叉型铰接连接支座结构设计练习

项目分类:通用五金配件 发布时间:2023-07-12 ID:698300
  • 叉型铰接连接支座结构设计练习
  • 叉型铰接连接支座结构设计练习
  • 叉型铰接连接支座结构设计练习
  • 叉型铰接连接支座结构设计练习
  • 叉型铰接连接支座结构设计练习
  • 叉型铰接连接支座结构设计练习

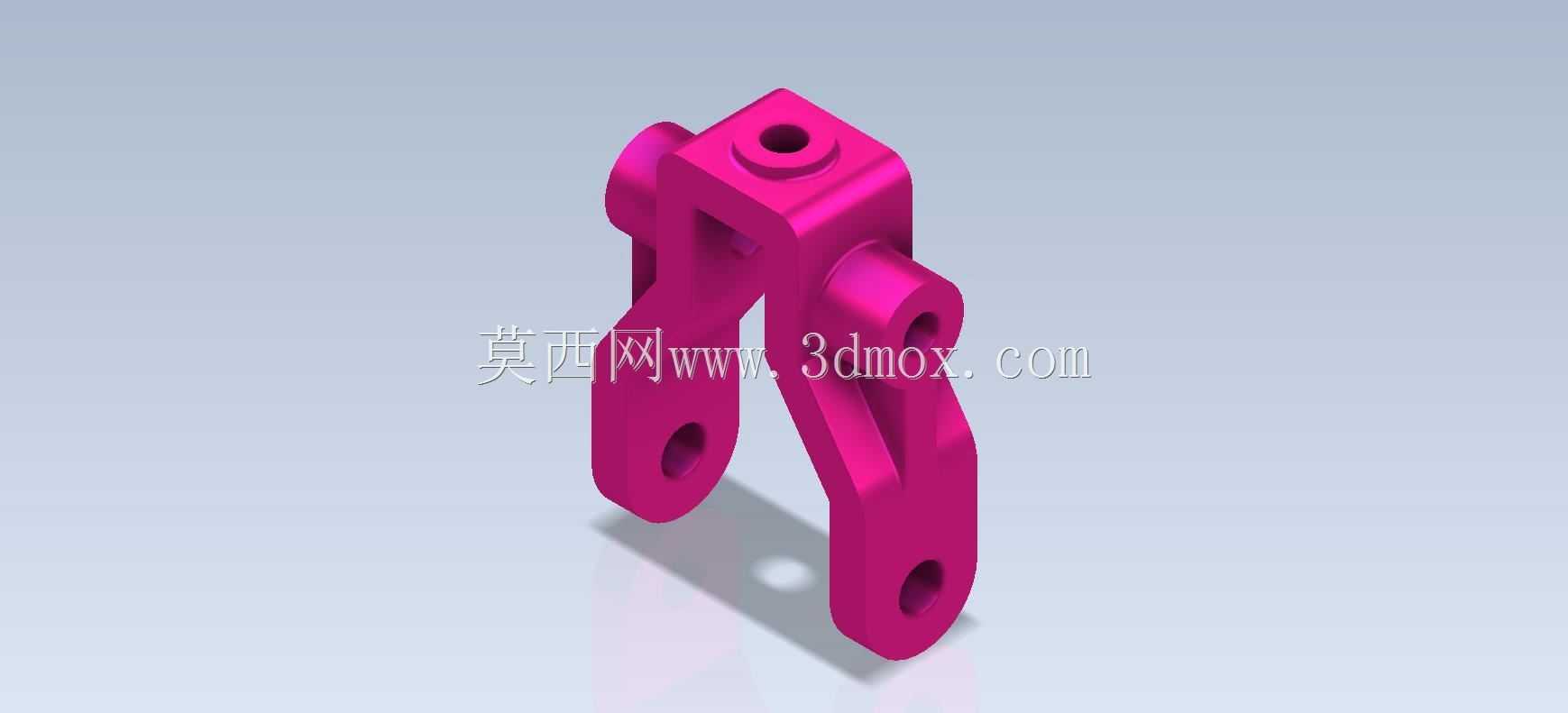

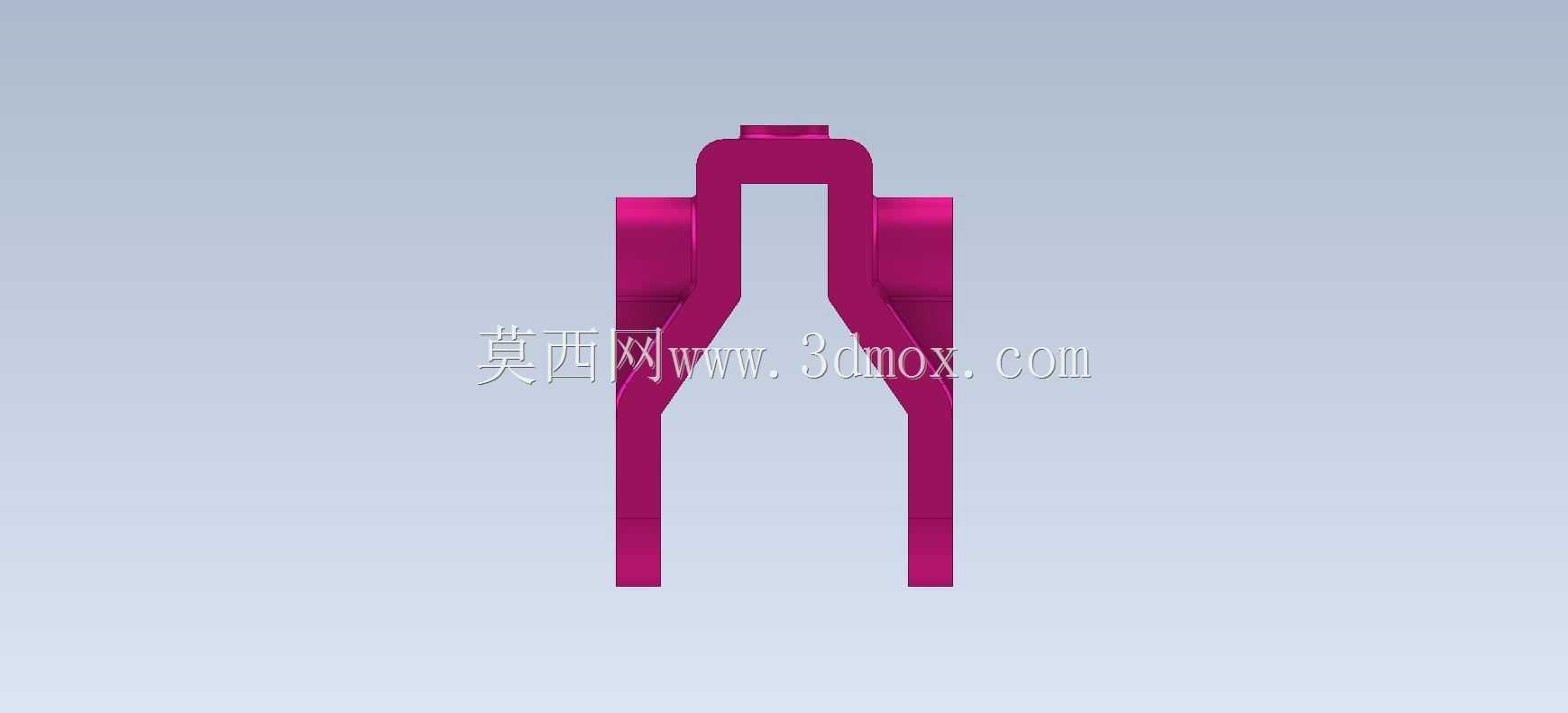

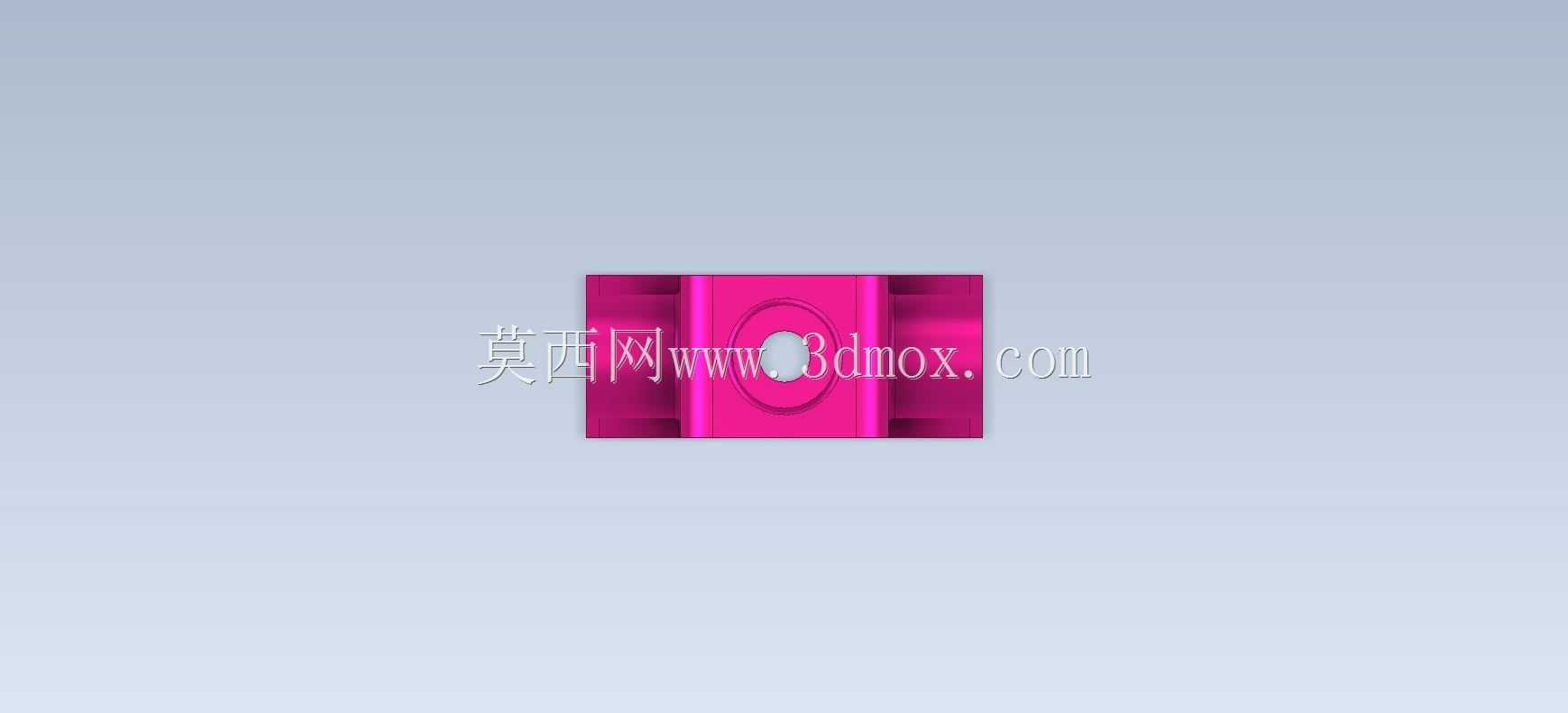

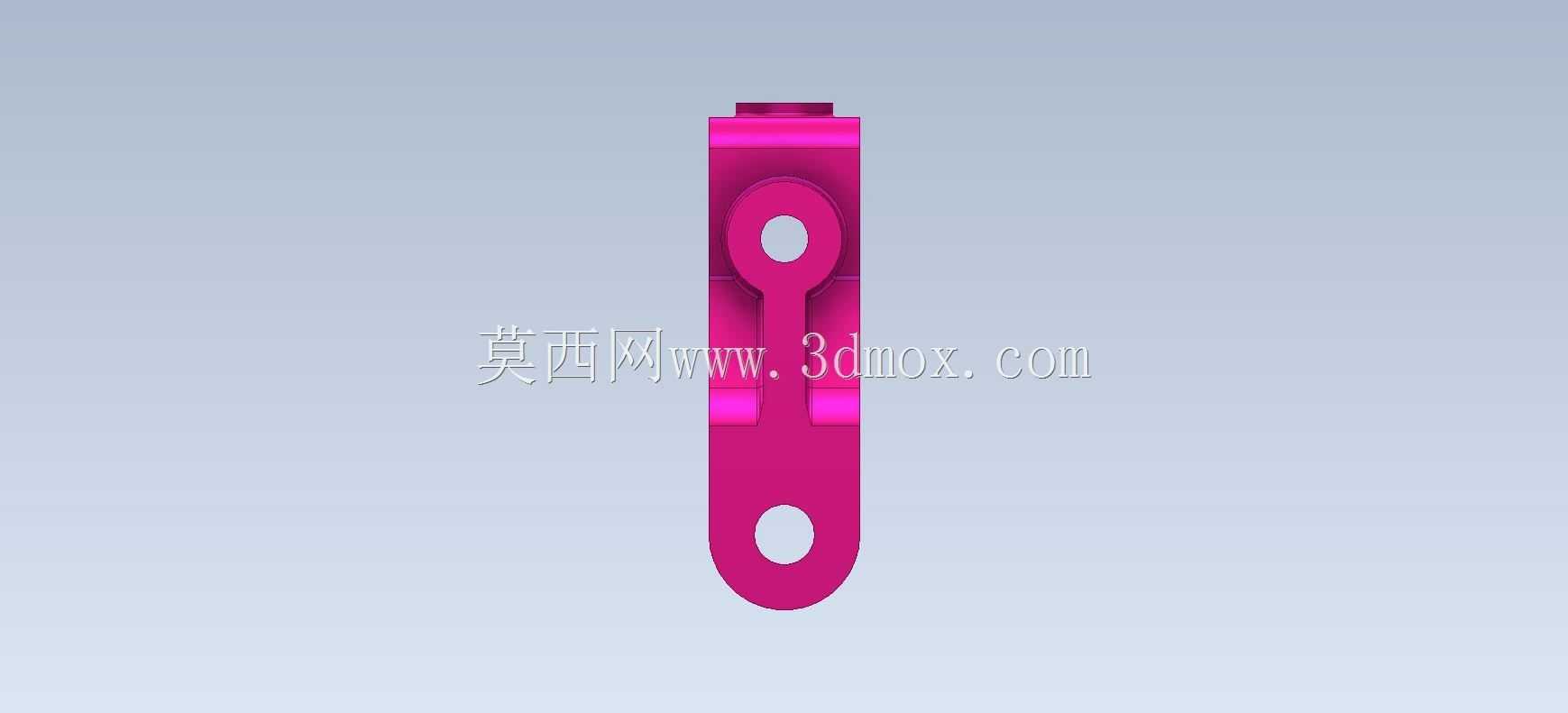

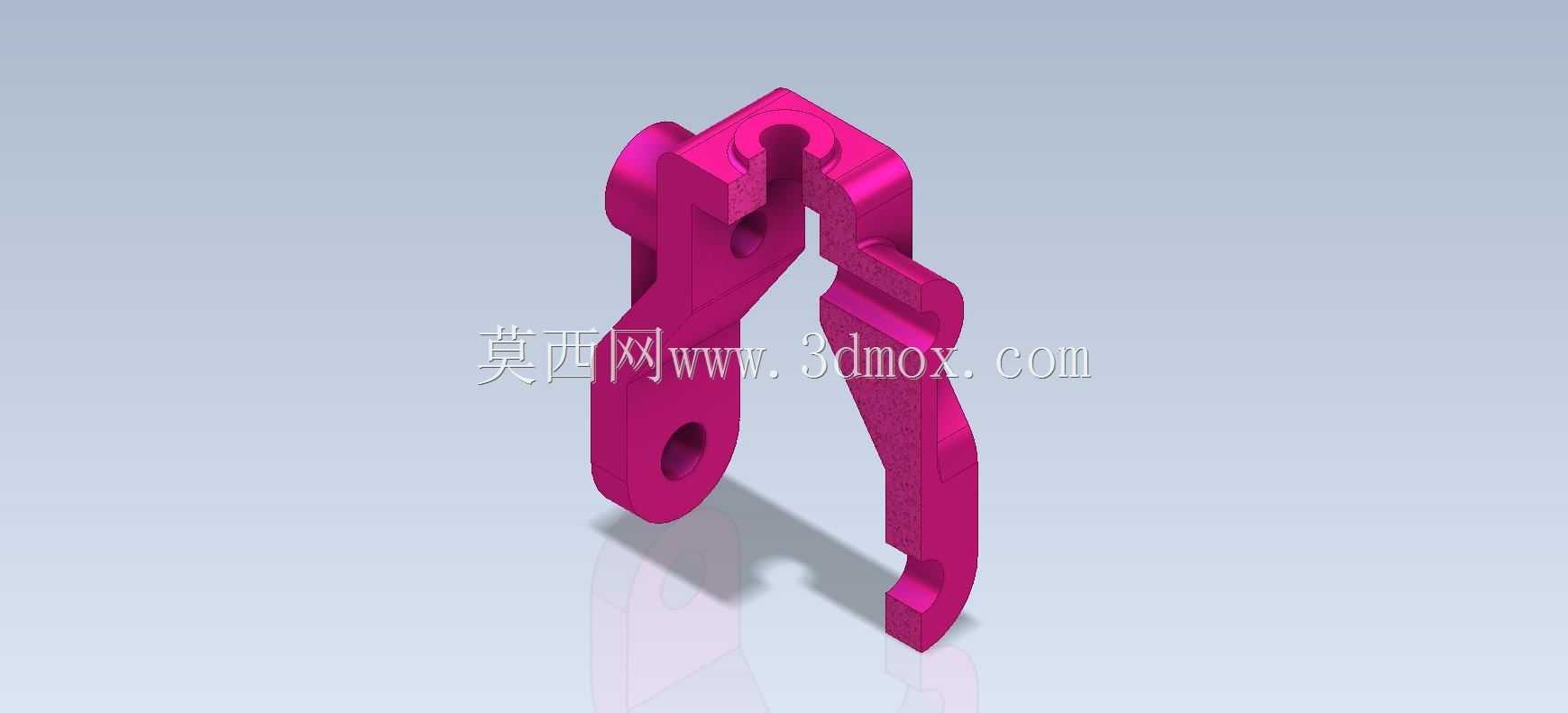

  这类叉型铰接支座在轻工自动化输送线、小型工装夹具的连杆传动机构中十分常见,主要承担相邻运动构件之间的铰接传力作用,能够在往复摆动的工况下传递径向载荷,同时限制非运动方向的自由度偏移,避免连杆机构出现运动卡滞或侧向窜动的问题。从结构细节来看,零件主体采用分叉式双支臂布局,上端设置带沉孔的圆柱安装凸台,可通过销轴或紧固件与上方固定端构件完成定位连接,沉孔结构能够容纳紧固件头部,保证安装后连接端面平整无凸起,避免与周边运动部件产生干涉。两侧支臂沿主体对称分布,每个支臂上都加工有同轴的通孔,用于穿装铰接销轴,孔位的同轴度公差需要严格控制在0.02mm以内,否则穿装销轴后会出现转动阻尼过大、甚至别劲卡死的问题,

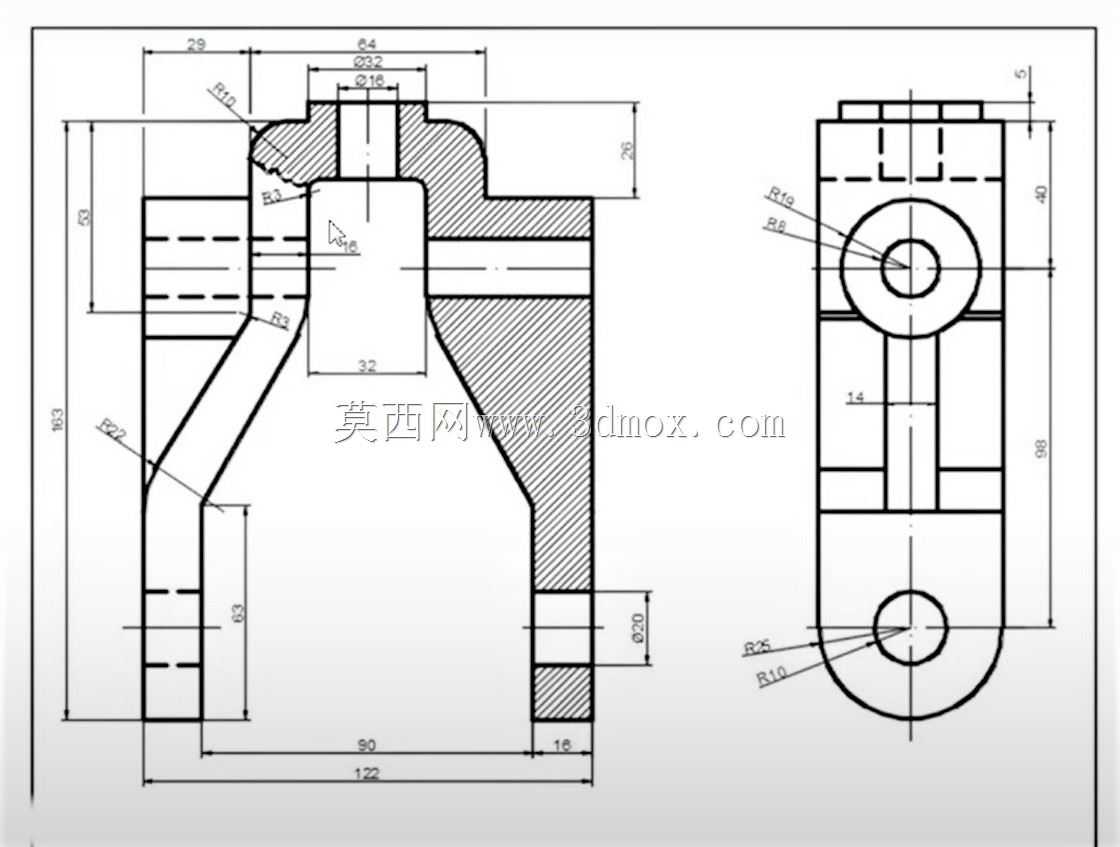

  直接影响整套连杆机构的运动顺畅度。支臂与主体衔接的位置做了渐变式的加厚过渡处理,没有采用直角衔接结构,这种设计能够有效分散铰接位置传递的交变应力,避免应力集中导致的支臂根部断裂问题,在长期往复摆动的工况下,结构疲劳寿命相比直角衔接结构能提升40%以上。零件下端的支臂长度略长于上端连接段,整体重心落在安装基准面的投影范围内,静态安装时不会出现偏载倾覆的趋势,安装边界方面,零件最大外轮廓宽度控制在双支臂外侧端面的间距范围内,上端凸台的外径小于支臂外侧间距,安装时不需要额外预留侧向避让空间,可直接嵌入对应安装位的槽口内完成定位。设计过程中需要重点关注几个核心尺寸的匹配关系:首先是两侧铰接孔的中心距,这个尺寸直接决定了连杆机构的运动行程,

  需要与配套的连杆长度做公差匹配,一般采用基孔制配合,孔的公差带选H7,适配g6公差的铰接销轴,既能保证转动灵活,又能控制径向间隙在合理范围内,避免运动过程中出现冲击异响。其次是上端安装凸台的端面与铰接孔轴线的平行度,这个形位公差会影响安装后构件的摆动平面精度,如果平行度超差,机构运动时会产生侧向分力,加速销轴和孔壁的磨损。另外支臂上的铰接孔边缘都做了0.5mm的倒角处理,既可以去除机加工产生的毛刺,也能在穿装销轴时起到导向作用,降低装配难度。从实际应用场景来看,这类零件常被用在小型气动摆台的从动连杆端、工装夹具的夹紧臂铰接位、以及轻型输送线的挡料机构摆动支座位置,承受的载荷一般在几百牛到一千牛之间,材料通常选用45号钢或者铝合金,

  根据载荷工况选择对应的表面处理方式,钢制件做发黑或者镀锌处理提升防锈能力,铝合金件做阳极氧化处理提高表面硬度。建模过程中需要先确定上端安装凸台的基准轴线,再以此为基准绘制两侧支臂的轮廓草图,保证两侧结构完全对称,拉伸成型后对衔接位置做圆角过渡,最后完成孔位的切削加工,建模时需要提前预留机加工的工艺余量,尤其是铰接孔的位置,后续实际加工时需要通过铰刀精加工保证尺寸精度和表面粗糙度。这类零件虽然结构不算复杂,但是非常适合作为三维建模的基础练习案例,能够帮助初学者掌握对称结构建模、基准选择、形位公差标注、工艺结构设计的基础能力,理解铰接类零件的设计逻辑,避免出现只关注外形而忽略实际装配和工艺需求的问题。在实际选型替换时,需要核对铰接孔的直径、安装凸台的连接尺寸、以及整体的安装高度,确保替换后机构的运动轨迹不发生变化,同时要核算支臂截面的抗弯强度,保证在最大载荷下支臂的变形量在允许范围内,不会因为变形导致孔位错位。
