带安装凸台的方形中空塑料壳体结构

　　这款方形中空壳体结构，在小型机电设备、桌面级控制模块、嵌入式传感单元的防护设计中应用十分广泛，日常做结构设计时，这类壳体是入门阶段必须吃透的典型构型，很多刚接触三维建模的从业者，都会从这类带安装特征的腔体零件入手，练习拉伸、切除、凸台创建、圆角过渡这些基础特征的操作逻辑。从实际使用场景来看，这类壳体大多采用ABS或者尼龙材质注塑成型，主要作用是容纳内部的PCB电路板、小型接线端子或者微型传动组件，同时隔绝外部粉尘、轻微溅水对内部元器件的影响，在小型工控模块、家用小电器的控制盒、教学实验装置的外壳设计中，这类构型的出镜率非常高。

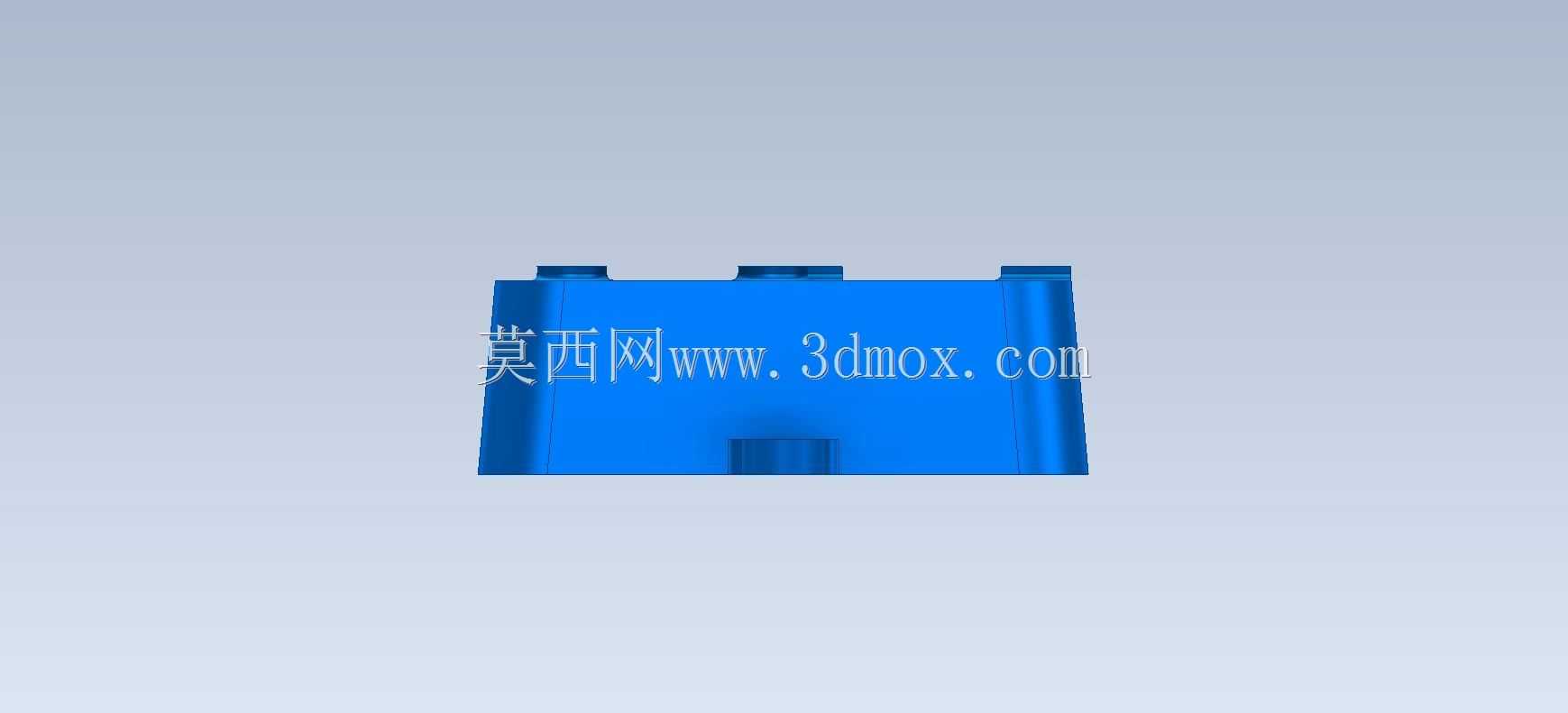

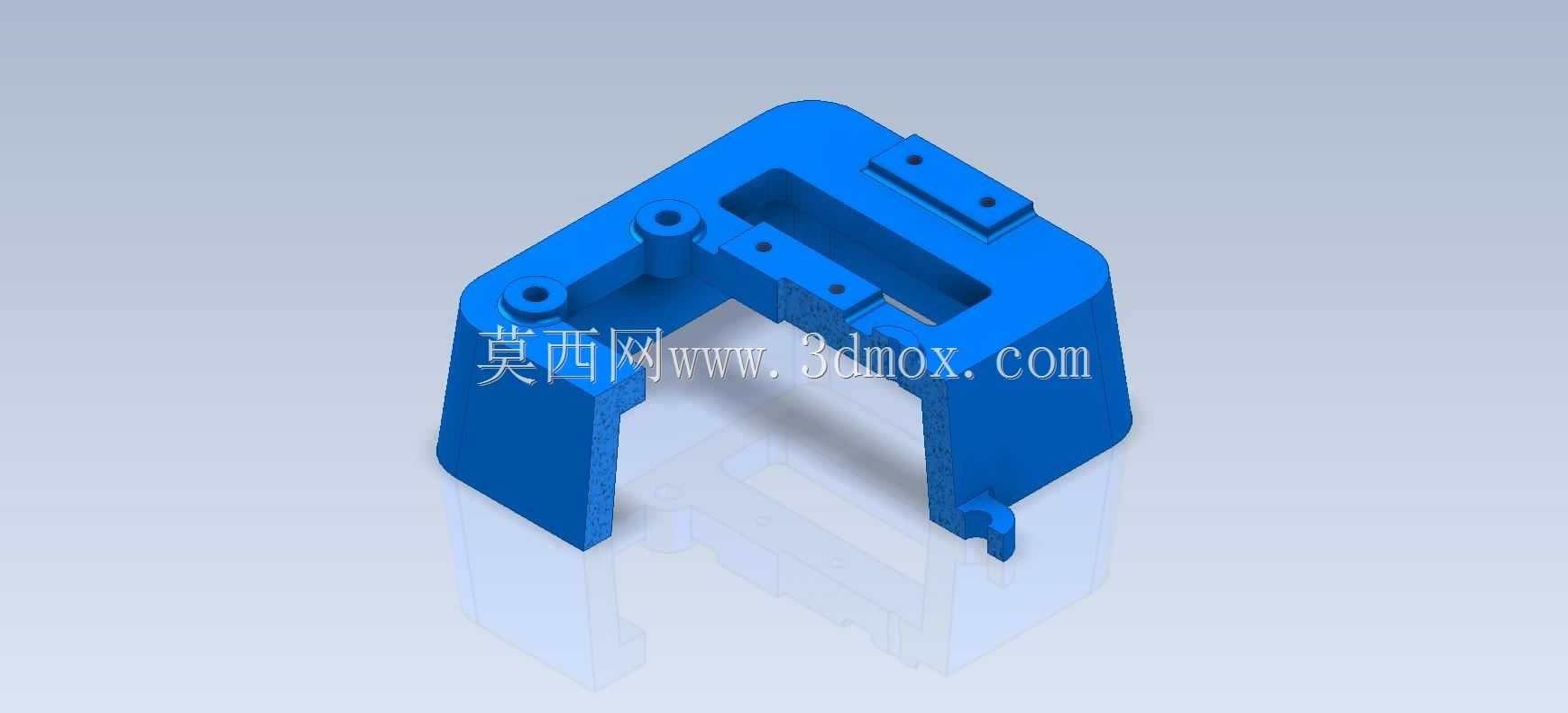

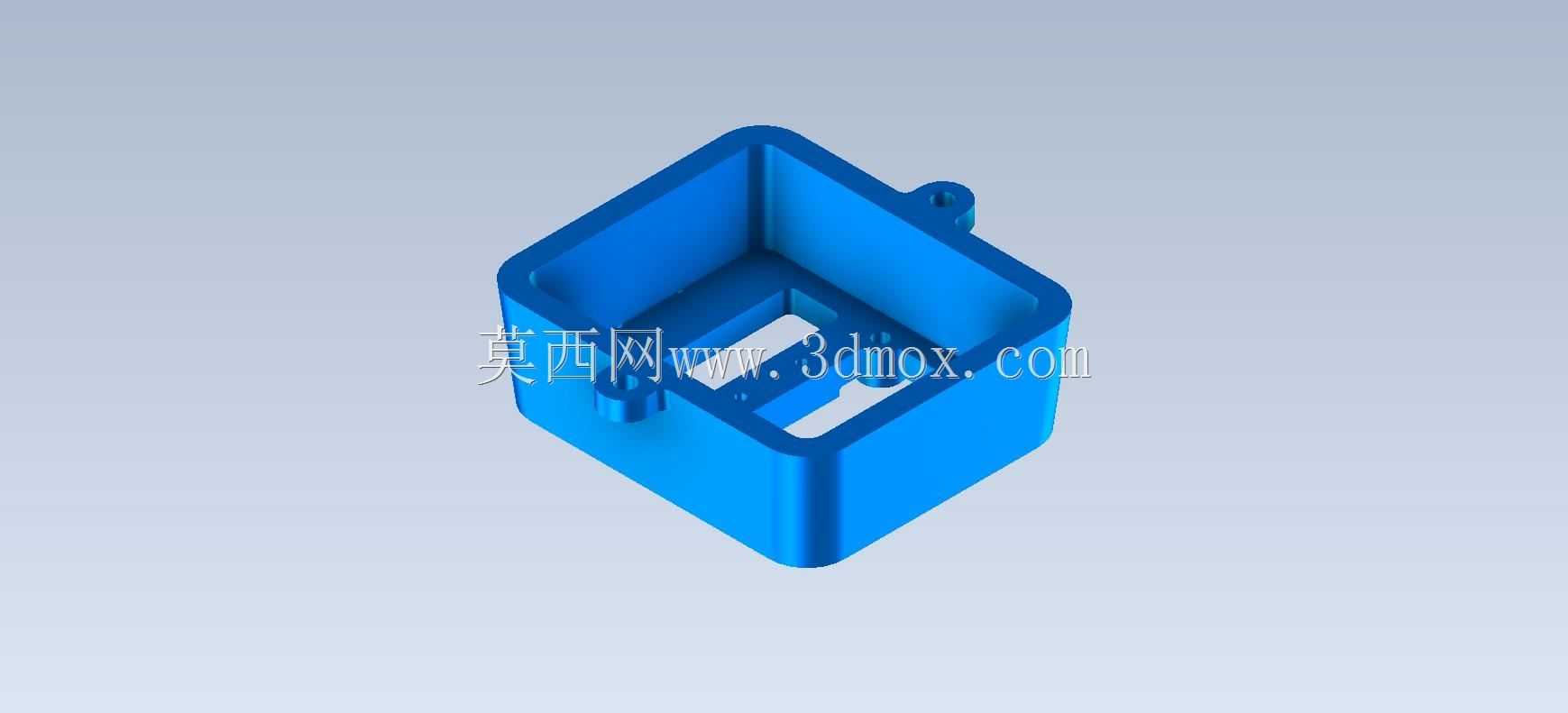

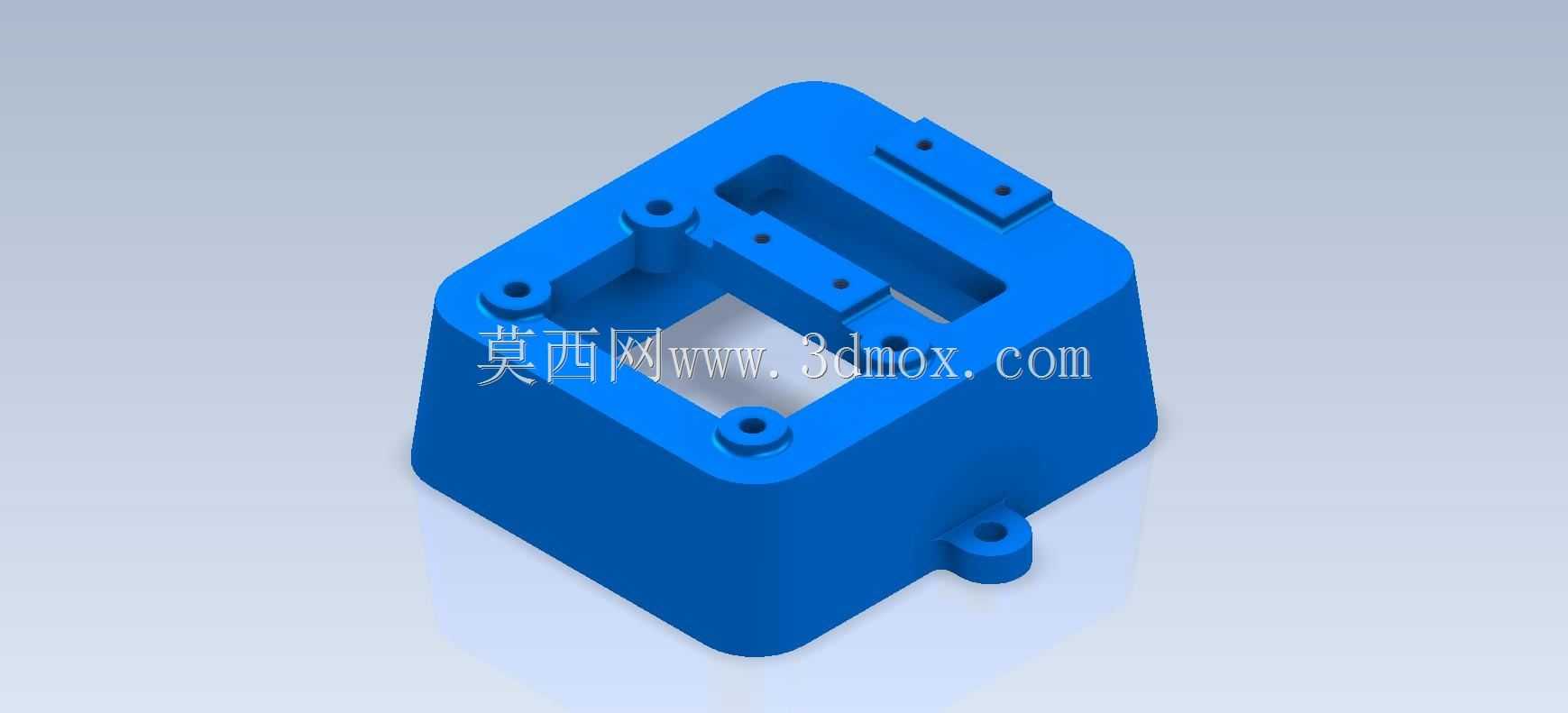

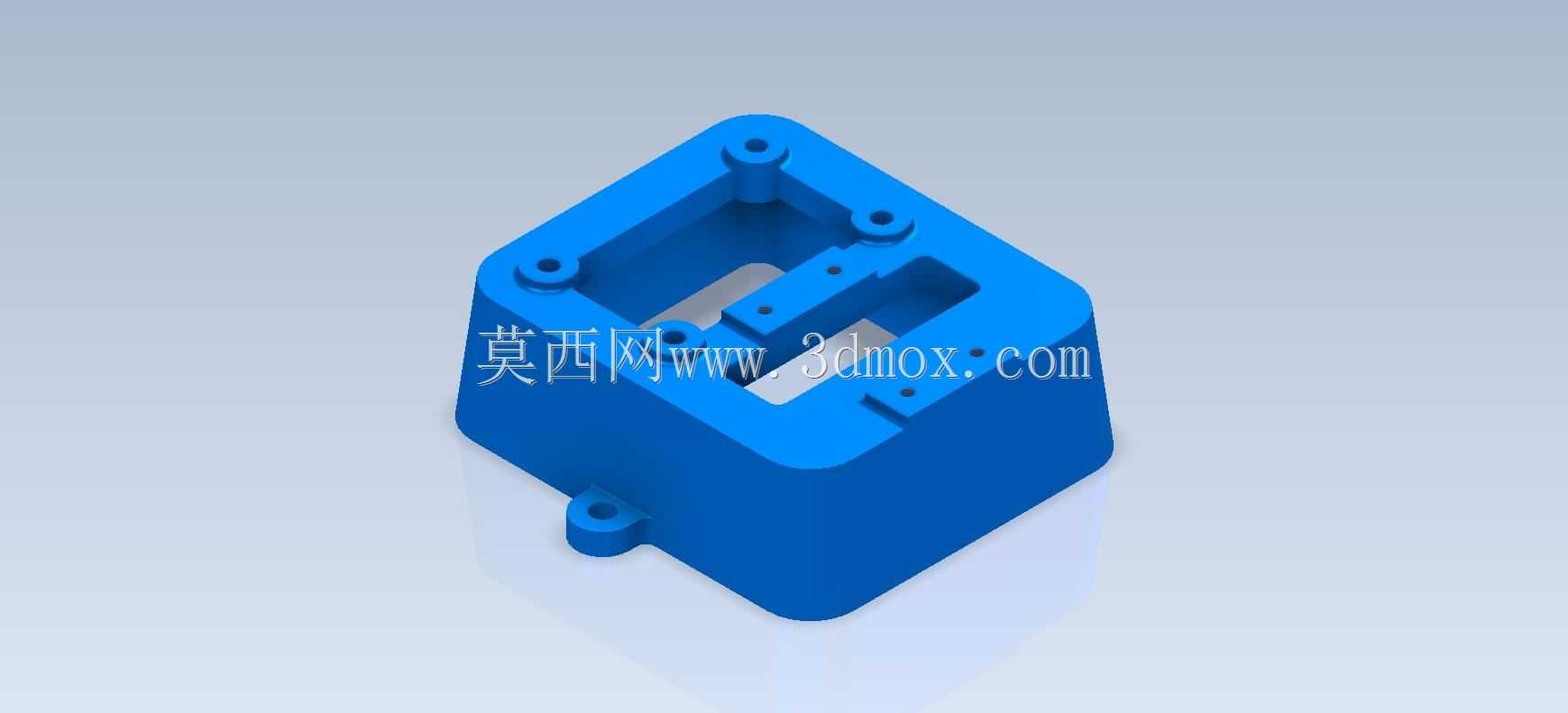

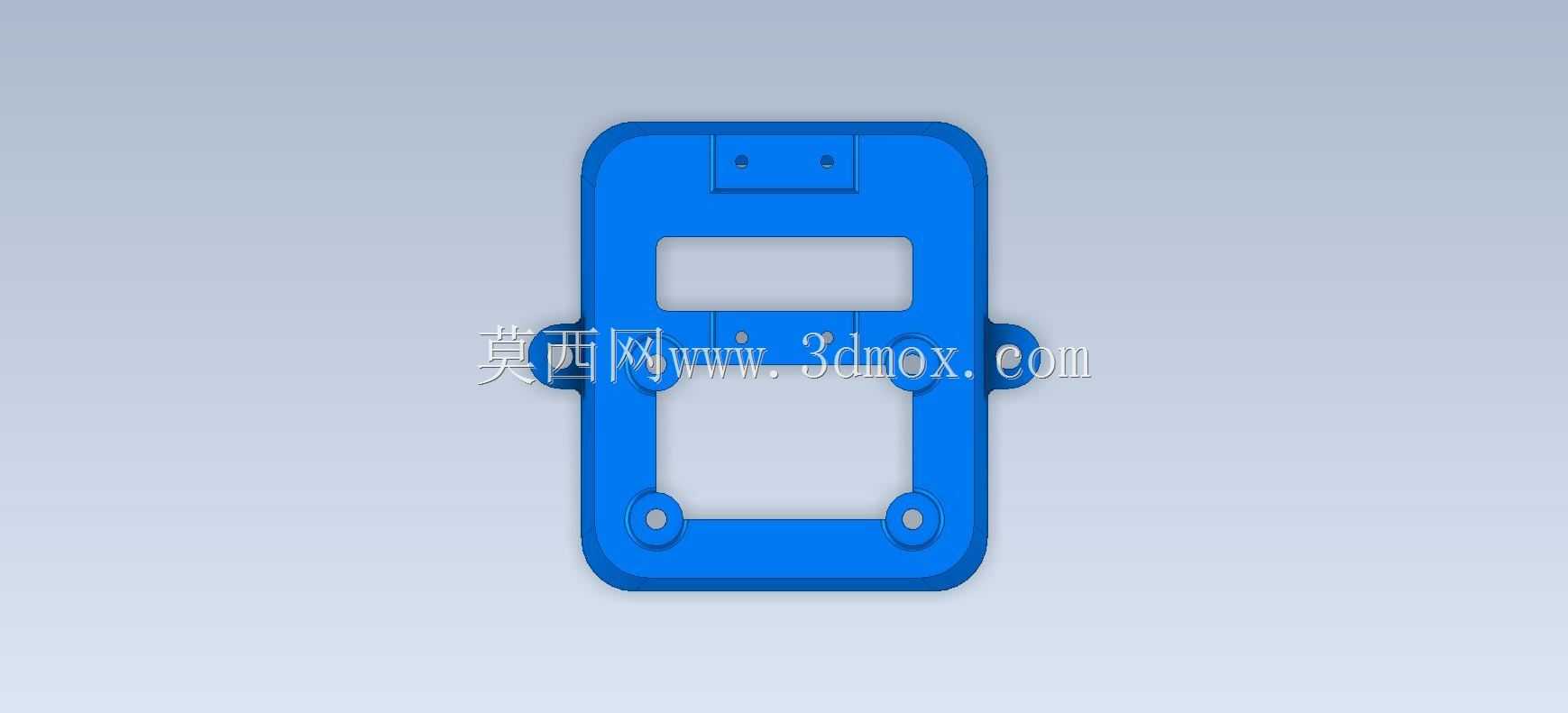

　　设计这类壳体的时候，首先要明确内部的安装边界，腔体内部的凸起立柱是专门用来配合自攻螺丝固定内部电路板的，立柱的内孔直径要匹配常用的M2、M2.5自攻螺丝，立柱的壁厚要控制在1.2-1.5mm之间，避免注塑的时候出现缩痕，同时立柱根部要做0.5mm的圆角过渡，减少应力集中，防止装配螺丝的时候立柱开裂。壳体外侧底部延伸出来的带孔凸耳，是整壳的安装固定位，凸耳的通孔中心到壳体侧壁的距离要留足扳手操作空间，一般至少要保留3mm以上的间隙，方便安装的时候拧M3或者M4的固定螺丝，凸耳和壳体主体连接的位置也要做加强筋过渡，避免安装锁紧的时候凸耳从根部断裂。

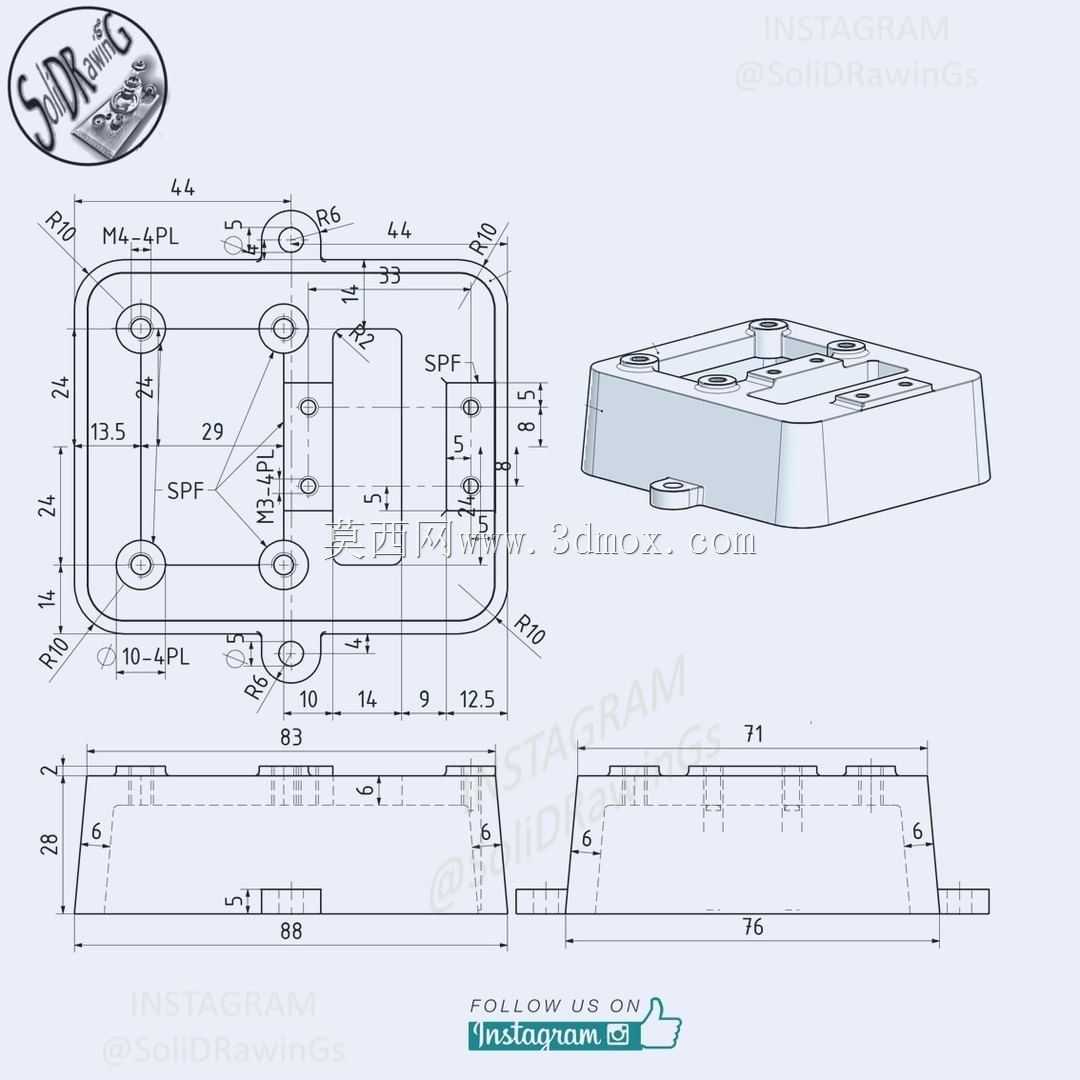

　　从外形尺寸的设计逻辑来看，这类方形壳体的侧壁厚度要保持均匀，一般控制在1.8-2.2mm之间，壁厚不均很容易导致注塑成型后出现翘曲变形，影响后续和上盖的装配配合。腔体内部的分隔筋，是用来区分不同的功能仓，比如把电源模块和信号处理模块隔开，减少电磁干扰，分隔筋的高度要比内部安装的元器件最高点低0.3-0.5mm，避免盖上上盖之后压碰到元器件。壳体顶部的开口边缘要做0.2mm的止口设计，和上盖的凹槽配合，既能提升装配后的定位精度，也能增强壳体的密封性能，减少灰尘从配合缝隙进入内部。

　　建模过程中要注意特征的顺序逻辑，首先绘制壳体的外轮廓草图，拉伸得到主体方块，然后用等距实体的方式绘制内腔轮廓，切除出中空腔体，之后再依次创建安装立柱、外侧固定凸耳、内部分隔筋这些附加特征，所有的锐边都要做R0.3以上的圆角处理，不仅是为了去除毛刺避免划伤操作人员，也能优化注塑时的熔体流动路径，减少填充缺陷。另外壳体外侧底部的小凸台，是用来预留走线孔或者指示灯安装位的，设计的时候要提前和电气工程师确认开孔的直径和位置，避免后续结构和电气件出现干涉。这类零件看似结构简单，但实际设计中要兼顾成型工艺、装配便利性、防护性能多个维度的要求，是锻炼结构设计思维非常好的练习案例，很多复杂的箱体类零件设计逻辑，都是从这类基础壳体构型延伸而来的，掌握好这类零件的设计要点，后续做更复杂的设备外壳设计时，就能规避很多常见的工艺和装配问题。
