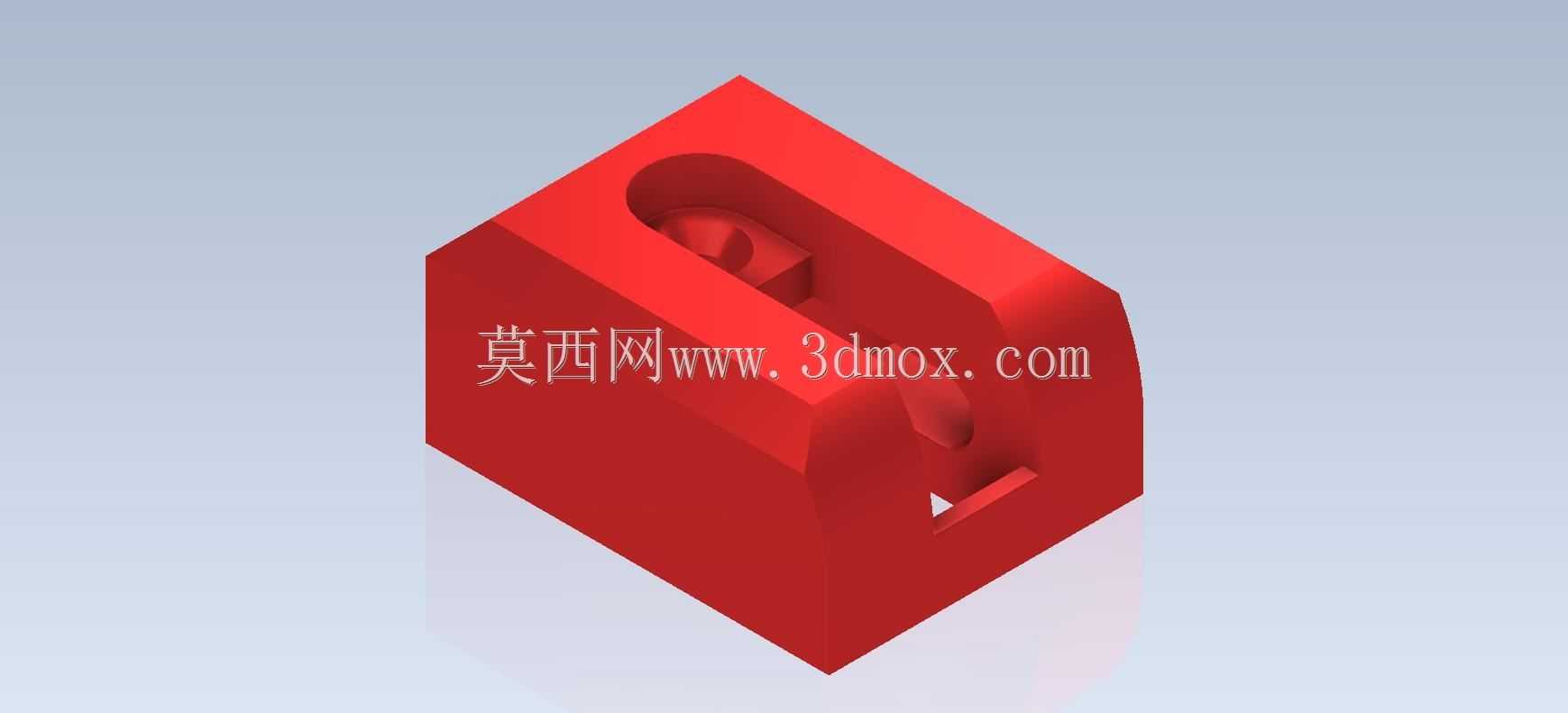

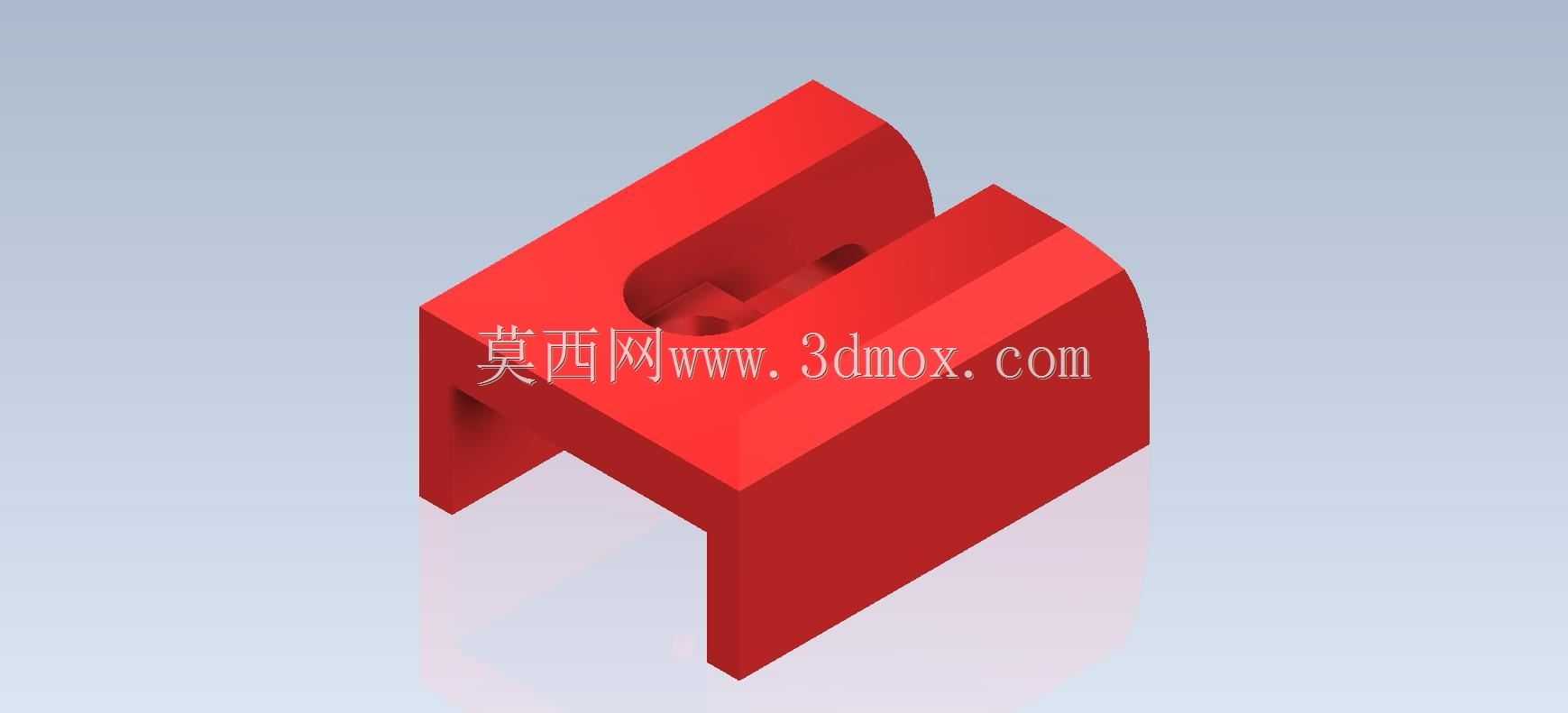

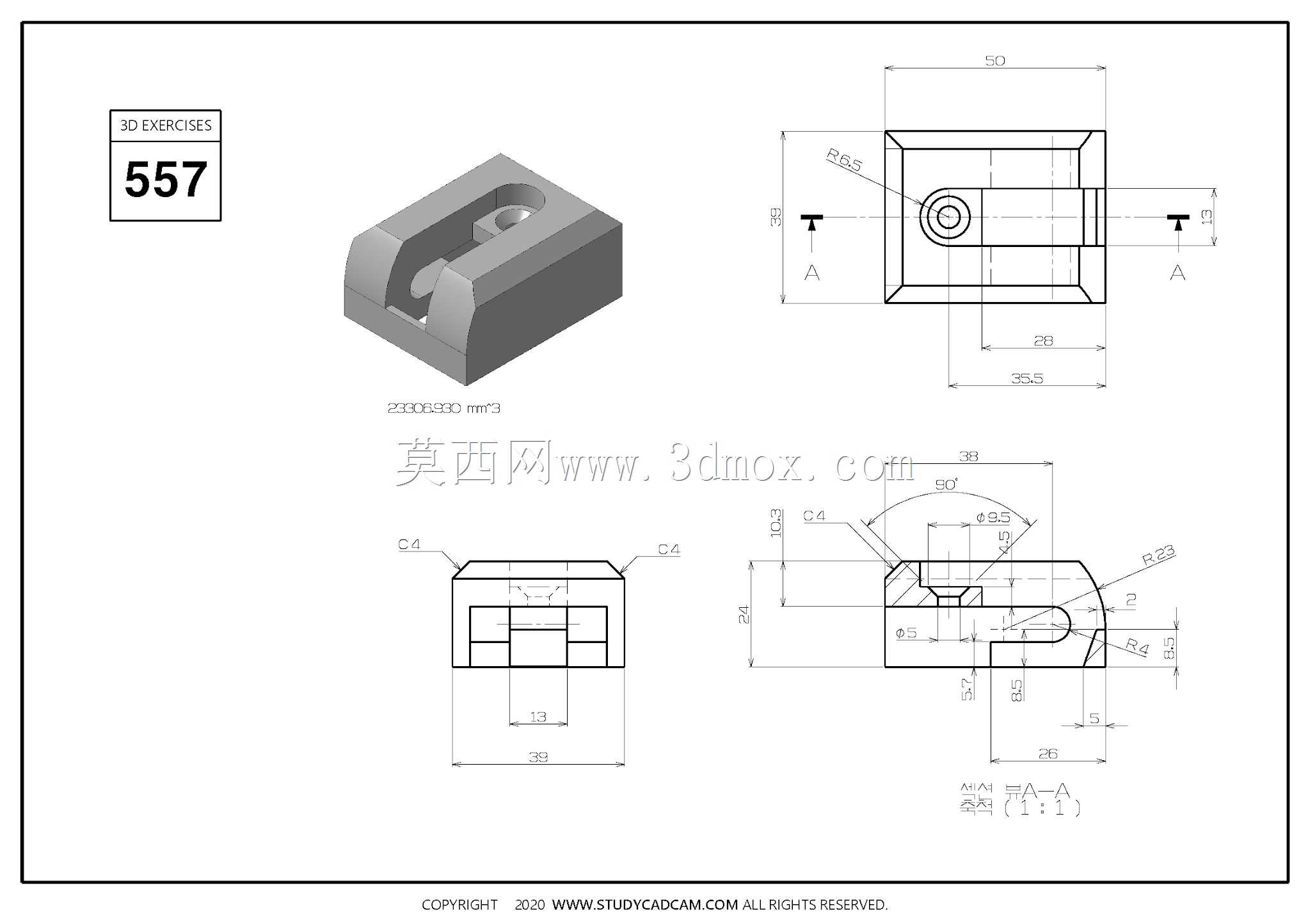

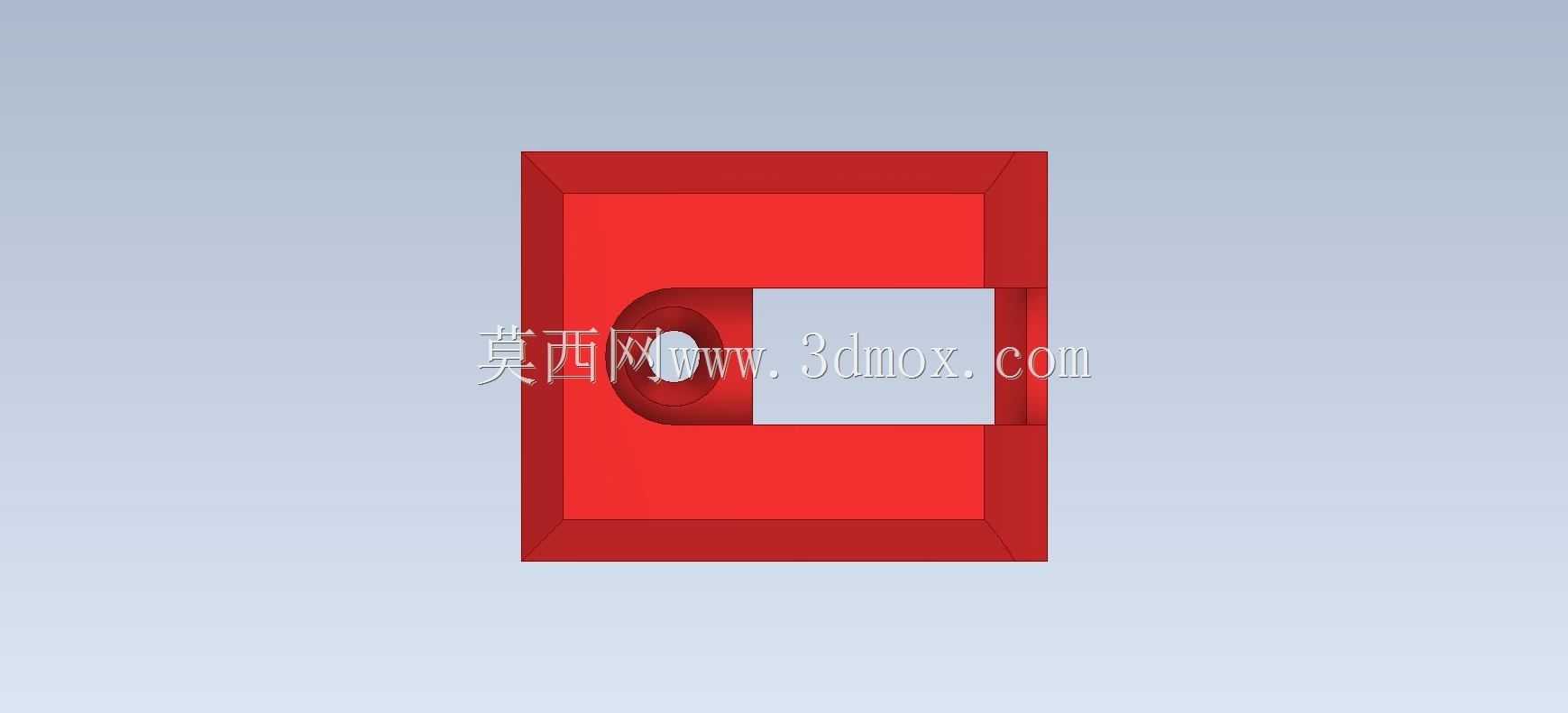

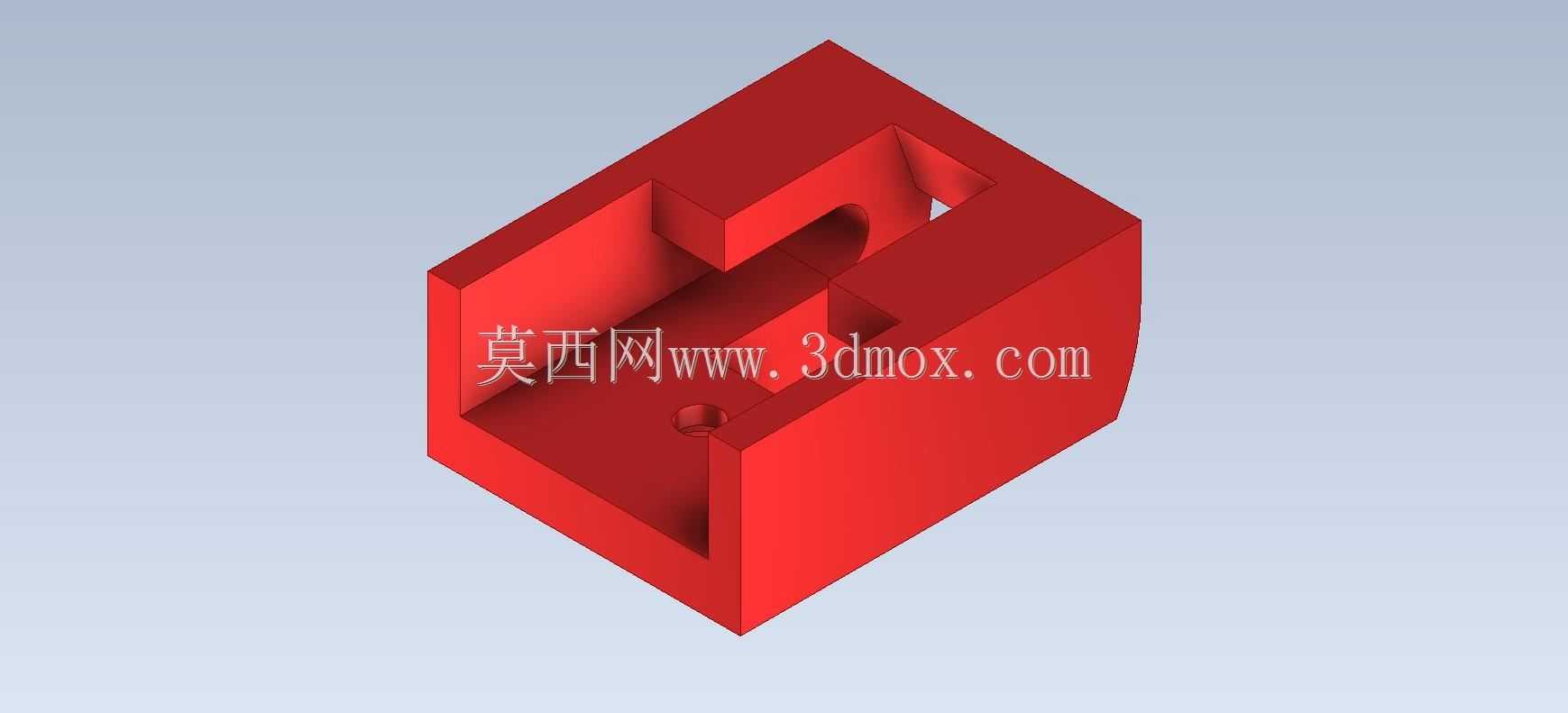

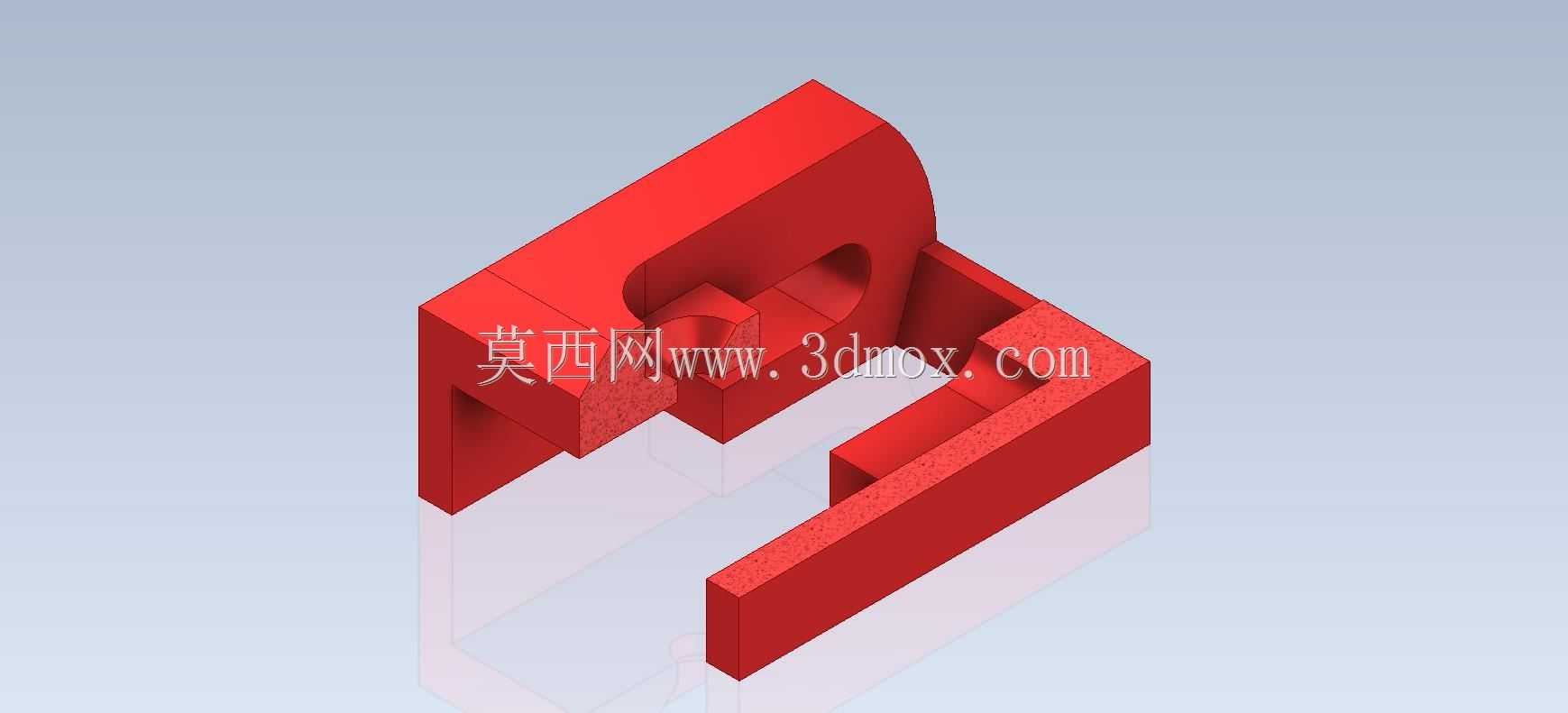

带U型槽双支脚块状机械练习构件

　　这类带U型通槽的双支脚块状零件，在小型工装夹具的定位模块、轻工输送线的侧挡限位块、手动压合工装的支撑座场景中十分常见，日常做三维建模练习时选这类结构，能同时覆盖拉伸、切除、圆角过渡、对称约束这些高频建模指令，对刚接触三维结构设计的从业者来说，是打磨建模逻辑的典型练习载体。从实际使用的角度看，这个零件的核心功能是通过顶部的U型槽实现对圆柱类杆件、圆头销钉的侧向卡接限位，下方两个平行的支脚则是用来卡入安装基座的对应卡槽，或是通过支脚间的空隙避让安装面上的凸起结构，避免装配时出现干涉。做这类零件的结构设计时，首先要明确安装边界：支脚的外侧间距要和基座上的安装槽宽度做间隙配合，通常单边留0.1-0.2mm的装配余量，

　　保证拆装顺畅又不会出现过大的晃动间隙；支脚的高度要匹配安装面的避让深度，不能过高导致零件安装后顶部工作面超出设备的设计高度，也不能过短导致卡接深度不足，受侧向力时容易脱出。顶部的U型槽尺寸是整个零件的功能核心，槽的开口宽度要比被卡接的杆件直径大0.3mm左右，槽底的半圆半径要和杆件半径保持一致，保证卡接时接触面贴合均匀，不会出现线接触导致的应力集中；槽的深度要满足杆件卡入后不会从开口处滑脱，通常要超过杆件半径的1.5倍，同时槽的内壁要做0.5mm的圆角过渡，避免尖角处应力集中，在反复受侧向冲击时出现开裂。零件主体的壁厚设计要兼顾强度和材料成本，支脚的壁厚不能小于5mm，否则在受垂直方向的压合力时容易出现弯折变形；

　　主体和支脚的衔接处要做R2-R3的内圆角，分散衔接位置的应力，避免载荷集中在直角位置导致断裂。从建模思路来说，这类对称结构优先选择右视基准面绘制半侧轮廓，通过对称约束完成整体草图绘制，先拉伸得到主体的方块基体，再拉伸切除出下方两个支脚之间的避让空腔，之后用拉伸切除做出顶部的U型通槽，最后统一添加所有位置的圆角特征，建模过程中要注意所有特征的草图完全约束，避免后续修改尺寸时出现特征报错。实际生产中这类零件如果是做夹具定位块使用，通常会选用45号钢做调质处理，表面做发黑防锈；如果是用在输送线的非金属挡块，也可以用尼龙材质加工，降低和被接触工件的磕碰损伤。装配时两个支脚卡入基座后，通常会在零件侧面打一个M4的紧定螺钉孔，

　　通过紧定螺钉顶在基座侧壁上实现固定，不需要做复杂的螺栓连接，拆装调整都很方便。做这类练习构件的建模时，还要特意关注尺寸链的合理性：比如U型槽的中心面要和两个支脚的对称中心面完全重合，保证卡接杆件时受力均匀，不会出现偏载；零件顶部的平面要和支脚的底面保持平行，平行度公差控制在0.05mm以内，保证安装后工作面的水平度。很多新手做这类结构建模时容易忽略圆角的添加顺序，往往先做圆角再做切除特征，导致圆角特征被切除破坏，或是出现碎面，正确的顺序应该是先完成所有的拉伸、切除等主体特征，最后统一添加圆角，同时要注意不同位置的圆角半径不要冲突，比如内圆角的半径不能大于相邻位置的壁厚，否则会出现特征生成失败。这类结构虽然看起来简单，但涵盖了机械结构设计中最基础的配合、应力、工艺性考量，把这类基础结构的建模逻辑和设计要点摸透，后续做复杂设备的结构设计时，才能避免出现干涉、强度不足、装配困难这类低级问题。
