双叉耳带底座圆柱连接支撑零件

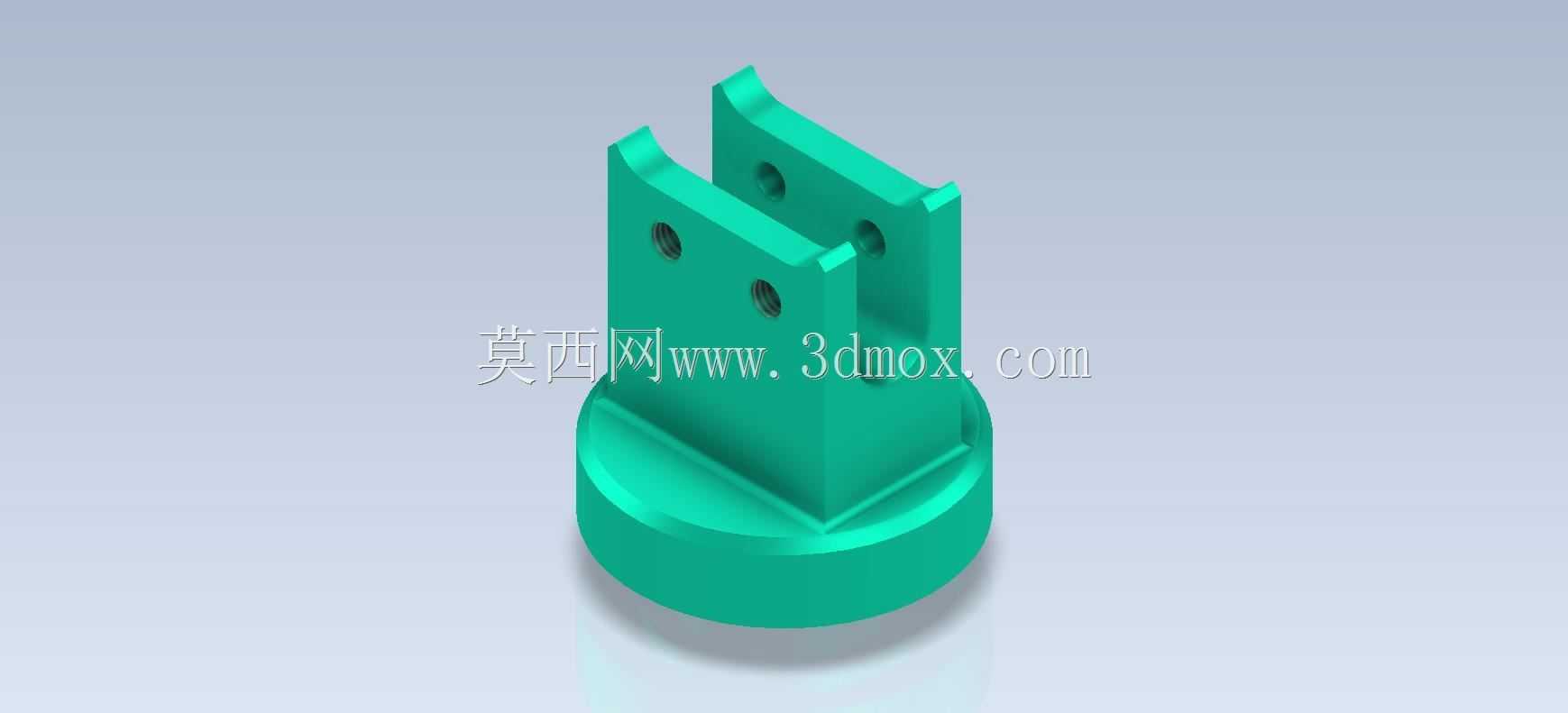

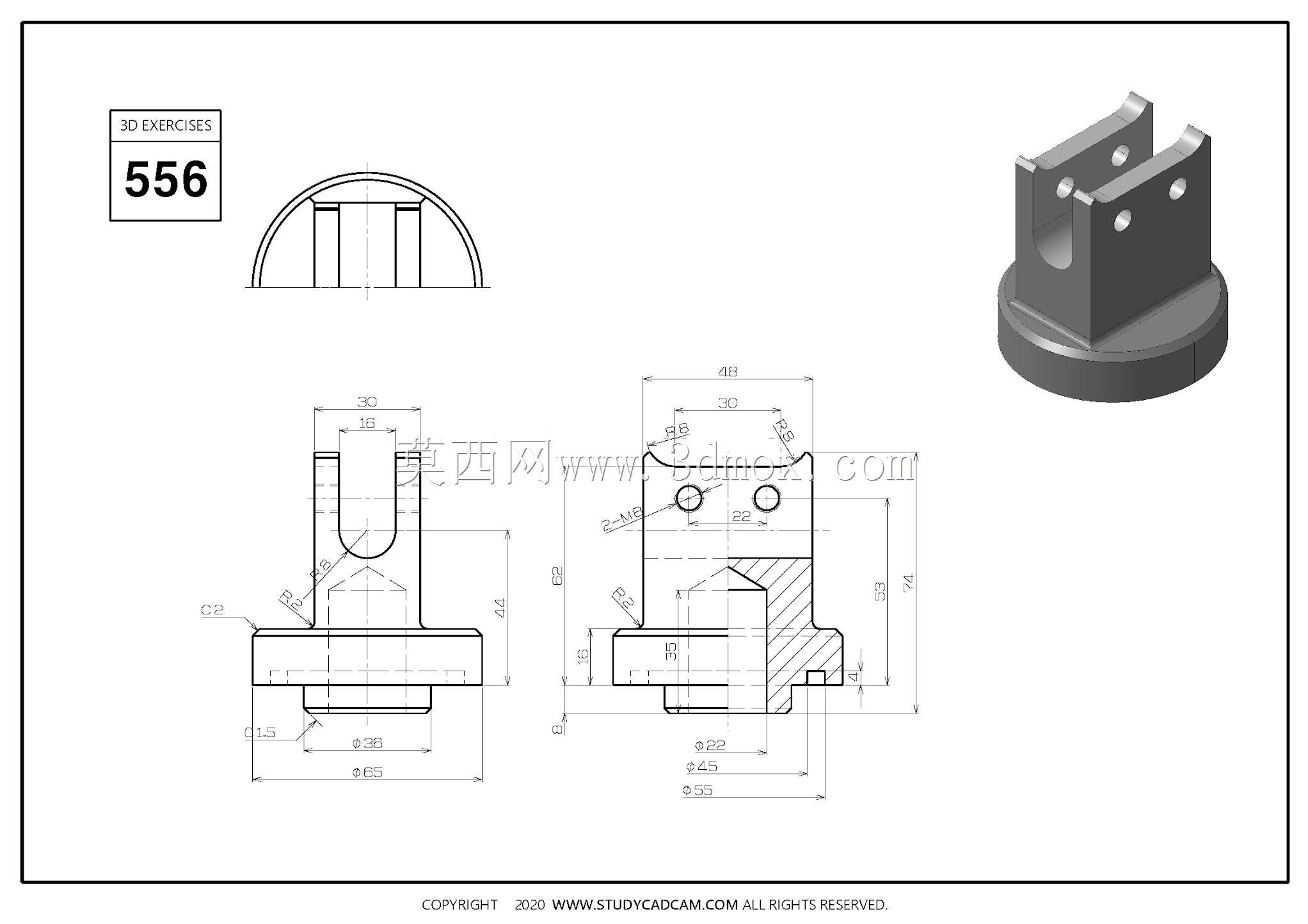

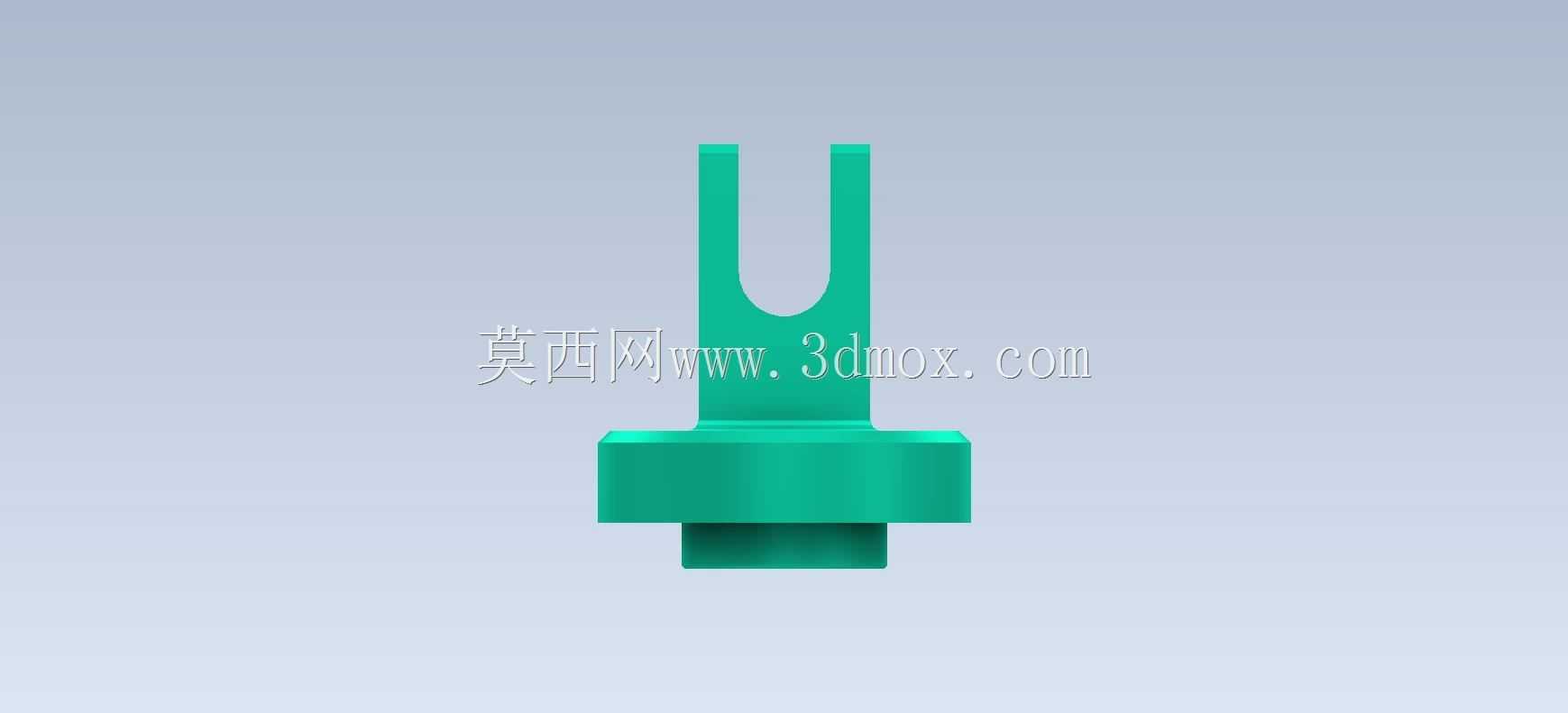

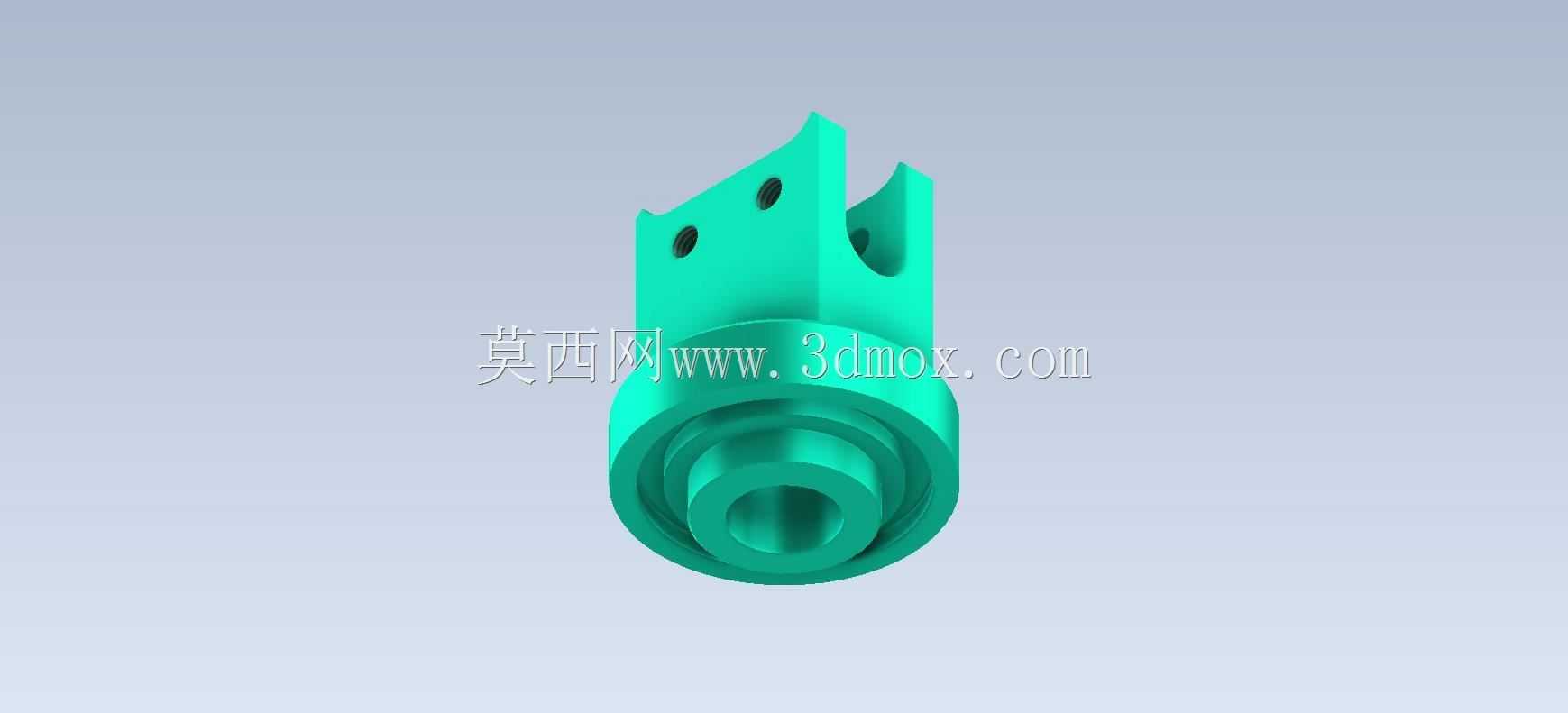

　　该零件属于机械传动与支撑系统中的典型连接构件，整体采用下部圆柱底座、上部双平行叉耳的组合式结构，这类结构在轻工自动化生产线、小型输送设备、工装夹具的定位支撑模块中应用十分广泛，主要承担相邻部件之间的铰接支撑、载荷传递以及位置限定作用。从实际装配场景来看，下部圆柱底座可直接嵌入对应安装工位的圆柱形定位孔内，依靠圆柱面的配合实现径向定位，避免零件工作过程中出现径向窜动，底座端面与安装基面贴合后，可通过周边的压块或者端面紧固件完成轴向固定，适配的安装孔公差通常取H7级，能够满足多数中低速、中等载荷工况下的定位精度要求。上部的双平行叉耳结构，每个耳板上都预留了同轴的通孔，这类孔主要用于穿装铰接销轴，连接摆臂、连杆类活动构件，

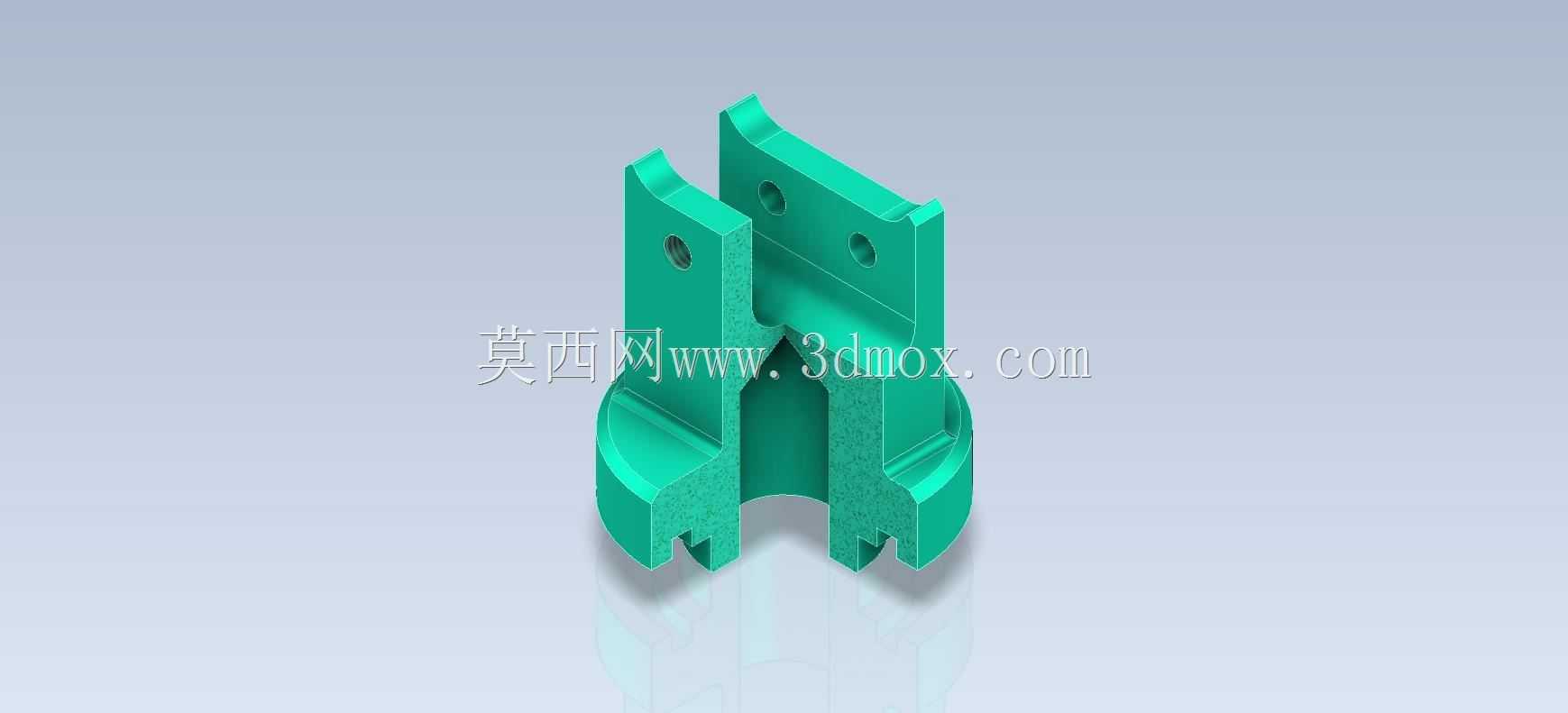

　　两个耳板的平行度、孔位的同轴度是设计过程中需要重点控制的形位公差，若平行度超差，会导致销轴装配后出现卡滞，活动构件摆动过程中产生额外的摩擦阻力，长期运行还会造成耳板单侧受力过大，出现变形甚至断裂的风险。从设计思路层面分析，这类零件采用一体成型结构，避免了分体装配带来的累计误差，整体刚性更优，叉耳与底座衔接的位置做了圆弧过渡处理，能够有效降低应力集中系数，在承受交变载荷或者冲击载荷时，减少衔接位置出现疲劳裂纹的概率。零件的叉耳部分开槽宽度需要匹配所连接构件的端部厚度，通常预留0.2-0.5mm的装配间隙，既保证活动构件能够灵活摆动，又不会因为间隙过大产生晃动。从尺寸边界来看，圆柱底座的直径决定了零件的基础承载能力，直径越大，

　　支撑稳定性越强，对应的安装空间要求也越高，叉耳的高度决定了铰接点的位置高度，直接影响相连构件的摆动行程范围，设计时需要结合整个机构的运动包络来确定，避免运动过程中相邻部件发生干涉。在实际加工环节，这类零件可采用圆棒料直接通过数控铣削加工成型，底座的圆柱面可通过车削加工保证圆度与表面粗糙度，叉耳上的铰接孔可采用钻铰工艺加工，保证孔的尺寸精度与表面光洁度，满足销轴装配后的转动灵活性要求。这类零件在小型自动化设备的翻转机构、工装夹具的压紧臂支撑座、输送线的挡料机构铰接座中都能见到，工作过程中主要承受径向的剪切载荷以及小幅的轴向倾覆力矩，选材通常选用45号钢或者铝合金，根据载荷工况选择对应的热处理工艺，钢制零件可做调质处理提升整体强度，

　　铝合金零件可做阳极氧化处理提升表面耐磨性能。在建模过程中，需要重点关注叉耳孔的同轴度约束、底座与叉耳的对称度约束，过渡圆角的尺寸要匹配加工刀具的半径，避免出现加工无法实现的特征，同时要预留足够的装配间隙，保证实际装配时能够顺利对接。
