多安装位铰接式机械连接支架结构

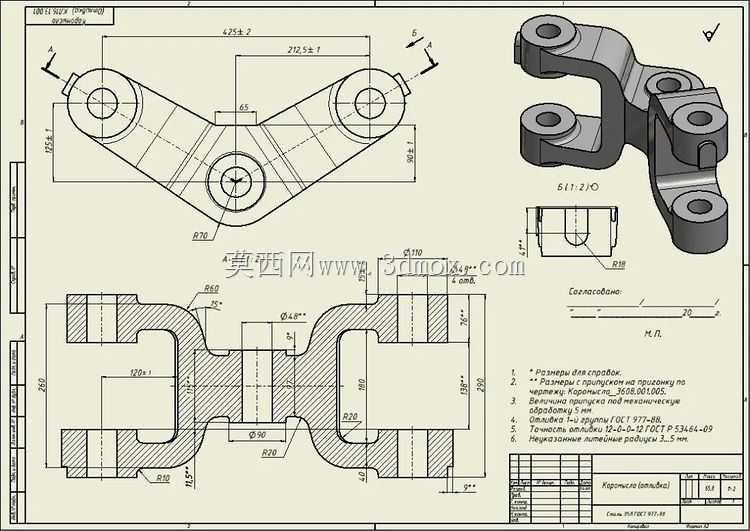

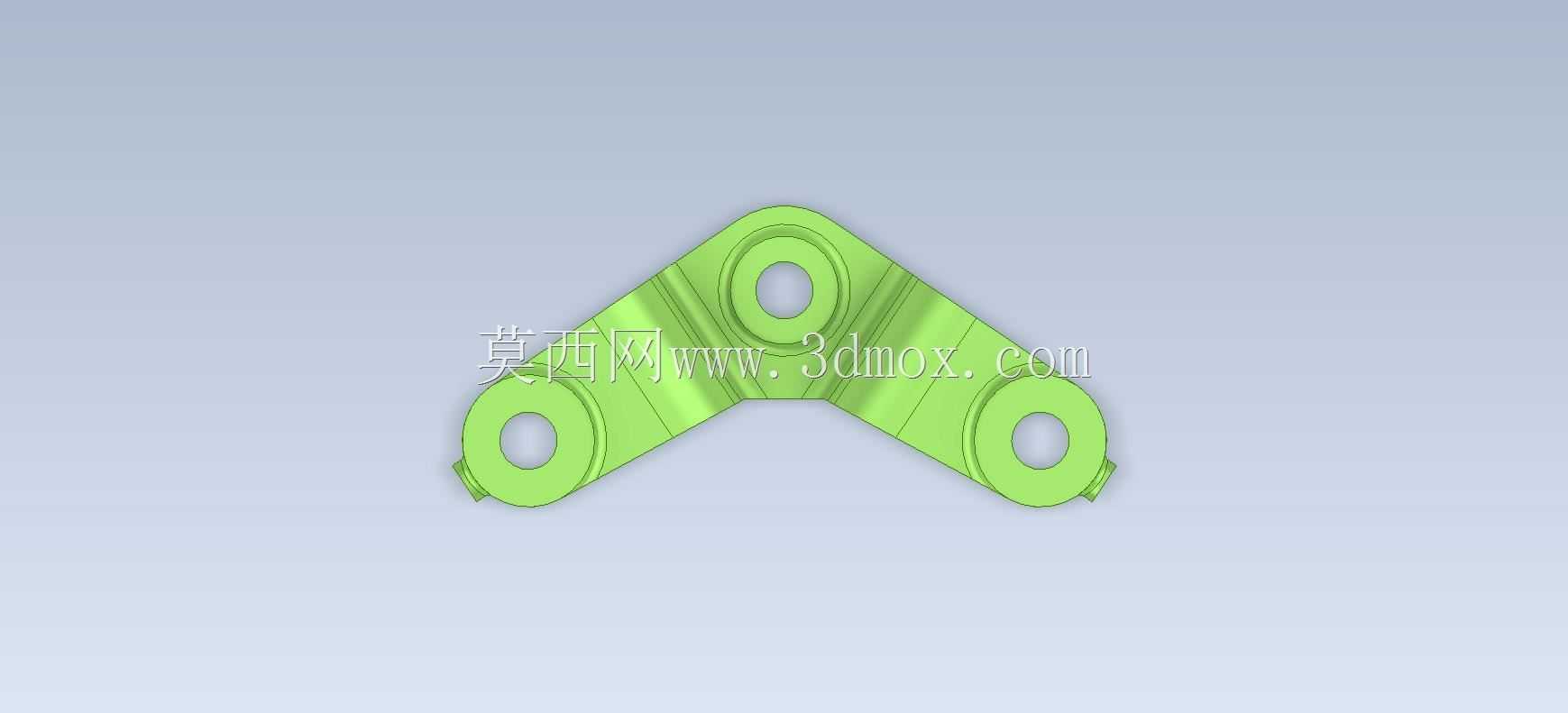

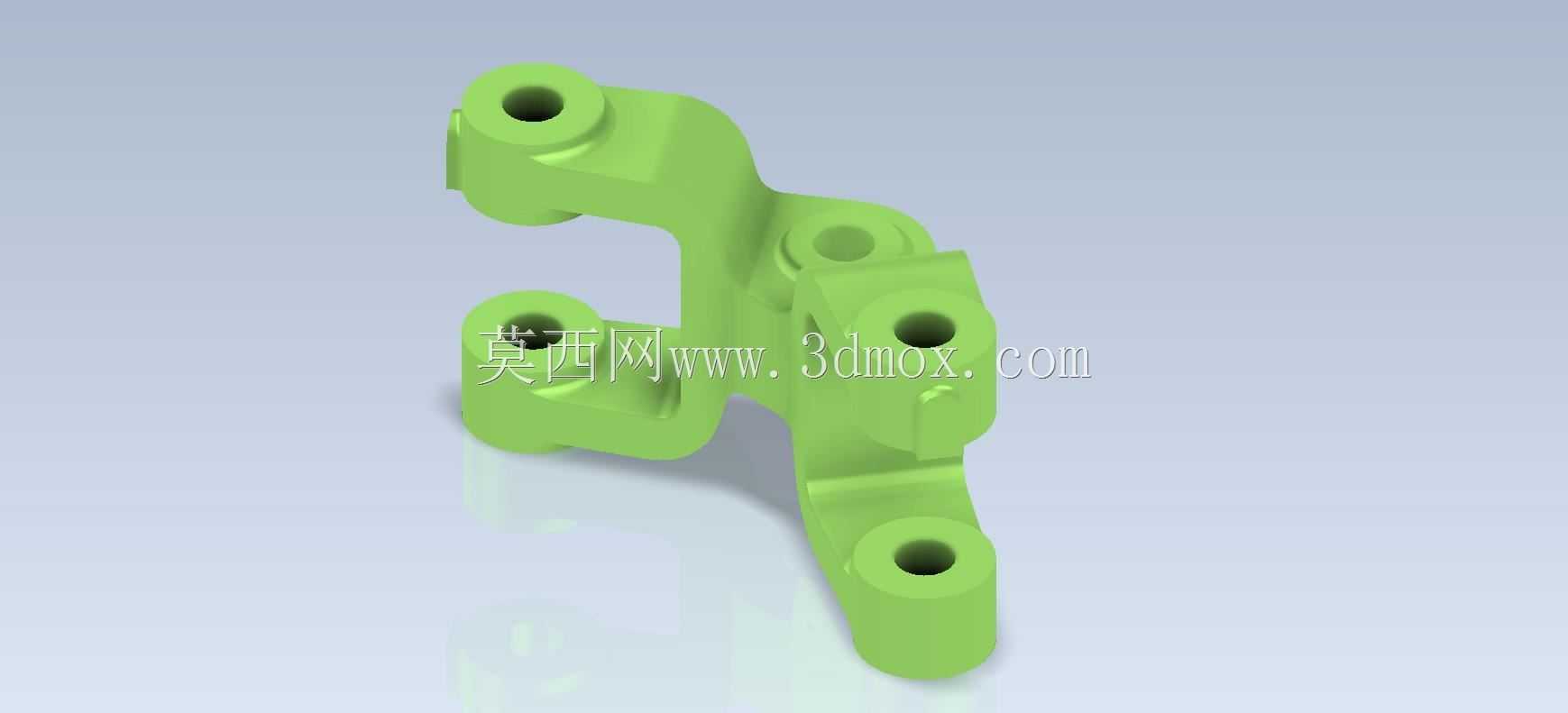

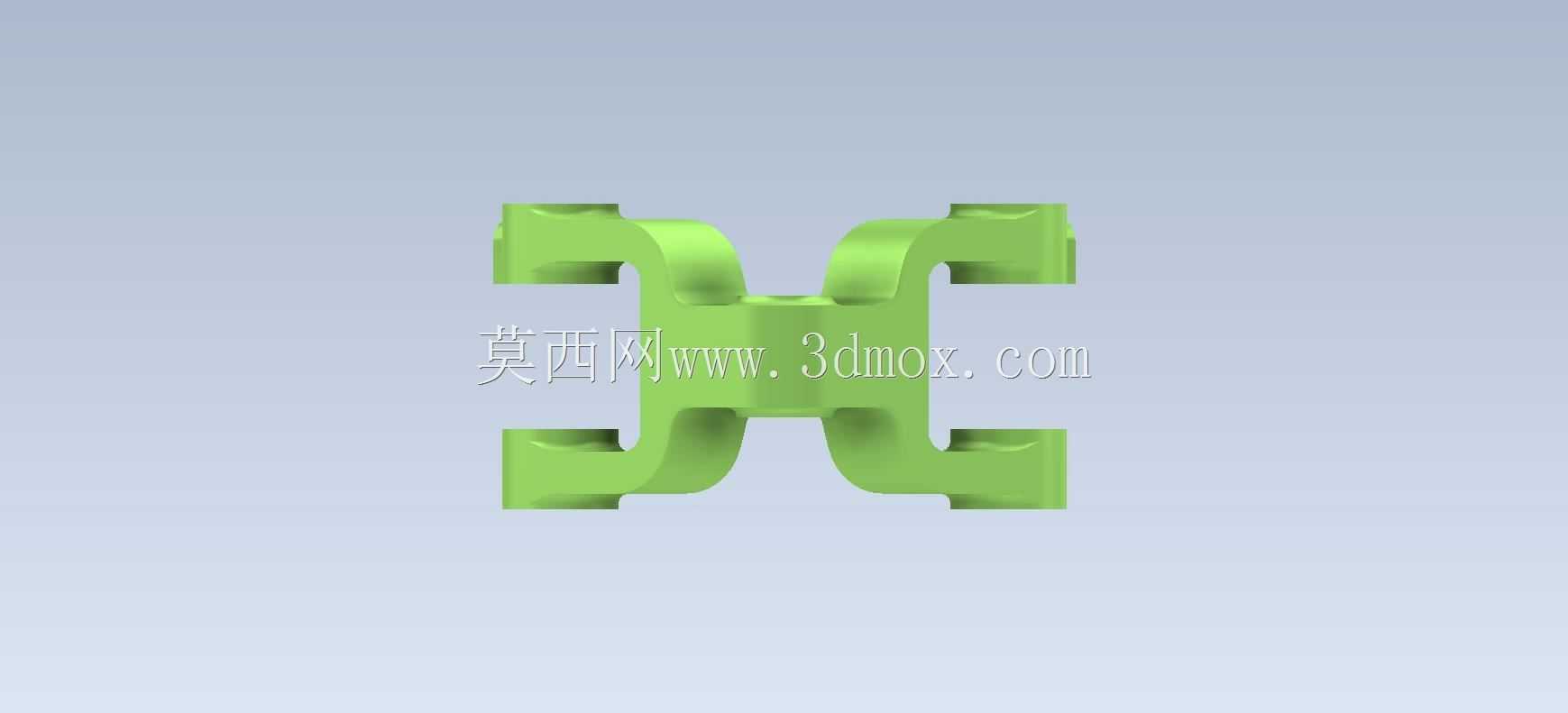

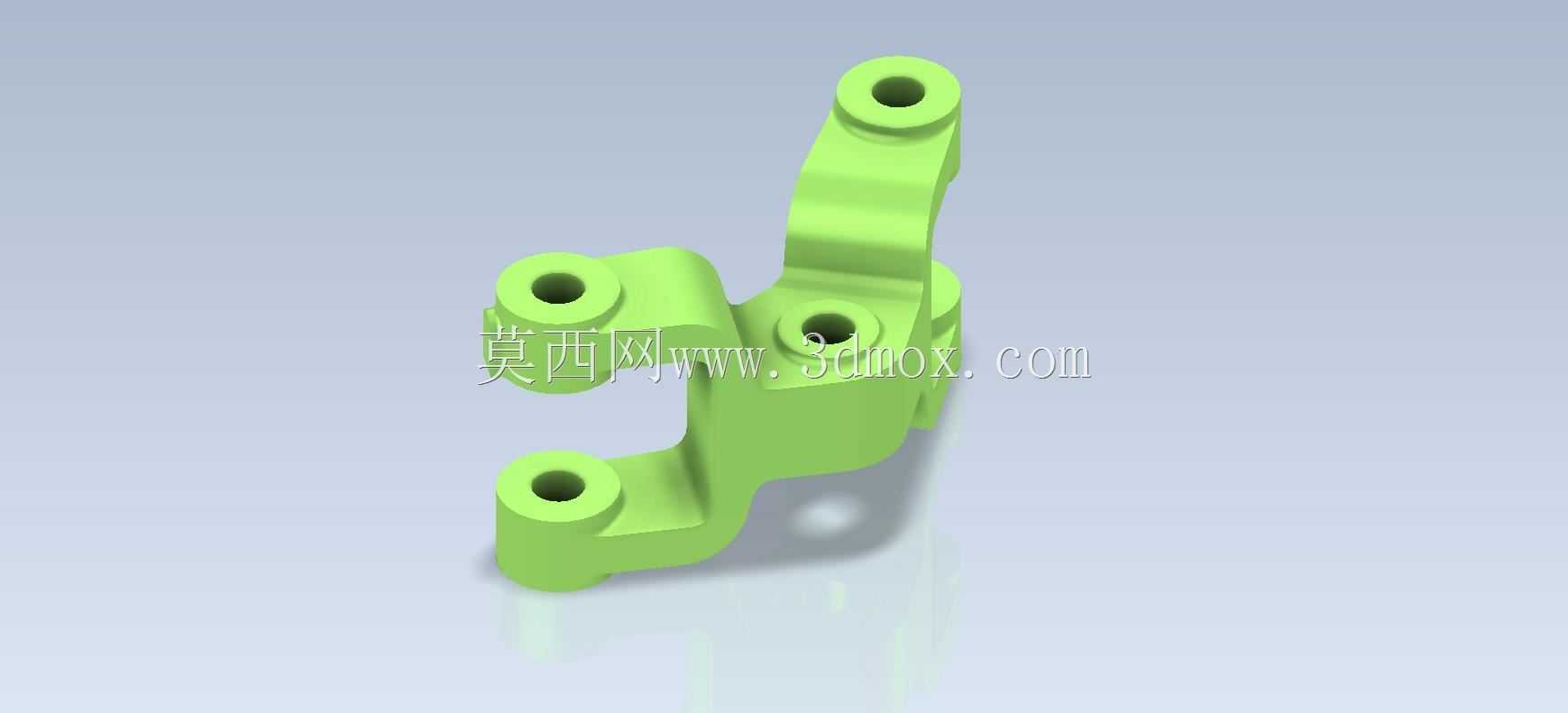

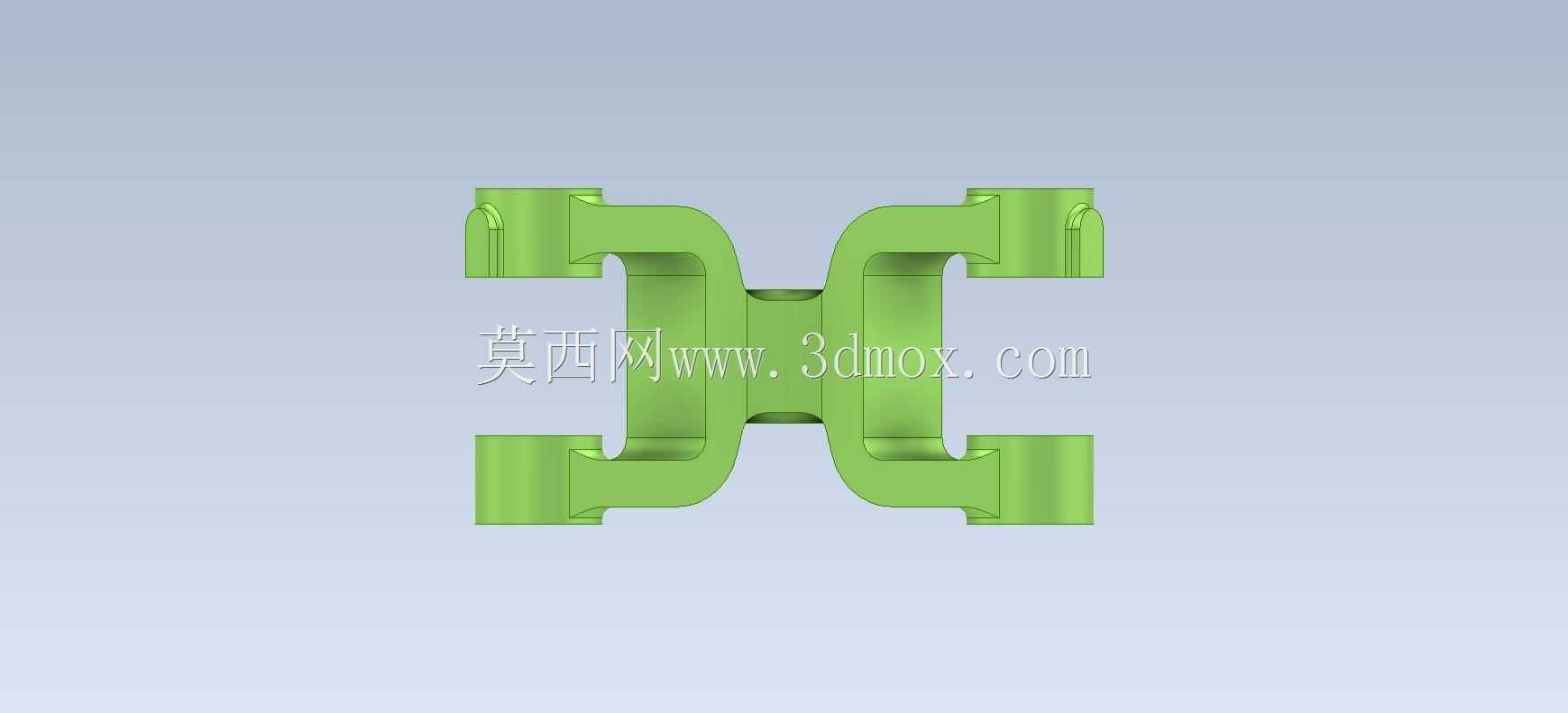

　　这类多安装孔位的铰接支架，在轻工自动化生产线、小型专用设备的连杆传动机构中十分常见，核心作用是在空间交错的传动路径上，实现多组运动构件的铰接定位，同时承担运动过程中的载荷传递，避免传动杆件出现悬臂受力的失稳问题。从结构上看，五个带沉孔的安装轴孔分别朝向不同的空间角度，每个孔位的同轴度、孔端面与孔轴线的垂直度都有明确的公差要求，沉孔结构是为了适配内六角圆柱头螺钉的安装，让螺钉头部完全沉入构件内部，不会突出表面干涉相邻运动部件的行程。设计这类构件的时候，首先要梳理整个传动链路的运动包络范围，先确定每个铰接点的空间坐标，再反向推导支架本体的连接筋走向，筋条的厚度要根据对应铰接点的额定载荷做等强度设计，载荷大的连接位置筋条做加宽处理，

　　载荷小的位置适当缩减厚度，在保证整体刚性的前提下尽可能降低构件自重，减少运动过程中的惯性冲击。安装边界上，每个轴孔的孔径对应标准的铰接销轴尺寸，孔端的倒角是为了装配时方便销轴导入，也能去除机加工后的锐边避免划伤装配人员；构件整体的外轮廓要做圆角过渡，一方面是减少铸造或注塑成型时的应力集中，避免长期受交变载荷出现开裂，另一方面也能避免运动过程中棱角剐蹭相邻的管线或者构件。实际应用中，这类支架常被用在小型包装设备的料仓启闭机构、非标自动化设备的工位切换摆臂组件、小型农用机具的操纵连杆组里，不同朝向的孔位可以同时连接驱动杆、从动摆臂、复位弹簧座等多个部件，把原本分散的铰接点整合在一个构件上，减少整个机构的零件数量，降低装配累积误差。

　　建模过程中要注意各个孔位的轴线空间角度，不能出现角度偏差导致装配时销轴卡滞，连接筋的过渡位置要做顺滑的曲率变化，避免出现直角转折造成的应力集中，每个安装孔的深度要匹配对应销轴的插入长度，保证销轴安装后有足够的接触面积承载径向载荷，同时不会因为孔深过深导致构件局部壁厚过薄影响强度。这类构件的材质通常根据使用场景选择，轻载低速的场景可以用增强尼龙注塑成型，成本低自重小，有一定的自润滑效果；中载有冲击的场景一般选用铸铝合金做机加工，兼顾强度和重量；重载场景则会选用45号钢铸造后做调质处理，孔位做铰孔加工保证配合精度。实际装配时，每个铰接孔内通常会配套铜套或者自润滑轴承，减少铰接转动时的磨损，延长构件的使用寿命，

　　支架本体的固定端一般会通过其中一个或两个孔位锁定在设备的机架上，其余孔位连接活动构件，运动过程中支架本身作为固定的铰接基座，为各个运动杆件提供稳定的回转支撑。设计时还要考虑维护的便利性，各个孔位的位置要预留出润滑脂注油的操作空间，以及销轴拆卸的操作间隙，避免后期维护时需要拆解周边大量构件才能更换磨损的销轴或衬套。
