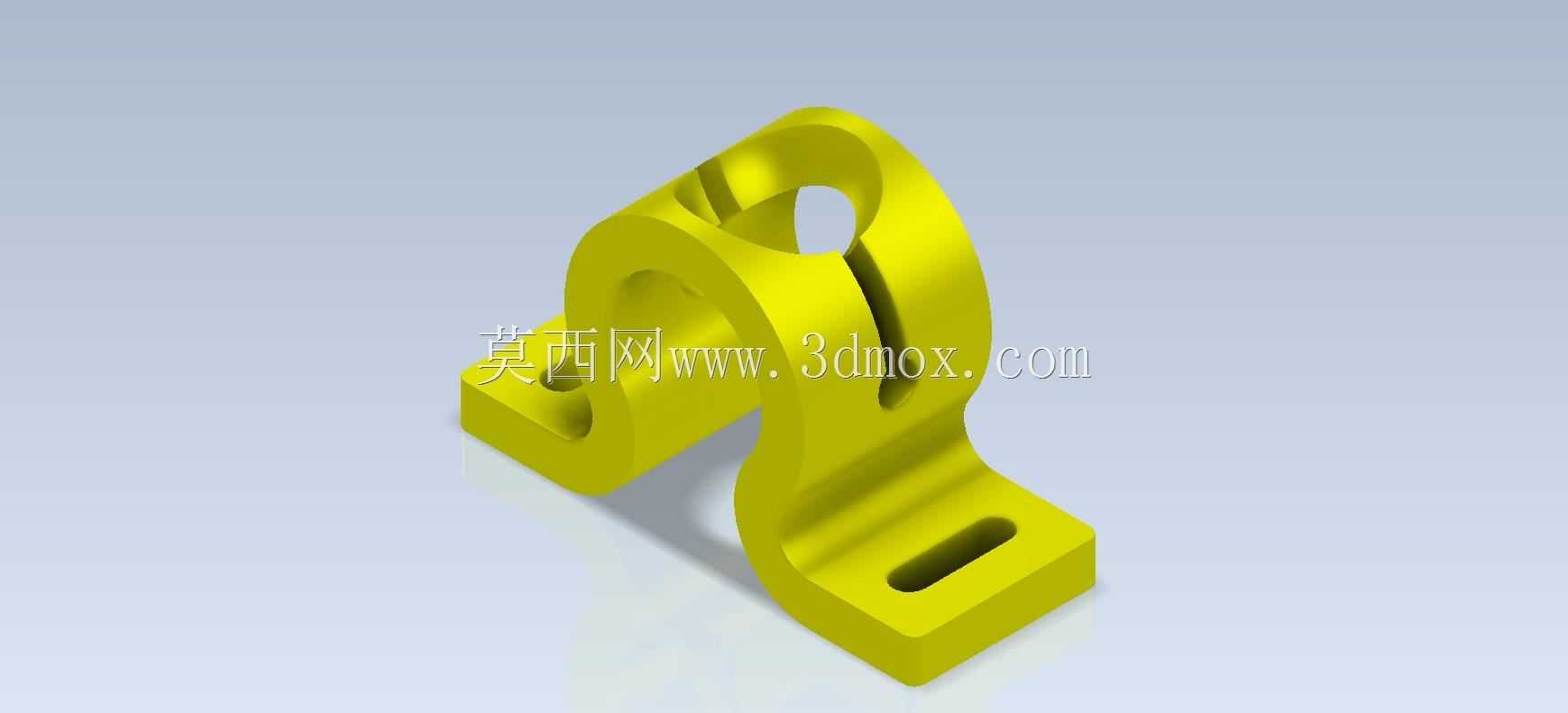

这类带铰接环的弯臂式支座,在轻工输送线、小型工装夹具、非标自动化设备的从动机构里应用十分普遍,核心作用是实现两个存在相对摆动需求的构件之间的连接承载,同时通过底部的安装结构完成与设备机架的固定。从实际使用场景来看,这类支座常作为张紧轮、导向拨杆、小型摆动压臂的承载基座,替代传统的分体式铰接座与支撑臂组合,减少零件数量的同时降低装配累计误差。

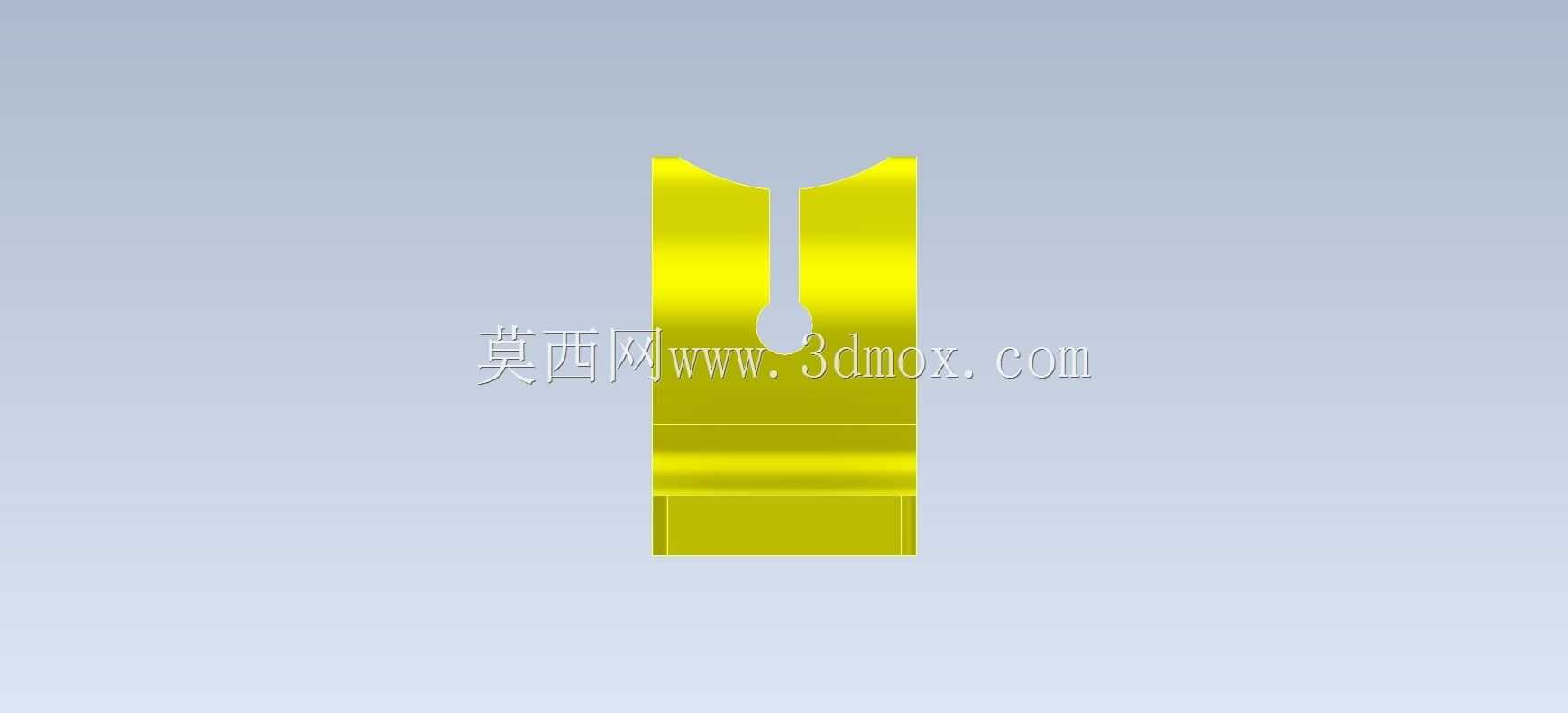

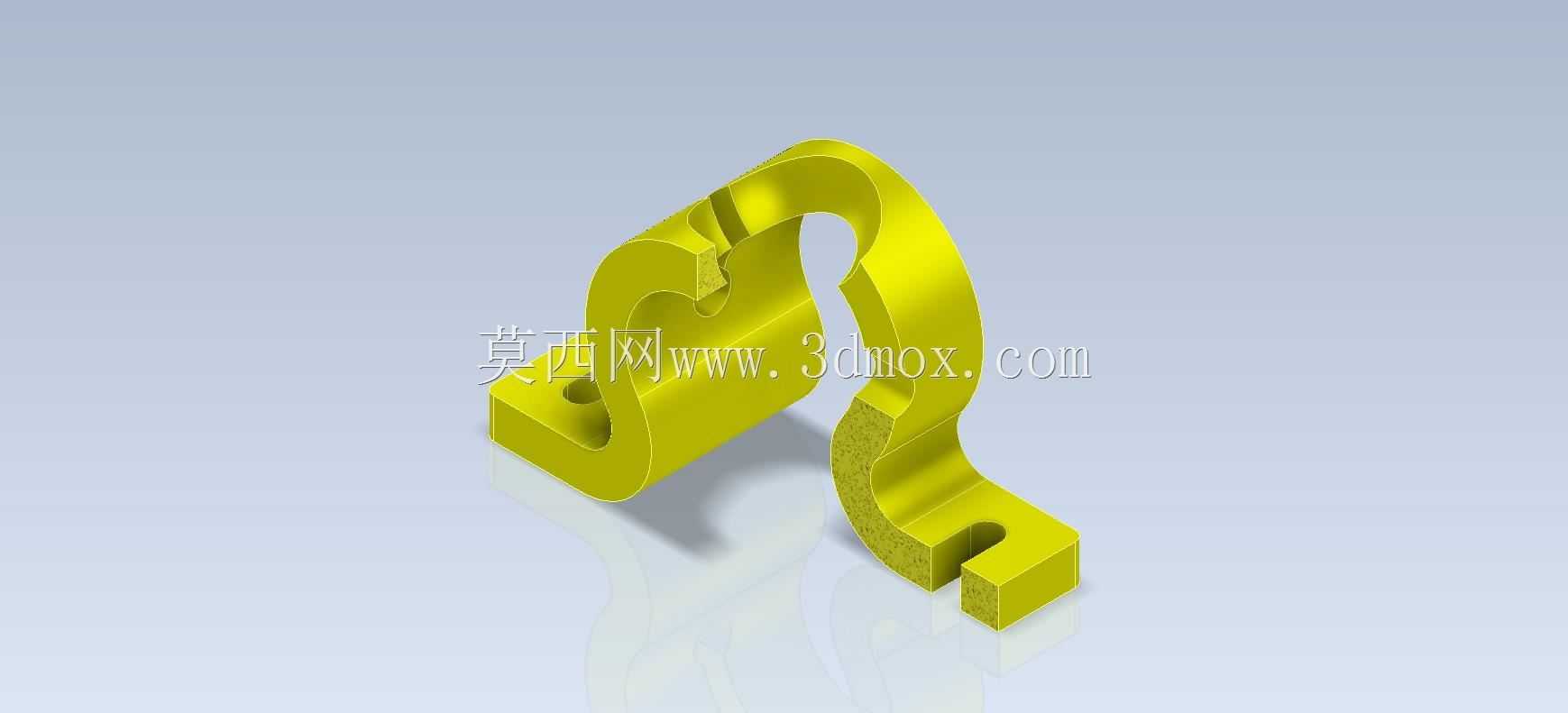

从功能特性上看,上部的环形铰接孔用于穿装铰接销轴,孔壁做了等厚设计,保证销轴受载时的接触应力均匀分布,避免局部应力集中导致的孔壁压溃;环形结构一侧开有贯通的窄缝,这一设计并非工艺缺口,而是装配时的微调结构,当销轴与孔存在小范围尺寸公差时,可借助窄缝的微量弹性变形完成销轴压装,压装后窄缝回弹抱紧销轴,减少铰接副的径向窜动。中间的S形弯臂并非为了造型美观,而是根据实际安装空间做的避让设计,当设备机架安装面与铰接点的水平、垂直位置存在偏移时,弯臂结构可以跨过周边的管线、相邻构件,不需要额外加高垫块或者调整机架安装面的位置,大幅降低周边结构的改造成本。

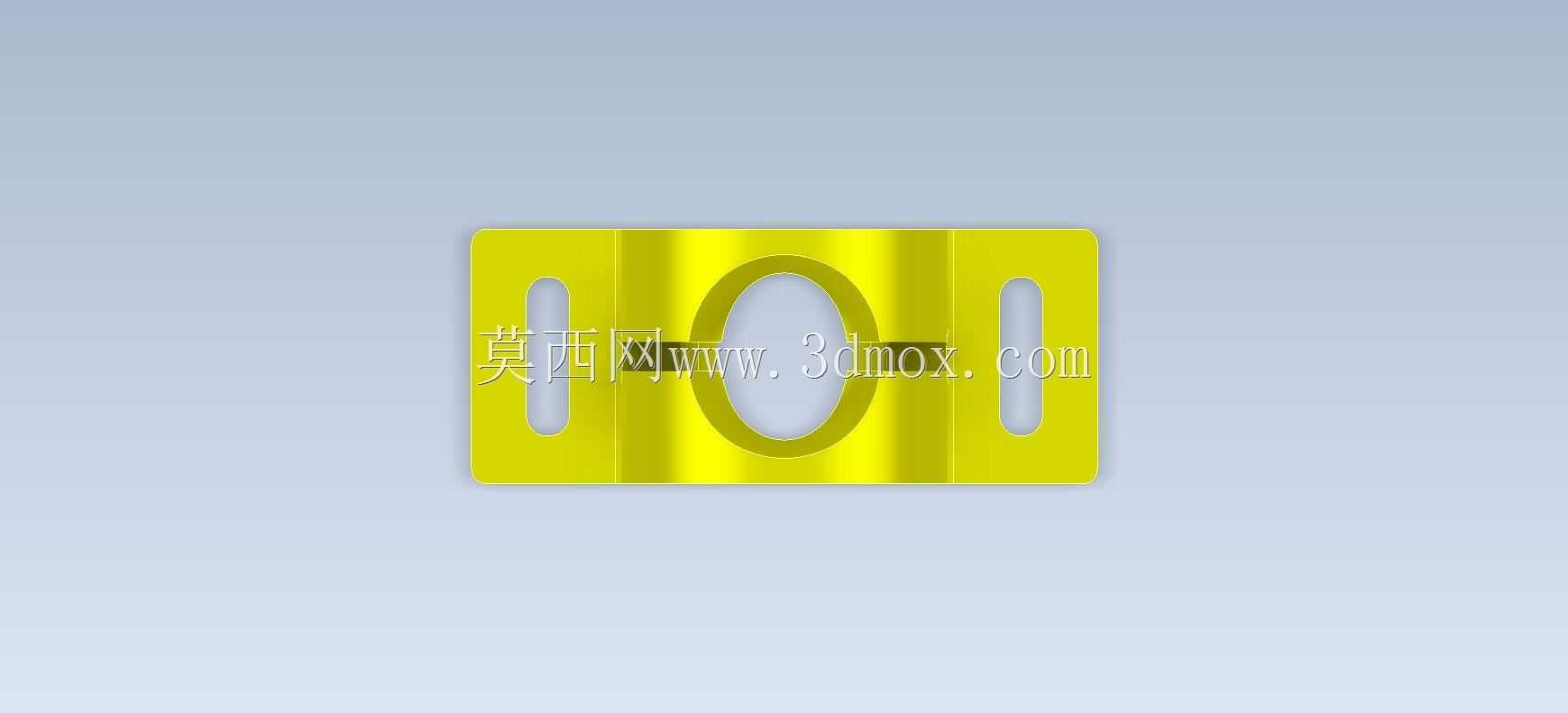

底部的两个安装支脚做了等厚设计,每个支脚上加工有长圆形的腰型孔,这一结构是现场安装调试的核心设计:腰型孔的长度方向沿支座的摆动调整方向设置,安装时可以沿孔的长向微调支座的固定位置,以此调整铰接点的空间坐标,适配张紧轮的皮带张紧行程、拨杆的摆动初始位置,不需要在机架上重新加工安装孔,大幅缩短现场调试的周期。支脚与弯臂的过渡位置做了大圆弧过渡,避免直角过渡带来的应力集中,在承受摆动冲击载荷时,过渡位置的应力分布更平缓,不会出现根部断裂的问题。
设计这类支座时,首先要明确铰接点的额定承载载荷,以此确定上部铰接孔的内径与壁厚,通常铰接孔的壁厚不小于销轴直径的1/4,保证孔壁的抗挤压强度满足动载需求;弯臂的截面采用等宽的矩形截面,截面厚度根据载荷大小核算,保证摆动过程中弯臂的挠度不超过铰接副允许的偏移量,避免出现卡滞。安装边界方面,两个腰型孔的中心距需要匹配常用的型材安装孔距,腰型孔的宽度适配常用的内六角螺栓规格,支脚的底面做了铣平处理,保证与机架安装面的贴合度不低于85%,避免螺栓锁紧时支座出现倾斜,导致铰接孔的轴线偏移,加剧销轴的偏磨。上部铰接孔的轴线与底部安装面的平行度公差需要控制在0.05mm以内,保证铰接构件摆动时不会出现别劲的情况,延长铰接副的使用寿命。

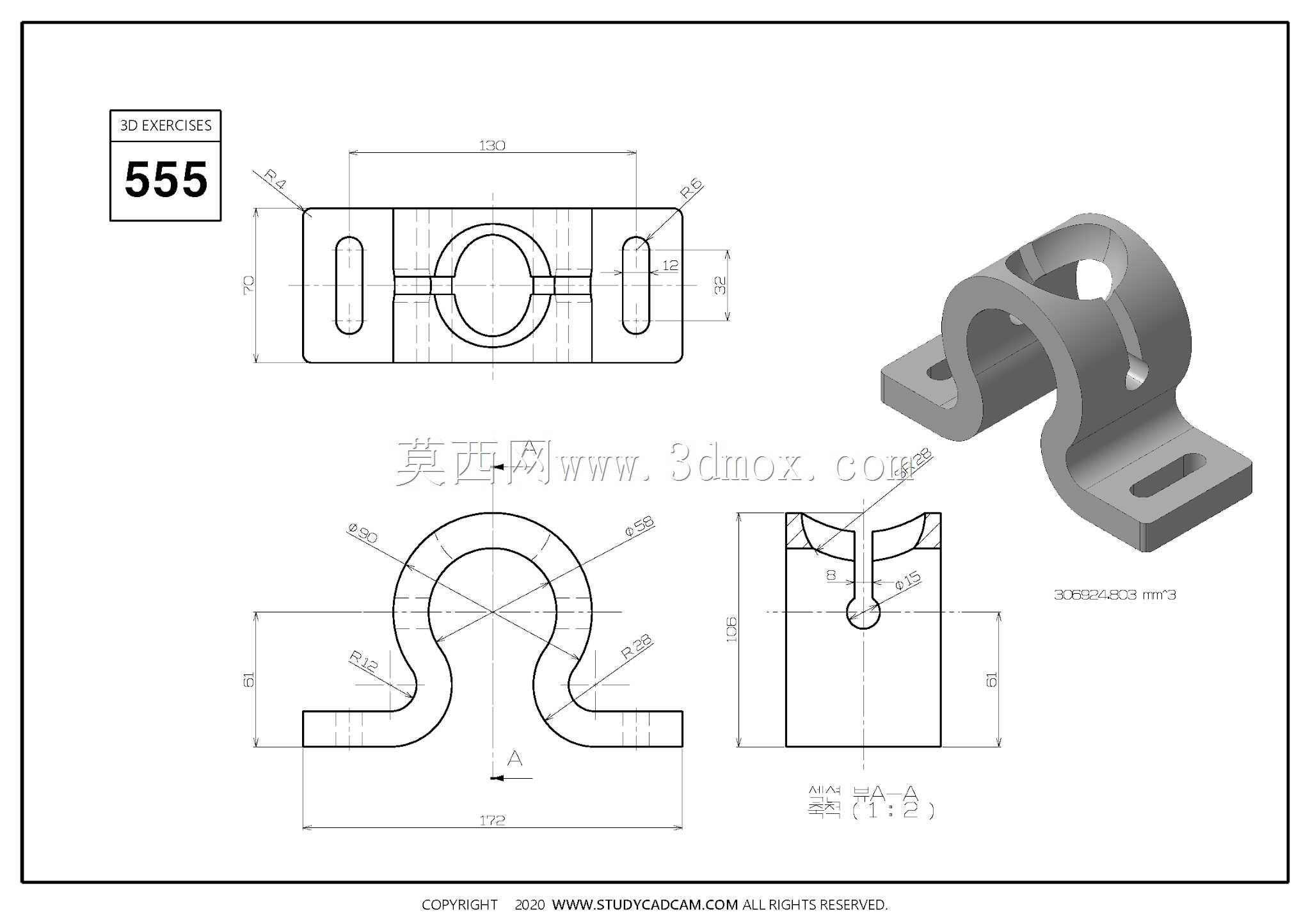

从建模逻辑来看,这类零件适合采用拉伸加切除的基础特征完成,先绘制底部支脚与弯臂的整体轮廓草图,拉伸得到主体毛坯后,再分别切除出上部的铰接孔、底部的腰型安装孔,最后对所有锐边做倒圆角处理,圆角半径根据零件的整体尺寸匹配,避免过小的圆角导致热处理时出现应力开裂,同时也能去除加工毛刺,避免装配时划伤操作人员。需要注意的是,弯臂部分的曲率要保证平滑过渡,不要出现曲率突变的位置,否则不仅会增加加工时的走刀难度,还会在受载时出现应力集中点,降低零件的整体疲劳强度。在实际选型替换时,需要重点核对铰接孔的中心高、两个安装支脚的中心距、腰型孔的调节行程这几个核心尺寸,确保替换后不需要改动周边的配套构件,直接完成装配。
