带安装凸缘的轴孔连接支撑座结构

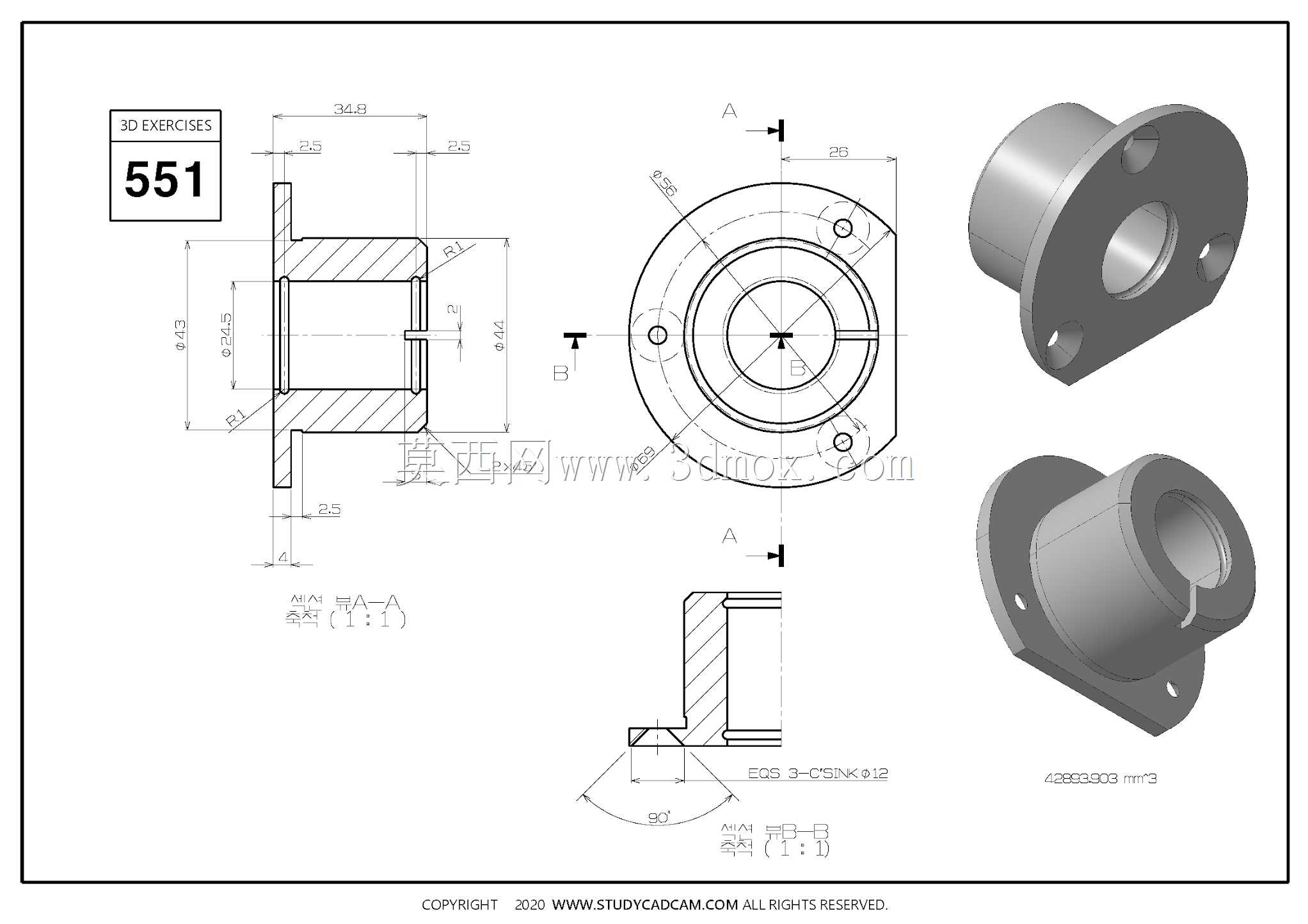

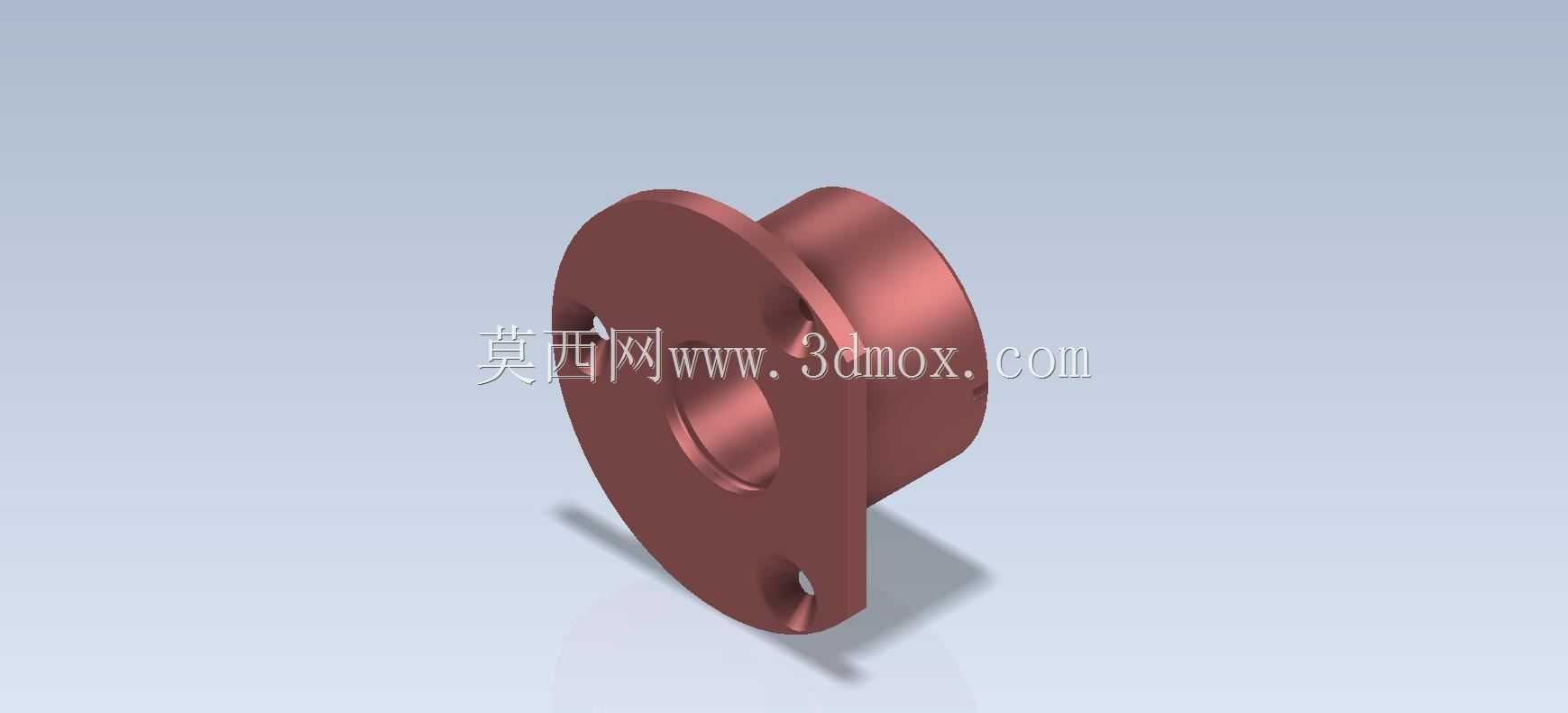

　　这类带凸缘的轴孔支撑结构，在轻工输送设备、小型动力传输单元、工装夹具定位模块里的出镜率极高，日常做设备改型或者小机组搭建时，经常会用到这类零件来完成轴类部件的径向支撑与轴向定位，不需要额外加工复杂的安装基座，靠凸缘上的安装孔就能直接固定在墙板或者设备框架上，能大幅缩短装配环节的调试周期。从实际使用场景来看，这类零件常被用在小型输送带的从动辊端支撑、小型电机输出端的轴承定位座、手动工装的旋转轴支撑位，部分低速轻载的气动执行机构端部，也会采用这类结构做转轴的支撑限位，相比一体式铸造的轴承座，这类结构的轴向尺寸更紧凑，适合安装空间局促、负载不大的传动点位。从结构功能上拆解，中间的通孔是核心的轴穿装位，

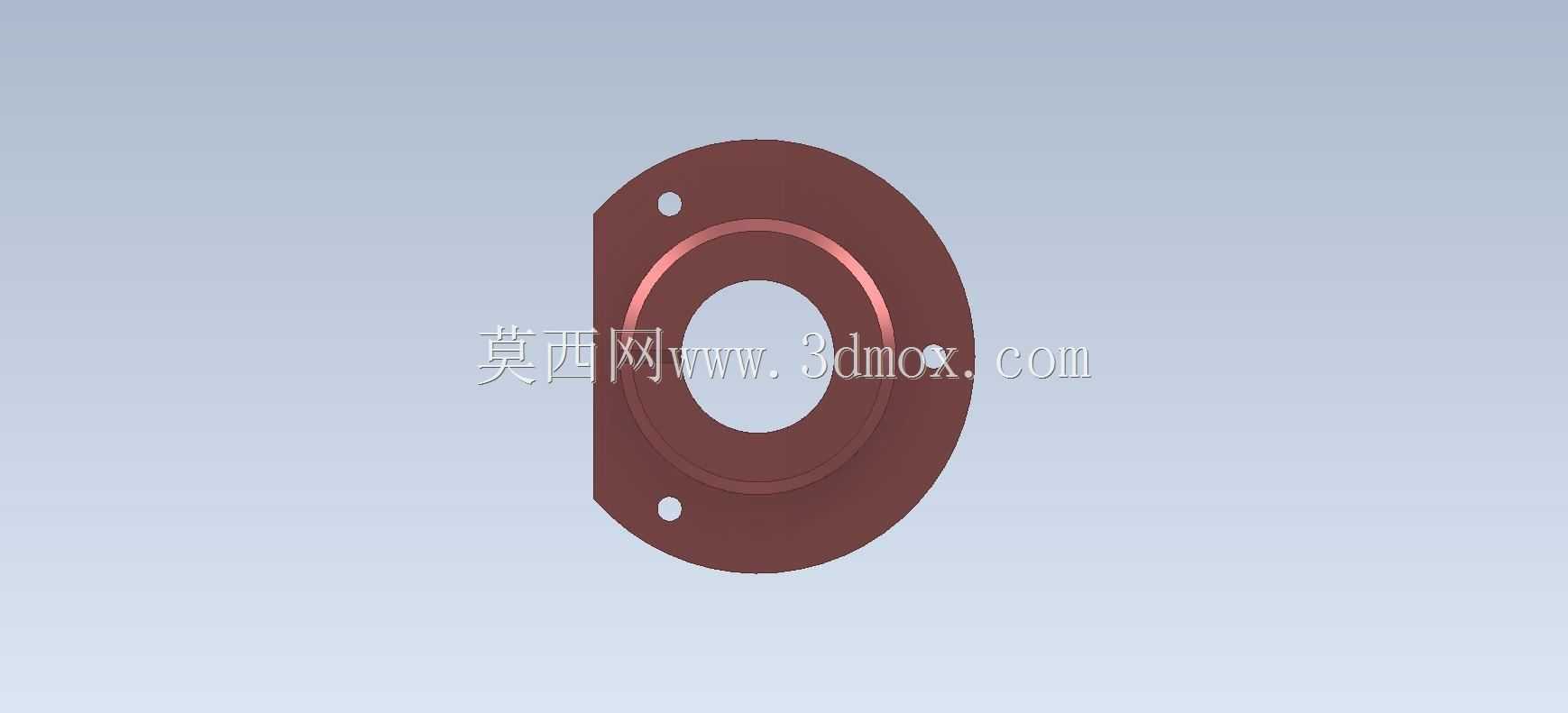

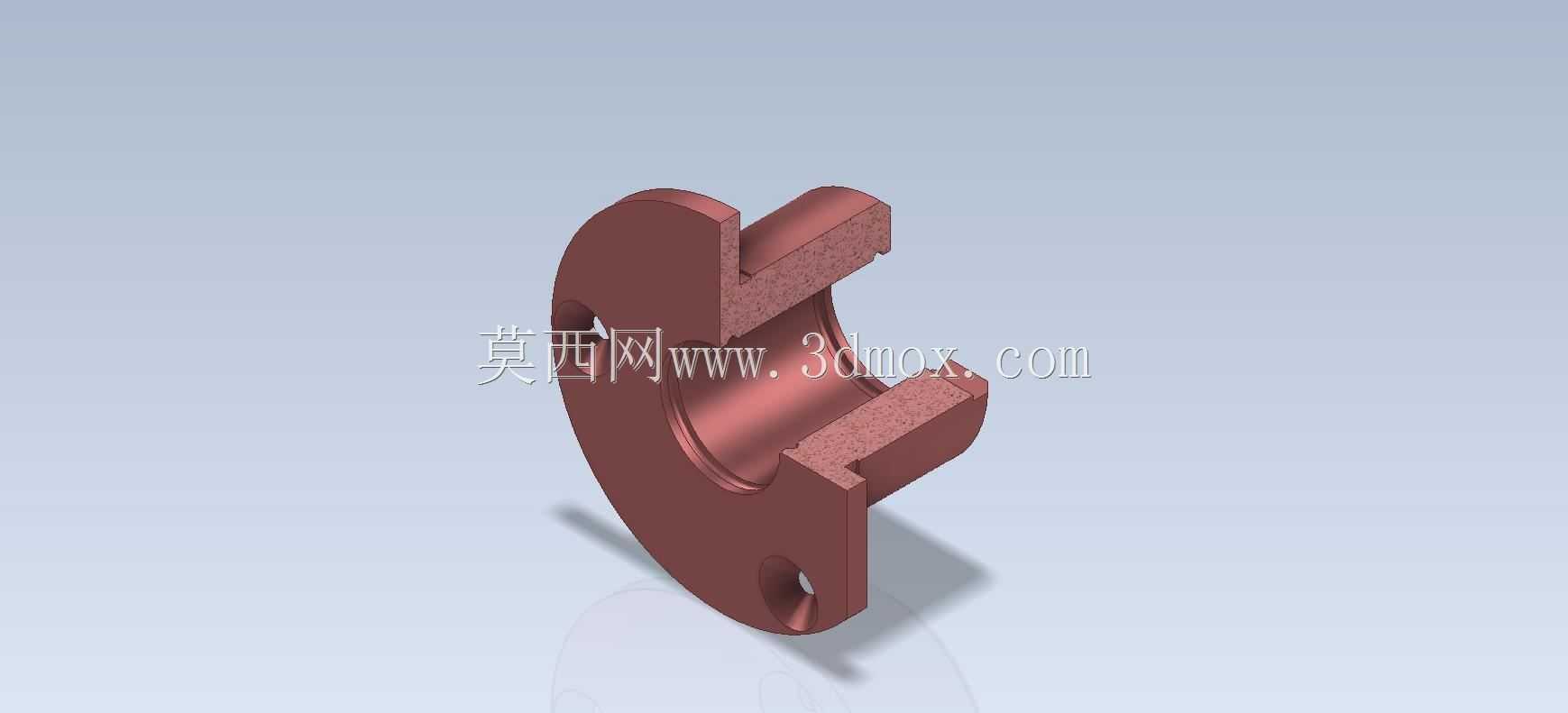

　　孔壁的加工精度直接决定了轴的回转同轴度，设计时需要根据穿装轴的直径公差匹配对应的孔公差带，若用于安装滑动轴承，孔的表面粗糙度需要控制在Ra1.6以内，若直接作为轴的滑动支撑面，还需要考虑孔壁的耐磨处理，比如镶嵌铜套或者做表面淬火。端部的圆盘凸缘是安装基准面，凸缘上的两个对称安装孔用于穿装固定螺栓，安装孔的位置度需要严格控制，避免装配时出现螺栓无法穿入、或者支撑座安装后轴的中心线与安装面不垂直的问题，凸缘的厚度需要根据支撑的径向负载计算，避免螺栓锁紧时凸缘出现变形，导致孔位轴线偏移。设计这类零件时，首先要确定核心的轴孔直径，这个参数由需要支撑的轴径决定，之后根据轴的受力大小确定凸缘的外径，一般凸缘外径要比轴孔直径大2-3倍，

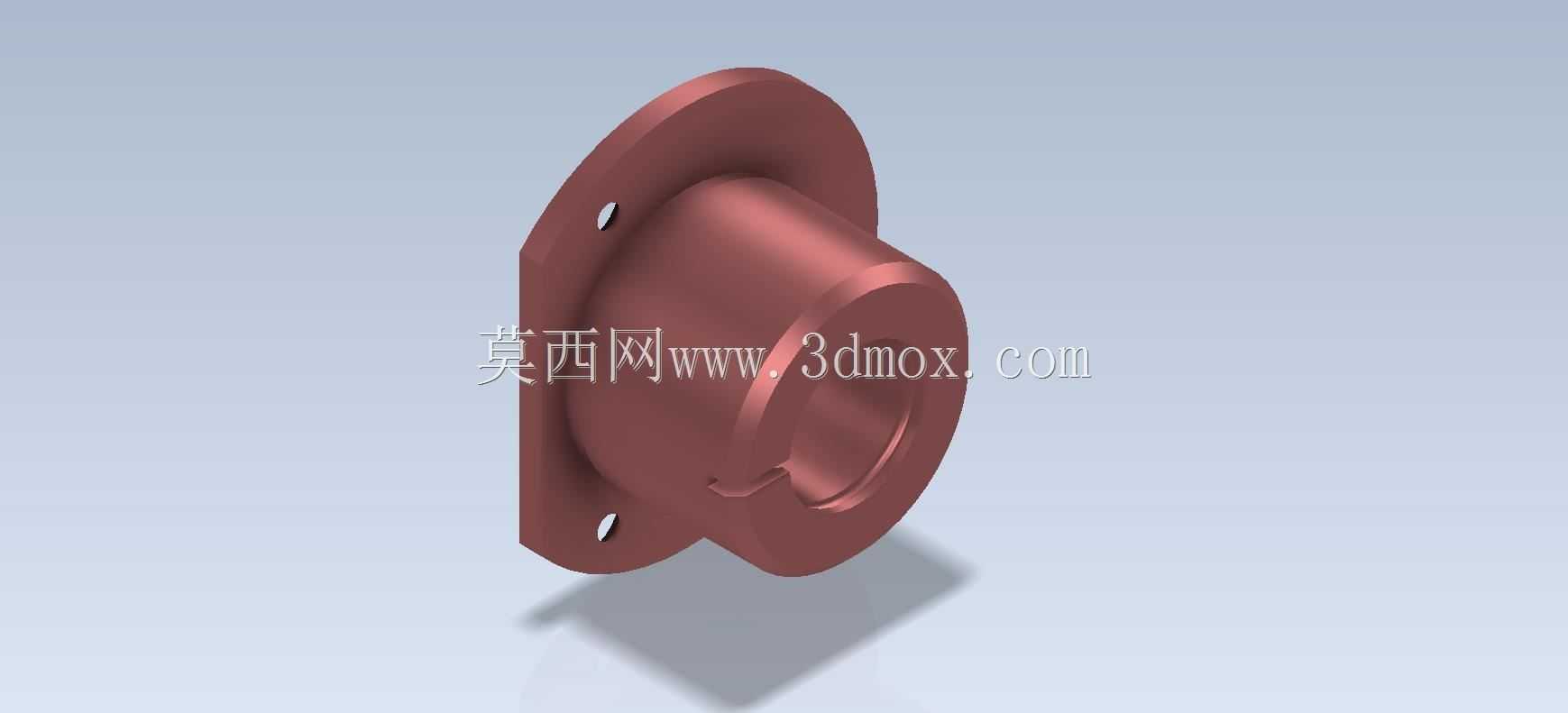

　　保证安装螺栓的布置空间足够，同时给凸缘提供足够的结构强度。凸缘和筒身的过渡位置要做圆角处理，避免应力集中，尤其是在有轻微冲击负载的使用场景下，直角过渡很容易在长期交变载荷下出现裂纹。筒身的长度需要根据支撑的轴向宽度确定，要保证轴穿入后有足够的接触长度，避免轴在回转时出现翘曲，一般筒身长度不小于轴孔直径的1.2倍，才能保证支撑的稳定性。安装孔的大小要匹配常用的固定螺栓规格，比如轴孔直径在20mm左右的支撑座，安装孔一般适配M6或者M8的内六角螺栓，孔位的中心圆直径要避开筒身的外圆，保证螺栓头有足够的压紧面。从安装边界来看，这类零件的安装占用空间主要由凸缘外径决定，装配时只需要在安装面板上加工出和轴孔同轴的过孔，

　　再在对应安装孔的位置加工螺纹孔或者穿螺栓的光孔即可，不需要在面板上加工沉孔来容纳筒身，当然如果有轴向空间的限制，也可以在面板上加工对应深度的沉孔，把筒身部分嵌入面板内，进一步压缩整体的轴向安装尺寸。需要注意的是，凸缘和安装面板贴合的端面需要保证平面度，不然锁紧螺栓后会导致支撑座倾斜，直接影响轴的回转精度，长期运行还会出现轴磨损、密封件泄漏等问题。在建模过程中，要优先保证轴孔的轴线和凸缘安装端面的垂直度公差，这个形位公差是整个零件的核心精度要求，其次是两个安装孔相对于轴孔轴线的对称度，避免装配时出现干涉。对于这类支撑座的材质选择，轻载场景下可以采用铝合金加工，重量轻且加工成本低，有一定耐磨要求的场景可以采用45号钢做调质处理，腐蚀环境下则可以选用304不锈钢加工，不同材质的选择会对应调整壁厚参数，保证结构强度满足使用要求。实际选型替换时，要先核算支撑点位的径向负载和转速，确认该结构的承载能力满足工况要求，再核对安装孔的中心距、轴孔直径、筒身长度这些关键安装尺寸，避免出现买回来装不上的问题，很多现场改造的场景里，就是因为忽略了凸缘厚度或者筒身长度的尺寸，导致装配后轴的轴向位置出现偏差，不得不二次加工修配，反而增加了施工成本。
