立式双耳铰接支撑固定支座结构

　　这类带双耳铰接结构的立式支撑支座，在轻工输送线、小型自动化工作站、非标工装夹具的机架连接环节应用十分广泛，核心作用是在需要小角度摆动调整的连接点位，承担竖向承载同时释放转动自由度，避免刚性连接在设备运行振动、工位微调过程中产生的应力集中问题。从实际使用场景来看，这类支座常被用在输送线侧挡导向机构的铰接端、小型工装的翻转支撑点位、检测设备的可调支架根部，相比一体式焊接固定的支座，它的铰接结构允许被支撑部件在一定角度范围内灵活调整，安装后不需要额外配焊加工，后期维护更换也更便捷。

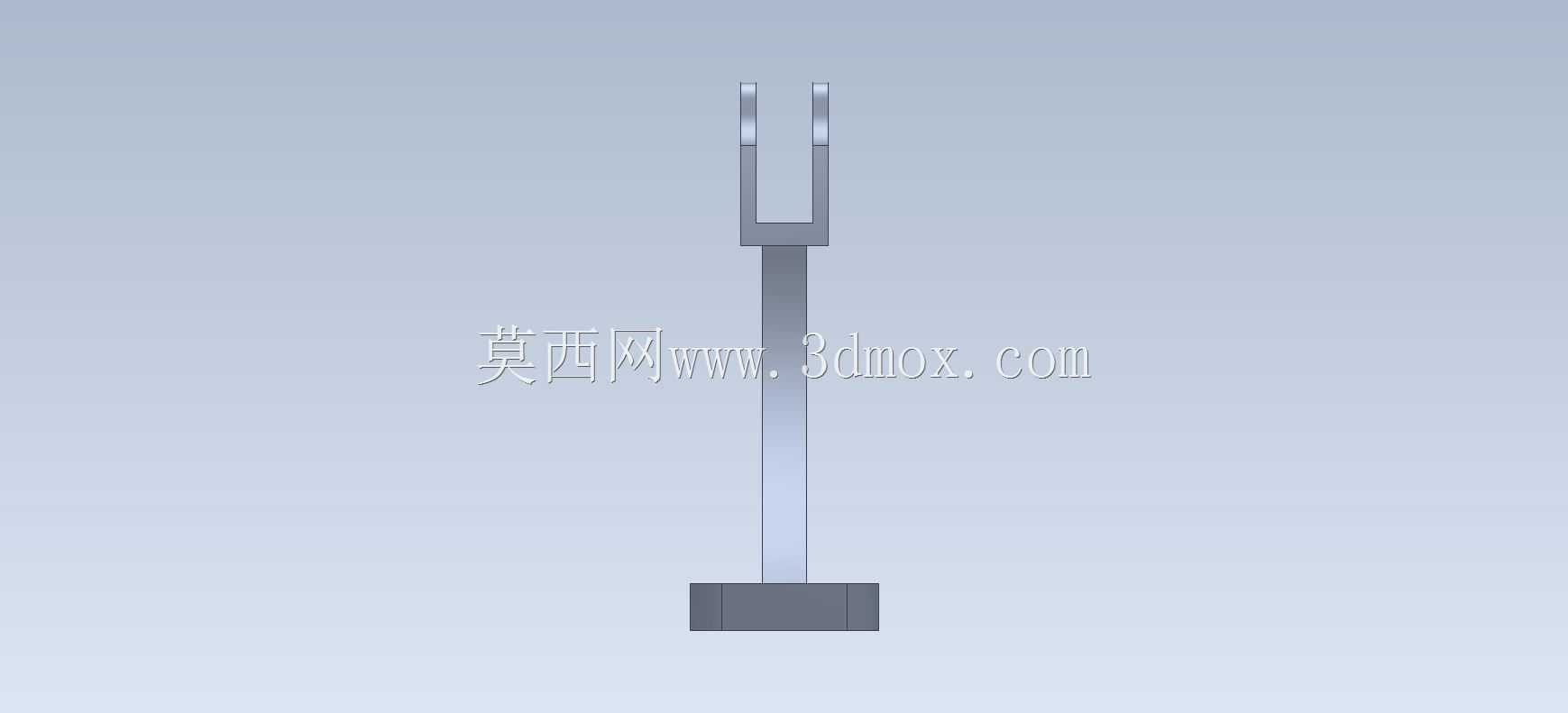

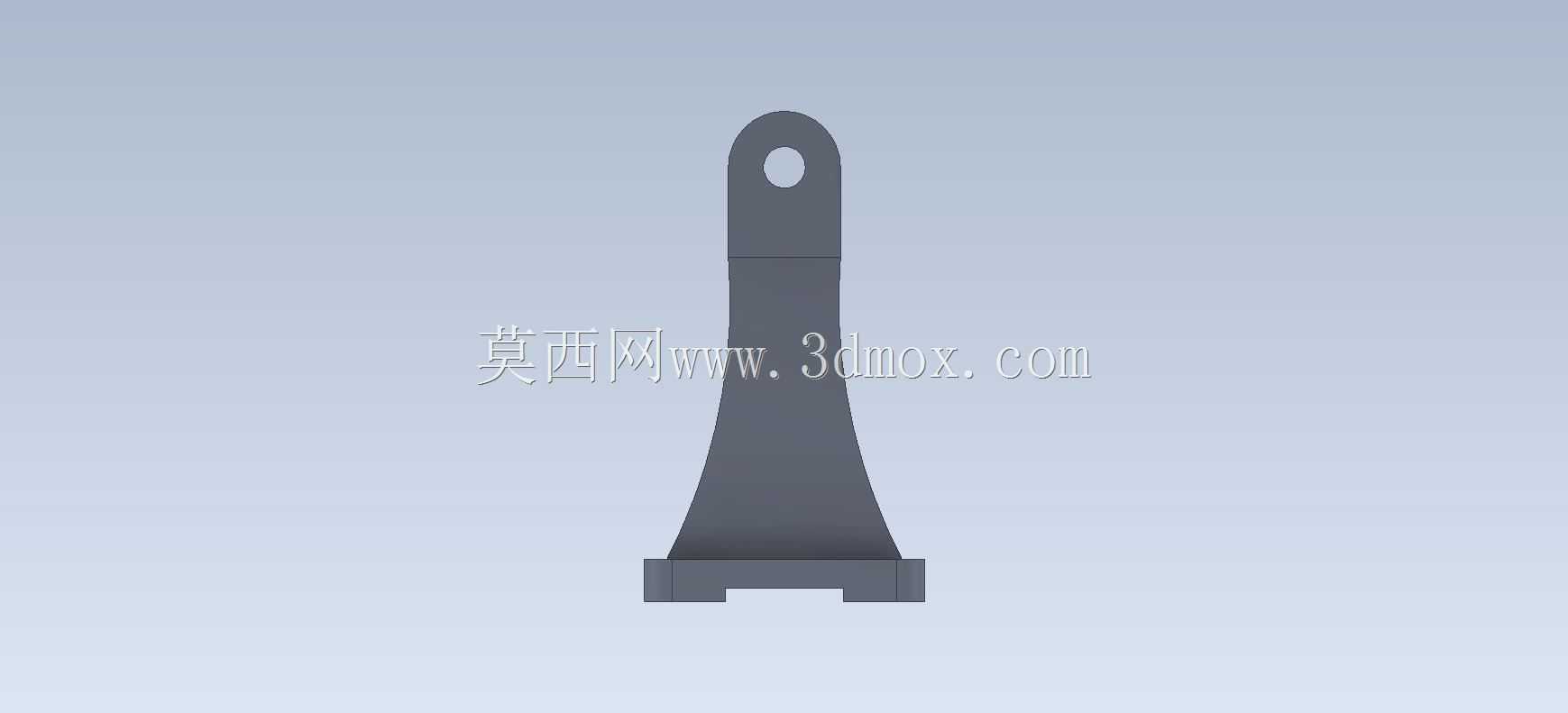

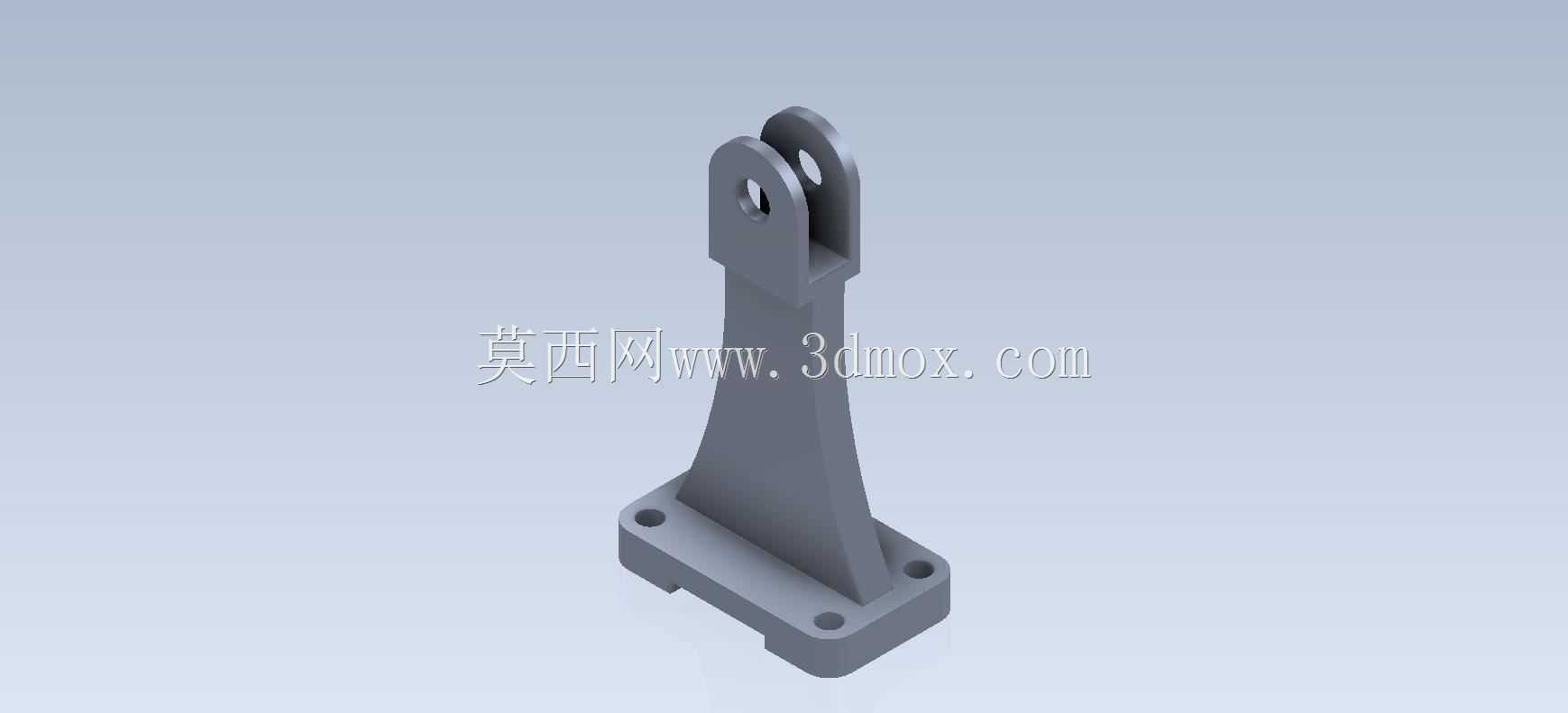

　　从功能特性上看，底部的方形安装法兰设置了四个沉头安装孔，安装时螺栓头部可以完全沉入沉孔内，不会在支座底面形成凸起，保证支座和安装基面完全贴合，不会因为螺栓突出导致安装倾斜、承载受力不均的问题；法兰和上方立板之间设置了三角形加强筋，从结构上补强了立板和底座连接位置的抗弯强度，在承受侧向推力或者竖向偏载的时候，筋板可以分散立板根部的应力，避免长期受载出现根部断裂的变形问题。上方的双耳铰接座同轴设置了两个销孔，安装时配合圆柱销或者铰接螺栓，可以和上方的连接杆件形成可靠的转动副，双耳的结构相比单耳铰接，受力时销的受力状态更均衡，不会出现单侧受力导致销弯曲、铰接位卡滞的问题，销孔的端面做了倒角处理，装配销轴时可以快速导向对位，不需要反复调整孔位同轴度，能有效提升现场装配的效率。

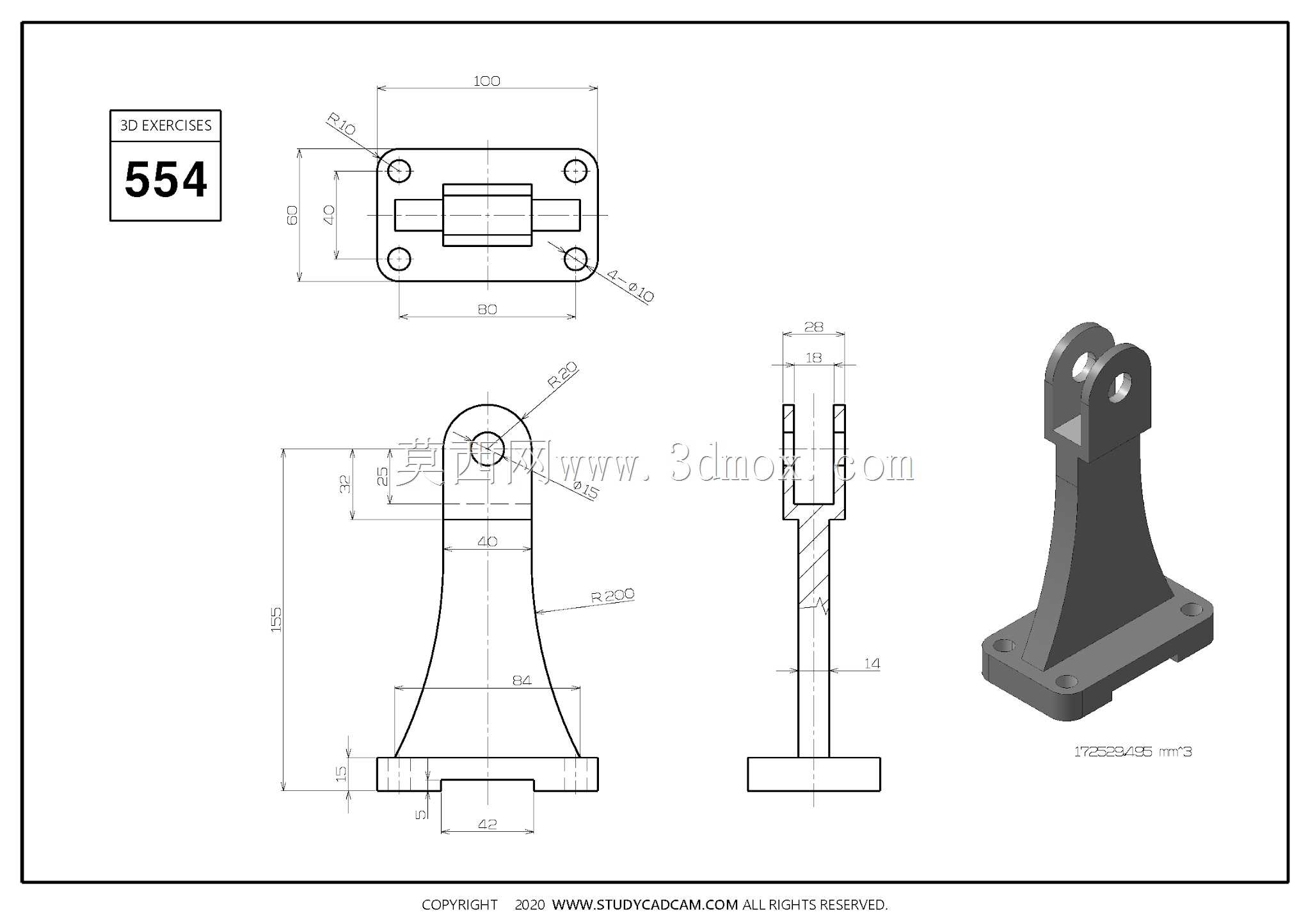

　　设计这类支座的时候，首先要明确安装边界的尺寸限制：底部法兰的外形尺寸需要匹配安装基面的预留空间，四个安装孔的孔距要对应安装基面上的预留螺纹孔或者通孔位置，避免出现安装孔位错位无法装配的问题；立板的高度要根据被支撑部件的安装高度确定，保证铰接点的高度位置符合整体机构的运动行程要求，避免铰接点过高导致支座整体抗弯能力不足，或是过低导致被支撑部件摆动时和基面产生干涉。双耳部分的间距要匹配上方连接耳片的厚度，间隙控制在0.2-0.5mm之间，间隙过大会导致铰接位置晃动量大，影响机构的定位精度，间隙过小则会导致装配困难，转动时出现卡滞磨损；销孔的直径要根据承载大小选配对应直径的销轴，通常这类中小型支座的销孔直径在8-16mm区间，对应单点位承载在50-200kg范围内，完全能满足小型自动化设备、工装夹具的使用需求。

　　建模过程中需要注意几个工艺细节：所有的棱边都要做R1-R2的圆角处理，尤其是加强筋和立板、法兰连接的位置，圆角过渡可以减少应力集中，同时也符合铸造或者铣削加工的工艺要求，避免尖角位置在加工时出现崩边、热处理时出现开裂的问题；沉头孔的深度要匹配对应规格内六角螺栓的头部高度，保证螺栓锁紧后头部不突出法兰底面；销孔的公差建议选用H7级精度，和销轴采用间隙配合，既保证转动灵活，又不会因为间隙过大产生晃动。实际选型使用时，还要根据使用环境确定材质，普通车间常规工况下选用Q235钢表面做喷塑或者镀锌处理即可，有腐蚀环境的工况可以选用304不锈钢材质，重载工况下则可以选用45号钢调质处理提升整体结构强度，安装时要保证基面的平面度，避免法兰安装后出现翘曲，导致立板倾斜影响铰接部件的正常转动。
