立式铰接支撑连接座结构设计方案

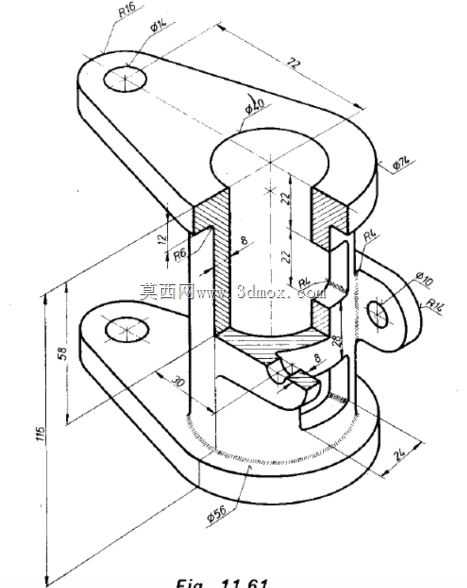

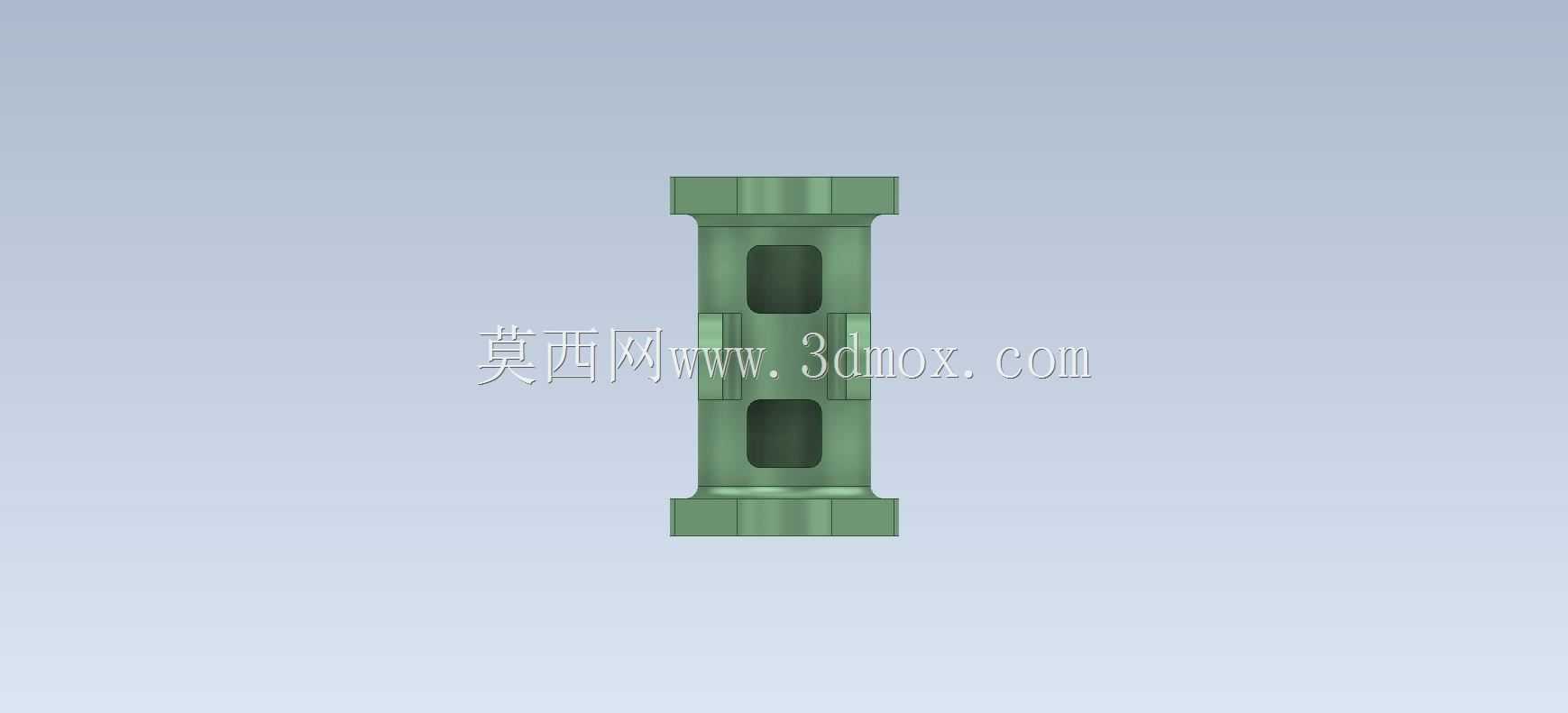

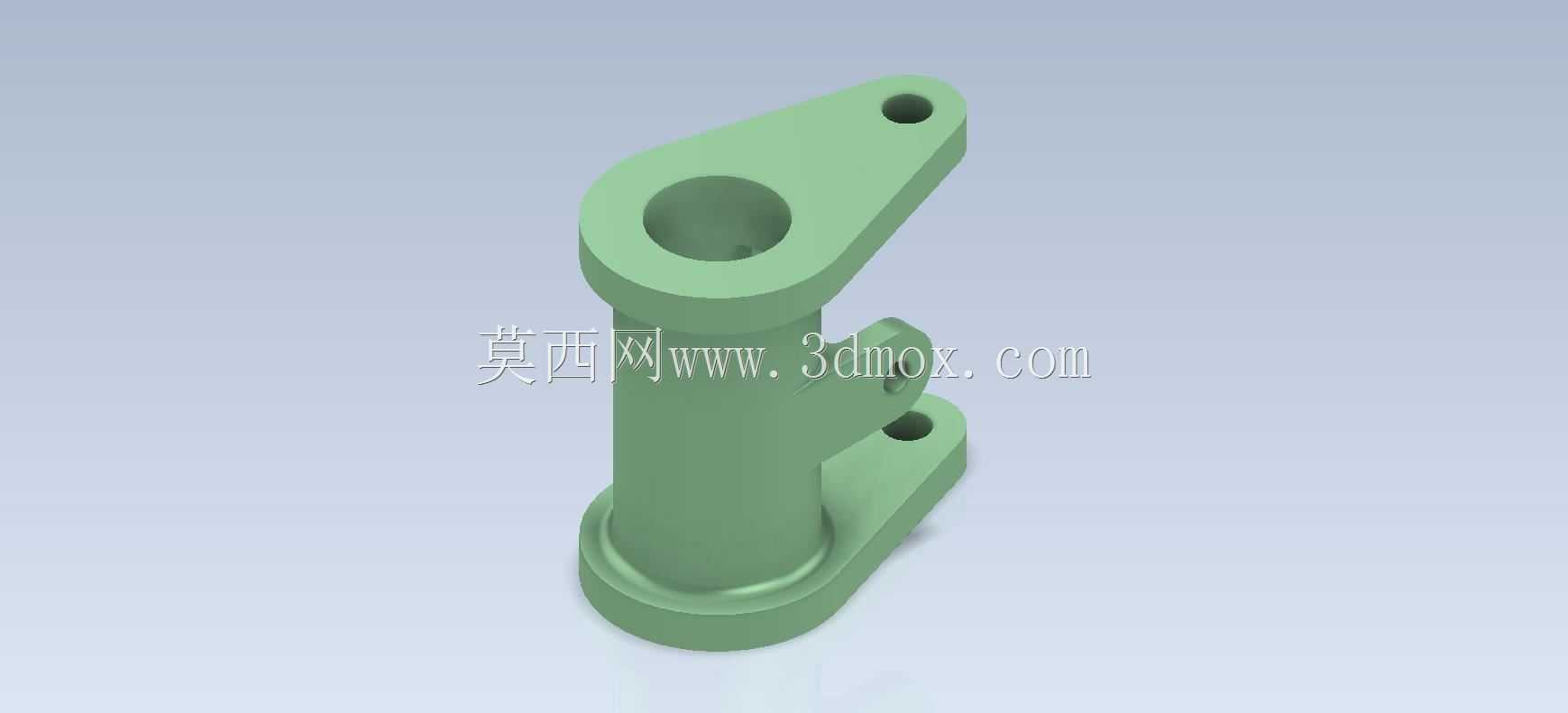

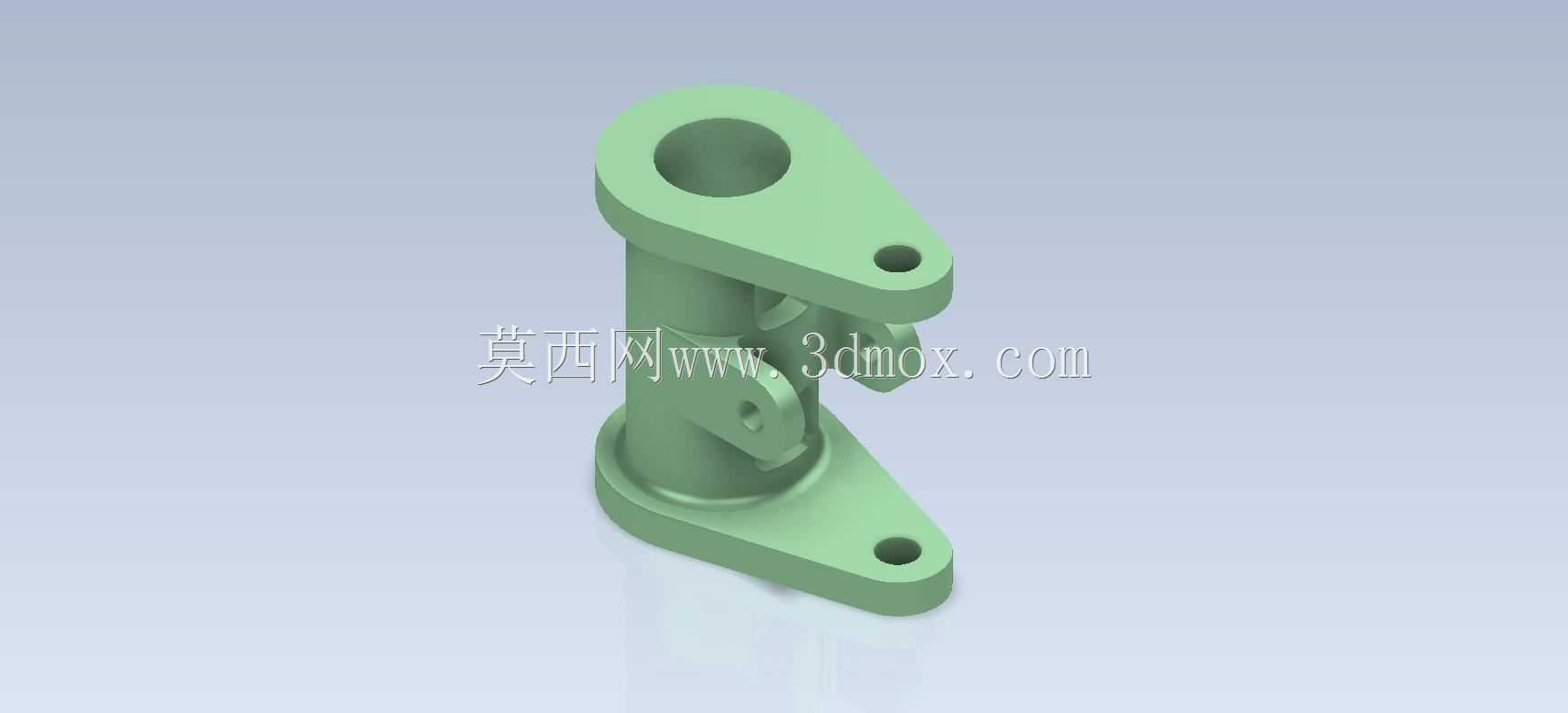

　　这类立式铰接支撑连接座，多应用在轻工自动化生产线的连杆传动工位、小型工装夹具的角度调节模块，以及非标设备的摆动执行端，承担转轴定位、载荷传递与相邻构件铰接联动的作用，是小行程摆动机构里很常见的支撑类零件。从结构功能来看，零件主体为立式圆柱筒体结构，底部带圆形安装法兰盘，法兰上预留安装孔位，可通过螺栓将整个零件固定在设备安装基板上，法兰与筒体衔接处做了圆角过渡，避免应力集中在根部直角位置，提升长期受交变载荷时的结构强度。筒体上部向外延伸出两个带孔的支耳，上方支耳为长条形悬臂结构，端部开有同轴铰接孔，下方支耳尺寸稍小，同样预留铰接孔位，两个支耳的孔位轴线保持平行，可分别连接不同的连杆构件，实现两个方向的摆动联动，

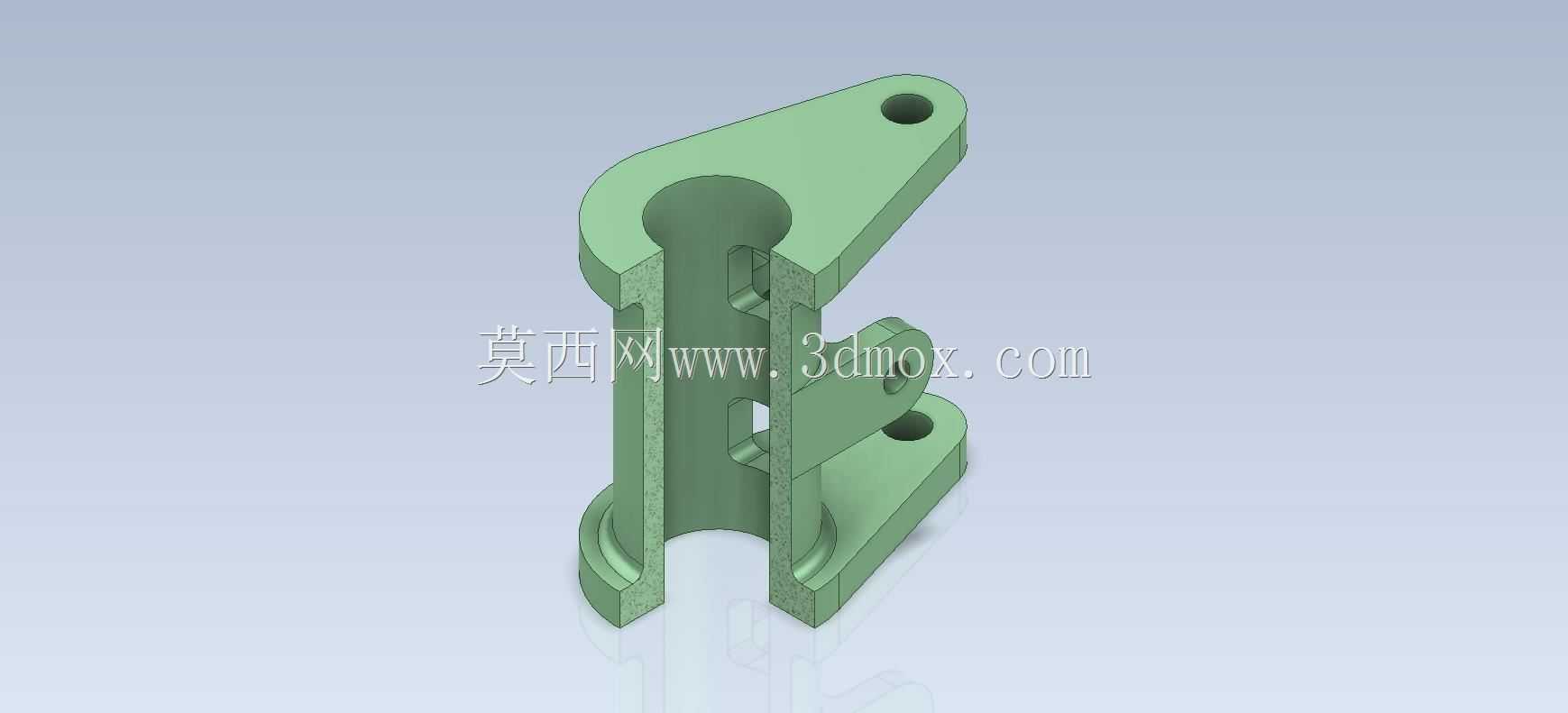

　　筒体中心的通孔用于穿装主轴或者定位销，作为整个铰接结构的旋转基准，孔内壁可根据装配需求加装轴套，降低转动过程中的磨损。设计这类零件时，首先要确定安装基准的边界尺寸，底部法兰的外径要匹配安装工位的预留空间，法兰上的安装孔中心距要符合常用设备的安装孔位标准，避免出现无法装配的问题；筒体的高度需要结合联动构件的摆动行程确定，要保证支耳上连接的连杆在最大摆动角度下，不会和筒体外壁、安装基板发生运动干涉。支耳的厚度与铰接孔的直径需要根据所传递的扭矩计算，若载荷偏大，可在支耳与筒体的衔接位置增设加强筋，提升悬臂结构的抗弯折能力，避免长期受载后支耳出现变形断裂。中心通孔的尺寸公差要根据配合类型选择，如果是和固定轴配合采用过渡配合，

　　如果是穿装旋转轴则采用间隙配合，同时要考虑孔内壁的表面粗糙度要求，减少转动摩擦阻力。零件的材质多选45号钢或者铝合金，根据使用场景的载荷大小确定，重载工况下选用45号钢并做调质处理，轻载且需要减重的场景可选用6061铝合金做阳极氧化处理。建模过程中要注意各特征的同轴度、平行度公差要求，两个支耳的铰接孔轴线要与中心通孔的轴线保持空间平行，否则装配后会出现连杆卡滞、转动不畅的问题；底部法兰的安装端面要与筒体轴线保持垂直，避免安装后零件出现倾斜，影响整个传动机构的运动精度。这类零件虽然结构不算复杂，但涵盖了回转体建模、悬臂特征设计、孔位定位、安装基准设置等多个基础建模要点，很适合作为三维建模的基础练习案例，

　　帮助初学者掌握机械零件从功能需求到结构落地的设计逻辑，理解装配干涉、应力集中、公差配合等实际工程中必须考虑的问题，避免建模时只关注外观形状而忽略实际装配与使用的需求。在实际设备应用中，这类支撑座的安装位置通常处于传动链路的固定端，所有摆动构件的载荷最终都会传递到这个零件上，再通过底部法兰传递到设备机架，因此设计时除了考虑静态强度，还要核算动态载荷下的疲劳强度，尤其是支耳与筒体衔接的位置，是应力集中的高发区域，圆角半径的设置不能过小，否则在长期交变载荷作用下很容易出现裂纹。另外，铰接孔的位置精度直接影响整个连杆机构的运动轨迹精度，建模时需要严格按照传动几何关系确定孔位坐标，不能随意设置尺寸，否则会导致联动机构出现运动死点或者行程偏差，影响设备的正常运行。
