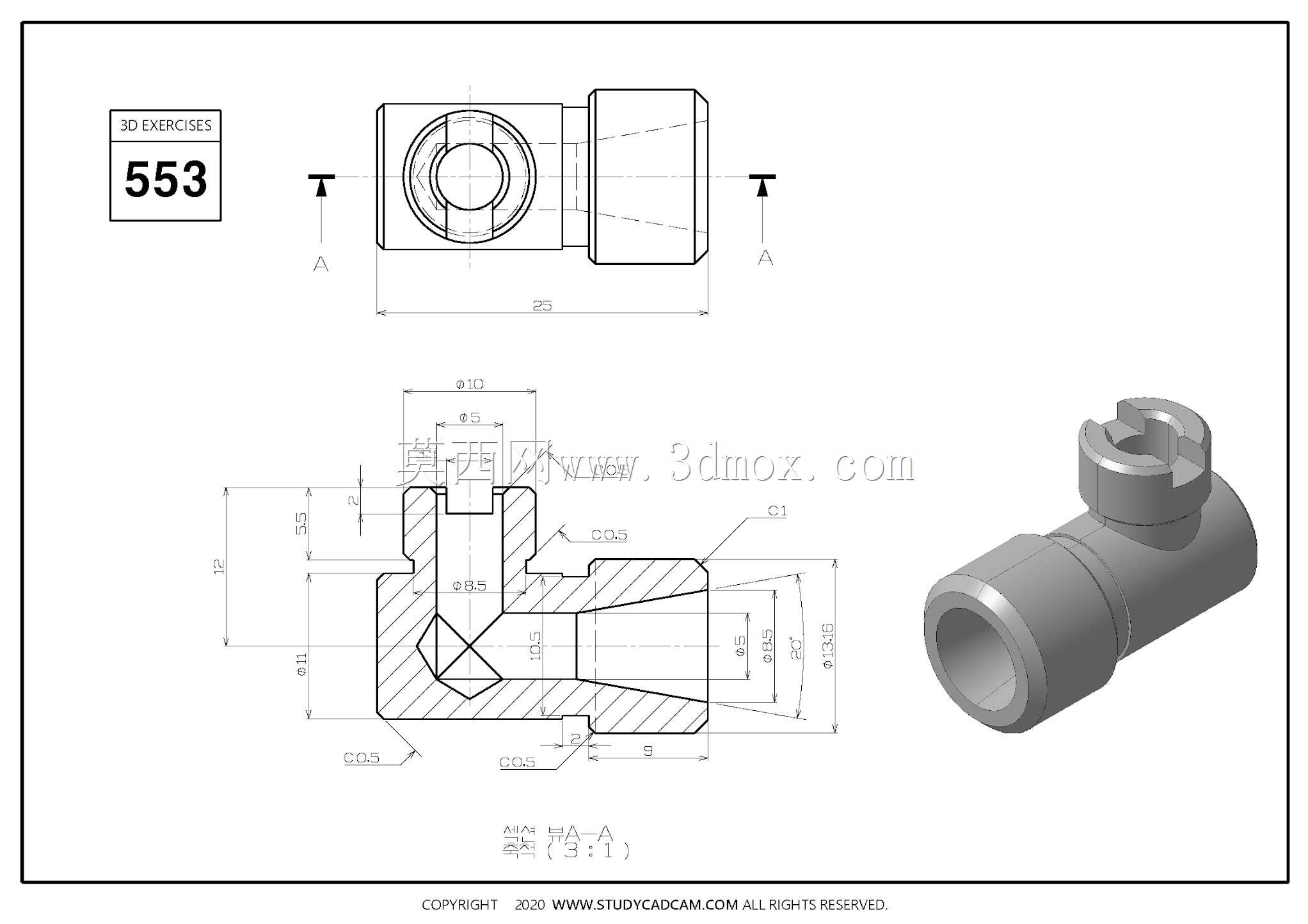

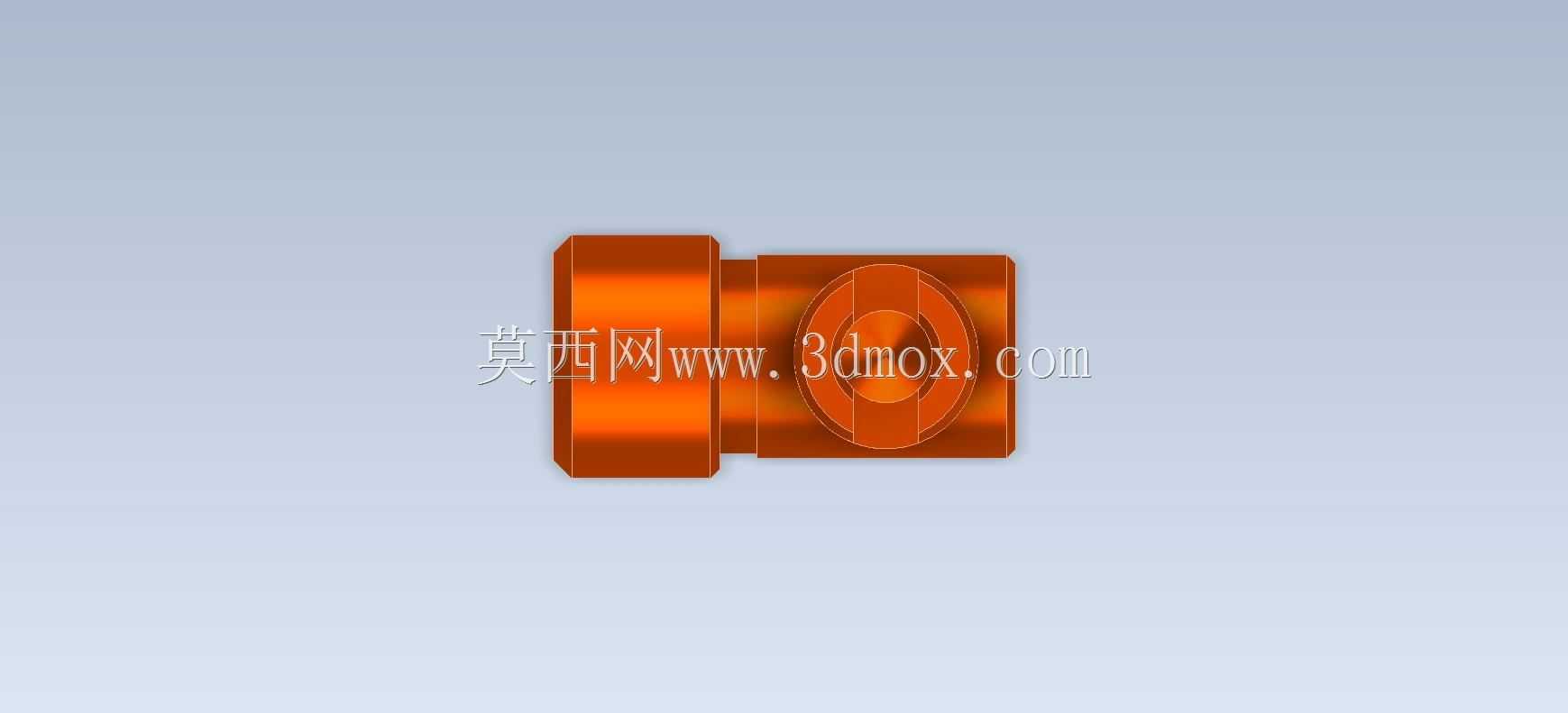

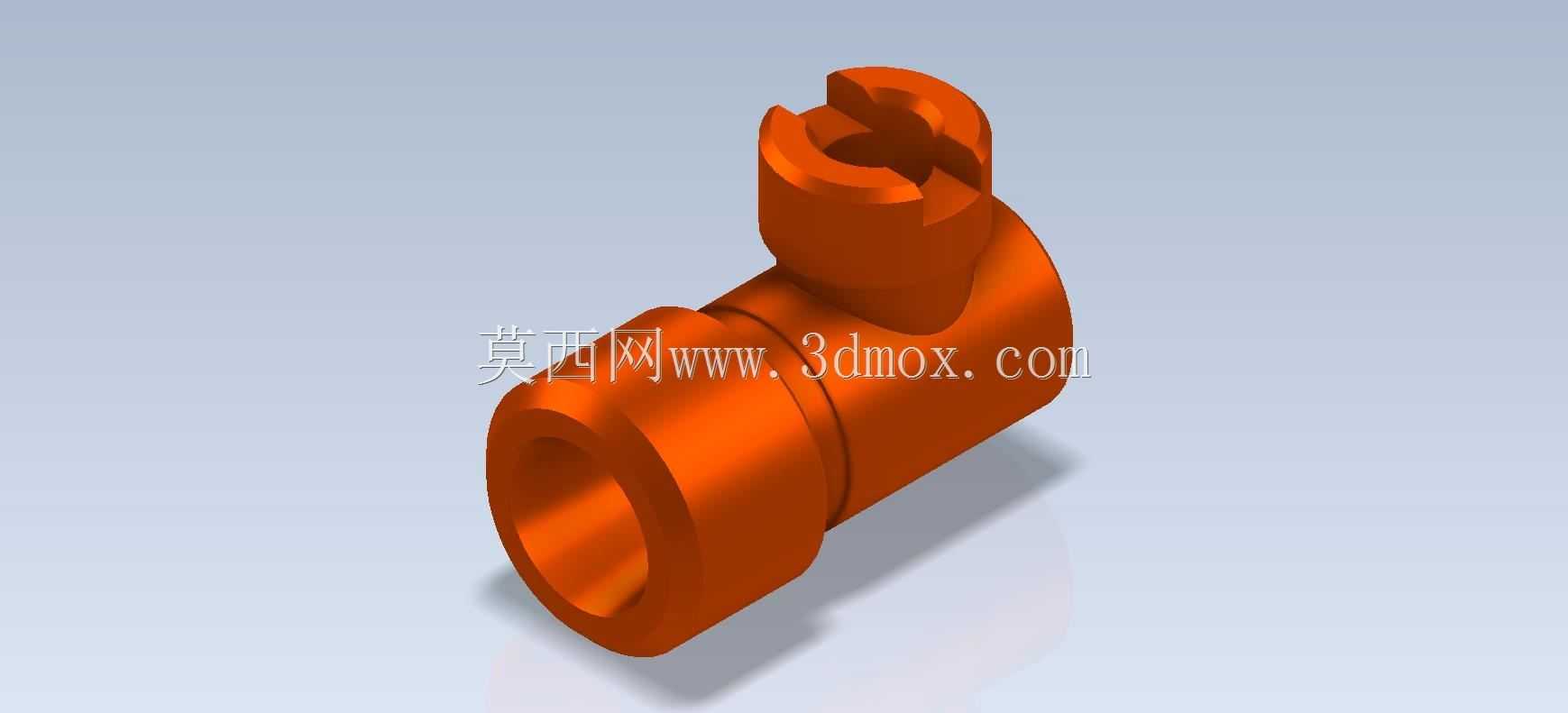

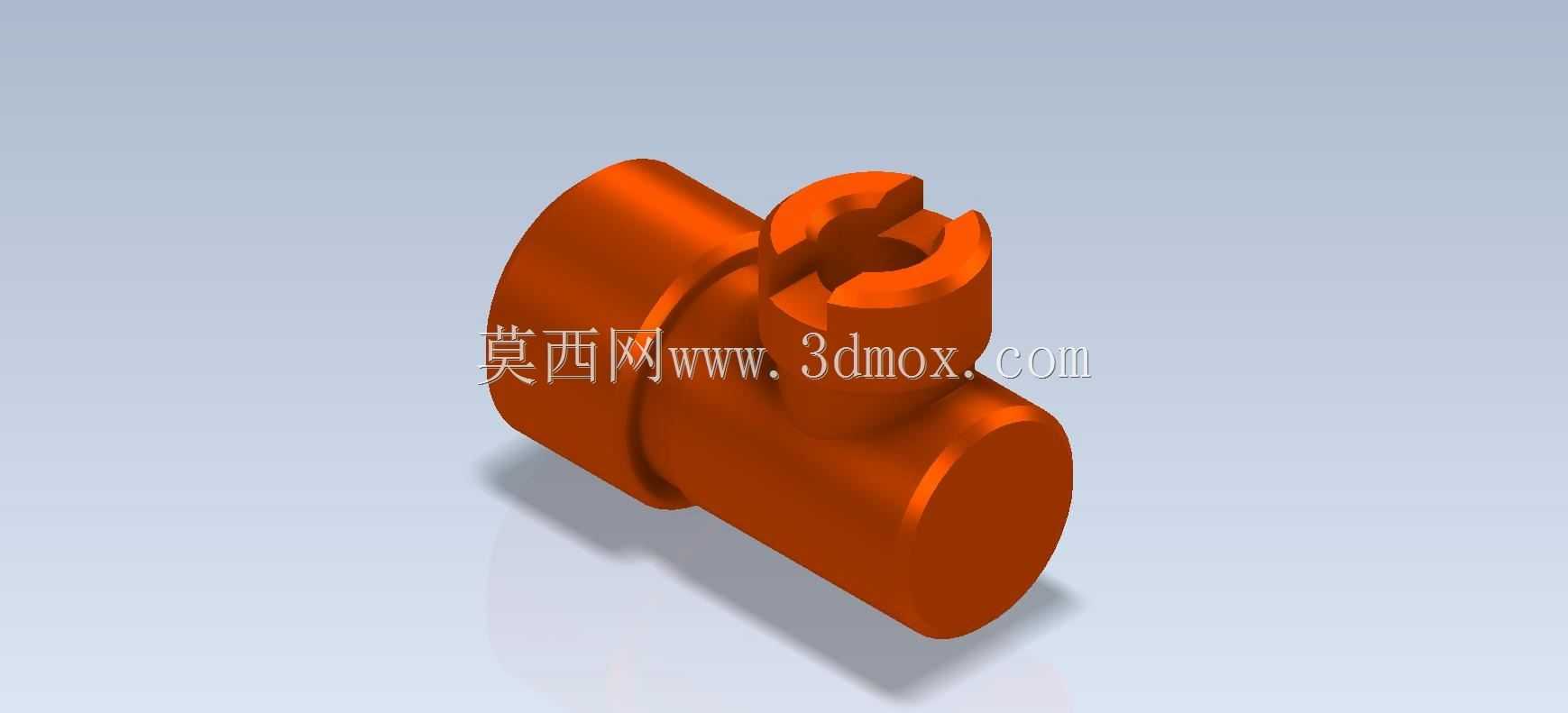

带侧接开槽接口的中空轴类机械零件

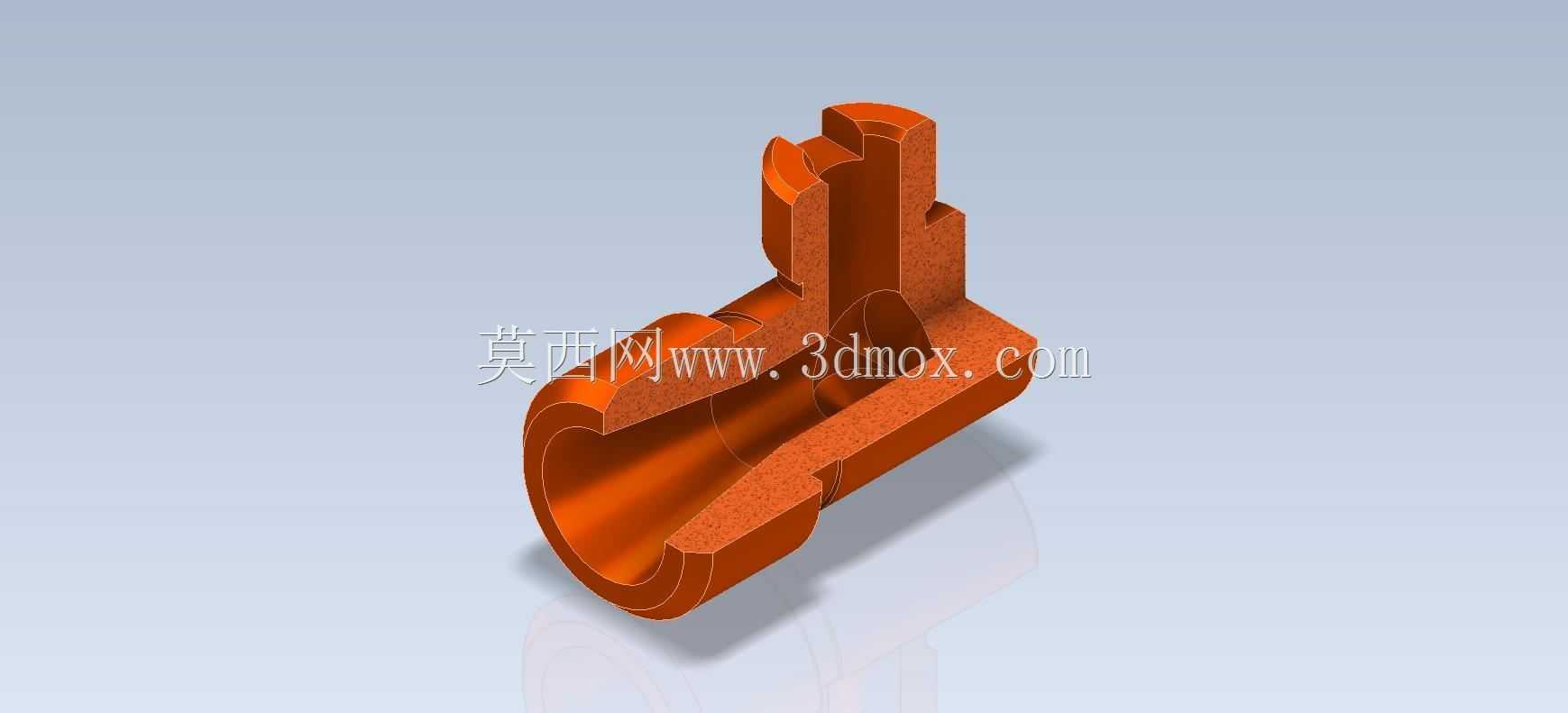

　　这类带侧部开槽接口的中空轴件，在轻工输送设备、小型流体控制模组以及工装夹具的动力传递环节应用十分广泛，日常做设备改造时经常会碰到类似结构的零件测绘与建模需求。从实际使用场景来看，该零件的主体中空通孔并非单纯的减重设计，多数工况下这个通孔承担着穿设导杆、输送低压压缩空气或者润滑介质的作用，相比实心轴结构能大幅简化配套管路的布设逻辑，避免外接管线随轴转动时出现缠绕干涉的问题。侧部凸起的开槽接口是整个零件的功能核心，这个开槽结构并非通用的键槽结构，而是用于和拨叉、连杆类驱动件做卡合连接，转动过程中可以通过拨叉的轴向位移实现轴件的周向锁止或者档位切换，常见于小型手动换向阀、工位切换转轴的结构中。做这类零件的三维建模时，

　　首先要确定主体轴段的同轴度公差基准，主体两段不同外径的圆柱面分别对应轴承安装位和密封件配合位，建模时需要预留对应的配合公差带，轴承配合段的表面粗糙度要求通常在Ra1.6以内，密封件配合段还要考虑导入倒角的设计，避免安装时刮伤密封圈唇口。侧部接口的开槽位置有严格的相位要求，建模时不能随意设定开槽的角度，需要结合配套拨叉的运动行程确定槽口的宽度和深度，槽口的两个侧壁要做平行度约束，槽底的圆角要和拨叉端部的圆角匹配，避免传动过程中出现应力集中导致的槽口崩裂。从安装边界来看，主体轴段的轴向定位依靠轴肩实现，建模时轴肩的高度要符合轴承内圈的定位要求，不能过高导致轴承拆卸困难，也不能过低起不到轴向限位的作用。

　　侧部凸起结构的外圆尺寸要考虑周边的安装间隙，尤其是轴件做回转运动时，凸起部分不能和周边的机架、护板产生运动干涉，通常要预留至少2mm的安全间隙。中空内孔的两端要做倒角处理，一方面是方便穿设管路或者导杆，另一方面也能去除加工毛刺，避免安装时割伤配套的密封软管。这类零件的材质通常选用45号钢做调质处理，部分有耐腐蚀要求的工况会选用304不锈钢，建模时不需要额外标注材质，但结构设计上要考虑不同材质的加工工艺性，比如侧部开槽如果采用铣削加工，槽的宽度要大于铣刀的最小直径，避免出现无法加工的死角。实际装配时，这类轴件通常会搭配两个深沟球轴承做径向支撑，轴承的安装跨距要结合轴的受力情况确定，如果侧部接口承受的径向驱动力较大，

　　需要适当加大两个轴承的跨距来降低轴的挠度，避免转动过程中出现卡滞。很多新手建模时容易忽略侧部接口和主体轴段的过渡圆角，这个位置是应力集中的高发区域，尤其是承受交变载荷的工况下，没有过渡圆角很容易在使用过程中出现根部断裂的问题，建模时必须添加不小于R2的过渡圆角，同时要保证圆角和相邻面的相切连续，避免后续工程图导出时出现线条断裂的问题。另外，中空内孔的同轴度要和外圆基准保持一致，否则穿设在内孔中的导杆或者管路会出现偏磨，长时间运行会导致密封失效或者传动卡滞。做结构校验时，要重点核算侧部开槽位置的剪切强度，当拨叉施加额定驱动力时，槽口侧壁的压应力不能超过材料的许用应力，必要时可以在槽口位置做局部淬火处理提升表面硬度，延长零件的使用寿命。
