带法兰底座叉形铰接连接支座结构

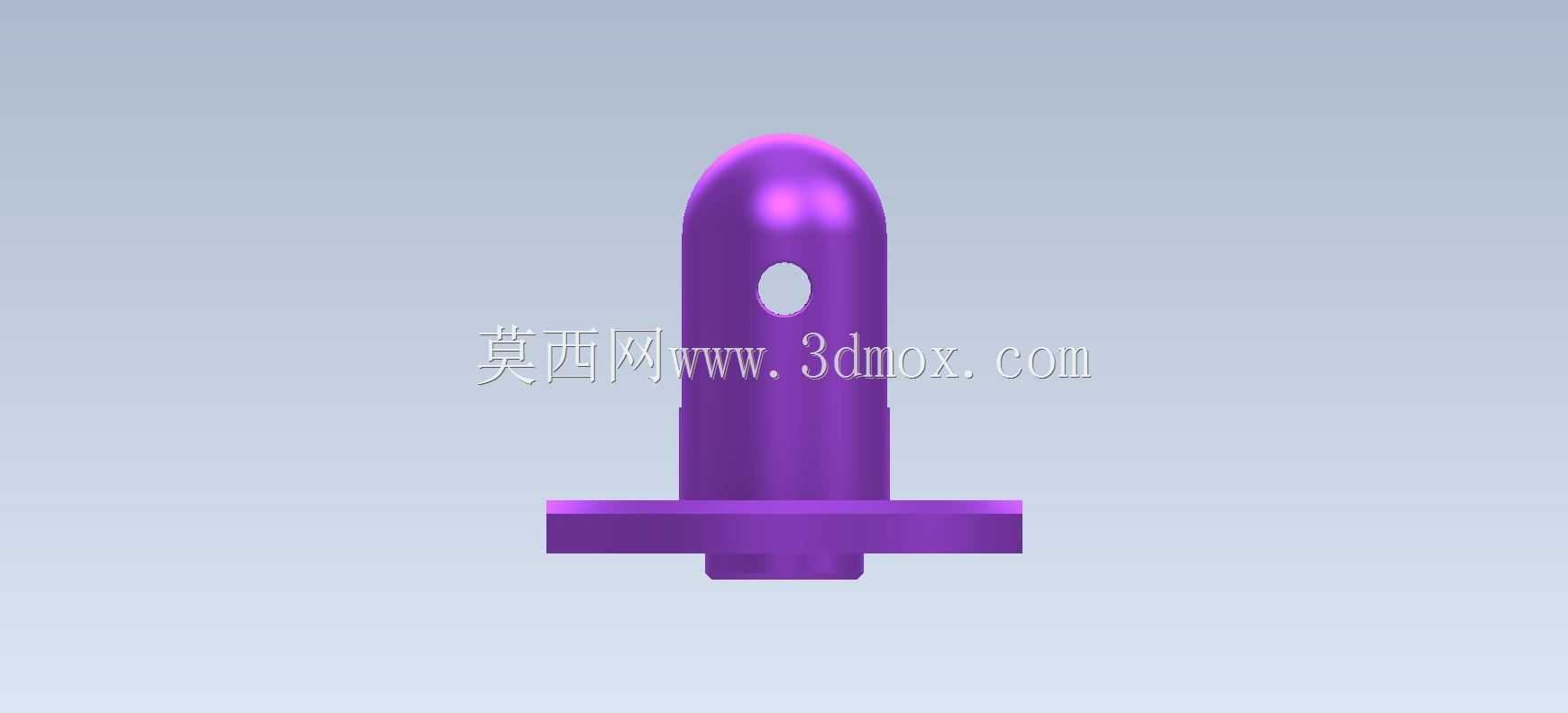

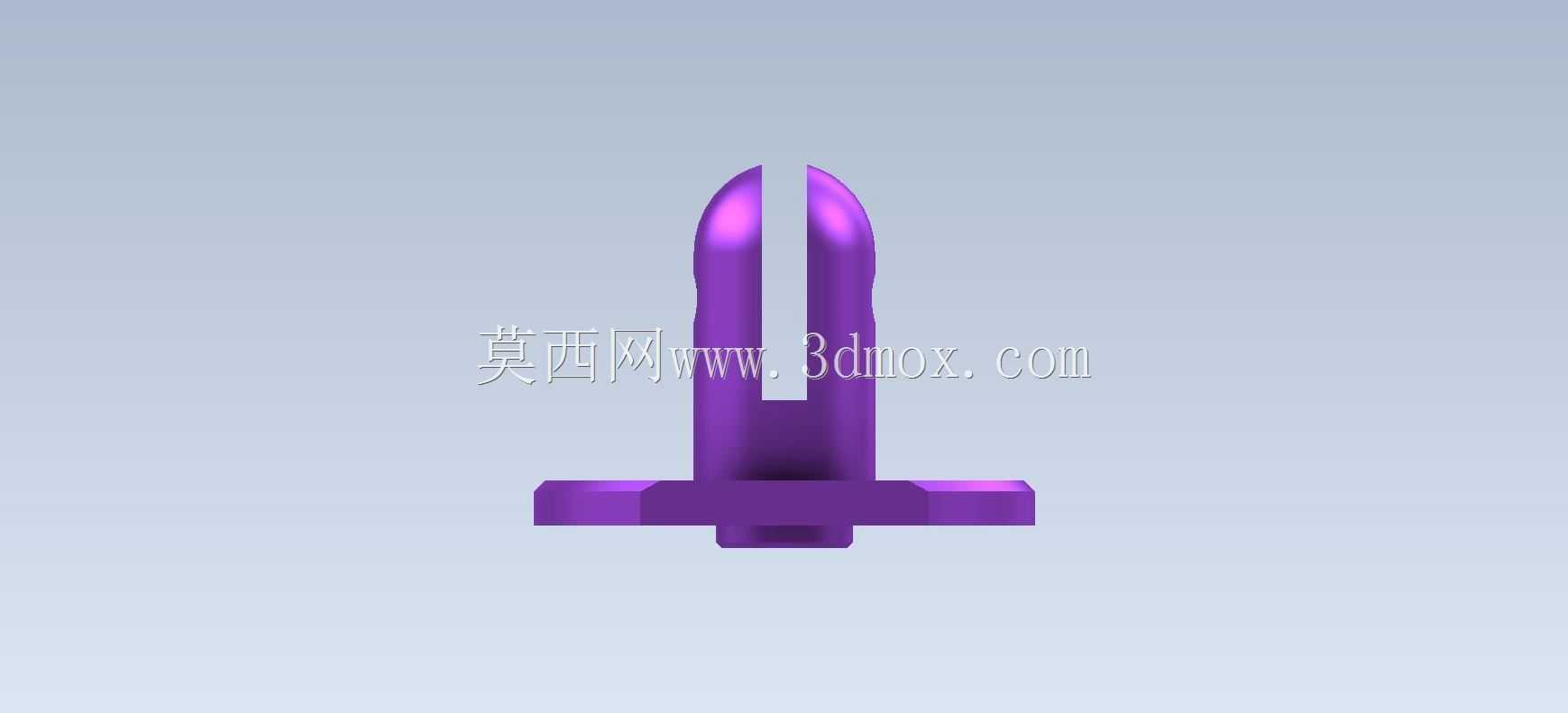

　　这类带法兰底座的叉形铰接支座，在轻工自动化输送线、小型工装夹具定位单元、户外轻型设备铰接支撑场景中应用十分广泛，核心作用是实现两个构件之间的铰接传动，允许被连接件在叉头开槽的平面内完成一定角度的摆动，同时通过底部法兰实现与安装基面的刚性固定，避免铰接点出现径向窜动或轴向偏移。从结构功能来看，上部叉头开有贯通的销轴安装孔，两个平行叉耳的对称度是设计时需要重点控制的形位公差，若叉耳平行度超差，会导致销轴安装后出现卡滞，铰接转动时摩擦力矩陡增，长期运行还会出现销轴偏磨、叉耳受力不均开裂的问题；叉头与底部法兰之间的过渡段采用圆弧过渡设计，避免直角连接处出现应力集中，在承受交变铰接载荷时，能有效分散应力传递路径，降低疲劳断裂风险。

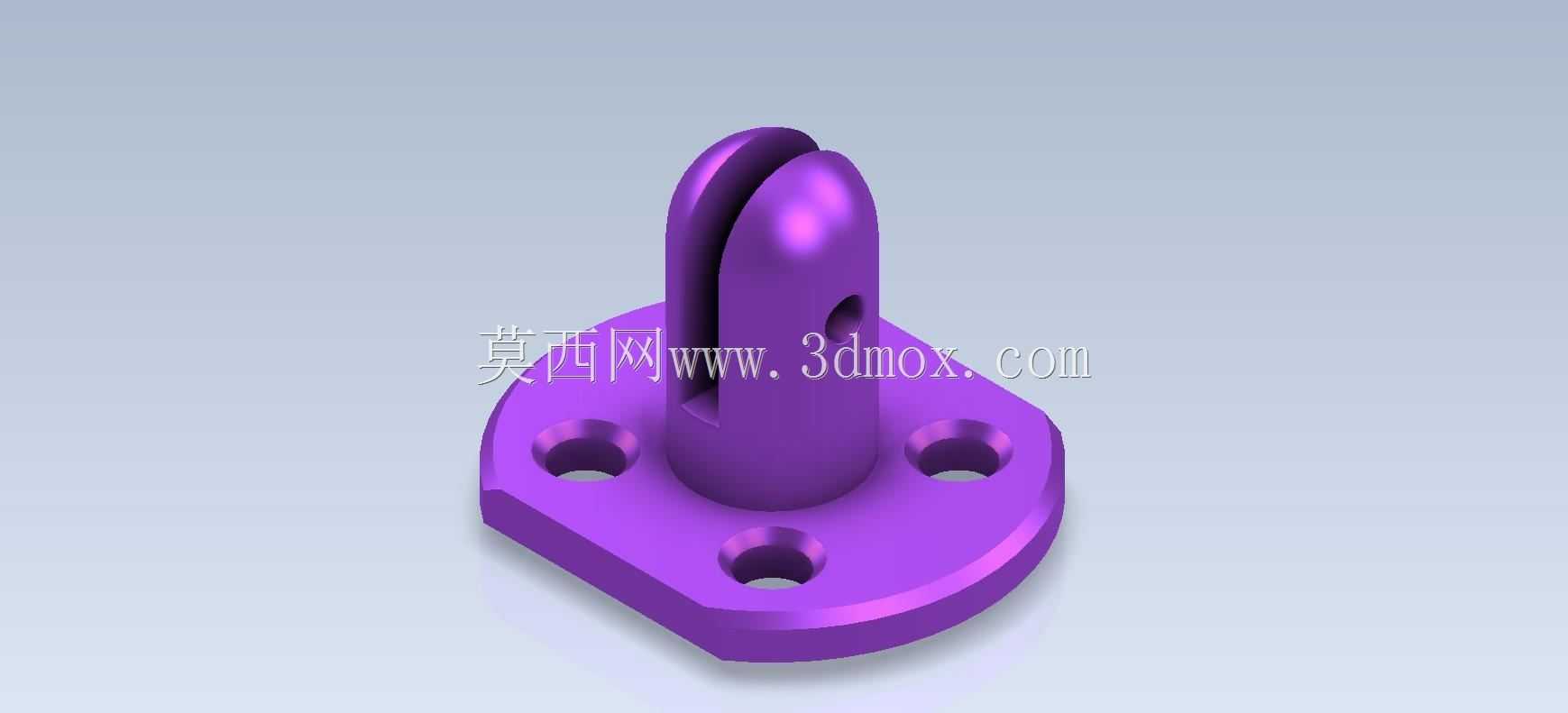

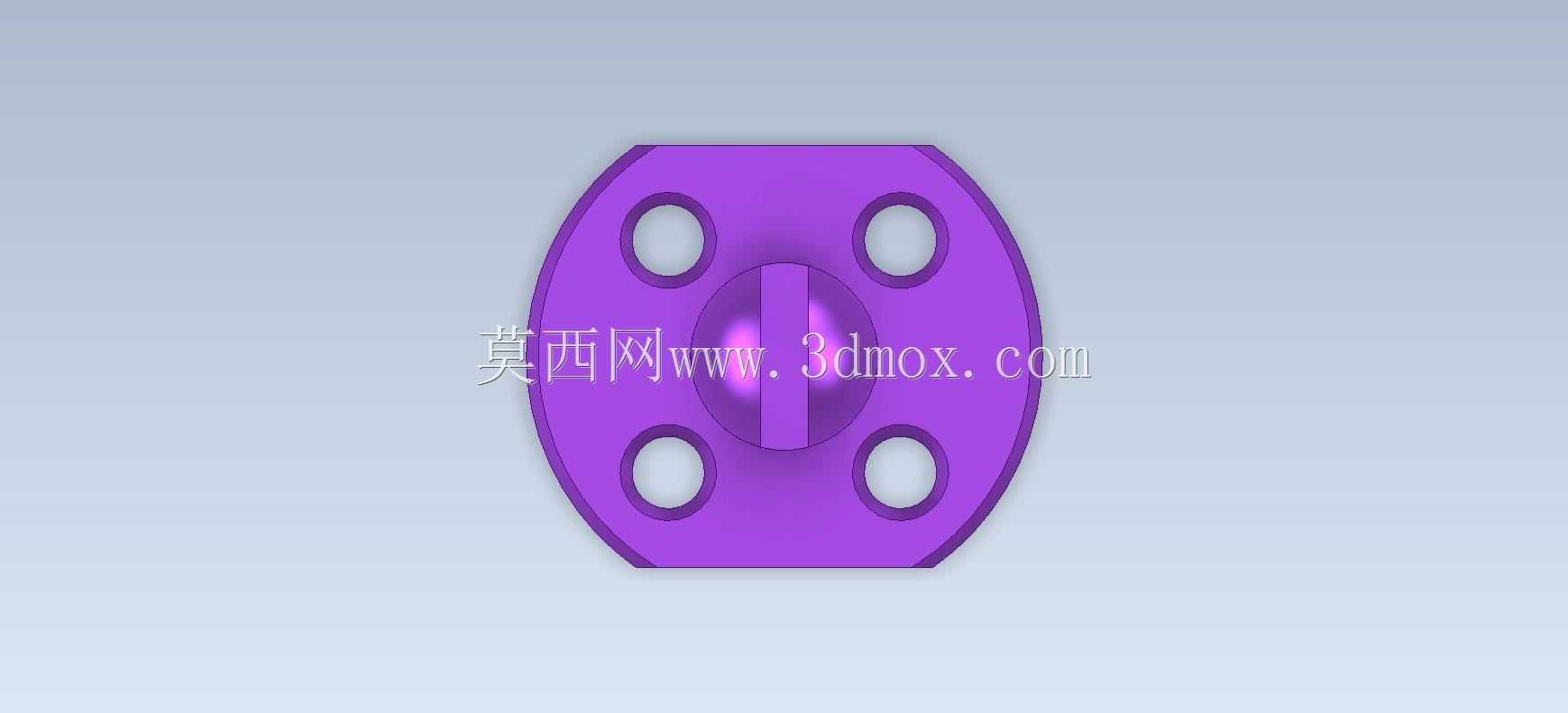

　　底部法兰采用切边圆形结构，相比整圆法兰能在保证安装强度的前提下减少材料占用，四个安装孔沿法兰圆周均匀分布，孔位的位置度公差需要匹配常用的内六角圆柱头螺钉安装尺寸，安装时可根据现场基面的螺栓孔位灵活调整安装角度，切边结构还能在相邻构件间距较小时避免结构干涉，适配紧凑安装空间的布局需求。设计这类零件时，首先要明确铰接端的额定载荷与摆动角度范围，以此确定叉耳的厚度、销轴孔的直径，销轴孔与销轴的配合一般选用间隙配合，保证铰接转动灵活无卡滞，同时要控制配合间隙在合理范围，避免间隙过大导致铰接点晃动影响传动精度；法兰部分的厚度需要根据安装螺栓的规格确定，要保证螺栓拧紧时法兰不会出现压溃变形，四个安装孔的沉头深度需要匹配所选螺栓的头部高度，

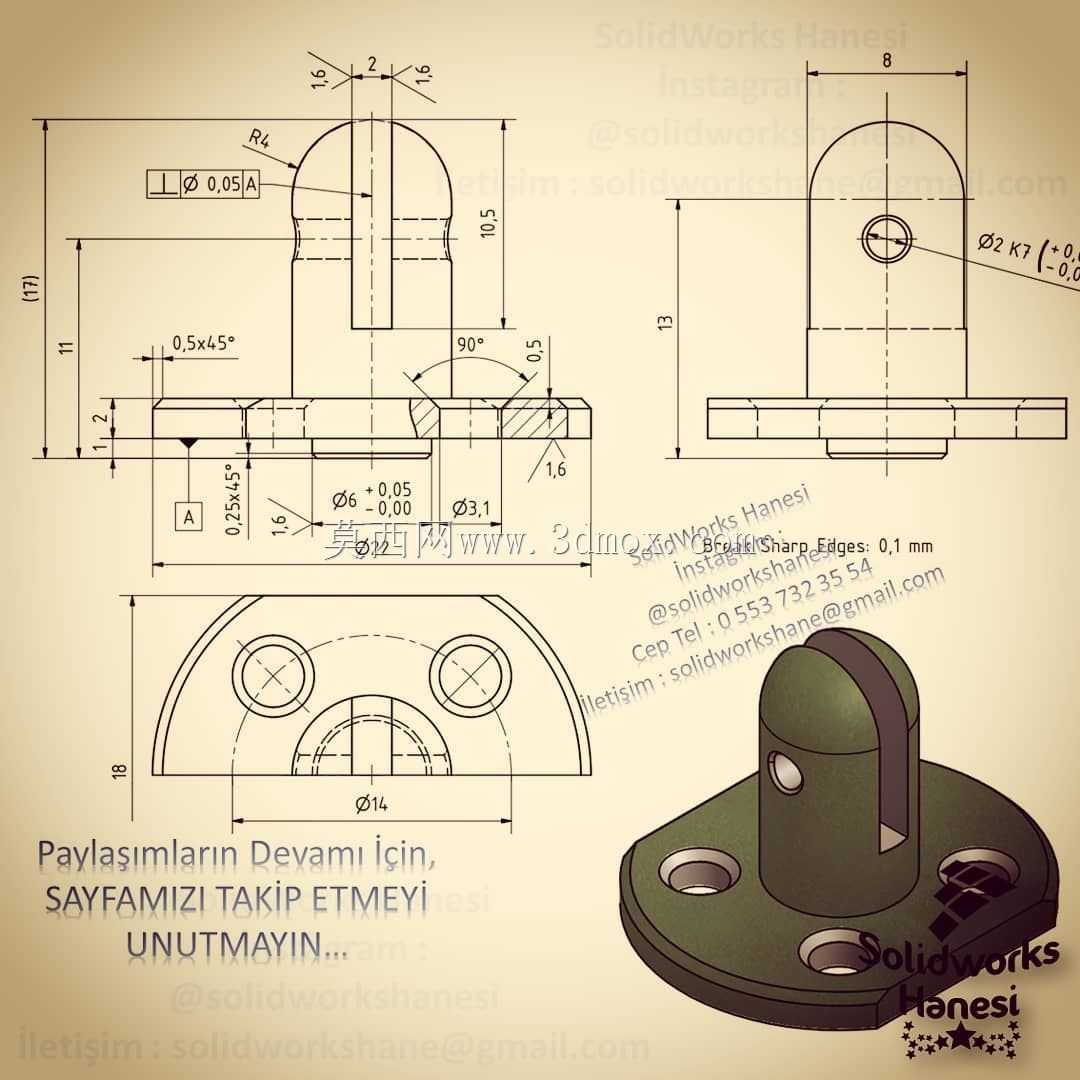

　　保证螺栓安装后头部不突出法兰表面，避免与其他运动构件发生刮擦。从安装边界来看，这类支座安装时需要保证底部法兰与安装基面完全贴合，若基面存在平面度误差，需要在法兰与基面之间加装调整垫片，避免支座安装后出现倾斜，导致叉头的铰接平面与被连接件的摆动平面不共面，产生额外的侧向载荷；铰接销轴安装时需要在销轴表面涂抹润滑脂，降低转动摩擦阻力，同时要在销轴端部加装轴向限位结构，避免设备运行过程中销轴轴向窜动脱出。在三维建模过程中，这类零件的建模逻辑需要遵循加工工艺顺序，首先绘制底部法兰的截面轮廓，拉伸生成法兰基体后，再绘制上部叉头的轮廓进行拉伸，之后对过渡位置添加圆角特征，最后完成安装孔、销轴孔的切除特征，建模时需要注意各特征的草图完全约束，

　　避免后续修改参数时出现特征报错，同时要预留合理的加工余量与公差配合空间，保证生成的工程图能直接指导车间加工生产。这类支座的材质一般根据使用场景选择，常规工况下选用45号钢调质处理即可满足强度需求，在有腐蚀环境的户外场景则可以选用304不锈钢材质，若用于轻量化要求较高的设备上，也可以选用铝合金材质做硬质阳极氧化处理，提升表面耐磨性能。
