带法兰底座双叉耳铰接连接座结构

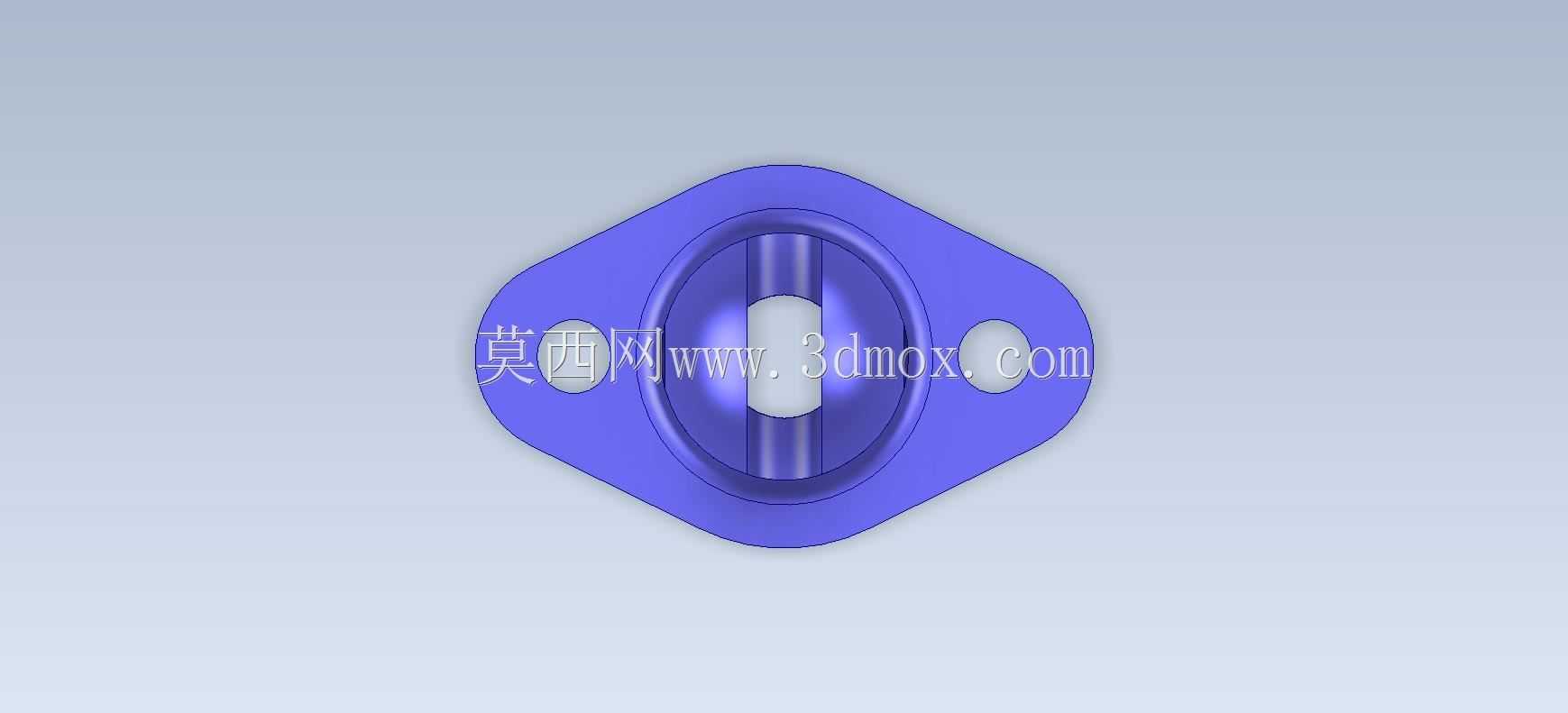

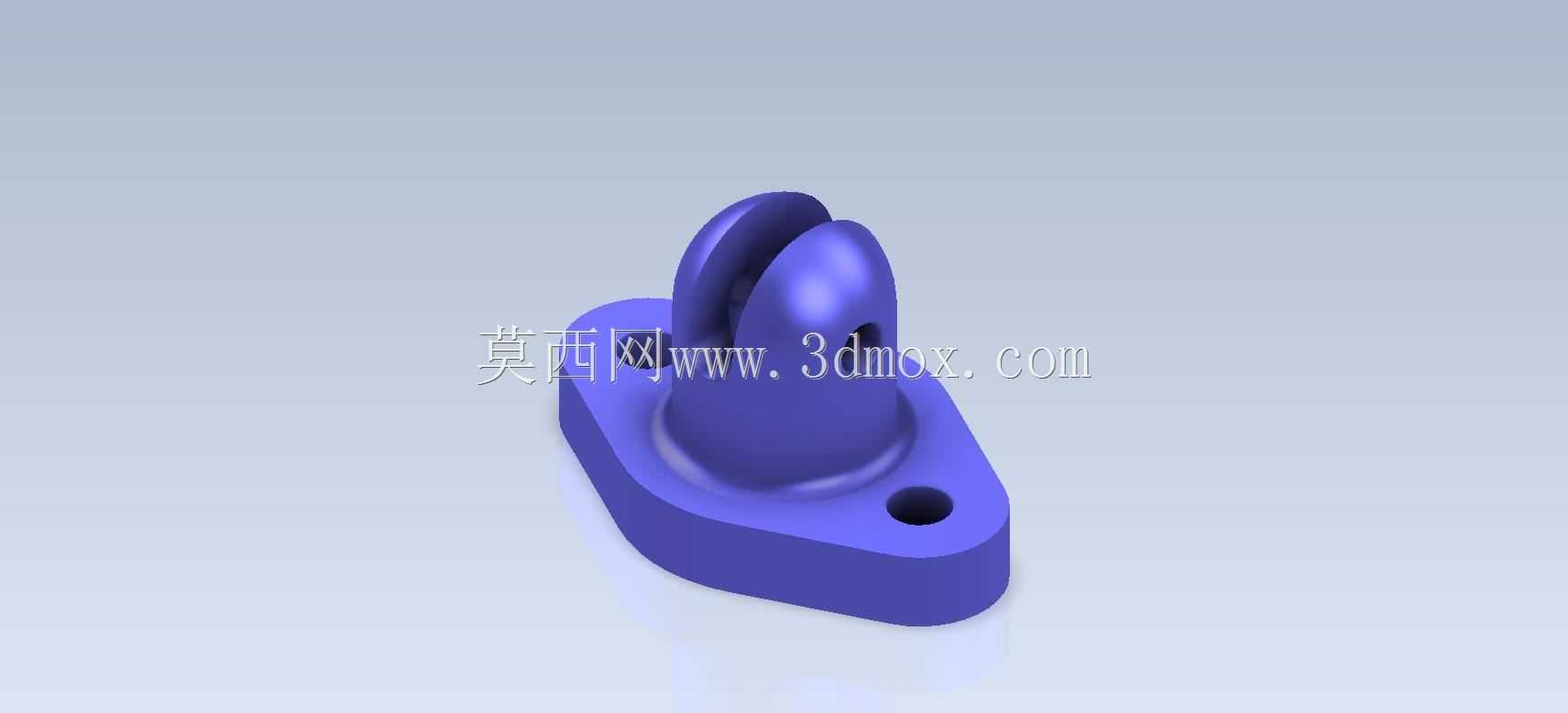

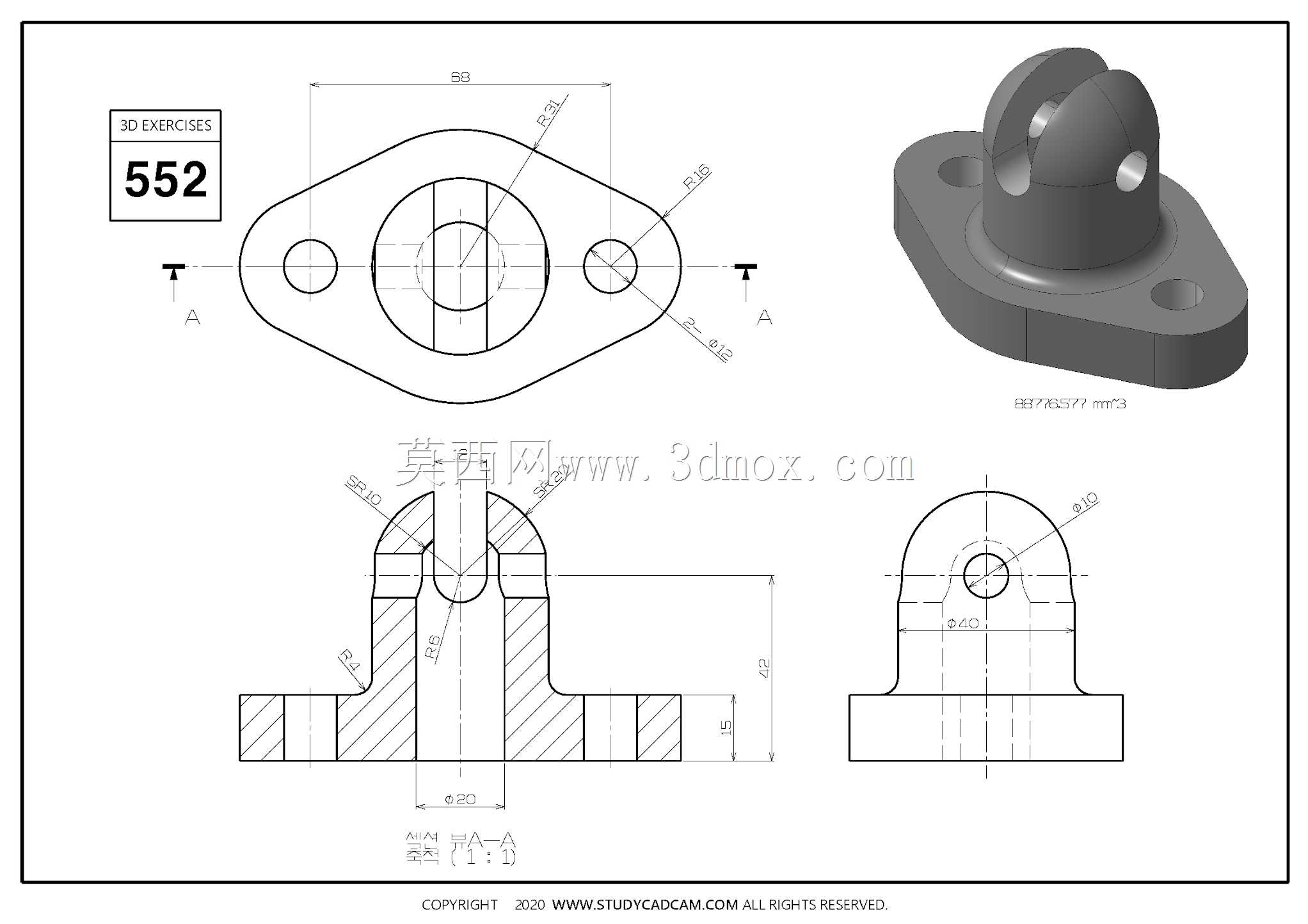

　　这类带法兰底座的双叉耳铰接座，在中小型机械设备的连杆传动、铰接支撑场景中应用十分广泛，常见于轻工机械的摆臂机构、小型输送线的张紧调节结构、手动工装夹具的铰接支点位置，核心作用是作为固定端铰接支座，为配套的销轴类连接件提供稳定的安装基准，同时通过法兰底座实现与设备机架的刚性连接，承受铰接部位传递的径向载荷与小幅摆动扭矩。从结构功能来看，零件分为底座与铰接耳两个核心功能段，底部的近似腰形法兰底座是安装定位的核心，底座上预留的单个通孔用于穿装固定螺栓，安装时可通过腰形轮廓的余量调整小幅安装位置，降低机架安装孔的加工精度要求，底座与上部耳座之间做了大圆弧过渡，避免直角连接处的应力集中，在承受交变摆动载荷时能有效减少应力开裂风险。

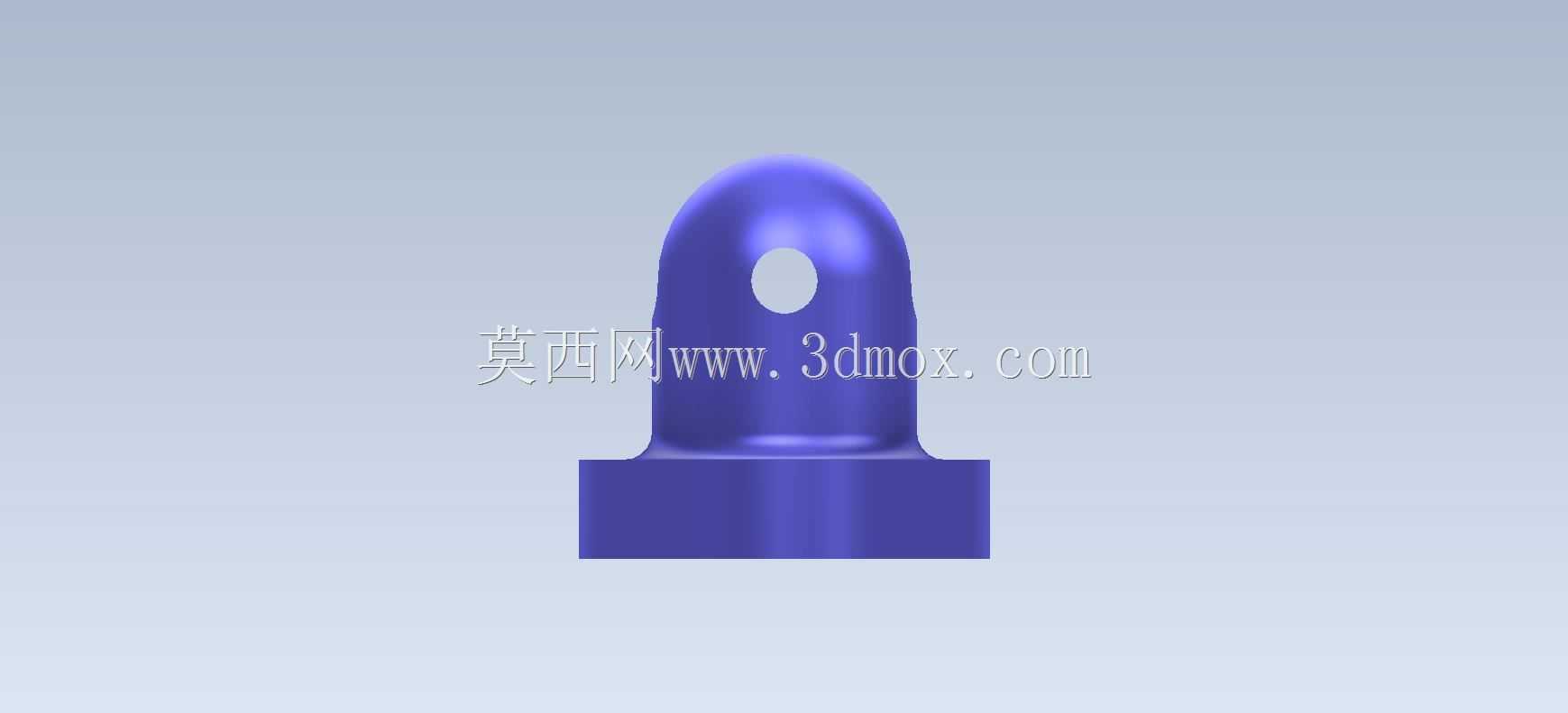

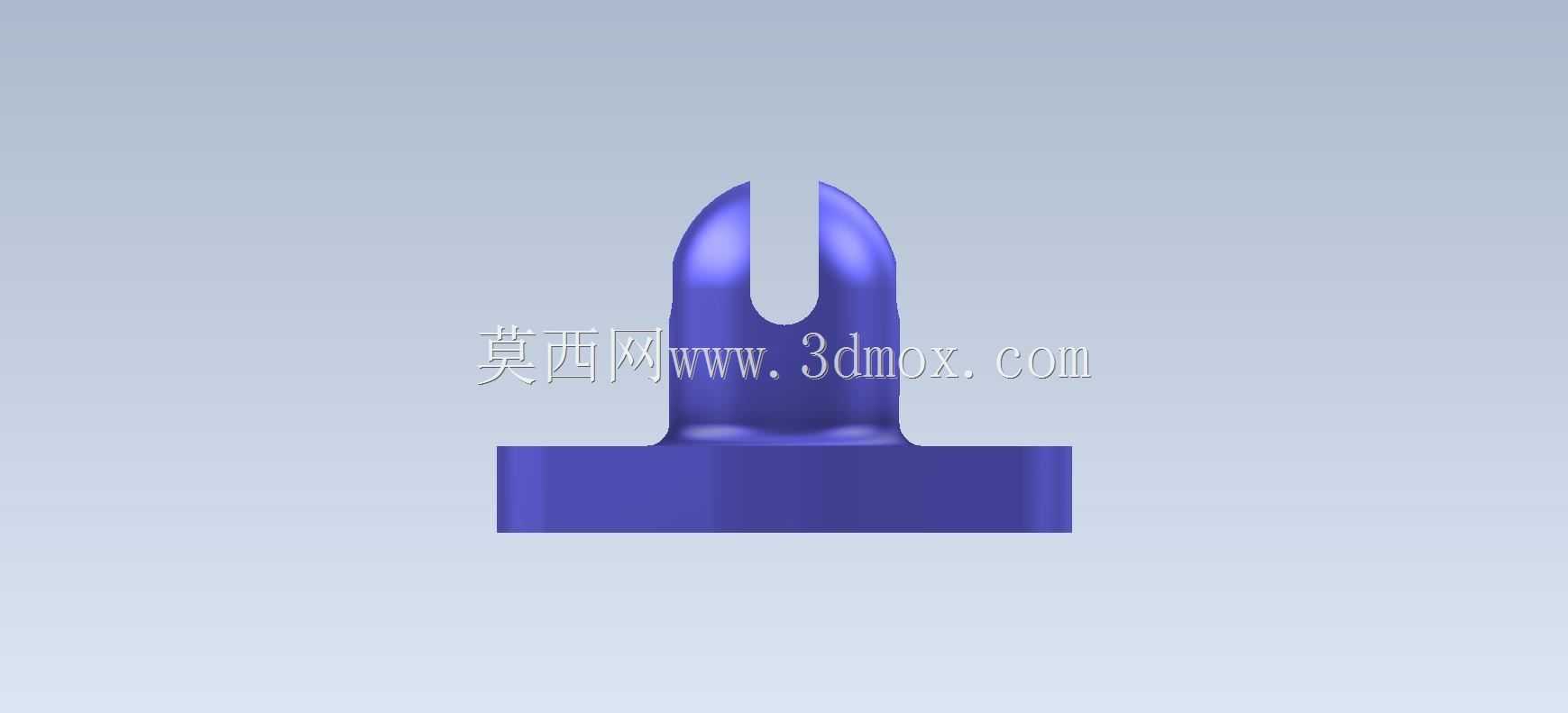

　　上部的双叉耳结构是铰接功能的实现部位，两个平行的耳片同轴预留销轴孔，用于穿装铰接销轴，连接对应的摆臂、连杆类活动零件，耳片顶端做了圆弧收边处理，既避免安装操作时锐边划伤操作人员，也能减少与配套活动件的运动干涉，耳片之间的开槽宽度决定了配套铰接件的厚度适配范围，设计时需要根据配套连杆的端部厚度预留合理的配合间隙，既要保证活动件摆动顺畅无卡滞，也要避免间隙过大导致铰接晃动、传动精度下降。从建模设计思路来看，这类零件的建模需要优先确定安装基准面，以法兰底座的底面作为第一设计基准，先绘制底座的腰形轮廓草图，拉伸得到底座基体后，再以上部耳座的中心轴线为参考绘制双叉耳的截面轮廓，通过拉伸切除得到耳片之间的开槽，之后对所有棱边做等半径圆角处理，

　　尤其是底座与耳座衔接的过渡圆角、耳片内侧的根部圆角，这些位置的圆角参数直接影响零件的结构强度，不能随意简化省略。销轴孔的位置需要严格与底座安装面保持垂直，保证穿装销轴后铰接活动件的摆动平面与安装面平行，避免出现运动别劲的问题，底座上的安装孔中心需要与耳座的对称中心保持同轴度要求，防止安装后铰接点偏载，加速销轴与孔的磨损。从安装边界来看，这类铰接座的整体占用空间较小，法兰底座的轮廓尺寸决定了安装时需要在机架上预留的平面区域，安装孔的孔径适配常用的内六角圆柱头螺栓，安装后耳片的突出高度决定了铰接活动件的摆动空间范围，设计选型时需要核对活动件的最大摆角，确保摆动过程中不会与底座、机架表面发生碰撞。零件的壁厚设计遵循等强度原则，

　　底座厚度满足螺栓预紧力下的刚性要求，不会因螺栓锁紧出现底座变形，耳片厚度根据承受的最大铰接载荷计算确定，保证在额定载荷下耳片不会出现弯曲变形、销轴孔不会出现椭圆化磨损。这类零件作为基础铰接结构件，虽然结构不复杂，但细节设计直接影响整套铰接机构的使用寿命与运行稳定性，建模过程中需要重点关注各特征之间的位置公差、过渡结构的工艺性，确保设计出的零件既满足功能要求，也能适配常规的铣削、注塑或者3D打印加工工艺，不需要特殊的定制刀具或者复杂工装就能完成加工。
