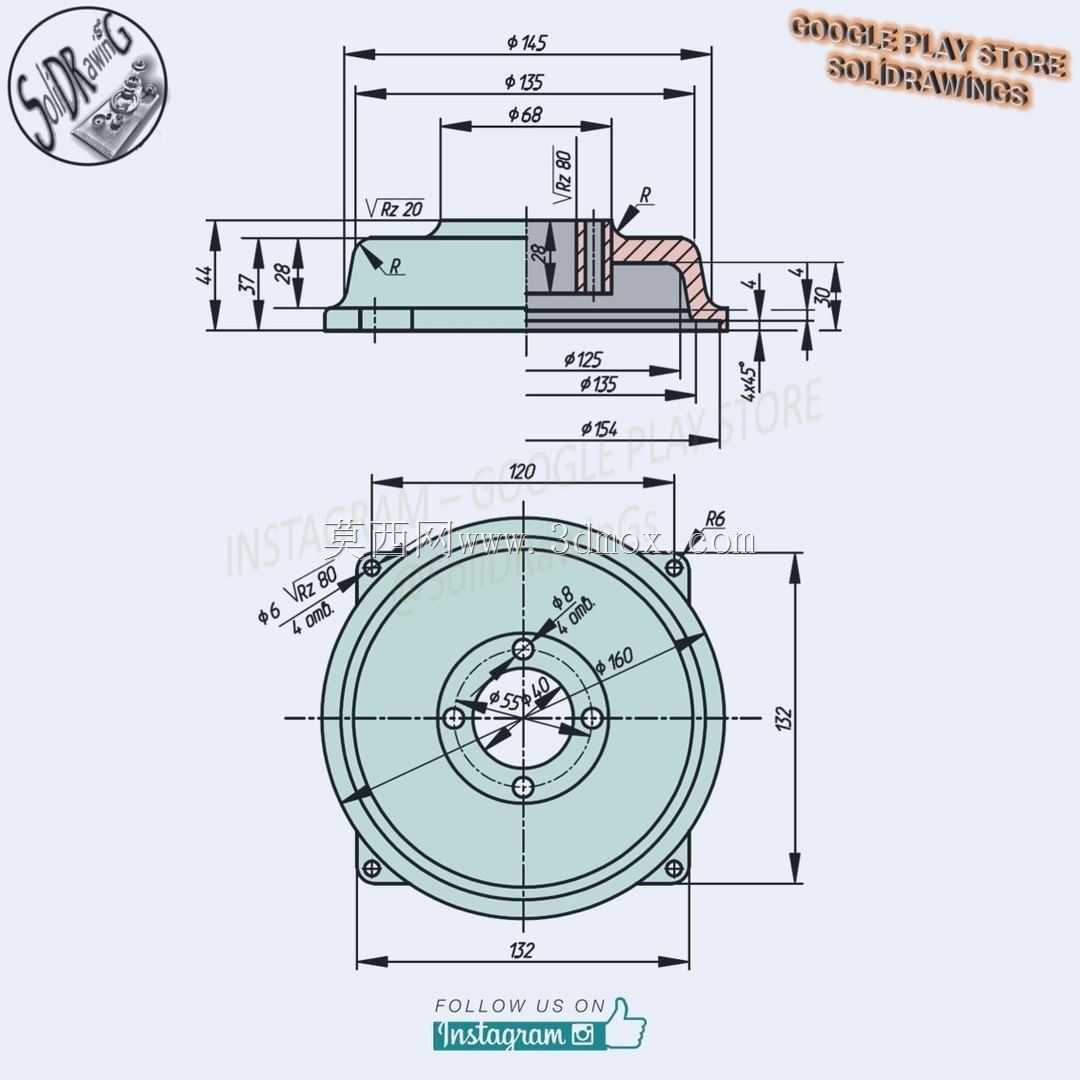

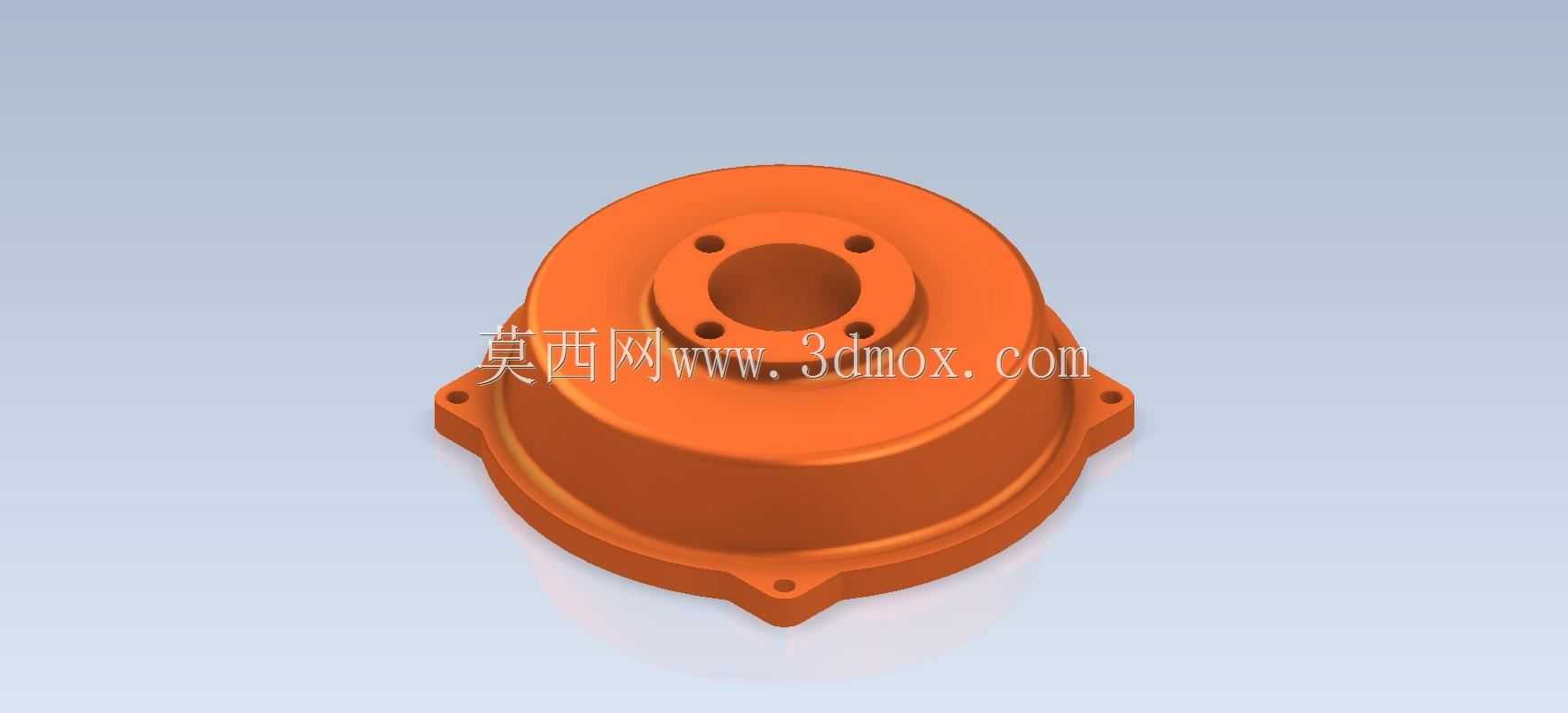

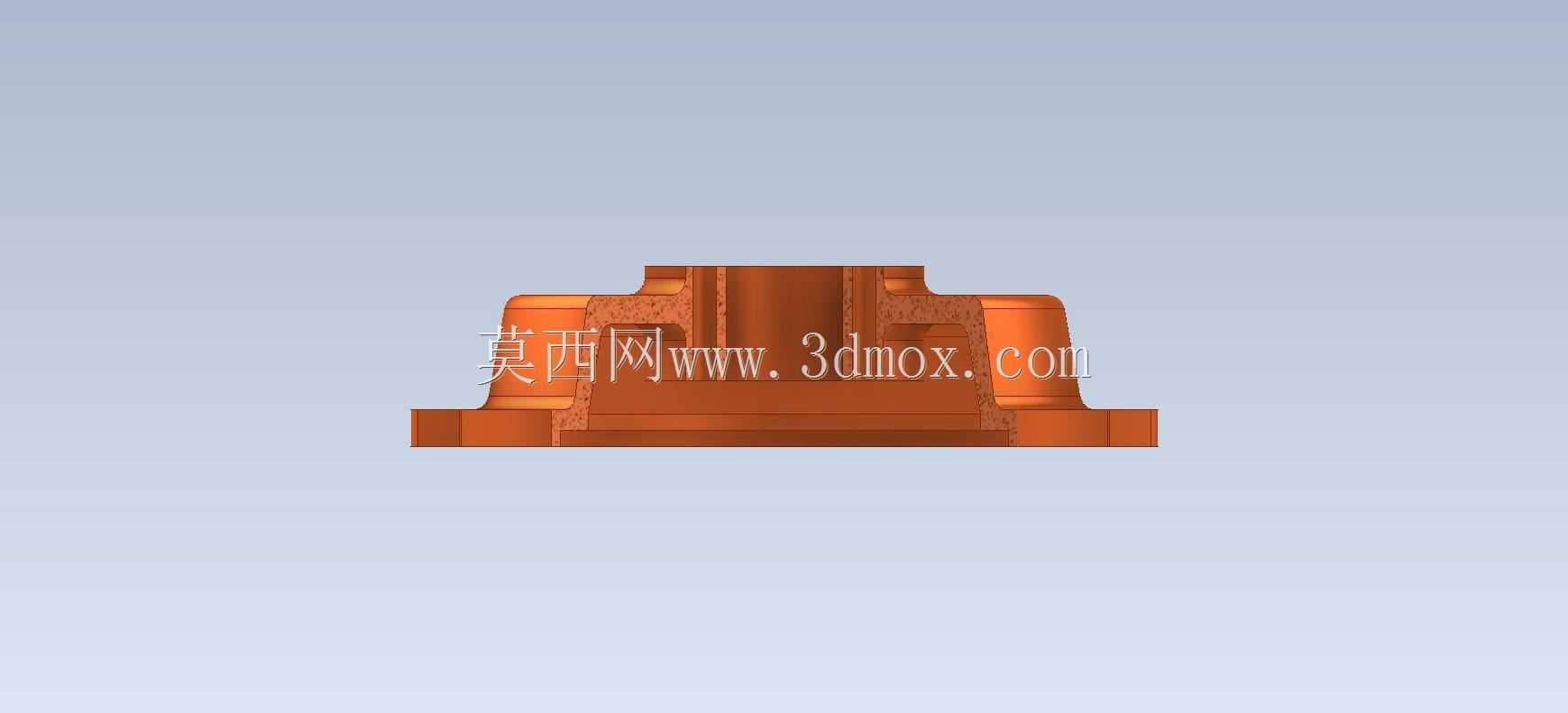

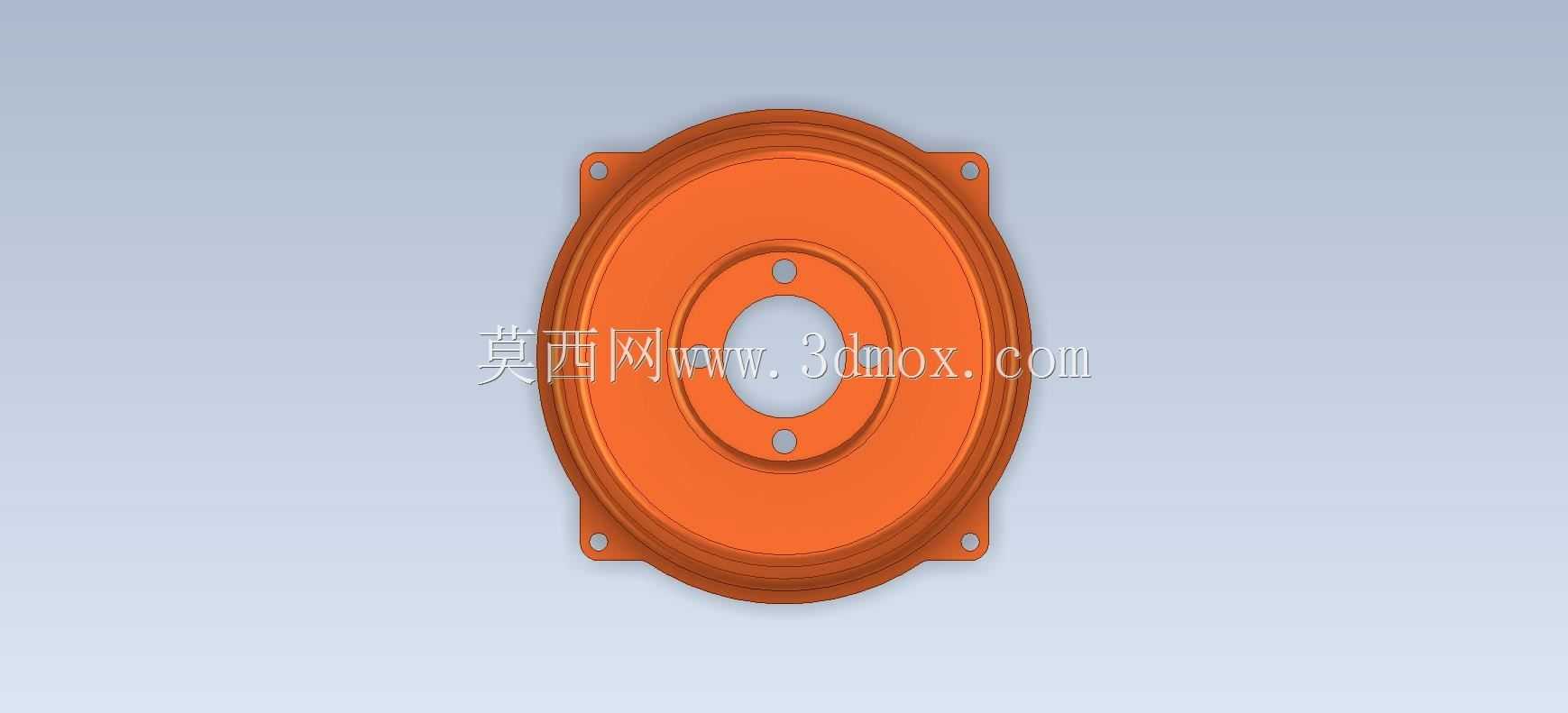

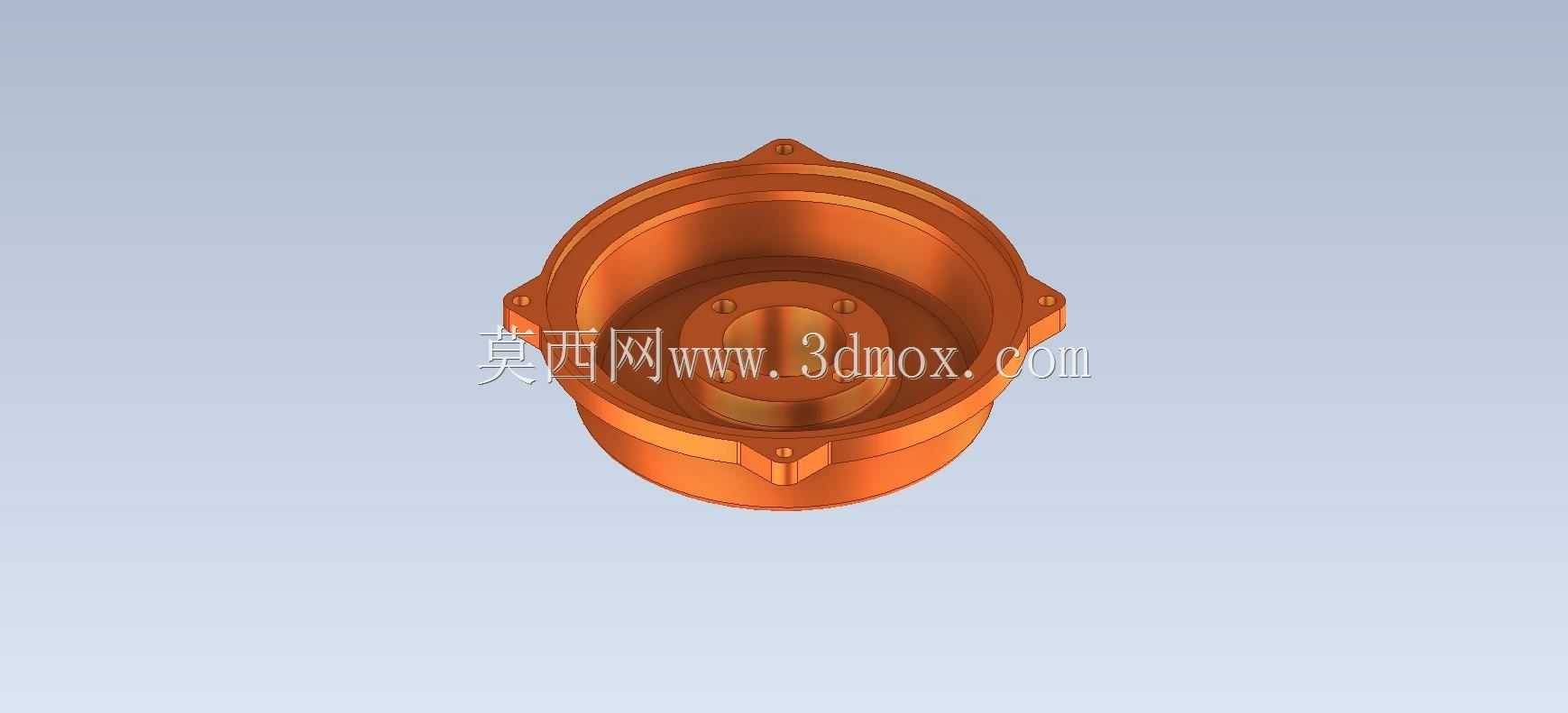

这类带周向安装耳的法兰式端盖,在回转类动力设备的腔体密封场景中应用十分广泛,不管是小型齿轮传动箱的端部封盖、液压泵站的阀组腔体封板,还是中小型电机的非输出端端盖,都能见到这类结构的身影,核心作用是实现腔体的轴向定位、密封防护,同时为内部轴承、密封件提供稳定的安装基准面。从结构细节来看,端盖主体采用阶梯式回转腔体设计,中心区域的内孔是为穿装传动轴或者预留轴承外圈安装位预留的,孔周均匀分布的四个螺纹孔,是用来固定轴承压盖或者密封挡圈的,能避免设备运行过程中轴承出现轴向窜动,也能阻挡腔体内部的润滑油脂外泄,同时阻挡外部的粉尘、切削液等杂质进入腔体内部破坏传动副。周向延伸出的三个带安装孔的凸耳,是整个端盖的安装定位结构,
三个安装点呈120度均匀分布,相比四点安装的结构,能更好地适配安装面存在微小平面度误差的场景,降低安装时的螺栓预紧力对端盖本身形位精度的影响,避免端盖受迫变形导致中心孔与轴的同轴度超差,加剧密封件的磨损。设计这类端盖的时候,首先要匹配对应腔体的止口尺寸,端盖嵌入腔体的止口段外径要与腔体内孔采用小间隙配合,配合公差一般选H7/h6即可,既能保证装配时的定位精度,又不会因为配合过紧导致装配困难。中心孔的尺寸要根据穿过的轴径或者安装的轴承外圈尺寸来确定,如果是带轴承安装位的端盖,轴承位的公差要选K7级的过渡配合,保证轴承外圈安装后不会出现跑圈的问题。安装凸耳的厚度要根据螺栓的规格来核算,一般M6的螺栓对应凸耳厚度不小于5mm,
M8的螺栓对应厚度不小于6mm,避免螺栓拧紧时凸耳出现断裂变形。端盖主体的壁厚要根据腔体的工作压力来调整,常压润滑腔体的话壁厚取4-6mm就能满足刚度要求,如果是带压的液压腔体,壁厚要适当加厚到8mm以上,同时要在止口位置设计O型圈安装槽,保证静密封的可靠性。从安装边界来看,这类端盖的最大外缘由三个安装凸耳的外圆决定,设计时要注意凸耳的外伸长度不能超过相邻部件的安装间隙,避免装配时出现干涉;安装孔的中心圆直径要与腔体端部的螺纹孔中心圆完全一致,孔位公差控制在±0.1mm以内,保证螺栓能顺利穿装。另外端盖的外表面做了圆弧过渡处理,没有尖锐的棱角,一方面是铸造或者注塑成型时能减少应力集中,避免零件成型后出现开裂变形,
另一方面也能避免安装维护时划伤操作人员。这类端盖的材质一般根据使用场景选择,常规工况下用HT200灰铸铁铸造即可,减震性能好成本低;如果是轻量化要求高的设备可以选用压铸铝合金,重量轻散热好;如果是有耐腐蚀要求的工况,可以选用304不锈钢或者工程塑料材质。在建模过程中,这类回转类带均布特征的零件,优先采用旋转命令生成主体基体,再对安装凸耳做单独拉伸后进行圆周阵列,能很好地保证特征的均布精度,同时减少建模步骤,后期修改参数的时候也能快速调整尺寸,比如修改中心孔直径、安装孔中心距、壁厚等参数时,只需要调整对应的草图尺寸就能完成整体更新,不需要重构特征。另外要注意所有的转角位置都要做不小于R1的圆角过渡,避免应力集中,安装孔的位置要做沉头处理,保证螺栓拧紧后头部不会突出端盖表面,避免与其他部件发生干涉。
