可更换式定位锁紧套管结构设计

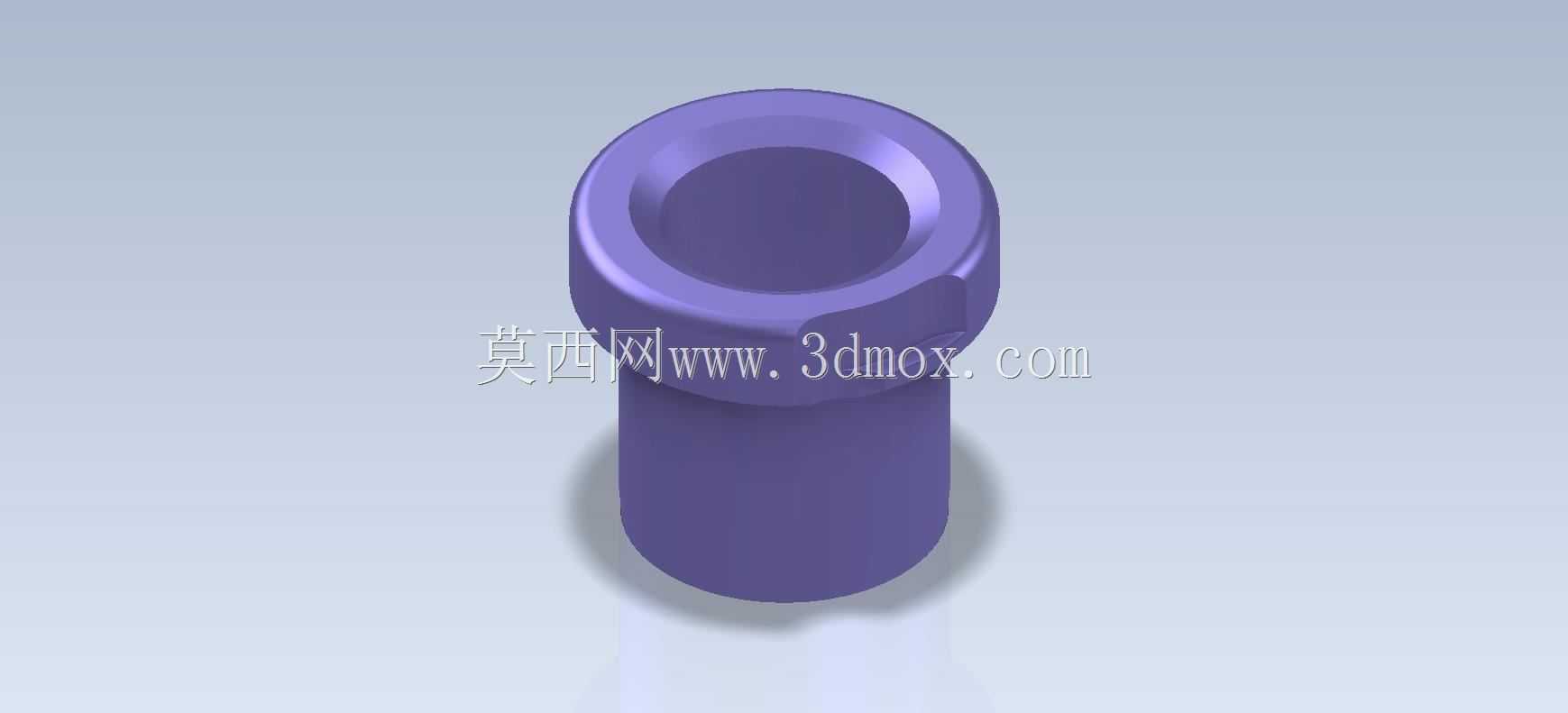

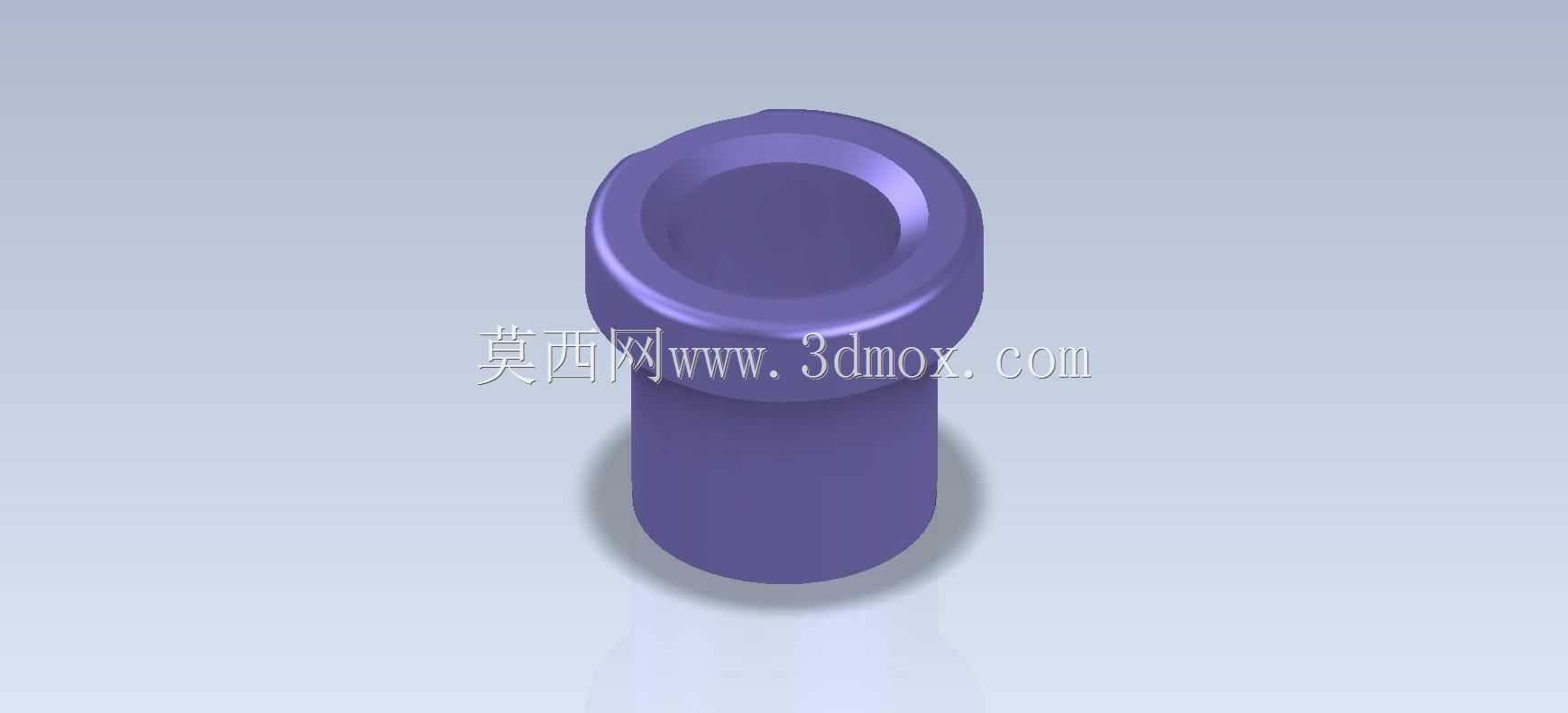

　　这类可更换套管在工业装配场景中应用十分广泛，常见于工装夹具的定位工位、流体管路的快换接驳段、小型动力设备的轴端防护套，以及自动化生产线的工件导向通道，核心作用是在不改动主体基座结构的前提下，快速完成易磨损段的替换，大幅降低设备维护的停机时长与改造成本。从结构功能来看，该套管上端设计有带侧缺口的凸缘结构，这个缺口并非工艺瑕疵，而是专门适配基座上的定位销做周向防转，安装时只需将套管插入基座孔位，旋转小角度让缺口卡入定位销，就能实现周向锁止，避免套管在受轴向力或者周向摩擦时出现跟转移位；凸缘的下端面则作为轴向定位面，和基座安装面完全贴合，保证套管插入深度的一致性，不需要额外加装轴向固定挡圈，简化了安装步骤。套管主体采用等直径圆柱段设计，

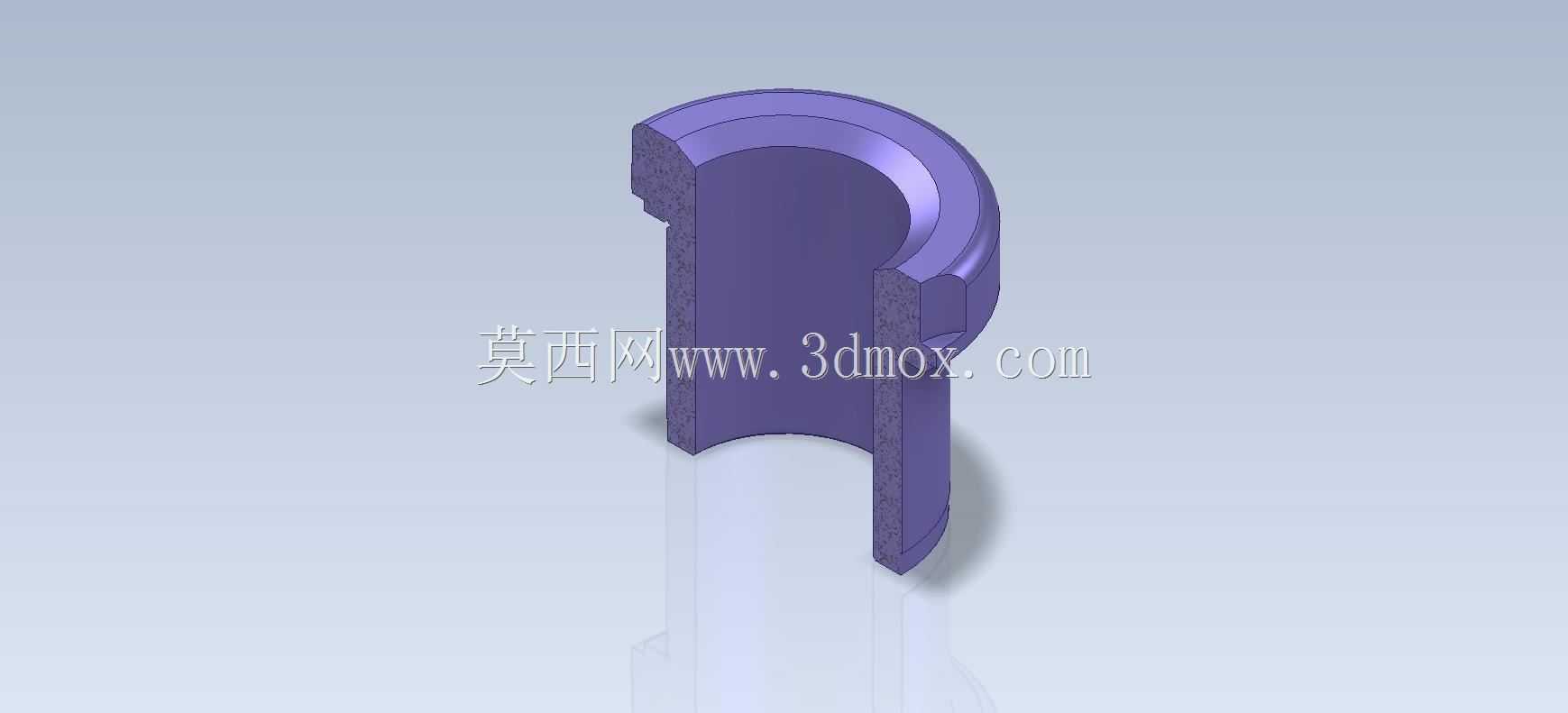

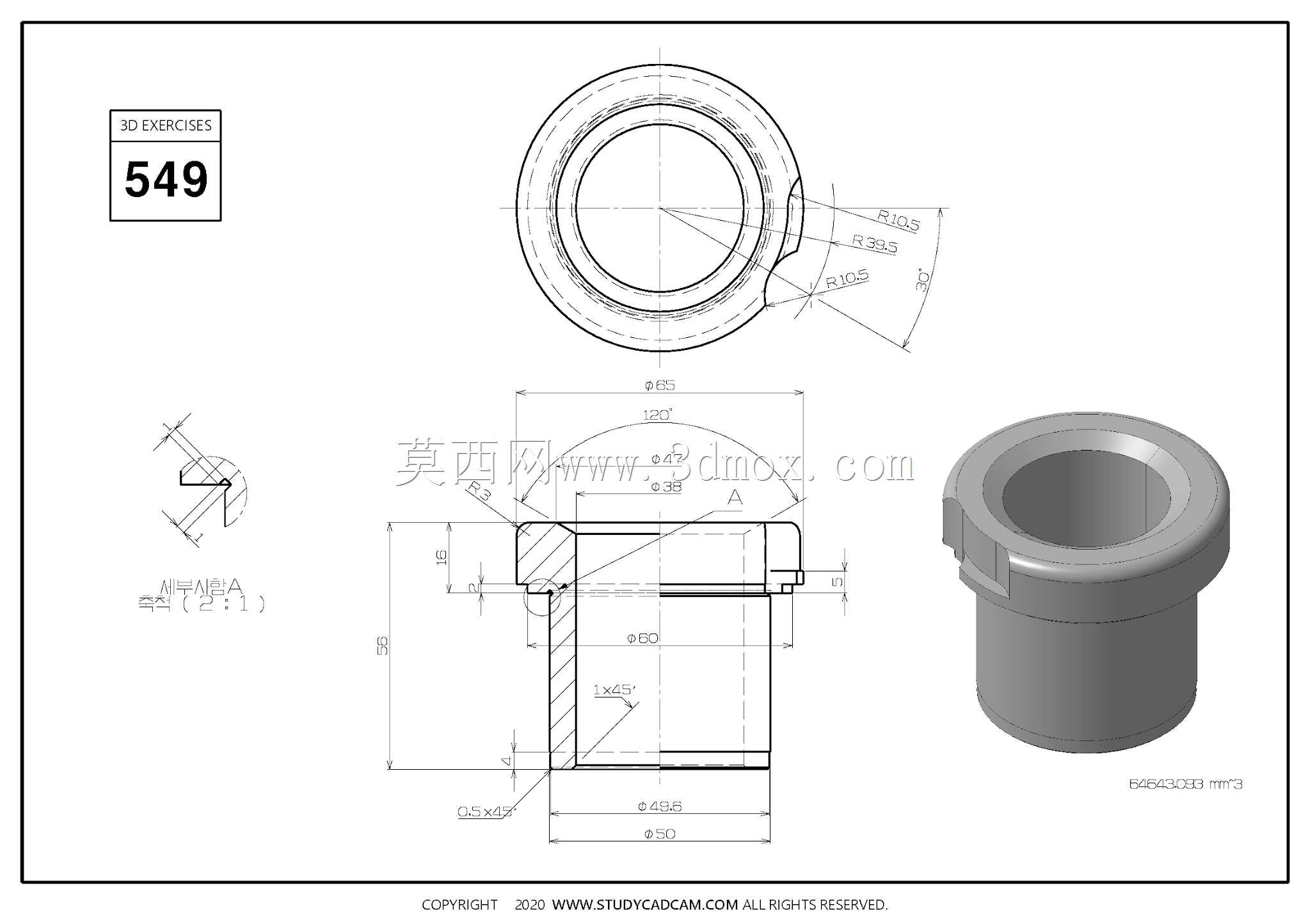

　　内壁为光滑通孔，根据应用场景不同，内壁可以做不同公差等级的加工：如果作为轴类导向套使用，内壁会采用H7级公差配合，和滑动轴保持小间隙滑动配合，表面做硬化处理降低摩擦系数；如果作为流体接驳套使用，内壁会做粗糙度Ra0.8以下的抛光处理，减少流体阻力同时避免介质残留。设计这类套管时，首先要确认安装边界：上端凸缘的外径要比基座安装沉孔大1-2mm，保证轴向定位面有足够的接触面积，不会在受力时压溃基座接触面；凸缘的厚度要根据承受的轴向载荷计算，常规轻载工况下厚度取3-5mm即可，重载冲击场景需要加厚到8mm以上，同时在凸缘和圆柱段的衔接位置做R0.5-R1的圆角过渡，避免应力集中导致衔接处断裂。主体圆柱段的外径和基座安装孔采用过渡配合，

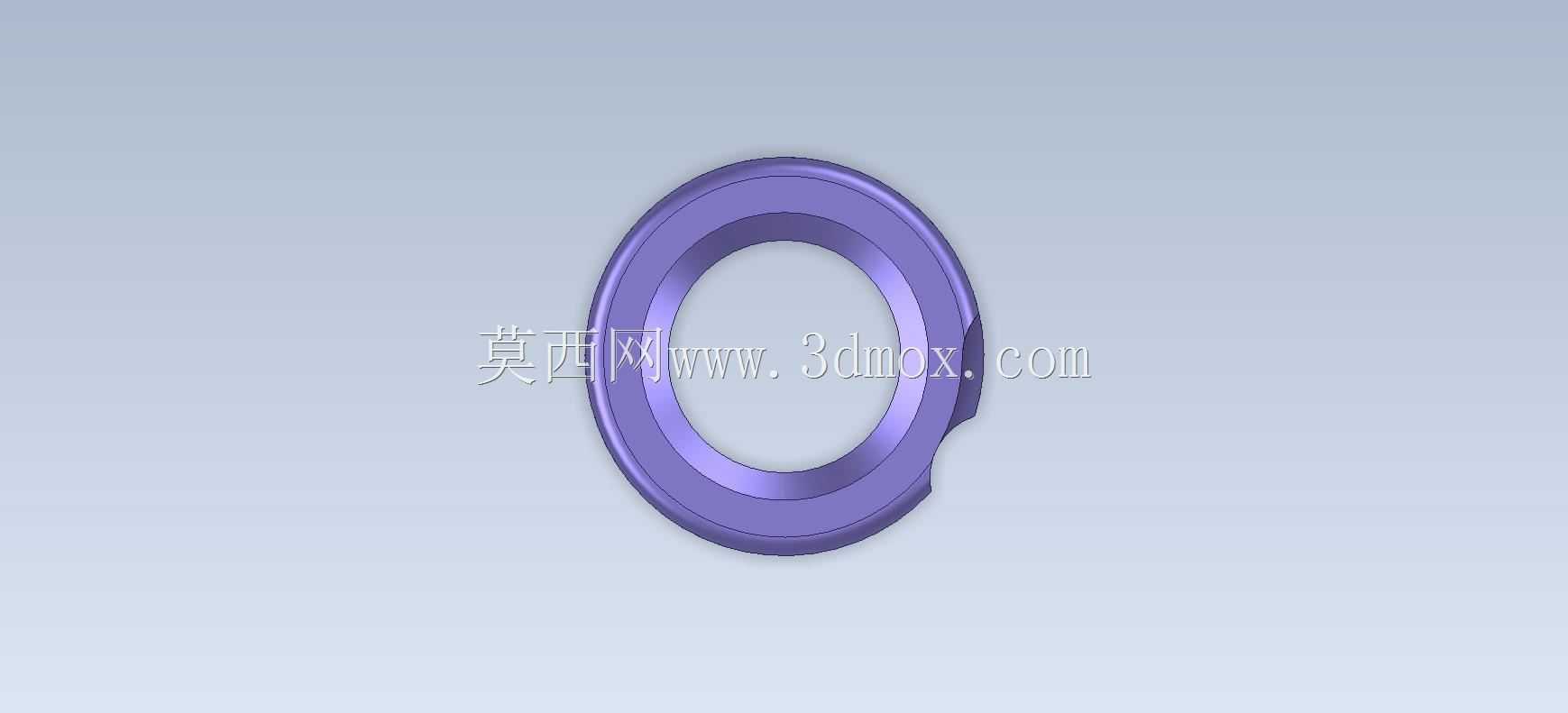

　　既保证安装时的同轴度，又不会因为过盈量太大导致拆卸困难，毕竟可更换设计的核心就是拆装便捷，配合公差一般选H7/k6，安装时用铜锤轻敲即可到位，拆卸时用拔销器勾住上端凸缘就能快速拉出。侧部的锁紧缺口宽度要比定位销直径大0.1-0.2mm，缺口的深度要和定位销伸出基座面的高度匹配，保证旋转锁止后凸缘下端面能完全贴紧基座，不会出现轴向窜动；缺口的两个侧壁要做小倒角处理，安装时能引导定位销顺利滑入，降低对位难度，适合产线工人快速换型操作。从实际使用的角度，这类套管的磨损主要集中在下端入口处和内壁接触段，所以设计时可以在下端入口做15度的导入倒角，既方便工件或者轴类插入，也能减少入口处的磕碰损伤；如果是用于磨损较快的工况，

　　还可以在圆柱段外壁加工浅环槽储存润滑脂，延长单次维护的使用周期。不同于一体式的基座孔结构，这种可更换套管把易磨损的部位做成独立标准件，主体基座不需要做整体热处理或者高硬度加工，只需要加工出常规精度的安装孔即可，大幅降低基座的加工成本，当套管磨损到公差超差时，只需要花几十秒更换新套管，设备就能恢复原有精度，不需要对基座进行镗孔修复，尤其适合批量生产的自动化产线、频繁换型的工装夹具，以及需要定期维护的流体管路系统。在尺寸链校核上，要重点关注套管的总长度和凸缘厚度的公差，因为轴向定位是靠凸缘端面实现的，总长度的公差会直接影响内部工件的定位深度，一般长度公差控制在±0.05mm就能满足大部分工业场景的使用需求，如果是高精度定位场景，可以将凸缘下端面做磨削加工，保证平面度在0.02mm以内，避免安装后出现倾斜导致内壁偏磨。另外，上端的凸缘外侧做了圆角处理，没有尖锐棱角，既避免安装时划伤操作人员，也能减少和周边零件的干涉，在空间紧凑的安装位里，圆角结构能让套管顺利穿过周边的结构间隙，不会出现卡滞。
