带防滑竖纹的旋钮式端盖结构设计

　　日常做结构设计练手时，这类带防滑纹路的旋钮端盖是很常见的练习载体，别看零件整体尺寸不大，在各类小型设备、仪器面板上的应用场景非常广泛，从民用小家电的调节旋钮，到工业控制机柜的手动调节端盖，再到小型流体管路的手动封盖，都能见到这类结构的身影。做这个零件的建模时，首先要考虑的是实际使用中的握持手感，外圆周的竖纹设计不是为了装饰，而是为了增大手动旋转时的接触摩擦力，避免手上沾有油污、汗液时出现打滑的情况，竖纹的凸起高度不能太高，否则握持时会硌手，也不能太浅，否则起不到防滑效果，通常这类小型旋钮的防滑纹凸起高度控制在0.8-1.2mm之间，纹路的间距保持在2-3mm，刚好能贴合指腹的触感，旋转施力的时候不会打滑也不会有明显的异物感。

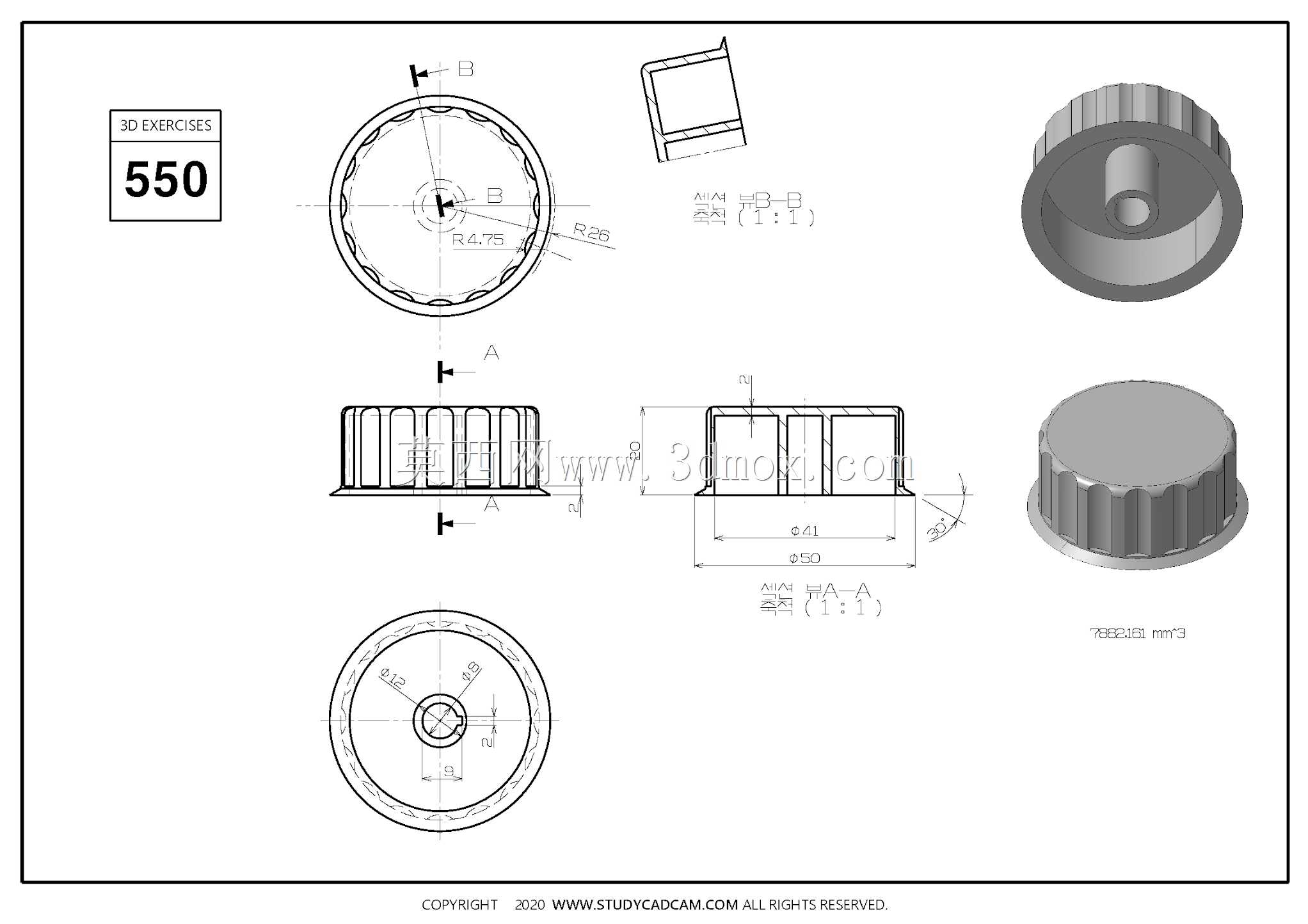

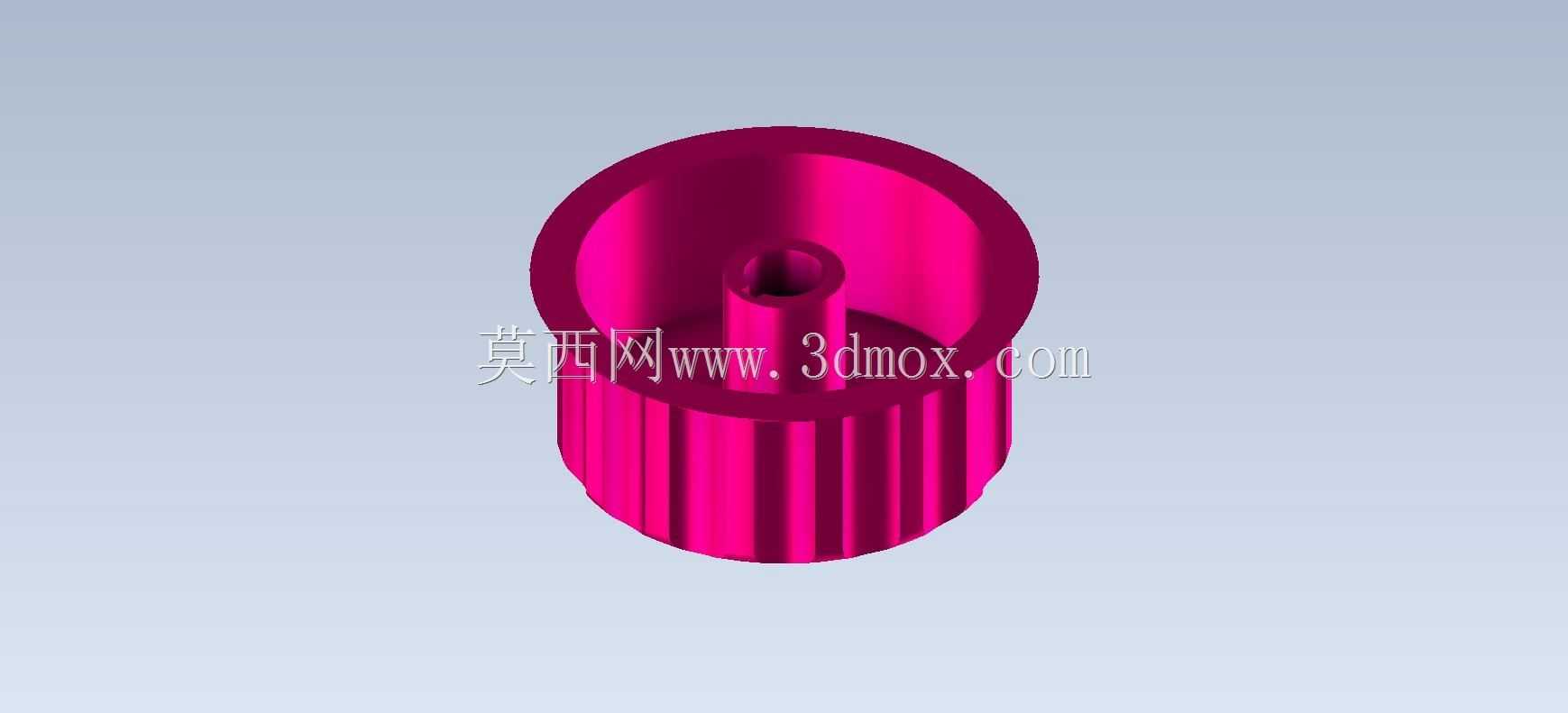

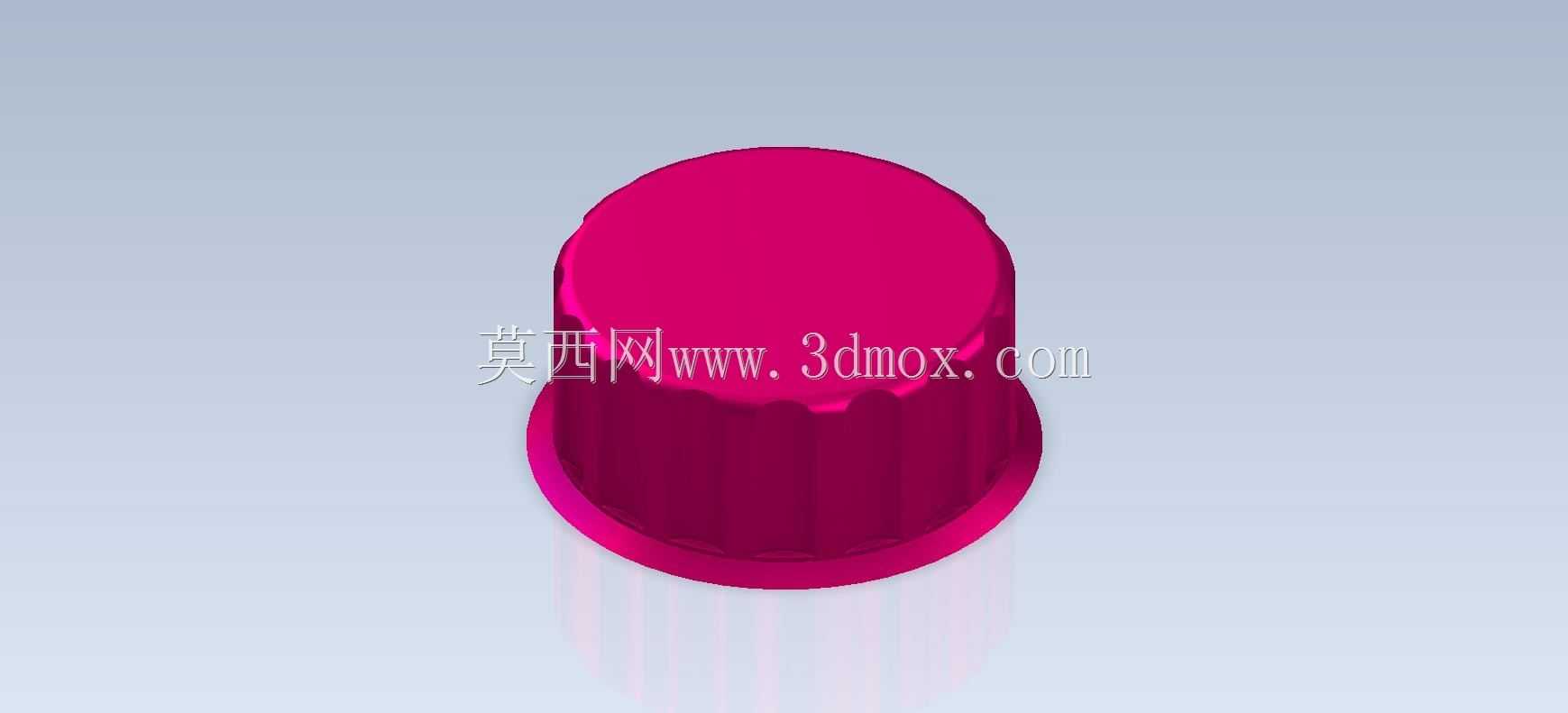

　　零件的整体结构分为三个部分，顶部是封闭的圆形平面，作为旋钮的施力端面，平时手动按压或者旋转时，指腹可以贴合在这个平面上施加轴向的力，中间段是带防滑纹的圆柱主体，是旋转施力的主要接触区域，底部是向外延伸的凸缘结构，这个凸缘的作用是安装限位，当旋钮装配到对应的基座上时，凸缘的下端面会和基座的安装面贴合，起到轴向定位的作用，避免旋钮旋转时过度下沉，同时凸缘的外径比中间的防滑段大出2-3mm，也能在安装后遮挡基座的安装缝隙，起到一定的防尘作用。建模的时候要注意各个特征之间的过渡圆角，顶部平面和防滑段的连接处不能做直角，否则不仅加工的时候容易出现应力集中，日常使用时直角边缘也容易划伤手指，通常这个位置做R0.5的圆角过渡就足够，

　　底部凸缘和主体的连接处也要做对应的圆角，一方面是降低注塑或者机加工时的应力集中，避免零件在受到侧向冲击力的时候出现断裂，另一方面也能在装配时起到导向作用，让旋钮更容易卡入对应的安装位。这类零件的安装边界通常要匹配对应的基座孔径，一般来说这类小型旋钮的适配安装孔径在15-25mm之间，整体的高度不会超过30mm，属于小型手动操作零件，设计的时候还要考虑零件的壁厚均匀性，如果是采用注塑工艺生产，整体壁厚要保持在2-2.5mm之间，避免出现壁厚差异过大导致的注塑缩痕、翘曲等问题，如果是采用机加工方式制作，就要注意防滑纹的加工工艺，竖纹可以采用滚花加工的方式一次成型，效率更高，成本也更低。实际使用中，这类旋钮端盖通常会和内部的调节轴配合，

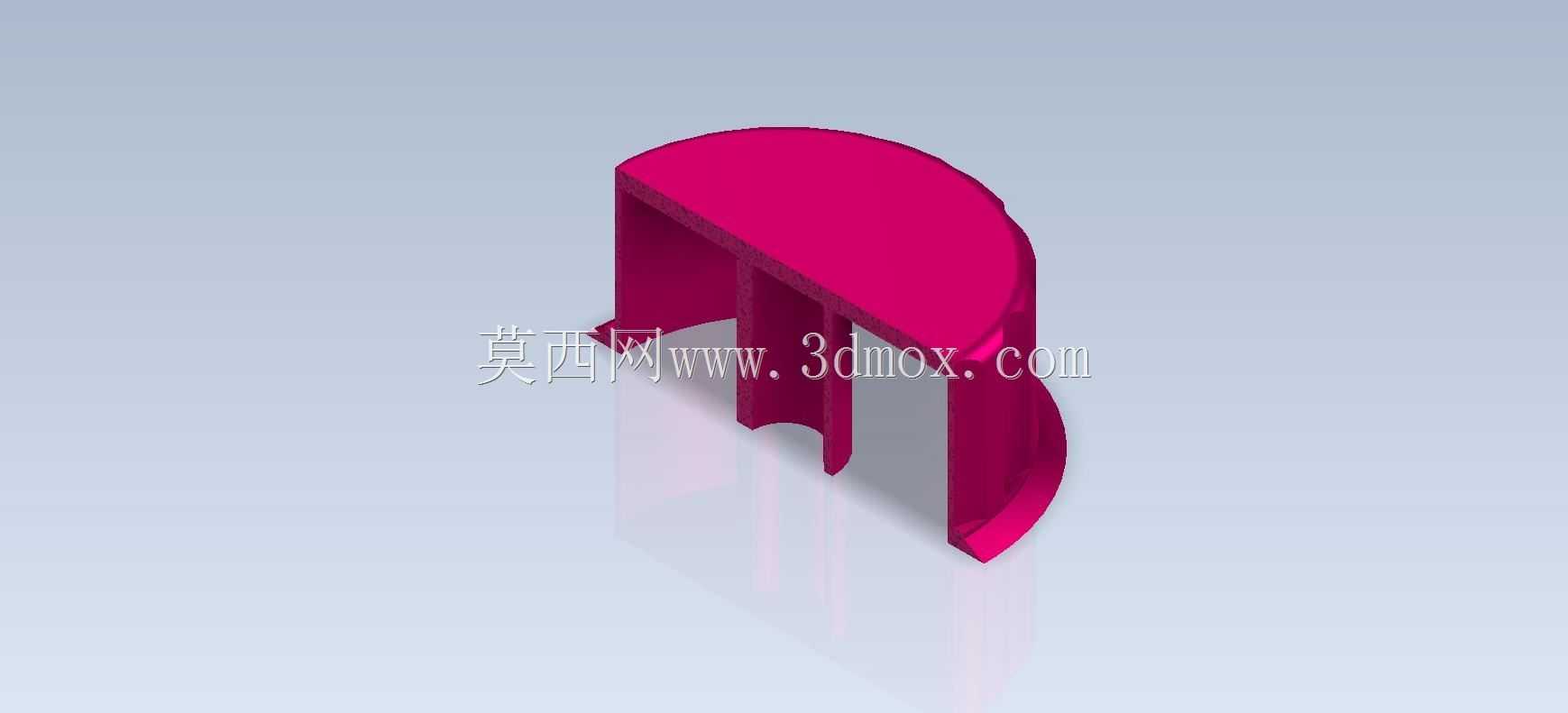

　　顶部的封闭平面内侧会设计对应的轴连接结构，比如D型孔、十字槽或者扁位，用来和调节轴传递扭矩，确保旋转旋钮的时候能带动内部的轴件同步转动，实现调节功能，设计的时候要注意内部连接结构的强度，不能在施加正常旋转力矩的时候出现滑牙、断裂的情况，通常连接位的壁厚要比主体壁厚略厚0.5mm左右，保证足够的传动强度。另外，零件底部的凸缘外径也要和安装面板的开孔尺寸匹配，通常凸缘外径比安装面板的开孔大3-5mm，确保安装后能完全盖住开孔，不会出现缝隙过大导致灰尘、水汽进入设备内部的情况，凸缘的厚度一般控制在1.5-2mm，既保证足够的结构强度，不会因为拧紧力过大导致凸缘断裂，也不会因为太厚导致零件整体重量增加、材料浪费。做这类基础零件的建模练习，核心是要把实际使用中的需求融入到每个特征的设计里，而不是只画一个外形相似的模型，每一个纹路、每一个圆角、每一段直径的变化，都要有对应的工程意义，这样的练习才能真正提升结构设计的能力，而不是单纯的软件操作训练。很多新手在做这类练习的时候，往往只关注外形的相似度，忽略了各个特征的工程合理性，比如防滑纹做的太尖锐，或者壁厚不均匀，或者安装限位的尺寸没有留够公差，这些问题放到实际生产里都会导致零件无法正常使用，所以在建模阶段就要把这些实际生产、装配、使用的问题考虑进去，让模型不仅看起来像，更要能真正满足实际使用的要求。
