弯管连接支撑固定支架结构设计

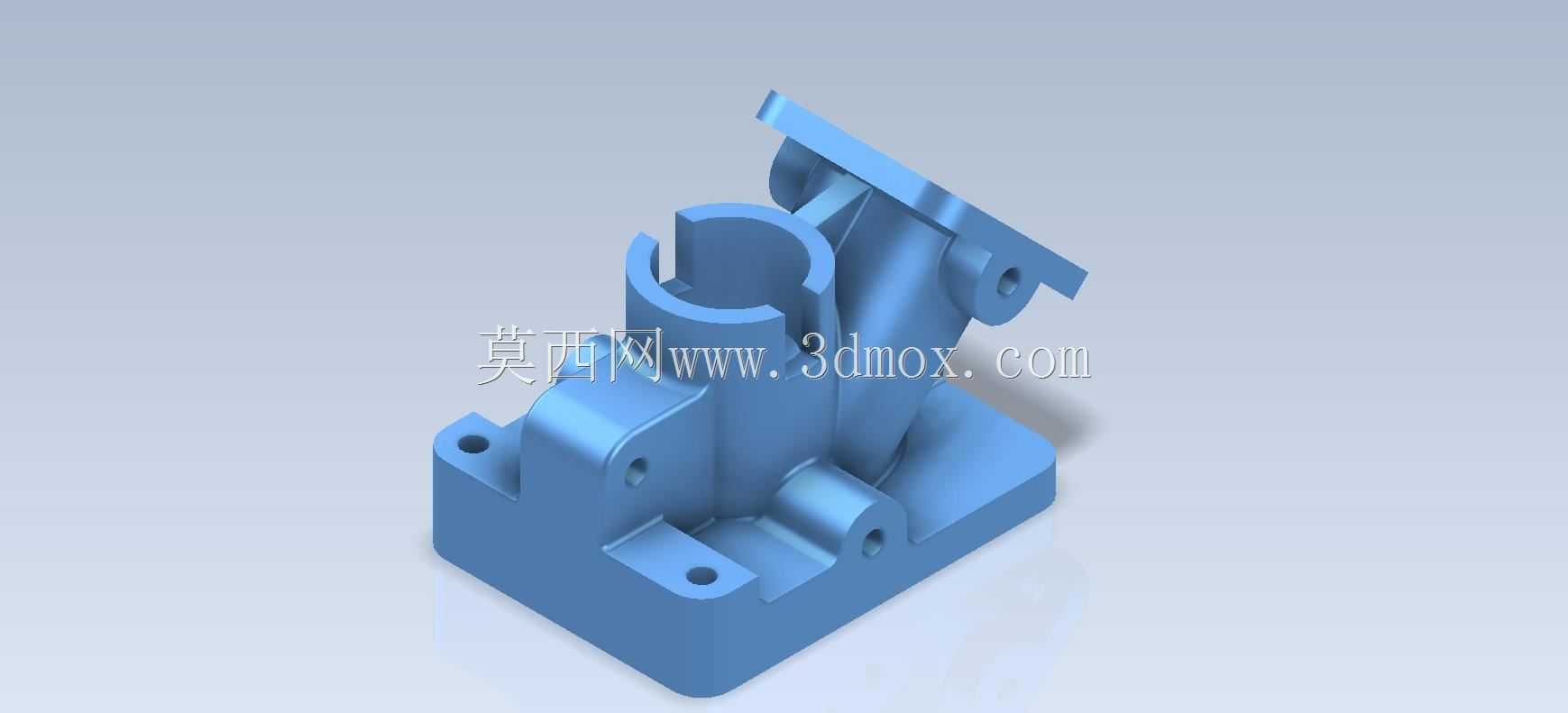

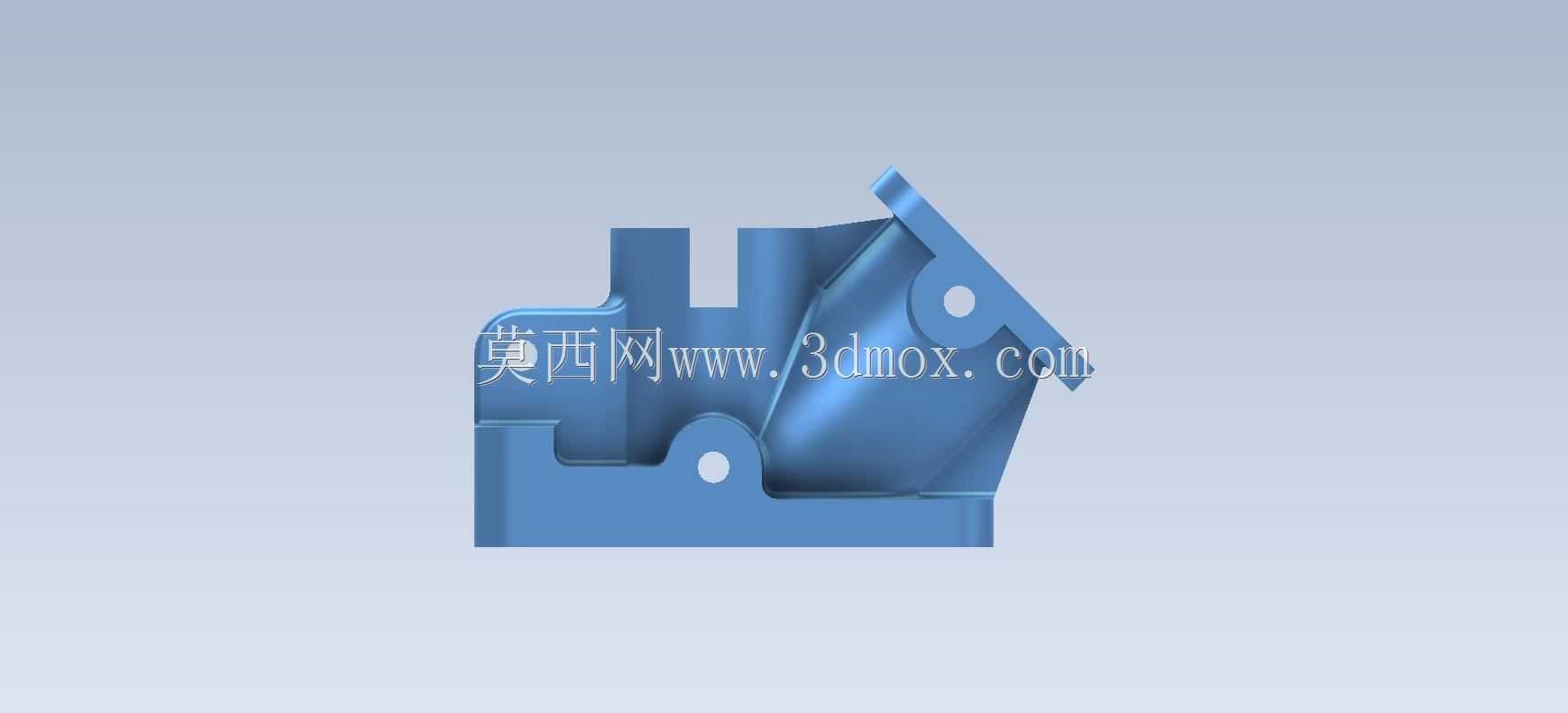

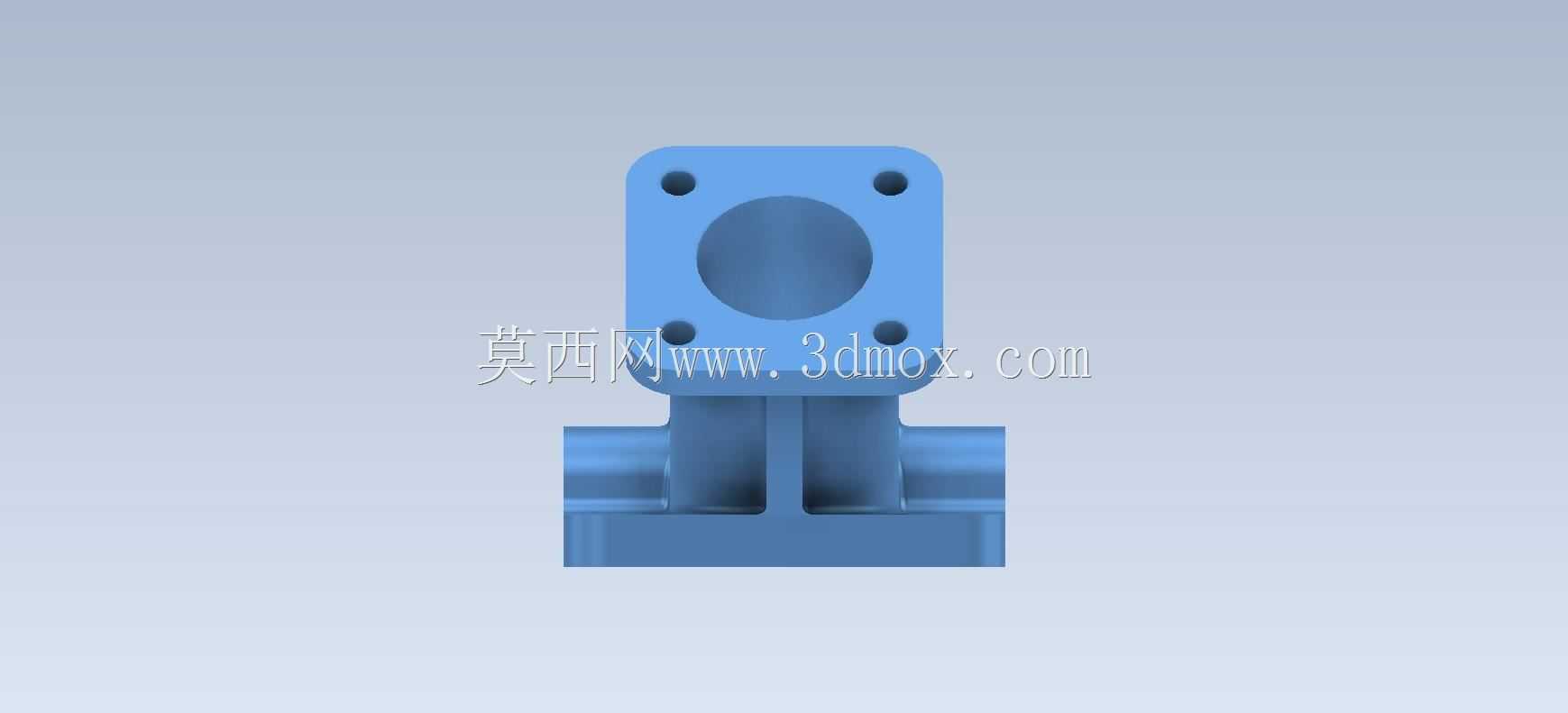

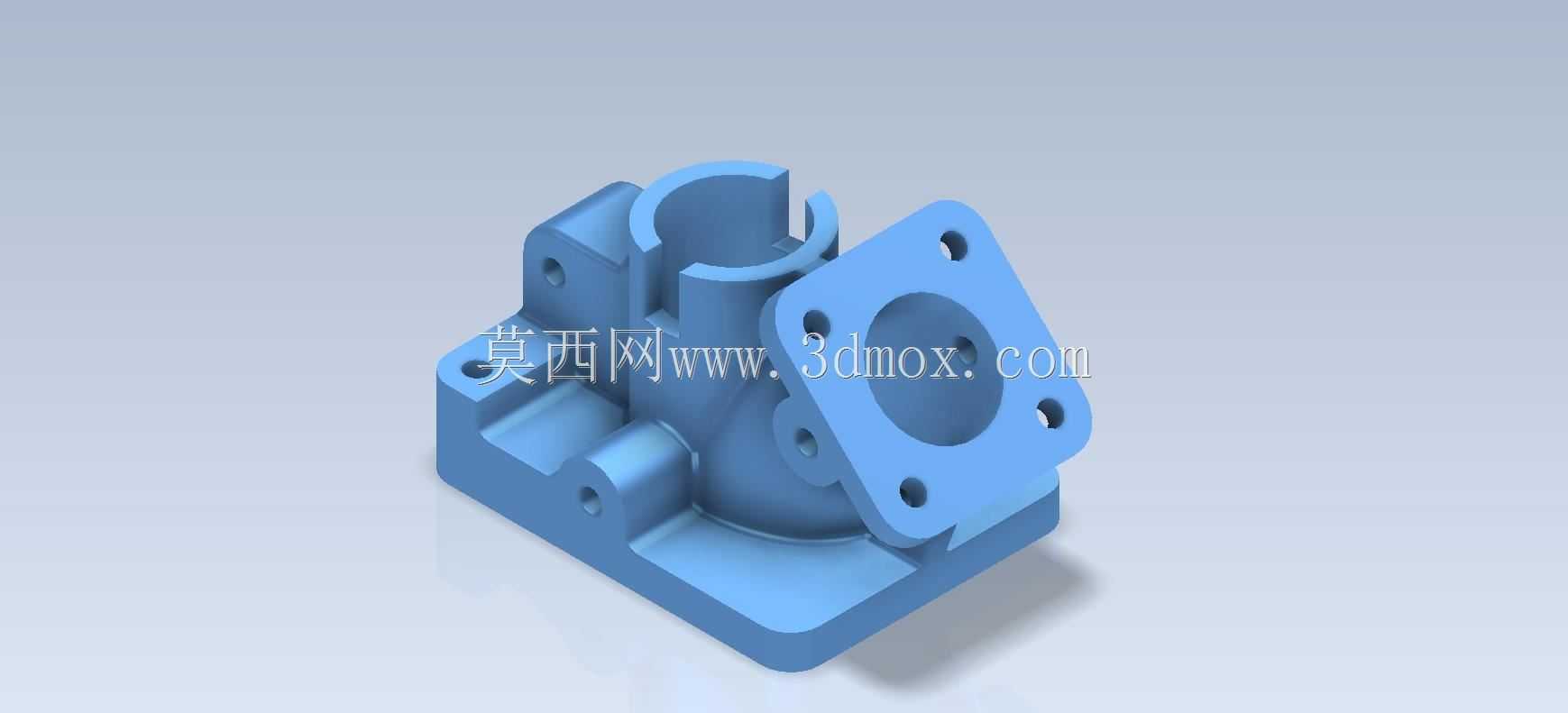

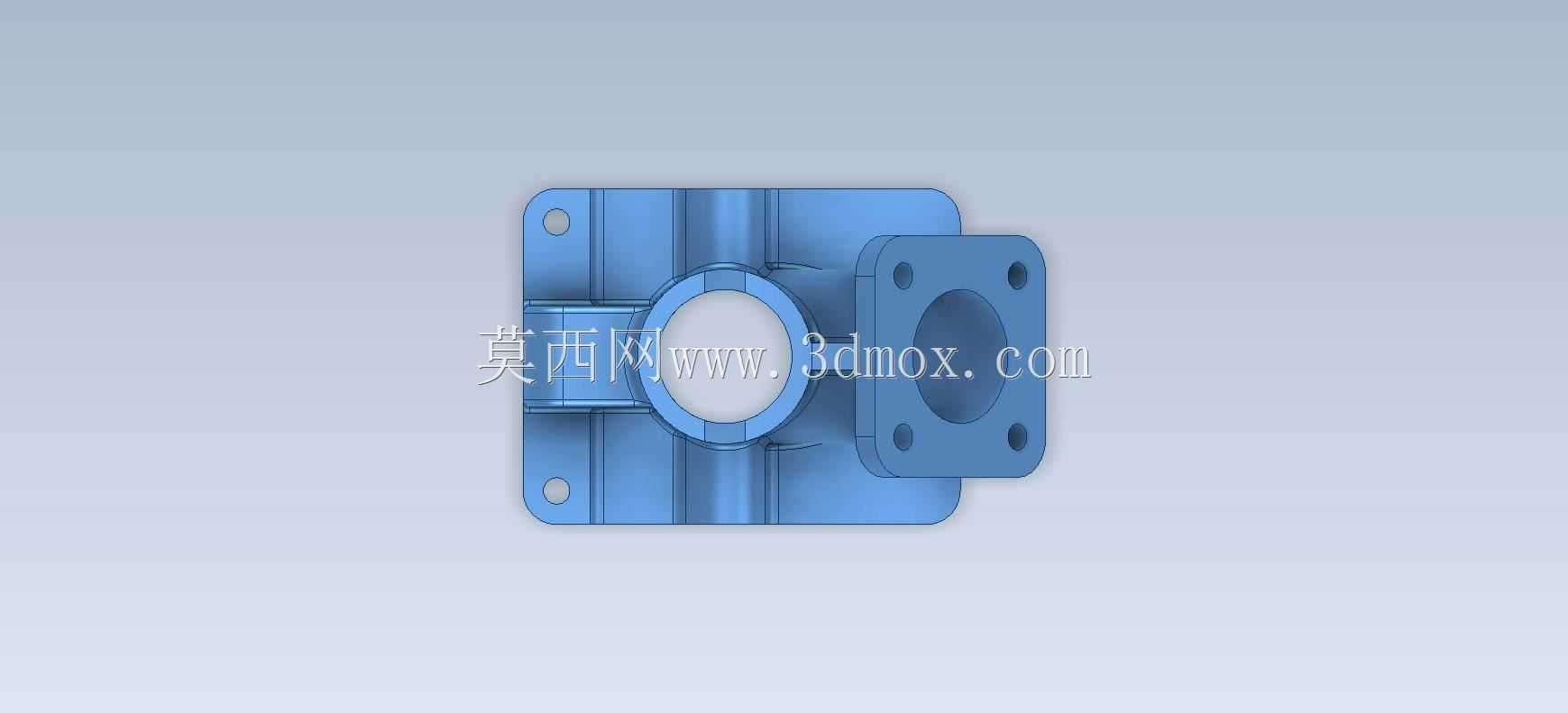

　　在工业流体输送、气动回路、小型液压管路布设场景中，管路走向的转角位置往往需要可靠的支撑构件抵消管路振动、介质冲量带来的载荷偏移，这款弯管支架正是针对90度转角管路的固定需求设计的支撑构件。从结构布局来看，构件采用一体化铸造成型的基体设计，底部设置带安装孔的平整安装基面，可通过螺栓紧固在设备机架、安装墙板或者预制管廊的固定台面上，基面的平面度公差控制在IT7级，保证安装后不会出现翘曲导致的应力集中。主体一侧设置带标准螺栓孔的方形法兰连接面，法兰面的密封槽预留深度适配常规橡胶密封垫片，可直接对接同规格的管路法兰端，四个安装孔的位置度公差满足管路对接的同轴度要求，避免强行对接导致的密封失效问题。另一侧的圆筒型夹持腔用于承插弯管的直段端，腔体内壁预留0.2mm的装配间隙，既方便管路安装时的对位插入，也能在涂覆密封胶后形成足够的抱紧力，夹持腔上方开设的开口槽结构，可通过配套的卡箍进一步收紧，适配管路外径的微小公差波动，同时抵消管路热胀冷缩带来的尺寸变化量。

　　设计过程中优先考虑了载荷传递路径的合理性，法兰端受到的管路轴向力、径向弯矩会通过基体的加强筋结构直接传递到底部安装基面，筋板的厚度设置为基体壁厚的1.2倍，在保证整体刚性的同时尽可能减少冗余材料，降低构件整体重量。从安装边界来看，构件整体的外轮廓尺寸适配小空间管路转角的布设需求，安装时法兰端的对接方向与底部安装面呈垂直布局，不需要额外加装转角接头即可完成弯管段的固定，减少了管路连接点的数量，也就降低了潜在的泄漏风险。在实际应用场景中，这类支架不仅可以用于常规工业设备的气路、水路管路固定，也可用于小型液压系统的回油管路转角支撑，针对有振动工况的使用场景，还可以在底部安装面与固定基座之间加装橡胶减震垫，进一步抵消管路传递的振动，避免螺栓松动。

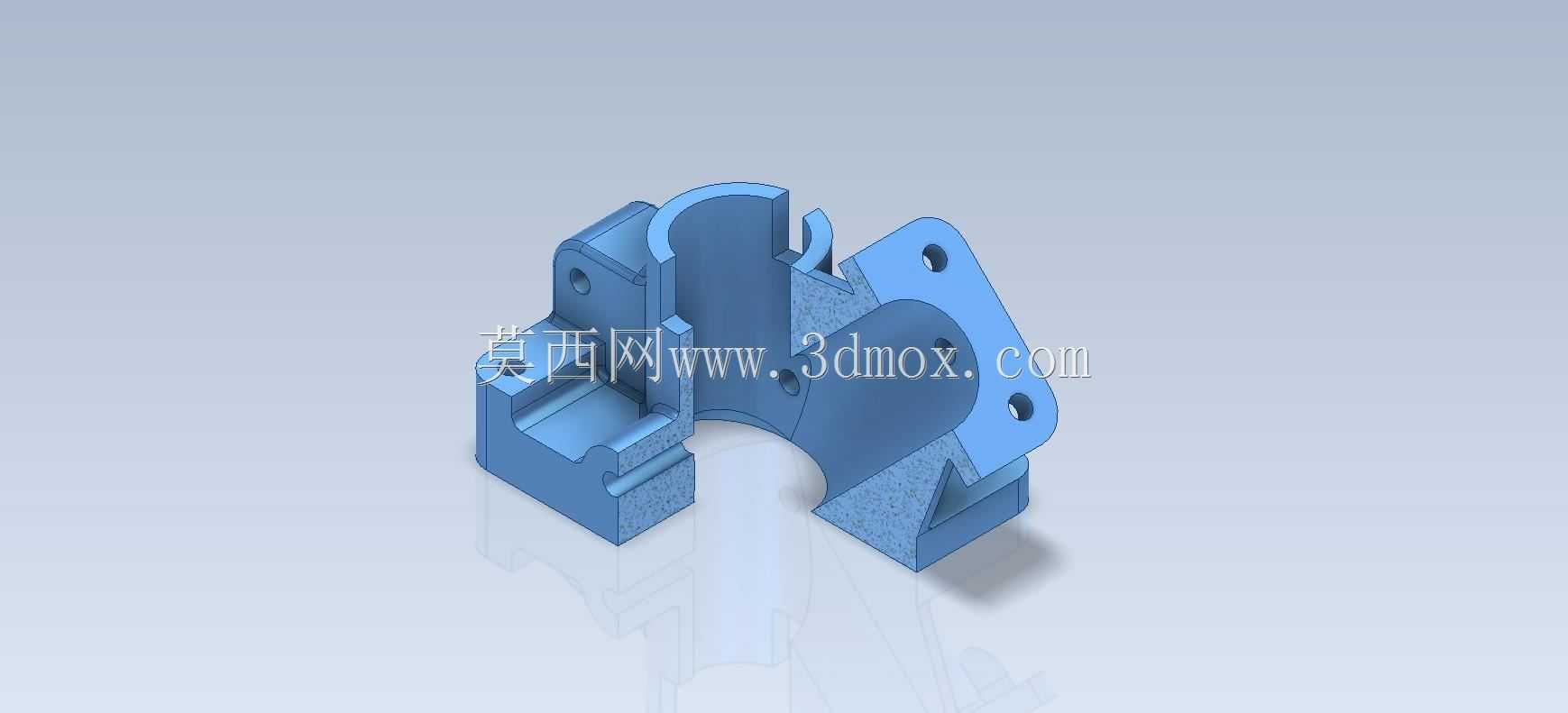

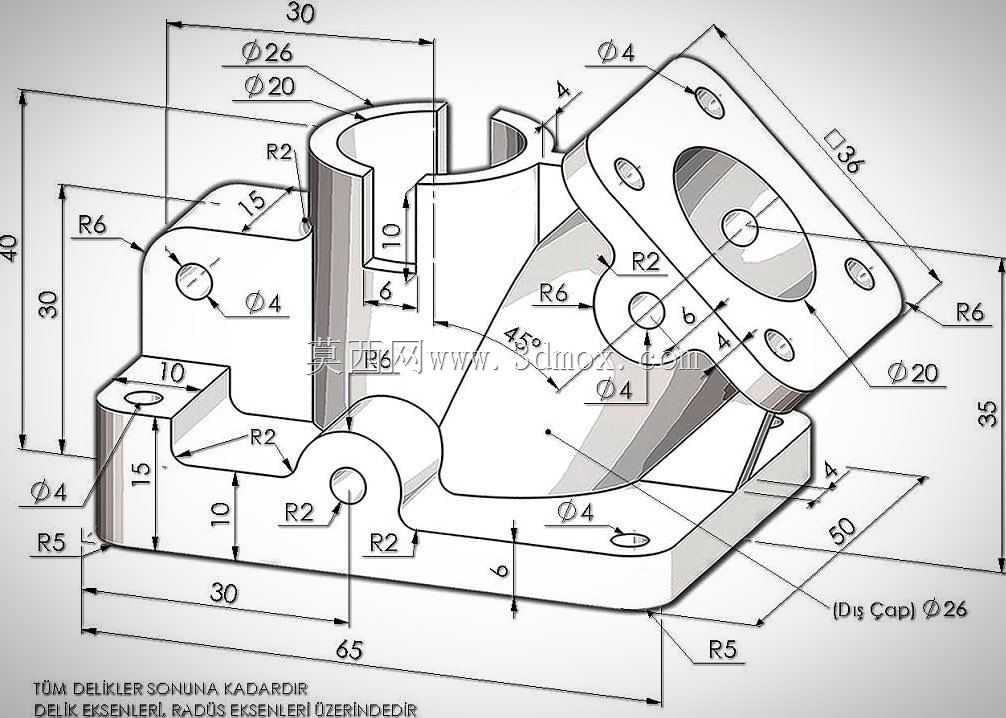

　　建模过程中对各部位的过渡圆角做了统一处理，所有棱边的外圆角设置为R2-R3，既避免铸造过程中出现应力开裂的问题，也能消除安装过程中的锐边划伤风险。法兰面的螺栓孔采用沉孔设计，螺栓安装后头部不会突出法兰平面，不会对相邻的管路部件造成干涉。夹持腔与法兰通道的相贯位置做了平滑过渡处理，减少介质流经转角位置时的阻力损失，避免长期使用过程中杂质在转角位置沉积造成管路堵塞。对于初学者的建模练习来说，这个构件涵盖了拉伸、切除、筋特征、圆角、阵列等常用的建模命令，同时需要考虑实际装配的干涉检查、公差配合等工程实际问题，不是单纯的几何形状堆砌，练习过程中可以同步理解管路支撑构件的设计逻辑，掌握从功能需求倒推结构尺寸的设计思路。在实际选型使用时，需要确认对接法兰的规格、夹持管路的外径与模型的尺寸匹配，安装时按照对角线顺序拧紧法兰螺栓与底部安装螺栓，保证各连接面受力均匀，避免局部应力过大导致构件变形或者密封失效。
