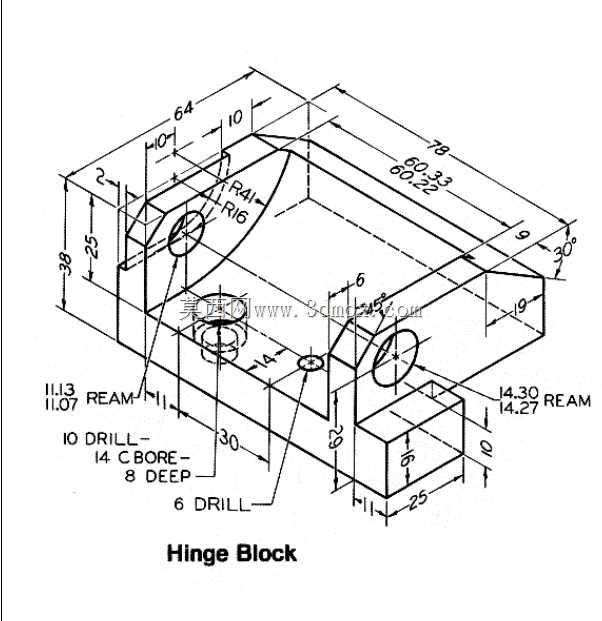

机械铰接用铰链块结构练习模型

　　这类铰链块属于机械铰接结构里的基础承载构件，日常在小型工装夹具、自动化设备的活动门、检测治具的翻转工位、轻工设备的开合机构里都能见到它的身影，核心作用是为两个相对转动的部件提供稳定的铰接支撑，同时承担转动过程中的径向载荷与部分轴向窜动限位，避免铰接部位出现旷量、偏移，保障转动副的长期运行精度。从结构设计逻辑来看，这个零件采用了一体化铣削成型的构型思路，主体为带内凹型腔的块体结构，两侧对称布置的同轴通孔是铰接销轴的安装位，孔位的同轴度公差需要控制在0.02mm以内，才能保证销轴穿入后转动顺滑无卡滞，不会出现单侧受力磨损过快的问题。内凹的弧形型腔并非减重设计，实际是为了避让铰接转动过程中配对零件的运动包络，

　　避免两个构件在0-90度翻转行程里出现结构干涉，型腔边缘做了C1倒角处理，既可以去除机加工后的锐边毛刺，也能在装配时起到导向作用，方便配对零件快速对位。零件底部延伸出的两个凸台是安装定位基准，凸台的底面需要与安装基面完全贴合，平面度公差控制在0.015mm，装配时通过凸台上预留的沉头孔穿入螺栓完成固定，沉头孔的深度经过精确计算，保证螺栓锁紧后端面不会高出凸台平面，避免出现安装虚位。两侧的安装耳板做了加厚处理，因为耳板是铰接载荷的主要承载部位，加厚设计可以提升耳板的抗剪切强度，避免长期受交变载荷出现耳板开裂、孔位变形的问题，耳板外侧的孔口位置做了锪平处理，方便销轴的挡圈或者轴承端盖贴合安装，保证轴向定位可靠。从安装边界来看，

　　这个零件的整体外轮廓尺寸适配小型自动化设备的安装空间，安装孔的孔距符合通用小型治具的安装孔位标准，可以直接替换同规格的标准铰链块使用，不需要额外修改安装基面的孔位布局。建模过程中需要重点关注几个关键尺寸的管控：首先是两侧铰接孔的同轴度，这是整个转动副能否正常工作的核心，建模时需要以两个孔的公共轴线为基准，标注型腔、安装凸台的位置度公差；其次是安装凸台的高度差，两个凸台的底面高度差不能超过0.01mm，否则锁紧螺栓后零件会出现倾斜，导致铰接孔轴线偏移，转动时出现卡滞；最后是铰接孔与安装基面的平行度，需要控制在0.02mm以内，保证转动部件翻转时不会出现上下偏摆。这类零件虽然结构不算复杂，但非常适合用来练习三维建模里的基准选择、

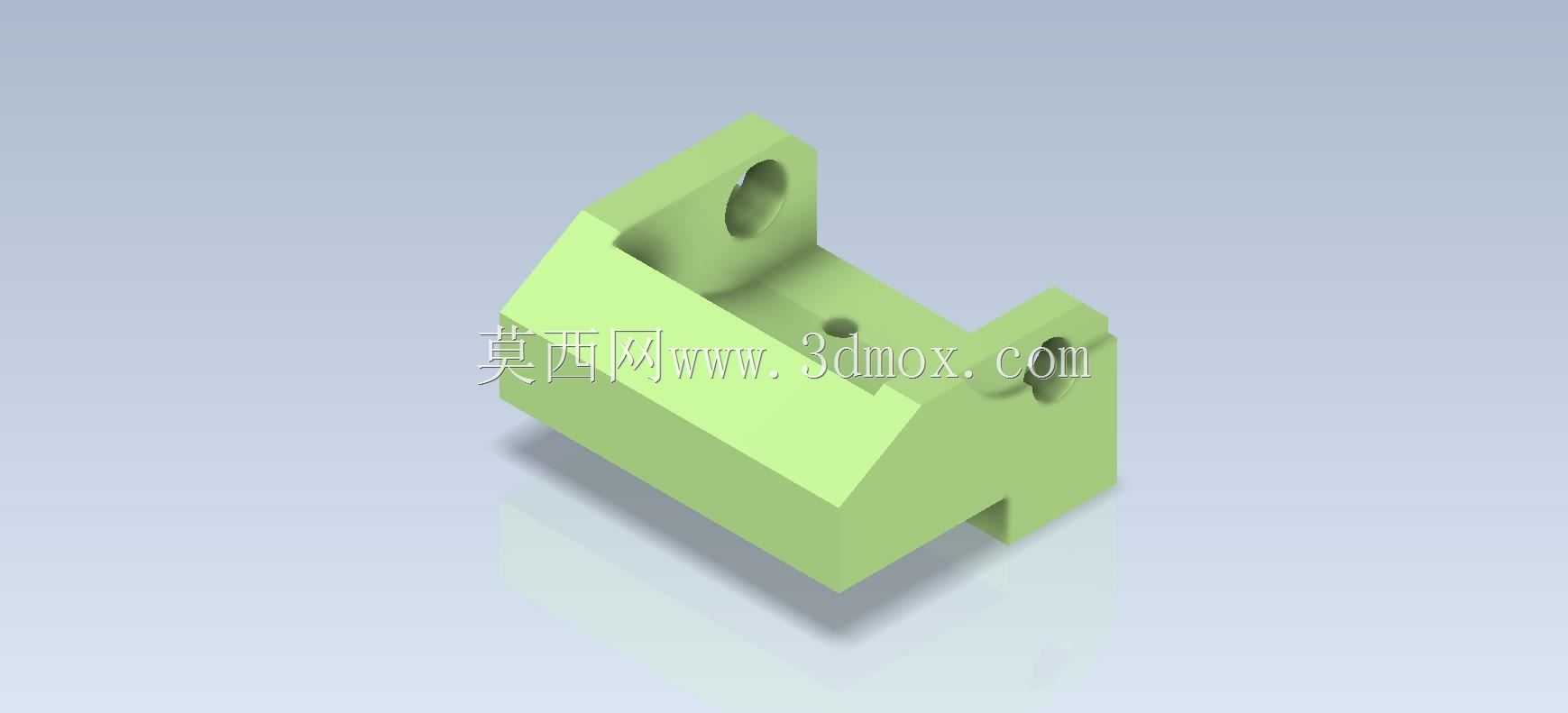

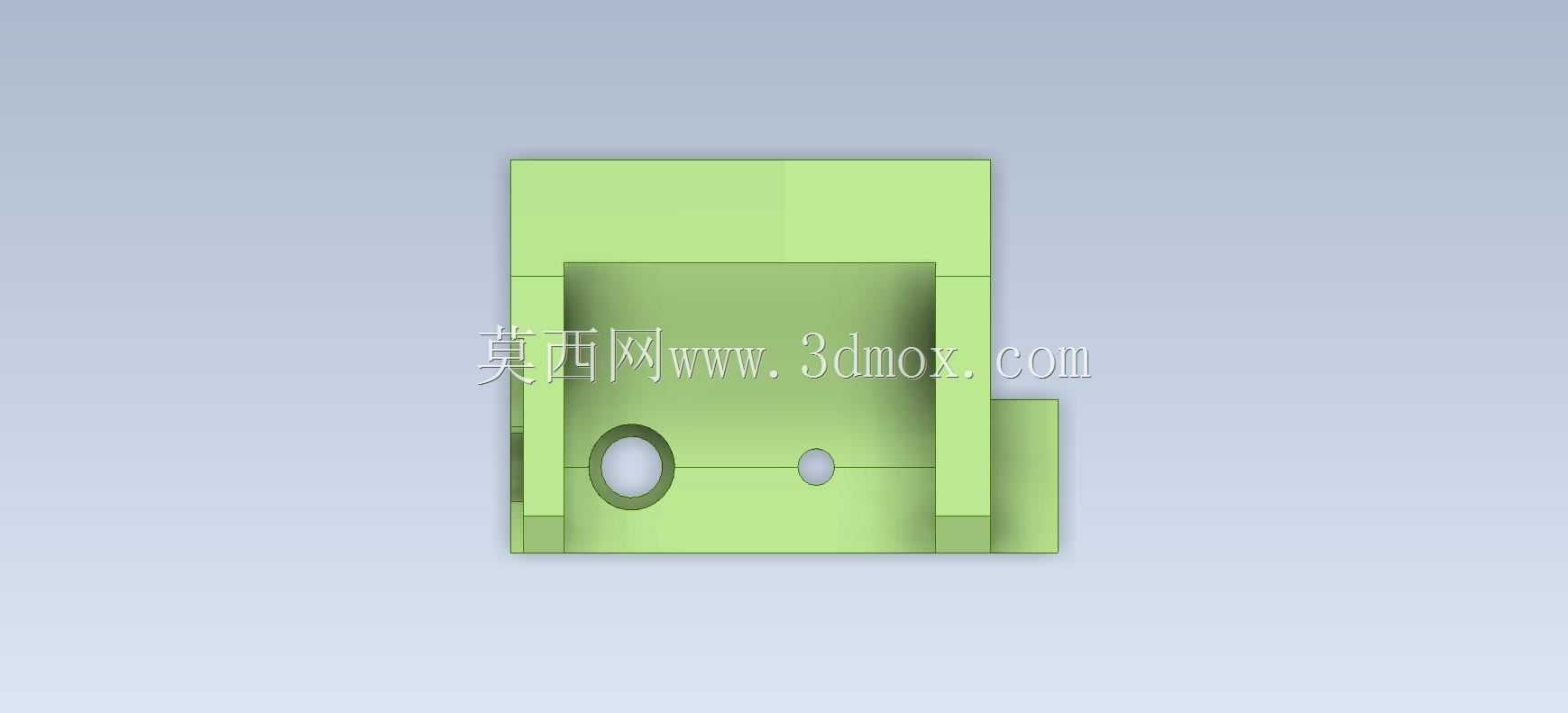

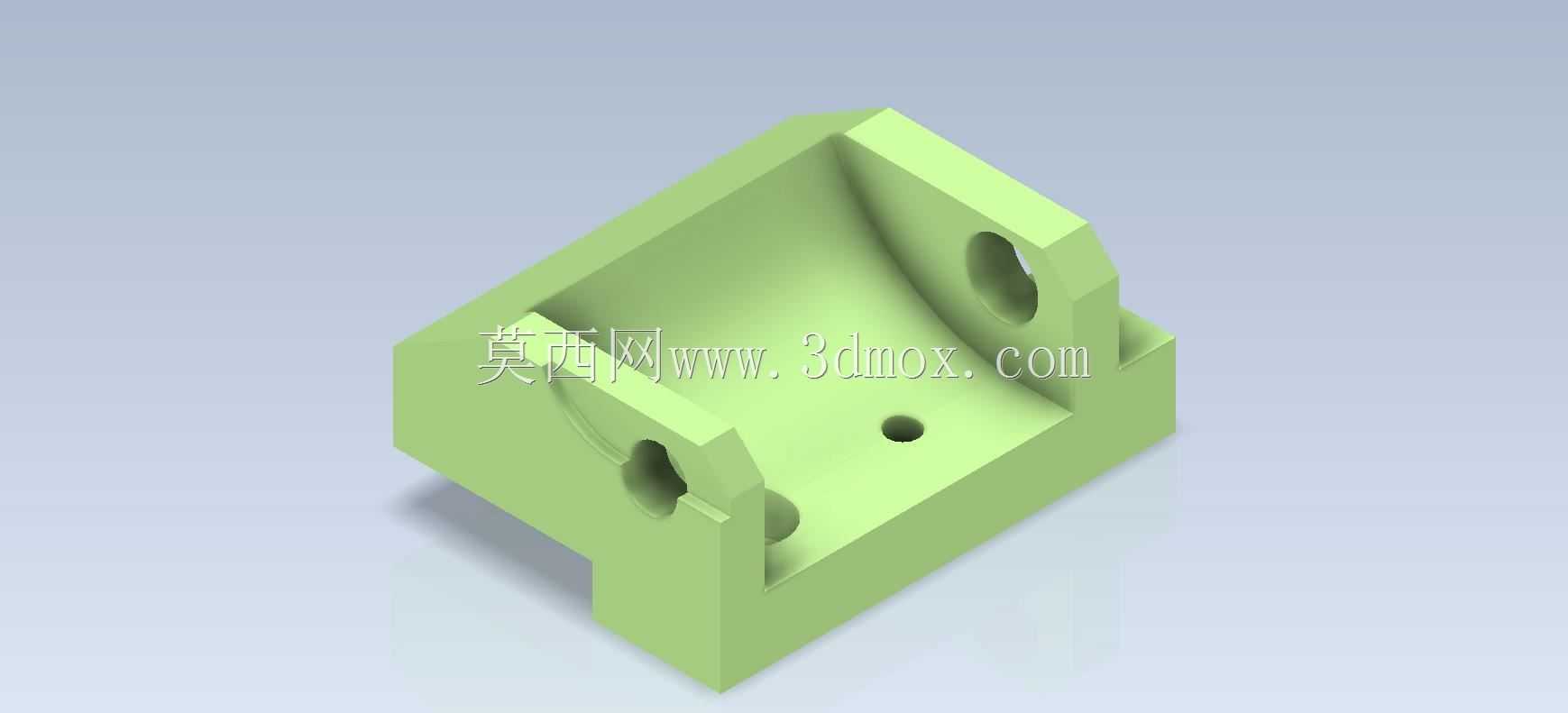

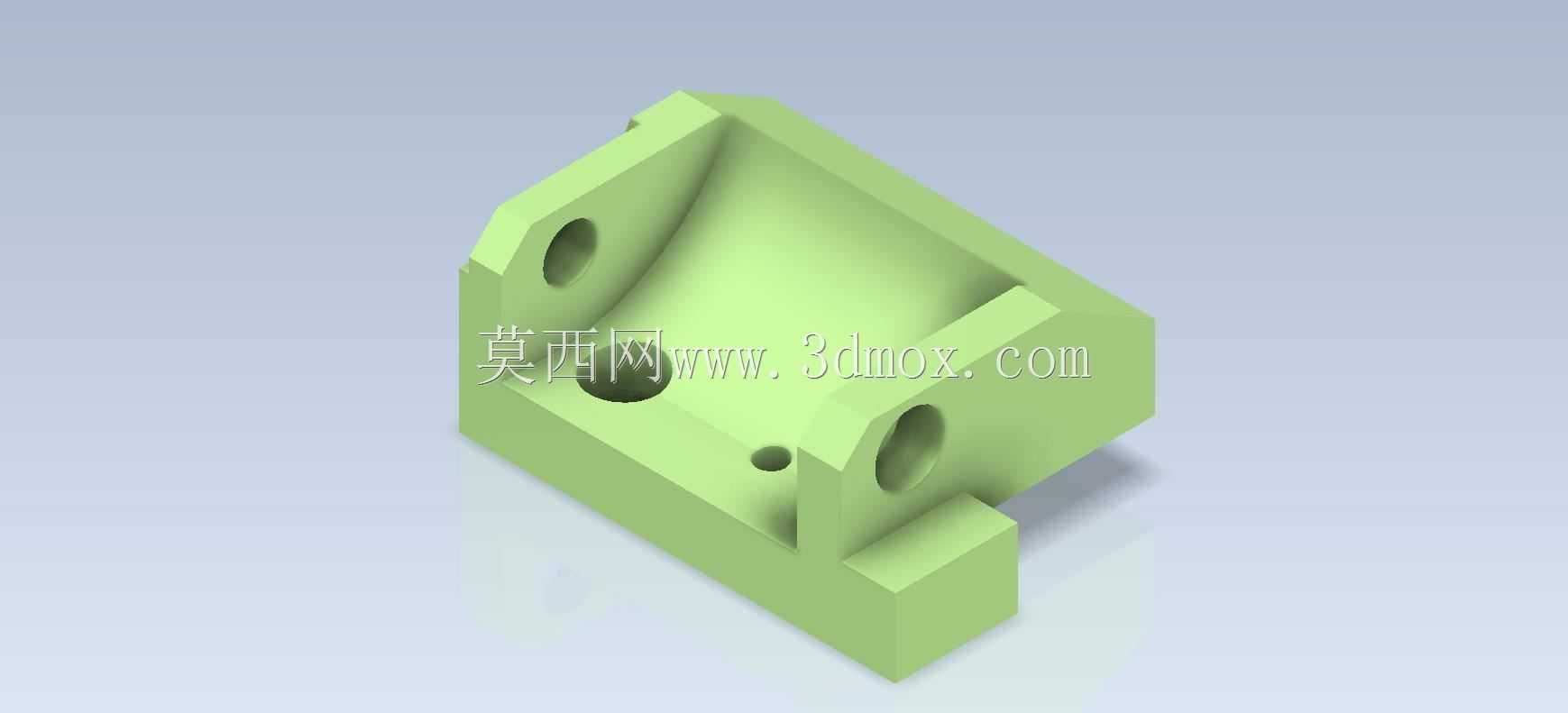

　　公差标注、干涉检查能力，建模时可以先绘制主体的拉伸轮廓，再通过切除命令做出内凹型腔与安装孔，最后添加倒角、圆角等工艺特征，完成后可以做模拟装配检查，验证转动行程内是否存在干涉，核对安装尺寸是否符合通用配件的适配要求。在实际工程应用里，这类铰链块如果用于有防尘要求的工位，还可以在铰接孔位置加装铜套或者微型轴承，提升转动的顺滑度与耐磨性能，对应的孔位尺寸需要根据配合件的公差要求做调整，间隙配合的话孔公差带选H7，过渡配合选H6，根据实际的载荷大小与转动频率灵活调整。零件的材质一般选用6061铝合金做阳极氧化处理，重量轻且耐腐蚀，适合轻工设备、电子治具类的应用场景，如果是用于重载的工装夹具，可以换成45号钢做调质处理，提升整体的结构强度，对应的壁厚尺寸也可以根据载荷大小做适当加厚，保证结构刚性满足使用要求。
