三角底座带侧凸台立式空心轴座结构

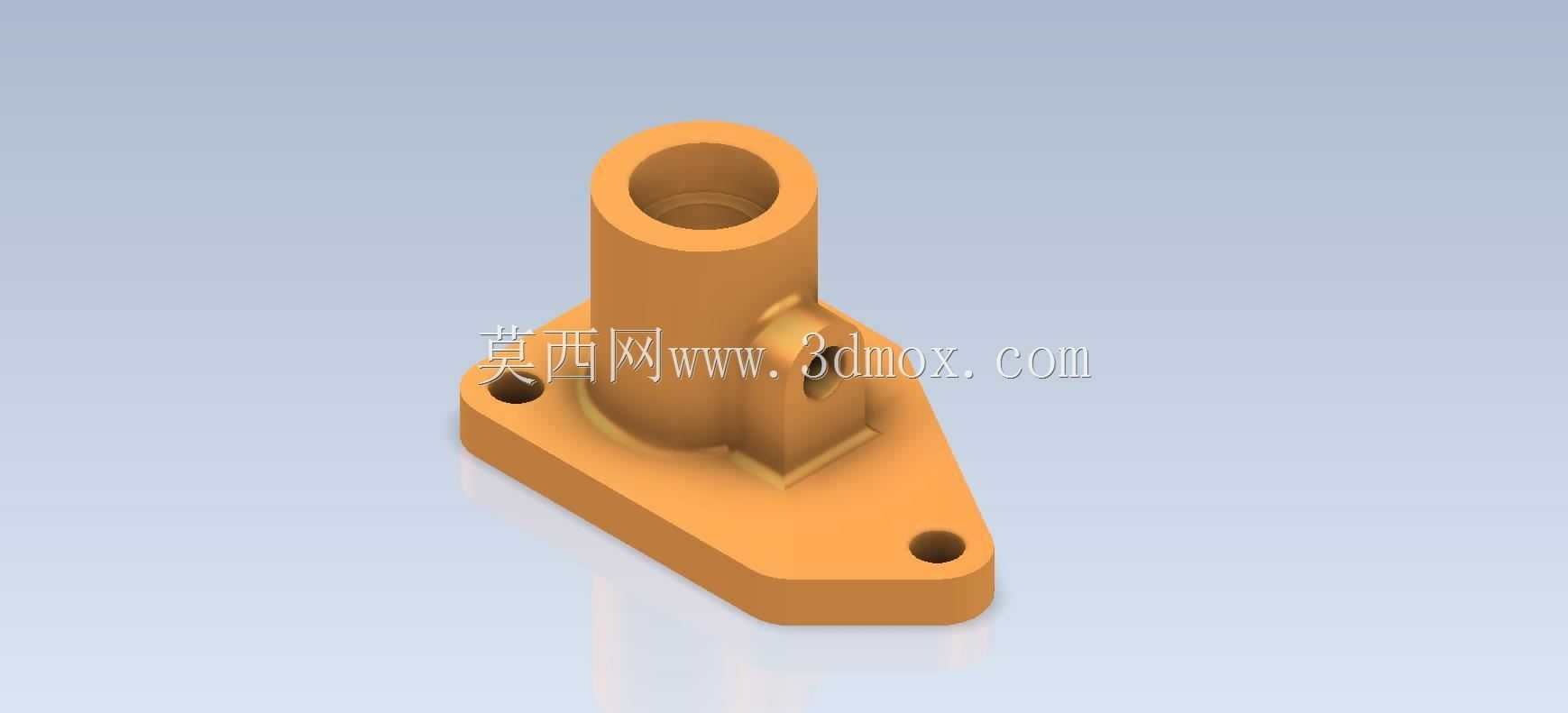

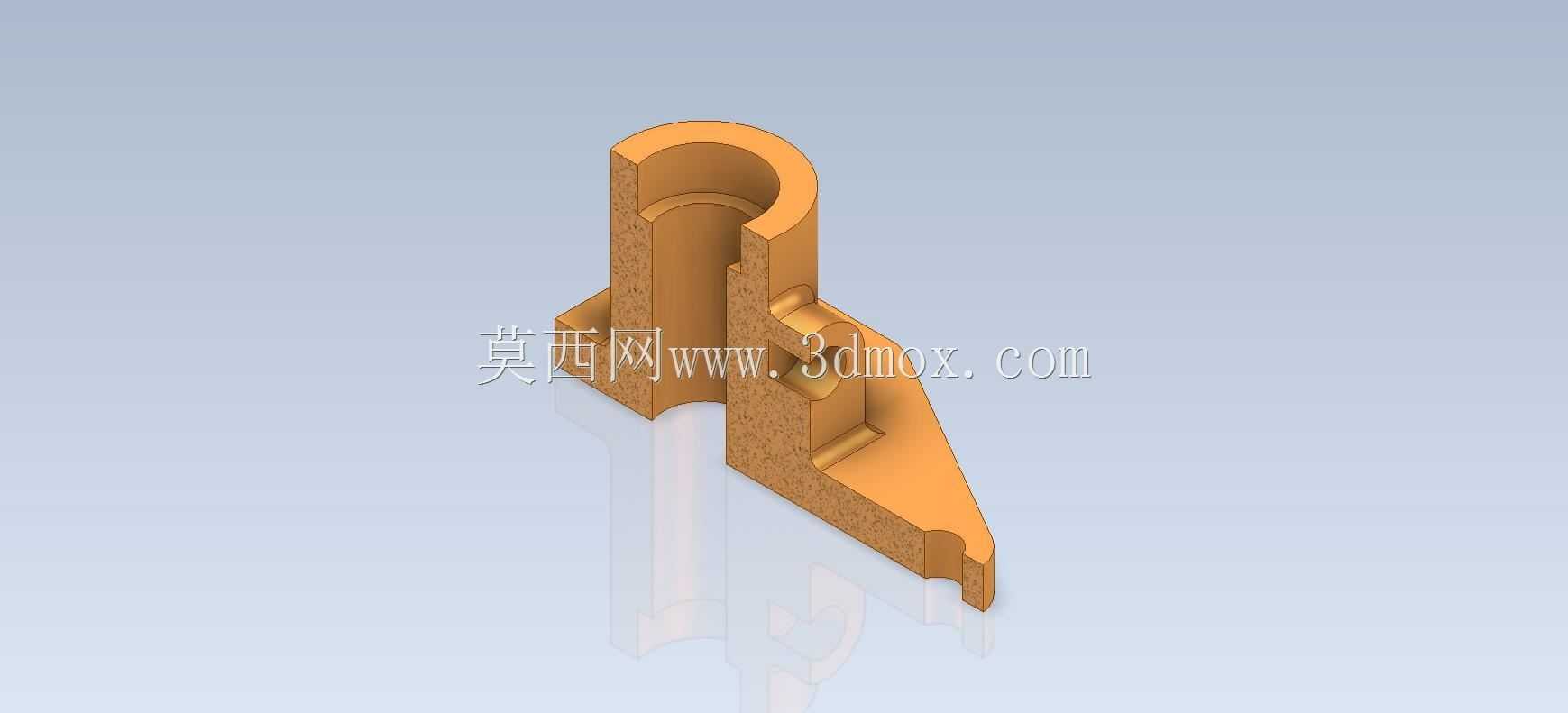

　　这类带三角安装底座的立式空心轴座，在轻工输送设备、小型流体管路排布、实验台工装架体上的应用十分普遍，很多时候用来承接垂直方向的管路导向、轴类零件的径向支撑，同时兼顾安装面的空间适配，避免规则方形底座在狭窄安装位出现的边角干涉问题。从结构功能来看，主体的空心通腔是核心功能区域，内壁的加工精度需要匹配穿过的轴件或者管件外径，常规工况下会预留0.02到0.05毫米的配合间隙，如果是用于转轴支撑的场景，通腔内壁还需要预留油封或者轴套的安装台阶，避免运转过程中出现润滑脂泄漏或者轴件径向窜动。侧面的三角形加强筋是整个结构的受力关键，连接立式筒体和安装底座的位置，是应力集中的高发区域，做斜向的加厚筋条过渡，一方面可以减少铸件成型过程中的壁厚差，避免冷却过程中出现缩孔、形变，另一方面可以承受侧向的载荷冲击——比如设备运行时管路带来的侧向振动、轴件传动带来的径向扭力，都可以通过筋条分散到底座的三个安装点位上，不会出现筒体根部断裂的问题。

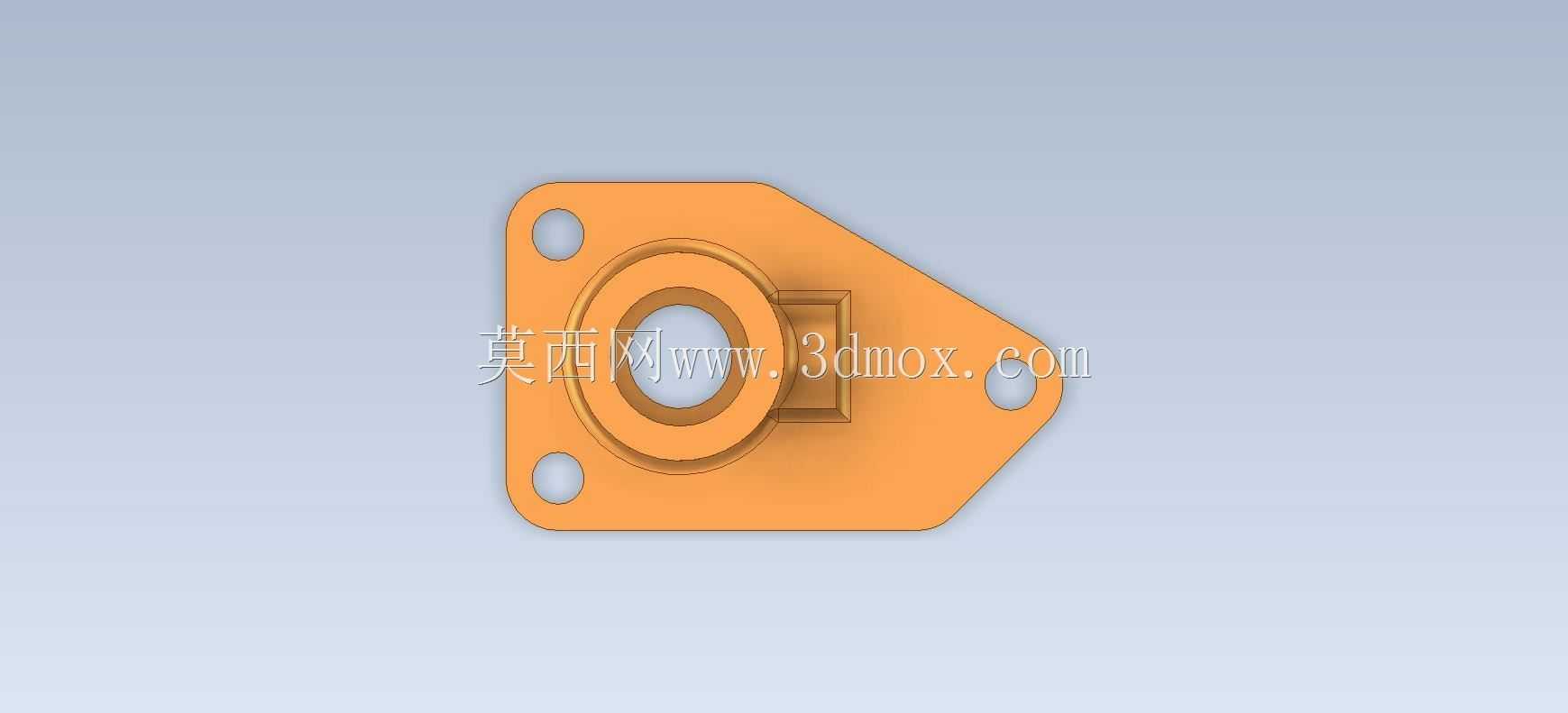

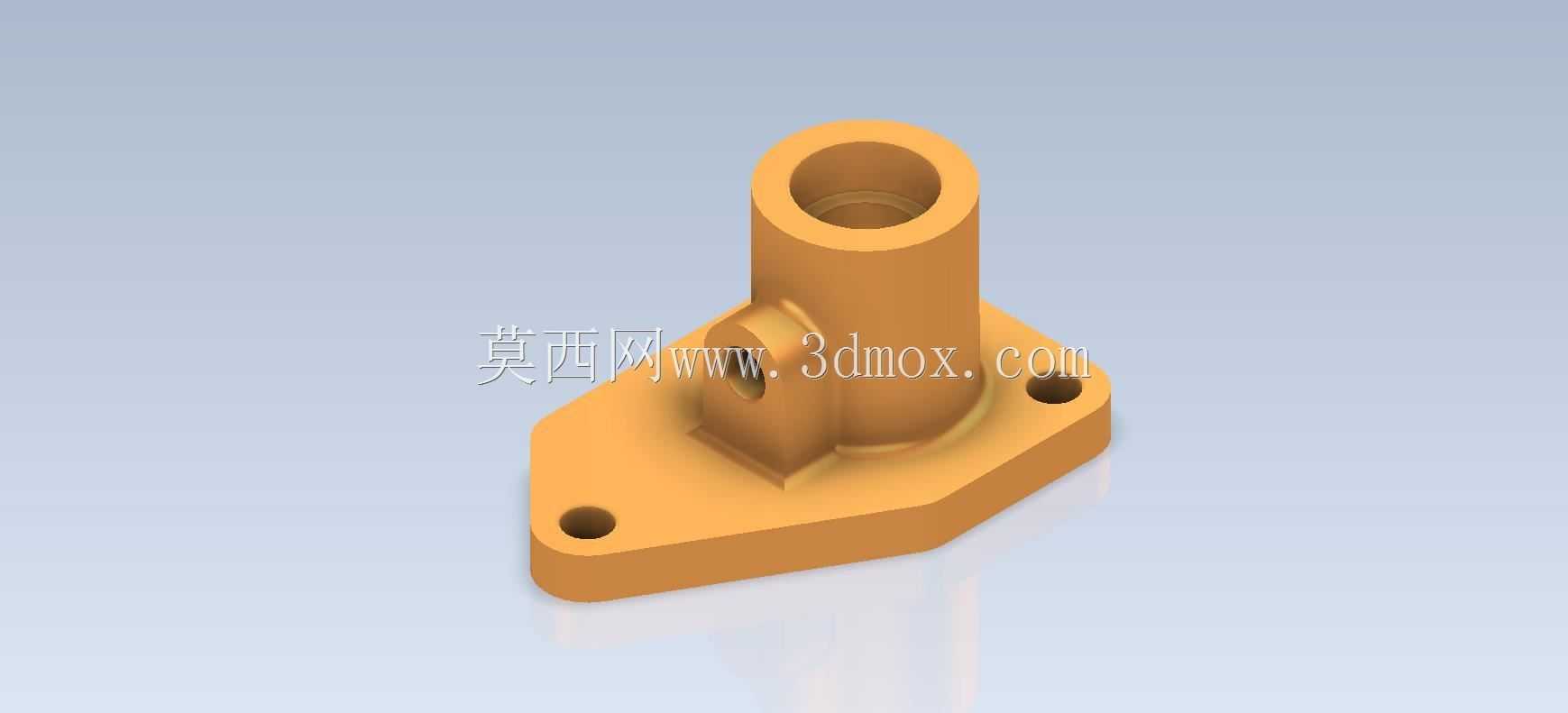

　　底座采用非对称的三角布局，三个安装孔的点位没有做等距圆周排布，是特意适配安装面的边界限制：很多设备的安装面旁边会有走线槽、相邻的阀件安装位，等距三孔或者四孔法兰往往会和周边零件出现位置冲突，这种异形三角底座可以把其中一个安装孔的位置往侧边延伸，避开周边的干涉区域，同时三个固定点本身就可以确定一个稳定的安装平面，相比两孔安装不会出现绕轴转动的松动问题，相比四孔安装又减少了打孔的工作量，在非重载的轻型设备场景里实用性很强。侧面的小凸台结构，很多新手建模的时候容易忽略它的作用，这个位置不是多余的装饰结构，通常是用来加工侧向的螺纹孔，要么是安装紧定螺钉来固定穿入腔体内的轴件或者管件，防止轴向窜动，要么是接润滑油嘴，给腔体内的运动件补充润滑脂，还有部分管路应用场景里，这个凸台会加工成通孔，接测压接头或者排气阀，用来监测管路内部的压力或者排空腔体内的空气。

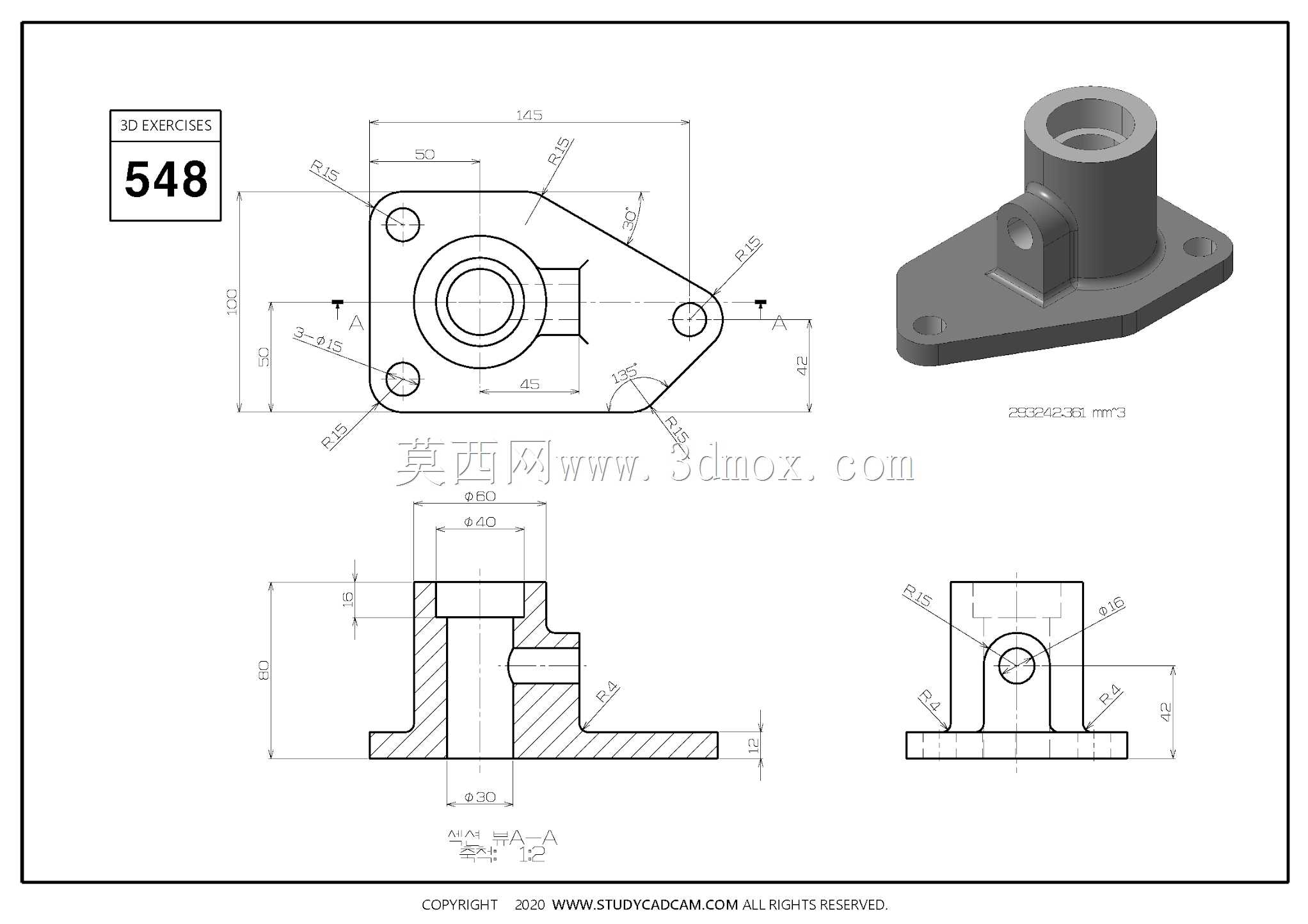

　　做这类零件的建模的时候，首先要确定安装面的边界尺寸，先锚定三个安装孔的相对位置，确保孔位和安装面上的预留螺孔对齐，同时底座的外轮廓不能超出安装面的边缘，避免固定螺栓的时候扳手没有操作空间。立式筒体的高度要根据穿过的零件配合长度确定，不能盲目做高，否则会增加材料成本，还会提升轴件的悬臂长度，放大运转时的振动幅度；也不能做的过短，否则配合长度不足，轴件或者管件的支撑刚度不够，容易出现弯折变形。筒体和底座连接的位置，要做不小于R2的圆角过渡，不能直接做直角连接，直角位置在受载荷的时候会出现严重的应力集中，不管是塑料注塑件还是金属铸件，直角位置都容易出现成型缺陷，受力后断裂的风险会提升三倍以上。加强筋的厚度要控制在筒体壁厚的0.7到0.9倍，不能和筒体壁厚一致，否则筋条和筒体连接的位置会出现壁厚叠加，冷却收缩的时候表面会出现明显的缩痕，影响零件的外观和结构强度。

　　从安装适配的角度来说，这类轴座的安装孔通常会做沉头设计，让内六角螺栓的头部完全沉入底座内部，不会突出底座底面，保证安装的时候底座和安装面完全贴合，不会因为螺栓头部突出出现安装倾斜，导致筒体的垂直度不达标——如果筒体和安装面的垂直度偏差超过0.1毫米/100mm，穿入的长轴件就会出现卡滞、偏磨的问题，管路安装也会出现密封面错位，导致泄漏。空心腔体的上端面通常会做小尺寸的倒角，方便轴件或者管件的装配导入，不会因为端面的锐边刮伤零件表面的密封圈或者镀层。在实际选型应用的时候，如果是用于有腐蚀的流体管路场景，这个零件可以选用PP或者PVDF材质注塑成型，建模的时候要注意加0.5%左右的成型收缩率；如果是用于传动轴的支撑场景，通常选用铝合金或者铸铁材质，腔体内部要预留轴承的安装台阶，配合公差选用H7级精度，满足轴承的压装要求。很多初学者做这类练习的时候，容易把注意力放在外形的相似度上，忽略各个结构的工程意义，比如把加强筋做的过薄或者过厚，安装孔没有预留沉头空间，筒体和底座的连接位置做直角，这些问题放到实际生产里都会导致零件报废或者安装失败，建模的时候每一个结构特征都要对应实际的装配和受力需求，不能只追求视觉上的形似。
