莫氏锥柄连接结构三维练习模型

　　莫氏锥柄是机械加工领域应用极广的同轴定位连接结构，这类带扁尾的锥柄结构，核心作用是在机床主轴、刀具接杆、工装夹具之间实现无间隙的锥面配合定位，依靠锥面的自锁特性传递扭矩，同时保证极高的同轴度，是钻床、铣床、车床等金属切削设备上刀具装夹最常用的连接形式之一。日常车间加工场景里，锥柄钻头、锥柄铰刀、锥柄立铣刀的装夹都依赖这类结构，相比直柄夹头的装夹方式，莫氏锥柄的接触面积更大，装夹刚性更强，重切削工况下不容易出现刀具打滑、振刀的问题，而且拆装便捷，只需要通过主轴尾部的楔铁敲击扁尾位置就能快速卸下刀具，适配批量加工过程中频繁换刀的作业需求。

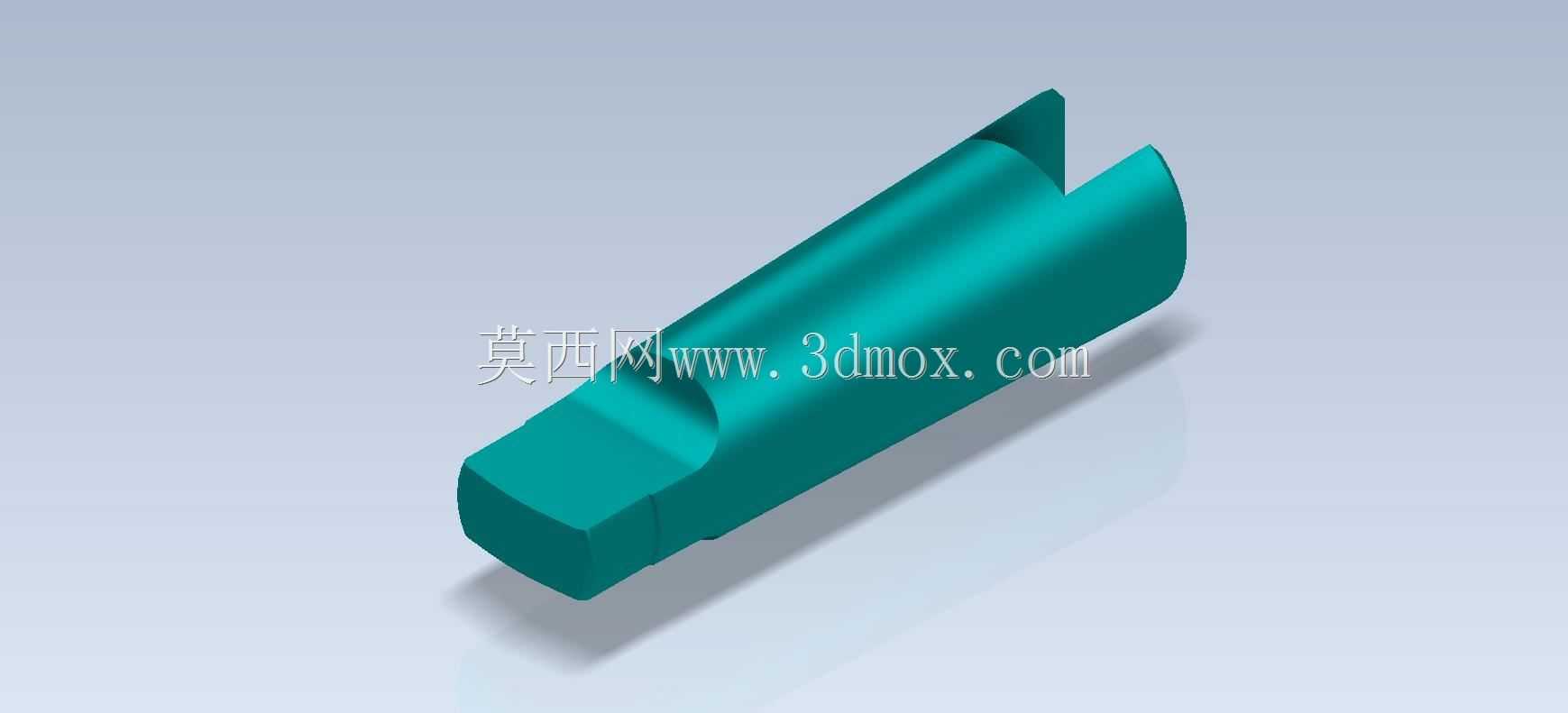

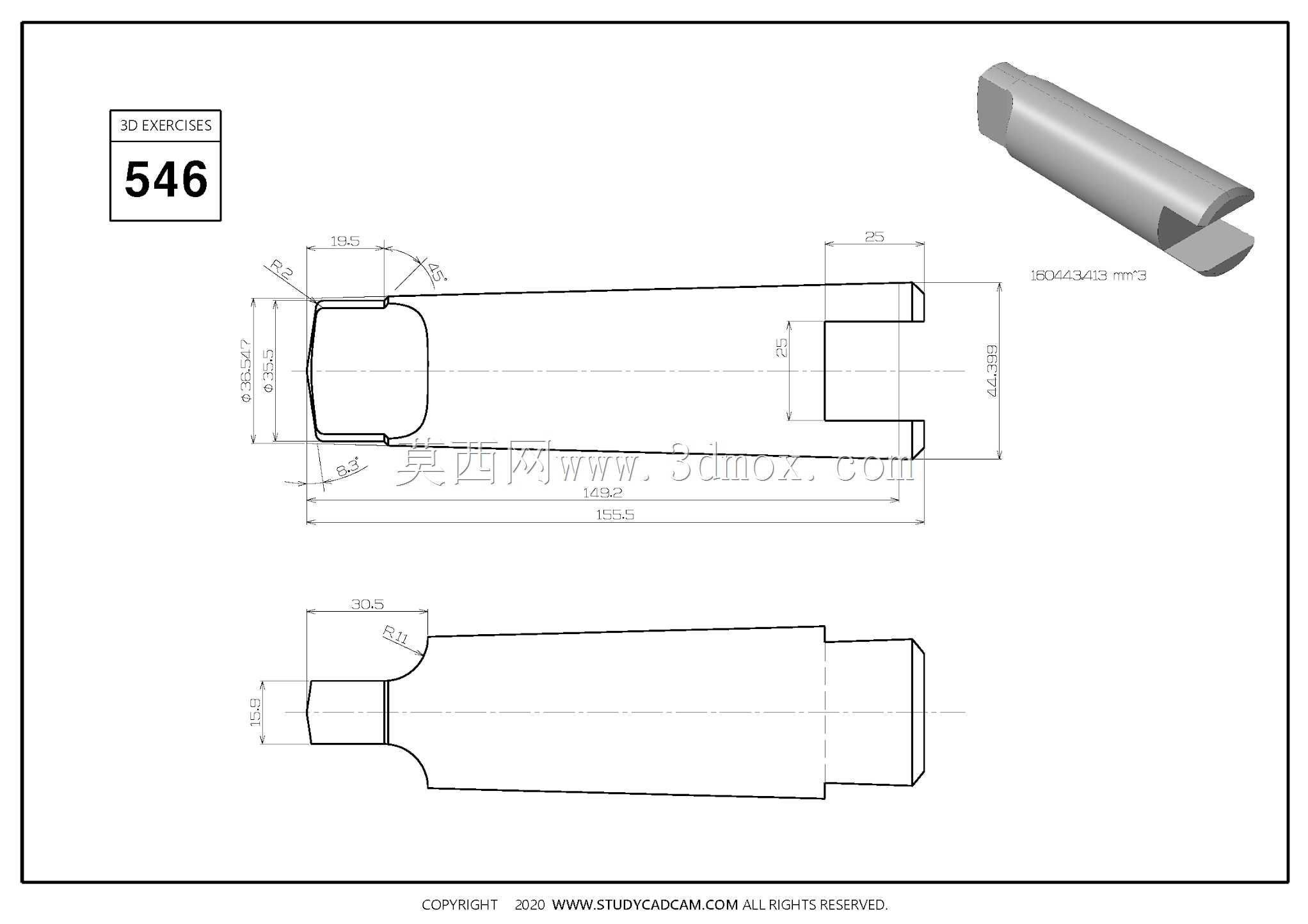

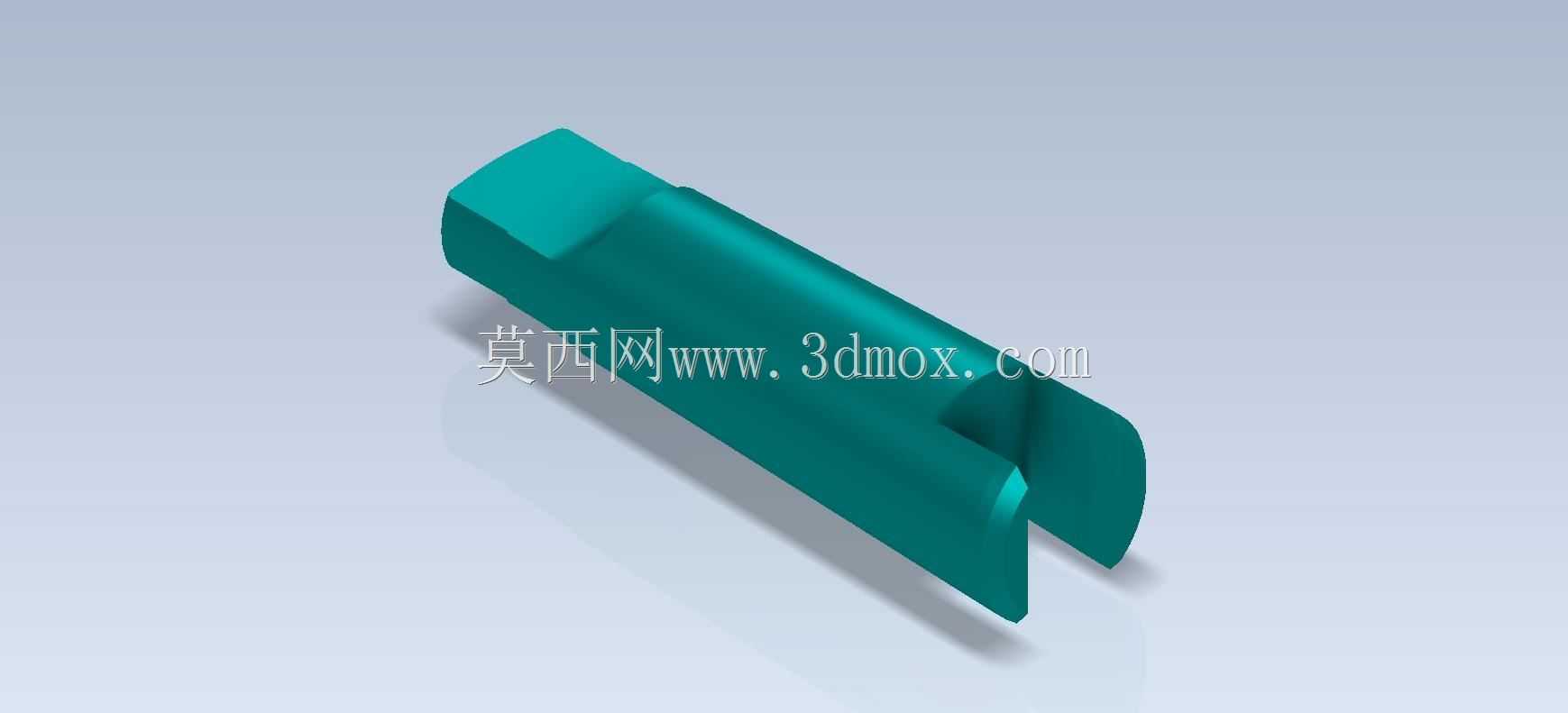

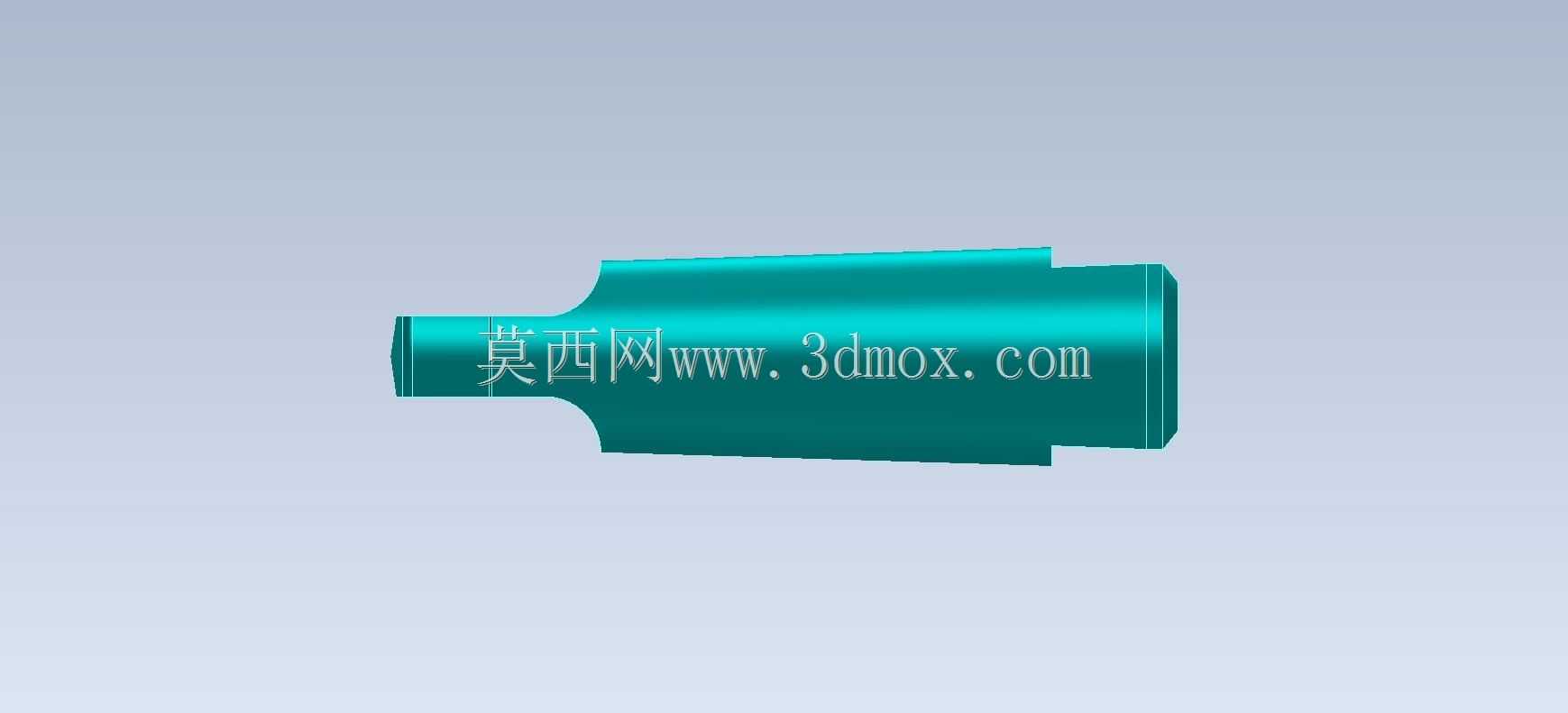

　　从结构设计逻辑来看，这个练习模型还原了莫氏锥柄的核心特征：锥面部分严格遵循莫氏锥度的标准比例，锥度取值在1:19.212到1:20.047区间，不同号数的锥柄对应不同的大端直径、锥长参数，建模过程中需要精准控制锥面的角度公差，实际加工中锥面的接触精度要求达到75%以上，靠近大端的位置接触要更密实，才能保证定位精度和自锁性能。模型端部的扁尾结构是扭矩传递的关键部位，当切削负载较大，锥面摩擦力不足以传递全部扭矩时，扁尾会和主轴内部的腰形槽配合，承担额外的扭矩载荷，避免刀具和主轴之间出现相对转动，扁尾的厚度、宽度、过渡圆角都有对应的标准要求，建模时需要注意扁尾和锥面的过渡位置不能出现尖锐棱角，否则热处理过程中容易产生应力集中，实际使用时这个位置也是锥柄最容易出现断裂失效的部位，合理的圆角过渡能大幅提升结构的抗疲劳强度。

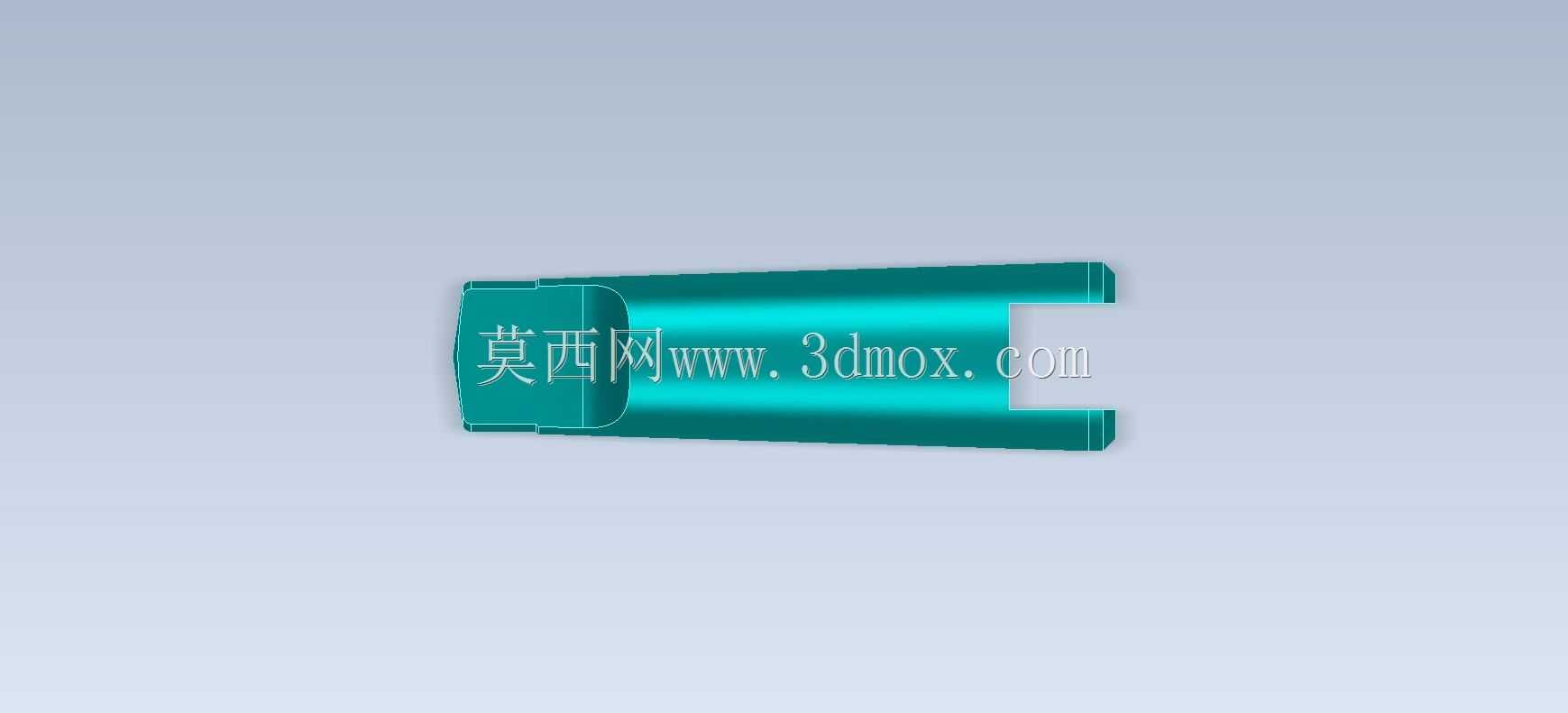

　　从安装边界来看，这类锥柄结构的安装不需要额外的紧固件，只需要将锥柄表面擦拭干净，对准主轴锥孔后用力推入就能实现自锁，安装前要注意清理锥面的切屑、油污，哪怕是很细小的切屑垫在锥面之间，都会导致刀具装夹后出现同轴度偏差，加工出来的孔就会出现圆度超差、孔径扩大的问题。模型上的开槽结构是针对特定练习需求设计的特征，建模过程中需要练习拉伸切除、锥面构建、圆角过渡等基础建模命令，对于初学者来说，这类标准件结构的建模练习，能快速掌握三维建模中基准选择、特征顺序规划、尺寸约束的技巧，避免后续做复杂装配体时出现特征混乱、参数关联错误的问题。

　　实际生产中，莫氏锥柄的磨损是很常见的失效形式，长期拆装、重载切削会导致锥面出现拉毛、变形，这时候就需要通过外圆磨床重新修磨锥面，修磨时要严格保证锥度精度，否则会出现装夹后刀具跳动超标的问题。很多新手建模时容易忽略锥度的标准取值，随便给一个近似角度，做出来的模型看着外形相似，但实际装配时就会出现配合过松或者装不进去的问题，这类基础结构的练习，核心就是要建立标准件的参数化建模思维，所有尺寸都要对应机械设计手册的标准取值，而不是凭视觉观感随意绘制。另外锥柄和锥孔的配合属于过盈配合范畴，建模时不需要预留过大的间隙，实际生产中依靠锥面的微量弹性变形实现紧密贴合，这也是这类结构能实现高定位精度的核心原因。
