半铰接式连接固定支座结构设计

　　在中小型机电设备、工装夹具以及轻型自动化输送线的铰接连接场景中，这类半铰接支座是承担定位与转动约束的核心基础零件。日常设备运维中经常能碰到类似结构的失效问题，要么是铰接孔位磨损过快导致转动旷量超标，要么是安装基面贴合度不足引发固定螺栓受剪断裂，很多新手建模时容易忽略实际工况下的受力边界，把支座做成等壁厚的规整块，实际装机后往往用不到三个月就出现形变开裂。

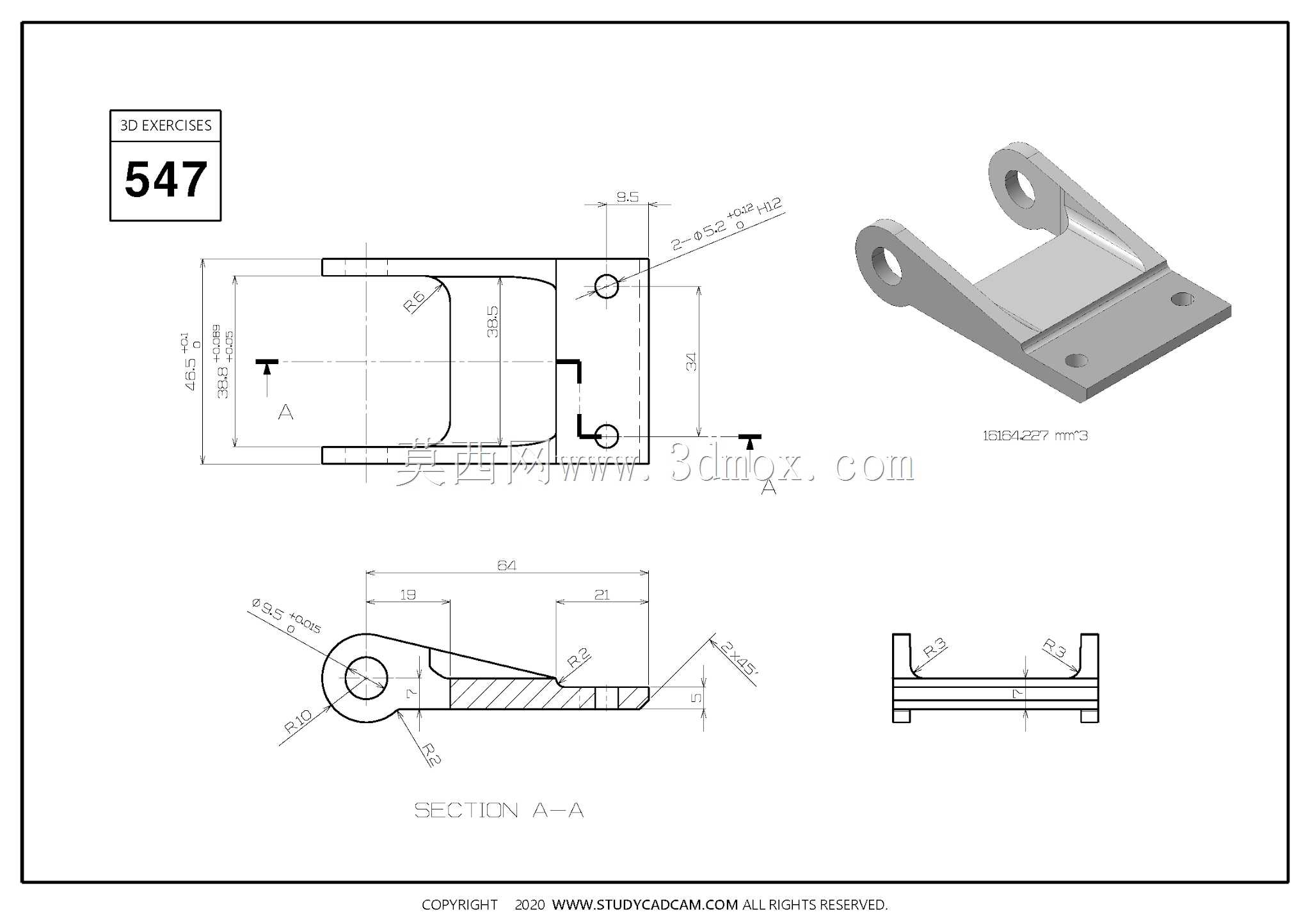

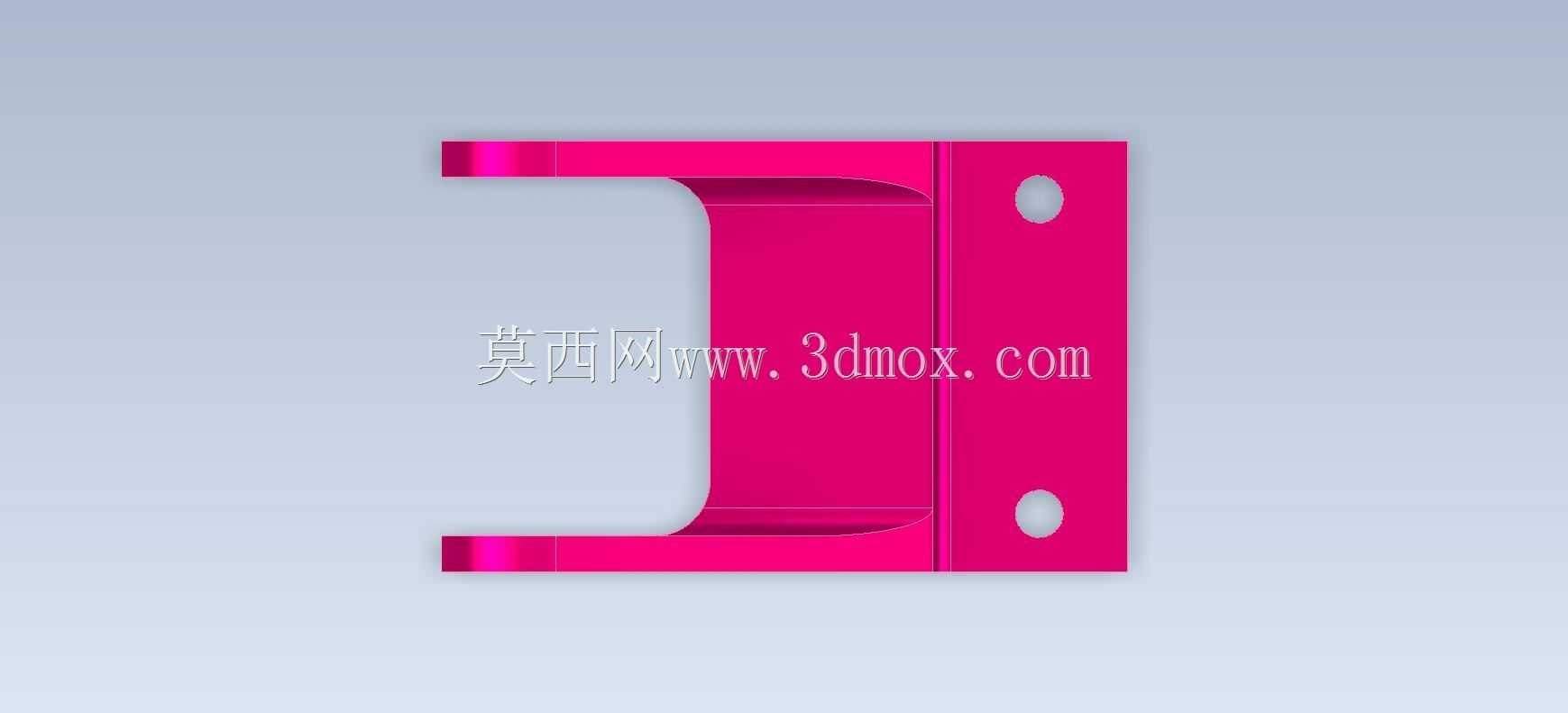

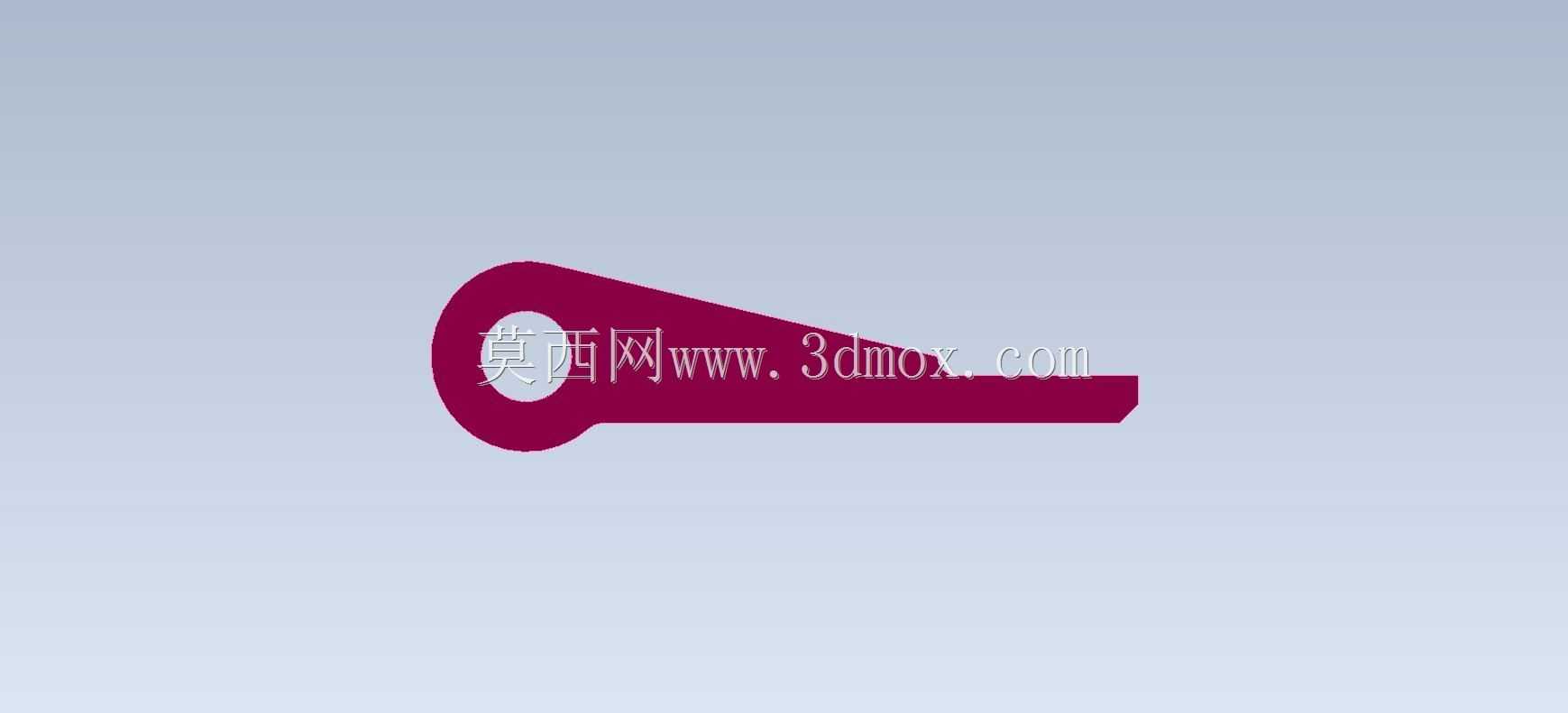

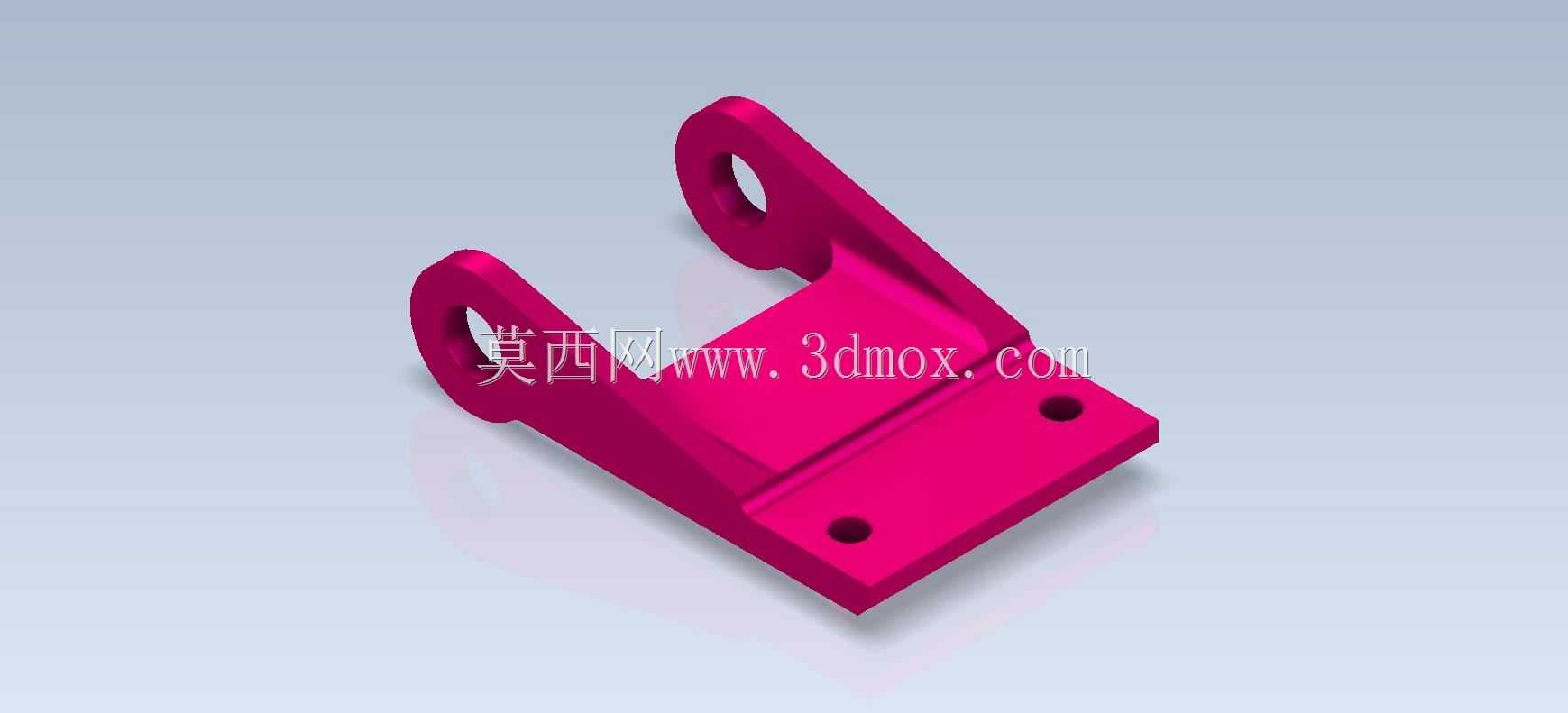

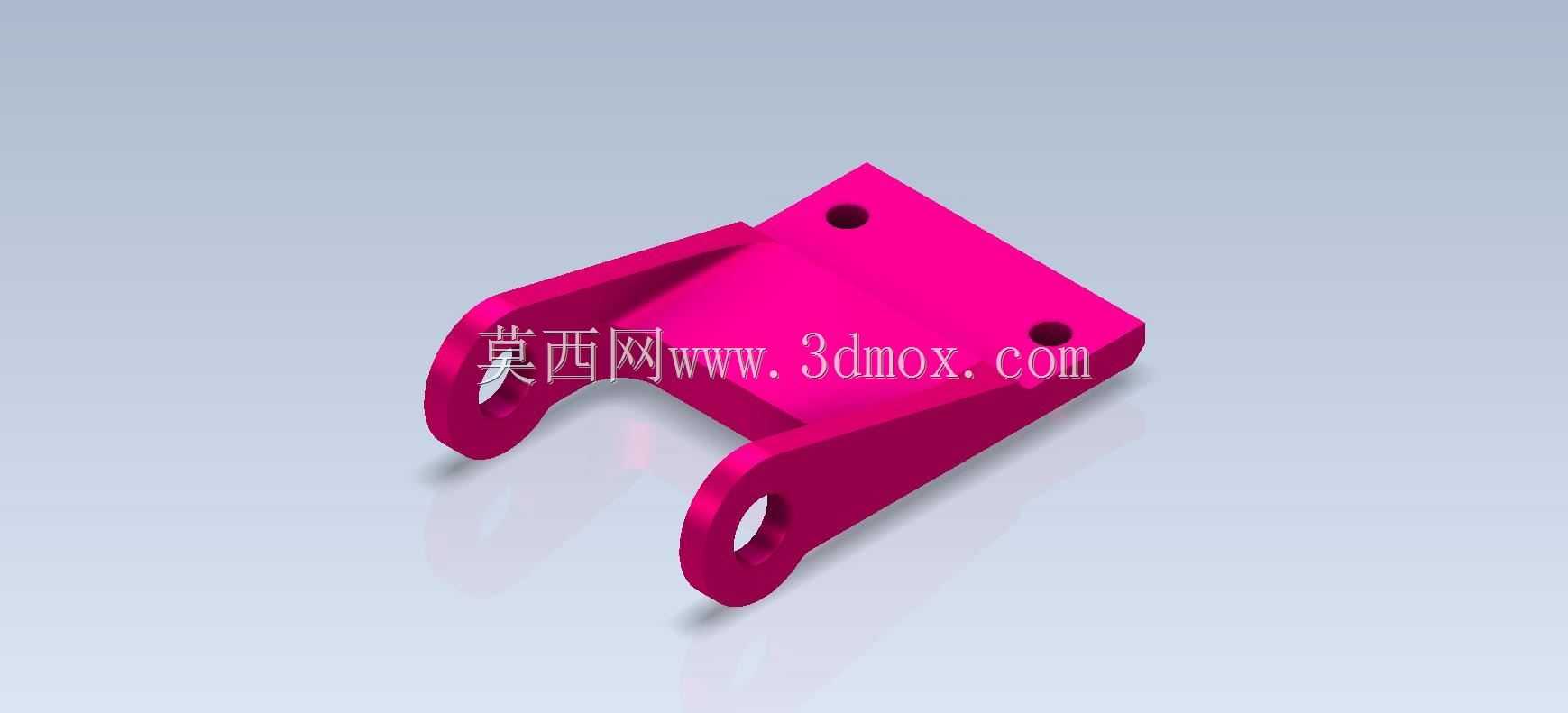

　　从结构功能来看，这个零件同时承担两个方向的作用：底部带两个沉头安装孔的平板部分是固定基准，需要和设备安装基面完全贴合，将铰接部位承受的径向载荷、倾覆力矩均匀传递到安装框架上；上部两个同轴带孔的耳板是转动连接端，用来穿装铰接销轴，和配套的活动摆臂形成转动副，允许摆臂在耳板的间隙范围内绕销轴做定角度摆动，同时限制摆臂的轴向窜动。设计时特意将两个耳板做了不等高的差异化处理？不对，仔细看结构，两个耳板的同轴度是核心控制项，建模时必须先确立公共基准轴线，两个耳板的内孔圆柱度、端面与轴线的垂直度都要设置合理的形位公差，否则销轴穿装后会出现卡滞，转动时摩擦阻力骤增，还会加剧耳板内孔的偏磨。

　　安装边界方面，底部安装板的两个沉孔中心距需要和配套安装基面的预留螺孔严格匹配，沉孔深度要覆盖所用内六角螺栓的头部高度，保证螺栓锁紧后头部不突出安装面，避免和后续摆动的部件发生运动干涉。耳板的内孔直径要和选定的销轴做间隙配合，间隙量控制在0.02-0.05mm区间，既保证转动灵活，又不会因为间隙过大产生冲击载荷。耳板外侧的圆弧过渡是很容易被忽略的细节，要是直接做直角过渡，热处理或者受载时会在直角处产生严重的应力集中，裂纹往往从这个位置萌生，所以外轮廓全部做了R角过渡，分散应力集中点。

　　实际应用中，这类支座常用来安装小型气动摆杆、设备检修门的铰接端、工装夹具的翻转定位臂，相比一体式的固定铰链，这种分体式的半铰接支座可以单独更换磨损的销轴或者支座本身，不用整体更换整套铰接组件，运维成本更低。设计时还要考虑运动包络空间，两个耳板之间的开槽宽度要比配套摆臂的连接端厚度大0.5-1mm，预留足够的装配间隙，避免摆臂转动时和耳板内侧发生摩擦，开槽的底部和安装板衔接的位置也做了斜面过渡，既减少了不必要的材料冗余降低零件重量，又能提升衔接位置的结构强度，避免应力在转角处堆积。

　　很多初学者建模时会直接把安装板和耳板做垂直相接，没有做加强过渡，实际受倾覆力矩的时候，耳板和安装板的衔接位置很容易被掰断，这个结构在衔接位置做了加厚的三角加强结构，相当于在受力最大的拐角处增加了支撑筋，能大幅提升整体的抗弯折能力。零件的壁厚设计也做了差异化处理，耳板部位因为要承受销轴的径向挤压力，壁厚比安装板边缘更厚，安装板除了孔位周围的加强区域，边缘位置适当减薄，在保证结构强度的前提下尽可能减少材料用量，降低加工成本。如果是用在有腐蚀环境的场景，这个结构的外轮廓没有狭窄的凹槽死角，后期做表面喷塑或者镀锌处理时，药液能顺利流走，不会出现积液导致的镀层不均问题，也不容易积灰积垢，日常清洁维护更方便。
