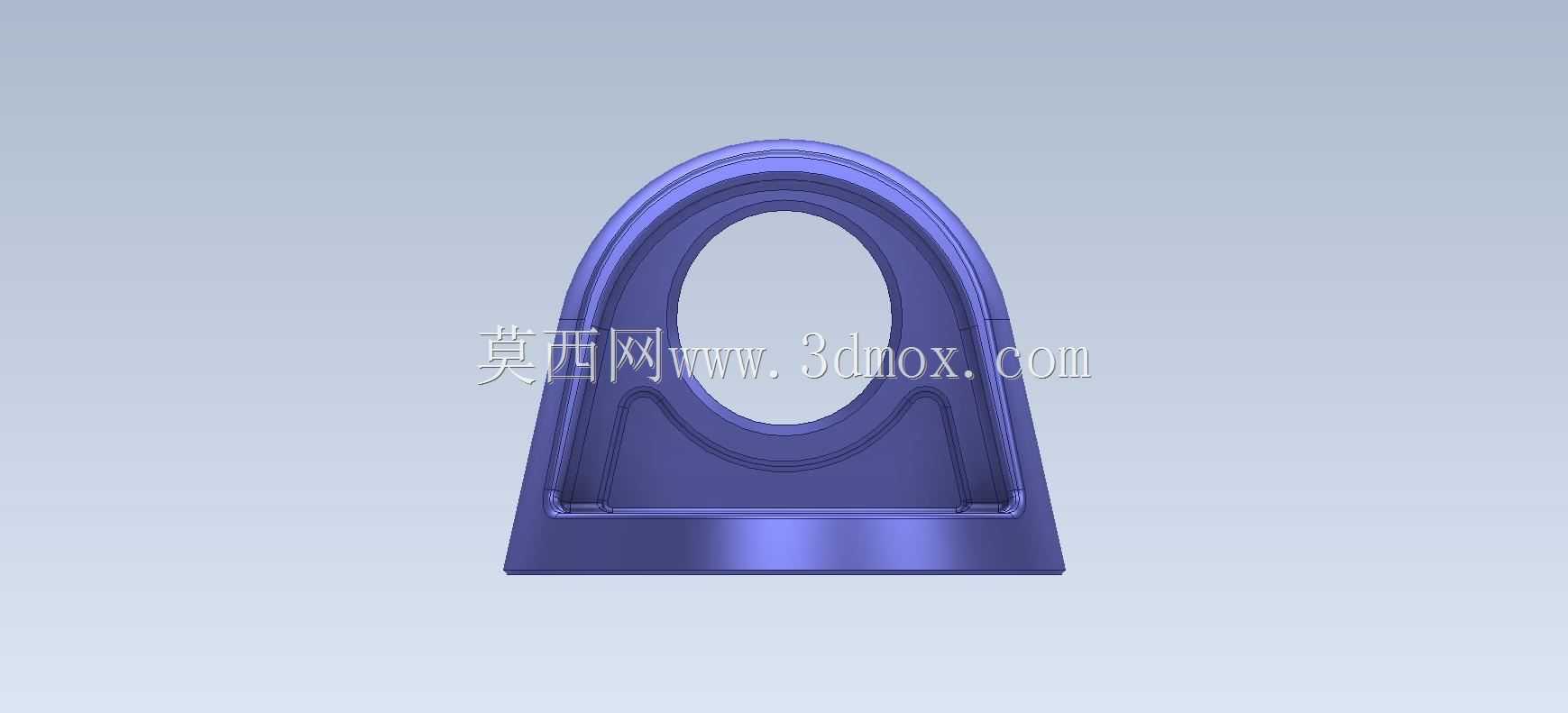

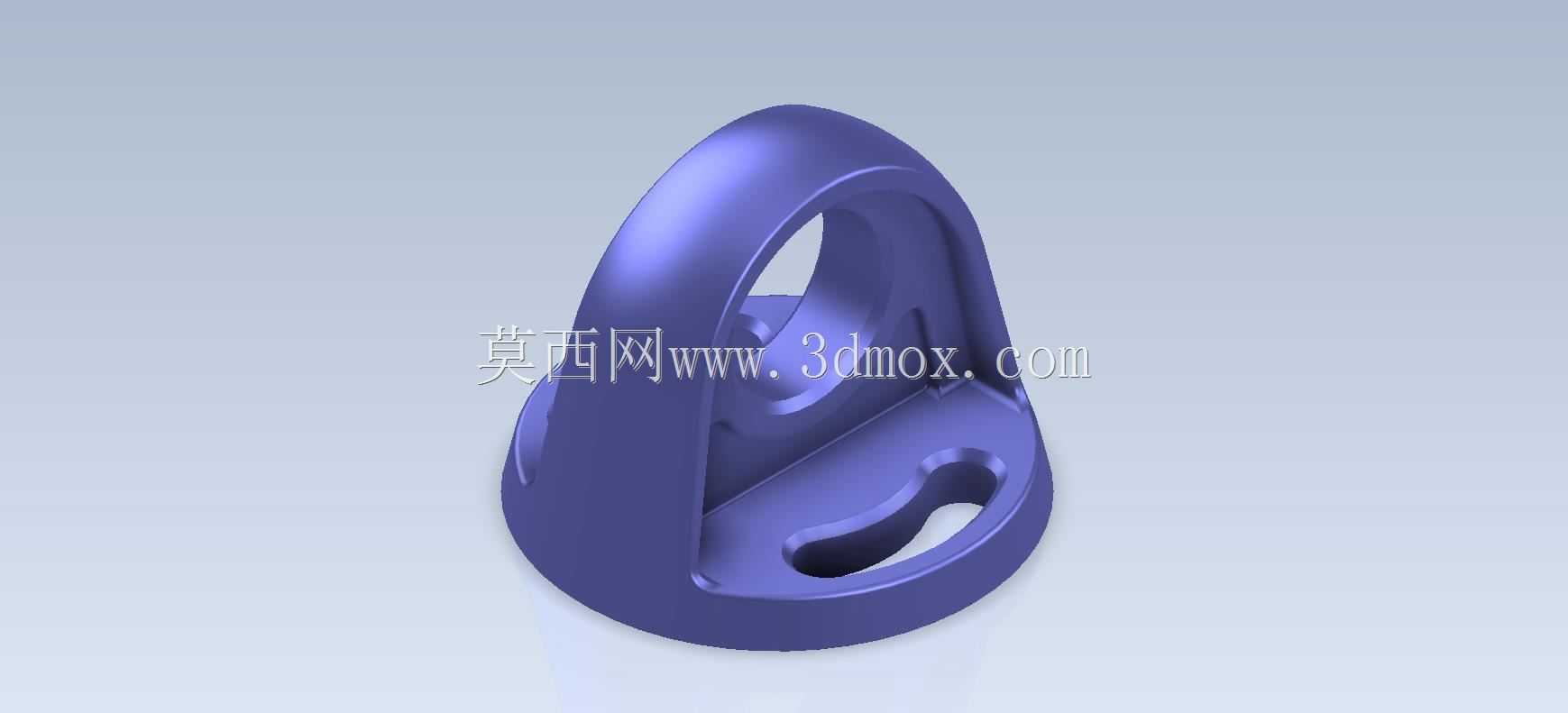

日常做结构建模练习时,这类带弧形承力面的支座类零件很适合练手,它的实际应用场景覆盖轻载吊装、小型设备侧装支撑、工装夹具辅助挂接等多个领域,很多小型生产线的旁侧挂架、便携设备的手持承力结构、甚至户外小型设备的壁挂固定座,都能看到这类结构的影子。从实际用途来看,这个零件核心是实现两个功能,一是底部通过安装孔贴合固定在安装基准面上,二是上部的弧形环体用来穿设吊绳、挂杆或者连接其他铰接件,实现载荷的传递,和常规的平板吊耳不同,它的弧形环体和底部安装座是一体化平滑过渡的,没有尖锐的应力集中棱边,在承受斜向载荷的时候,应力分布会更均匀,不会在连接位置出现应力突变导致的断裂风险。

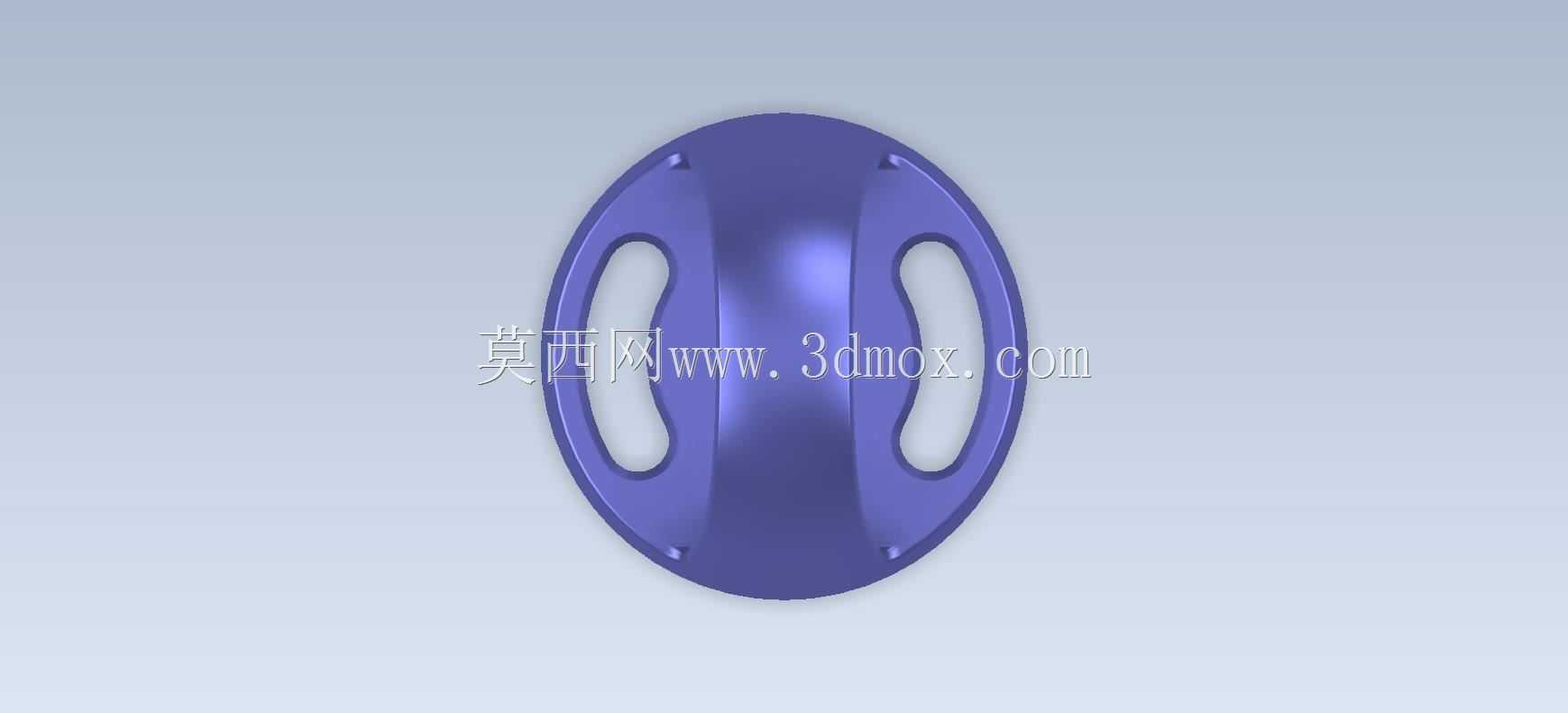

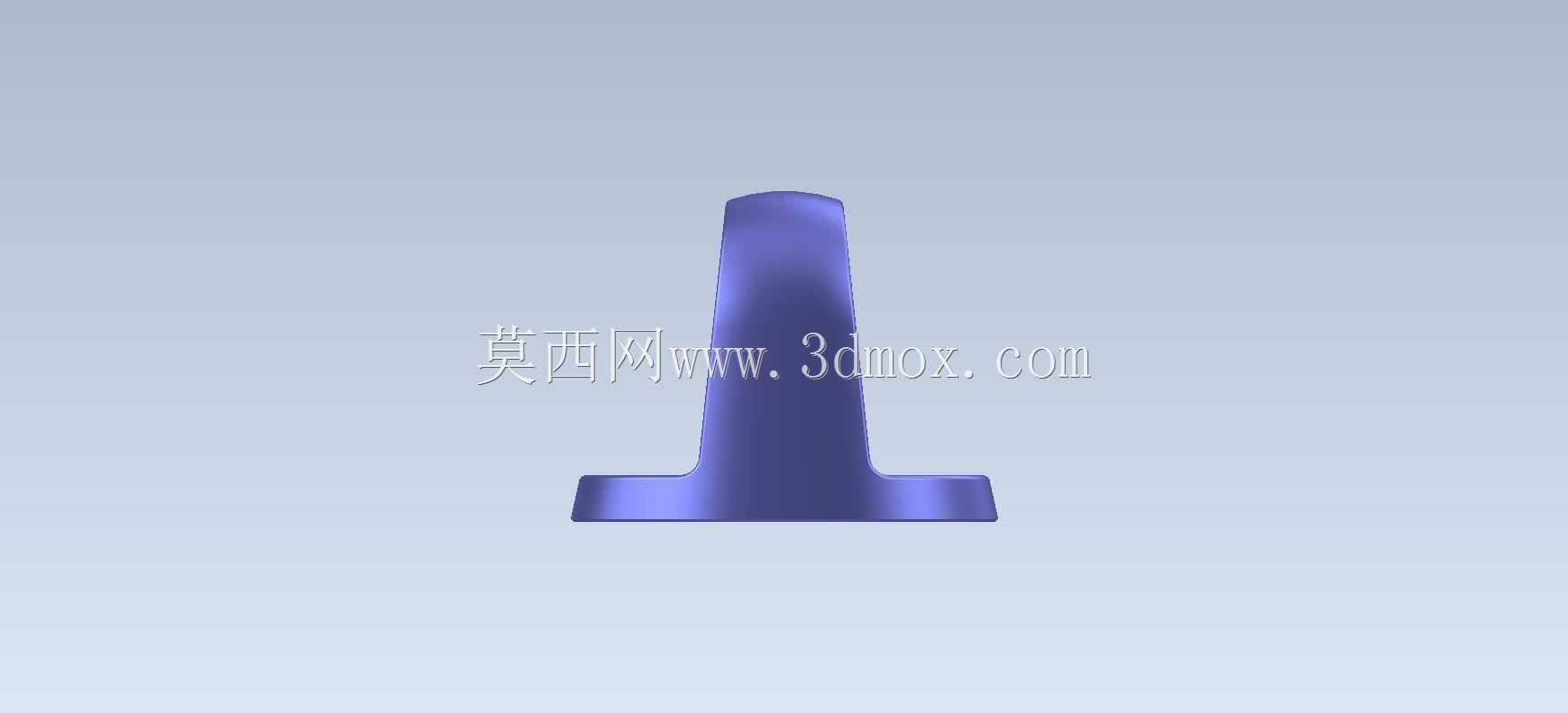

设计这类零件的时候,首先要考虑的是安装边界的适配性,底部的安装面是完整的圆形平面,能保证和安装基面完全贴合,不会出现翘边导致的安装不稳,上面开设的腰形孔不是随便画的,腰形孔的长度方向预留了安装调整余量,现场装配的时候如果安装基面的孔位存在小范围的加工误差,不需要重新扩孔,直接调整零件位置就能对准螺栓,容错率比圆孔高很多,适合现场改装、小批量非标定制作业的场景。上部的弧形环不是正圆的吊环,它的截面是渐变的,靠近底部安装座的位置截面厚度更大,往上逐渐收窄,这是因为载荷传递的时候,环体和底座连接的位置弯矩最大,加厚截面能提升抗弯强度,而环体顶部主要承受拉载荷,适当收窄截面可以在保证强度的前提下减轻零件重量,减少材料浪费。
建模的时候要注意过渡曲面的连续性,环体内侧和底座连接的位置做了圆角过渡,不能出现直角接缝,不然不仅会产生应力集中,实际加工的时候不管是注塑还是铣削加工,直角位置都容易出现加工缺陷,比如注塑件的缺料、金属件的应力裂纹。环体中间的镂空区域不是为了好看,一方面是减轻零件自重,另一方面如果是用在有流体、粉尘的场景,镂空区域可以让流体、粉尘直接穿过,不会在零件表面积攒造成积料、腐蚀,比如用在食品生产线旁的挂架,镂空结构就方便日常冲洗清洁,不会藏污纳垢。

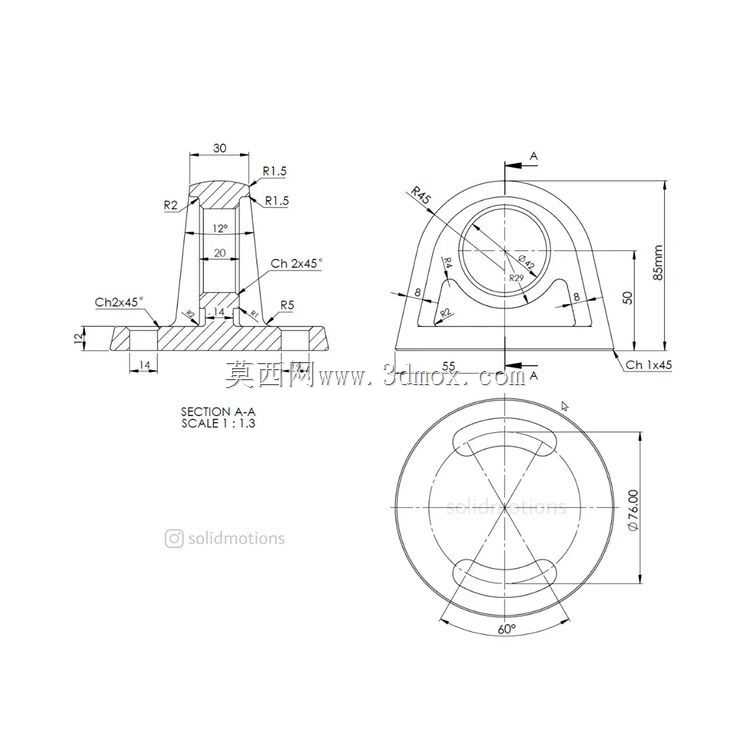

从安装尺寸边界来看,底部圆形底座的直径决定了它的安装占地空间,选型的时候要确认安装基面的可用平面尺寸不小于底座直径,不然会出现底座悬空的情况,影响固定强度;腰形孔的宽度要匹配常用的安装螺栓直径,长度方向的调整量一般控制在螺栓直径的1到1.5倍,调整量太大反而会导致零件定位不准,太小又起不到误差补偿的作用。上部弧形环的内孔尺寸要匹配所穿设的连接件直径,间隙不能太大,不然吊装或者连接的时候会出现晃动,产生冲击载荷,时间长了容易磨损环体内壁,一般间隙控制在0.2到0.5毫米之间,既能保证连接件顺利穿入,又不会有过大的旷量。
实际工程应用里,这类零件如果用在承力场景,还要根据载荷大小调整壁厚,比如承受100公斤以内的静载荷,塑料材质的话壁厚做到3毫米就足够,如果是金属材质用在重载场景,壁厚要加到5毫米以上,还要在环体和底座的过渡位置增加加强筋,不过这个练习件的结构是基础款,没有额外加筋,刚好适合初学者练习拉伸、放样、圆角、切除这些基础建模命令,做的时候可以先画底部的安装座草图,拉伸成实体,再在上视基准面绘制弧形环的引导线和截面轮廓,用放样或者扫描命令生成环体,然后合并实体,再做圆角过渡,最后切除出腰形安装孔和中间的镂空区域,整个建模过程能练到大部分常用的实体建模命令,对理解承力结构的应力分布也有很大帮助。很多初学者做这类零件的时候容易犯的错误是把环体和底座直接拼接,不做过渡圆角,或者腰形孔的位置太靠近底座边缘,导致安装的时候螺栓孔的壁厚不够,拧紧螺栓的时候出现开裂,建模的时候要注意腰形孔的中心到底座边缘的距离至少要保证螺栓孔壁厚不小于螺栓直径的0.8倍,这样才能保证安装强度。
