方形法兰凸台密封端盖结构设计

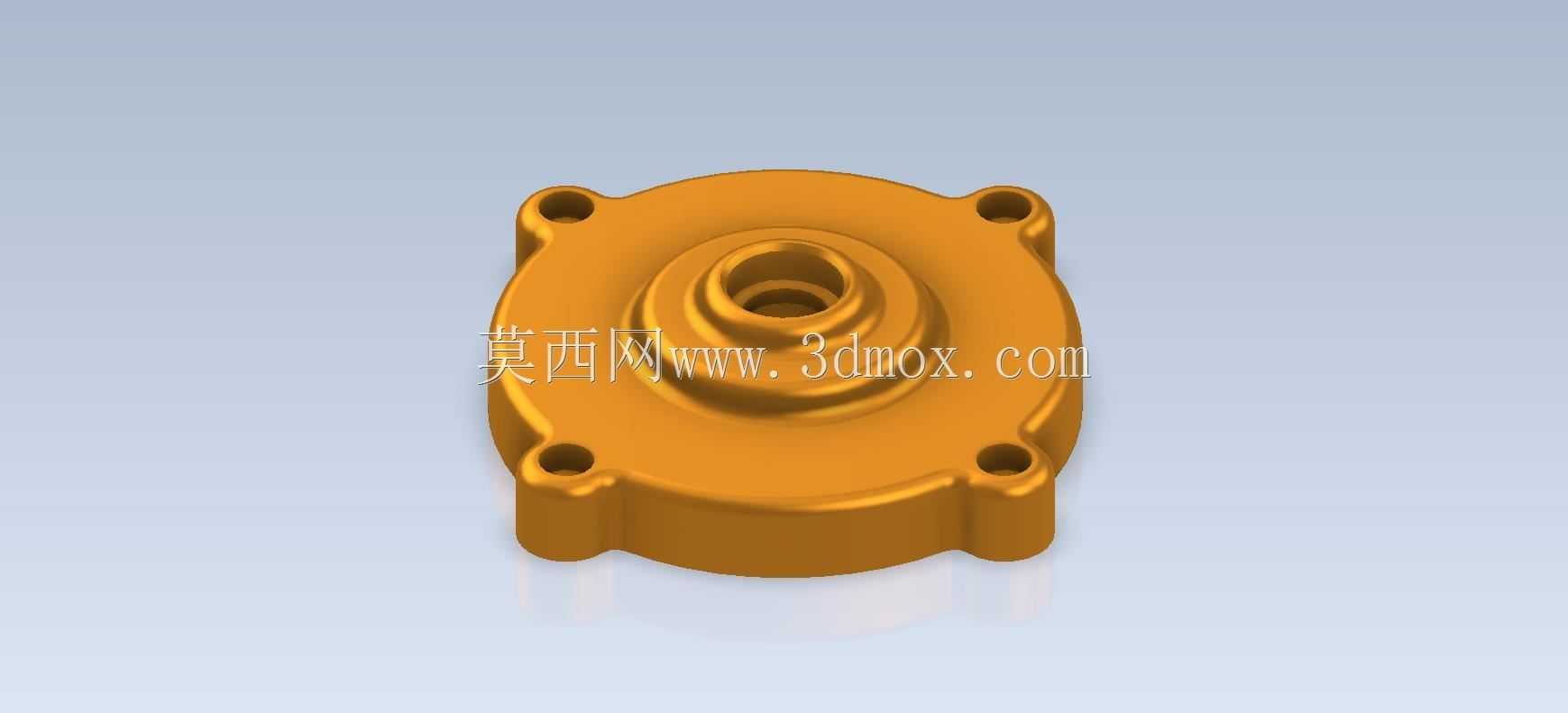

　　这类带四个安装凸耳的圆形端盖，在小型流体动力单元、低压气动回路、微型液压泵站的腔体封盖场景中十分常见，日常做三维建模练习时选这类零件，能把拉伸、切除、圆角、阵列这些基础特征操作练得很扎实，同时也能摸透工业常用端盖的设计逻辑。从实际安装场景来看，这类端盖通常用在腔体压力不超过1.6MPa的工况下，四个角的安装孔对应M4或者M5的内六角圆柱头螺钉，安装时四个孔的位置度公差一般控制在0.1mm以内，避免装配时螺钉别劲导致密封面压合不均出现渗漏。端盖中心的凸台结构是整款零件的功能核心，凸台内的通孔要么是穿传动轴做动密封配合，要么是接气嘴、油嘴做流体通路接口，凸台的外径比中心孔大出3-5mm，一方面是给密封件留出足够的安装压合空间，另一方面也能增强中心位置的结构强度，避免管路插接或者轴运转时产生的径向力让端盖中心变形。

　　设计这类端盖的时候，首先要确定的是安装边界：四个安装凸耳的中心距要和被封腔体的安装孔位完全匹配，凸耳的外边缘不能超出腔体的安装法兰面，避免和周边的管路、紧固件产生干涉。端盖主体的厚度一般根据腔体口径来定，像这款口径在50mm左右的端盖，主体厚度取6mm就能满足低压工况的刚度要求，不会在受压时出现中部拱起的情况。四个安装凸耳的位置做了外凸的圆弧过渡，而不是直接做方形切角，一方面是减少零件的锐角应力集中，另一方面也能避免安装时锐角划伤操作人员，凸耳上的安装孔周边做了0.5mm的沉孔设计，用来容纳螺钉头，保证螺钉安装后不会突出零件表面，减少外部磕碰导致螺钉松动的概率。

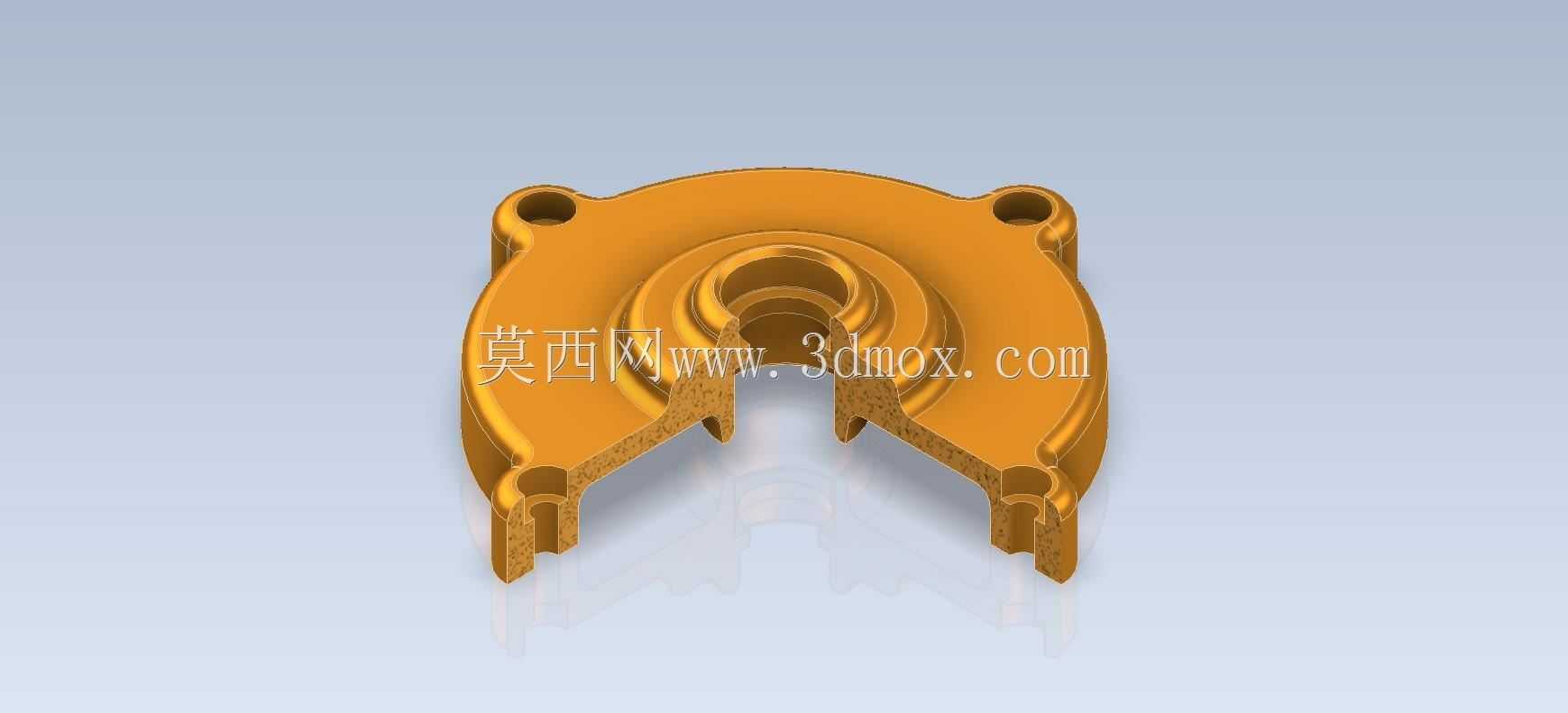

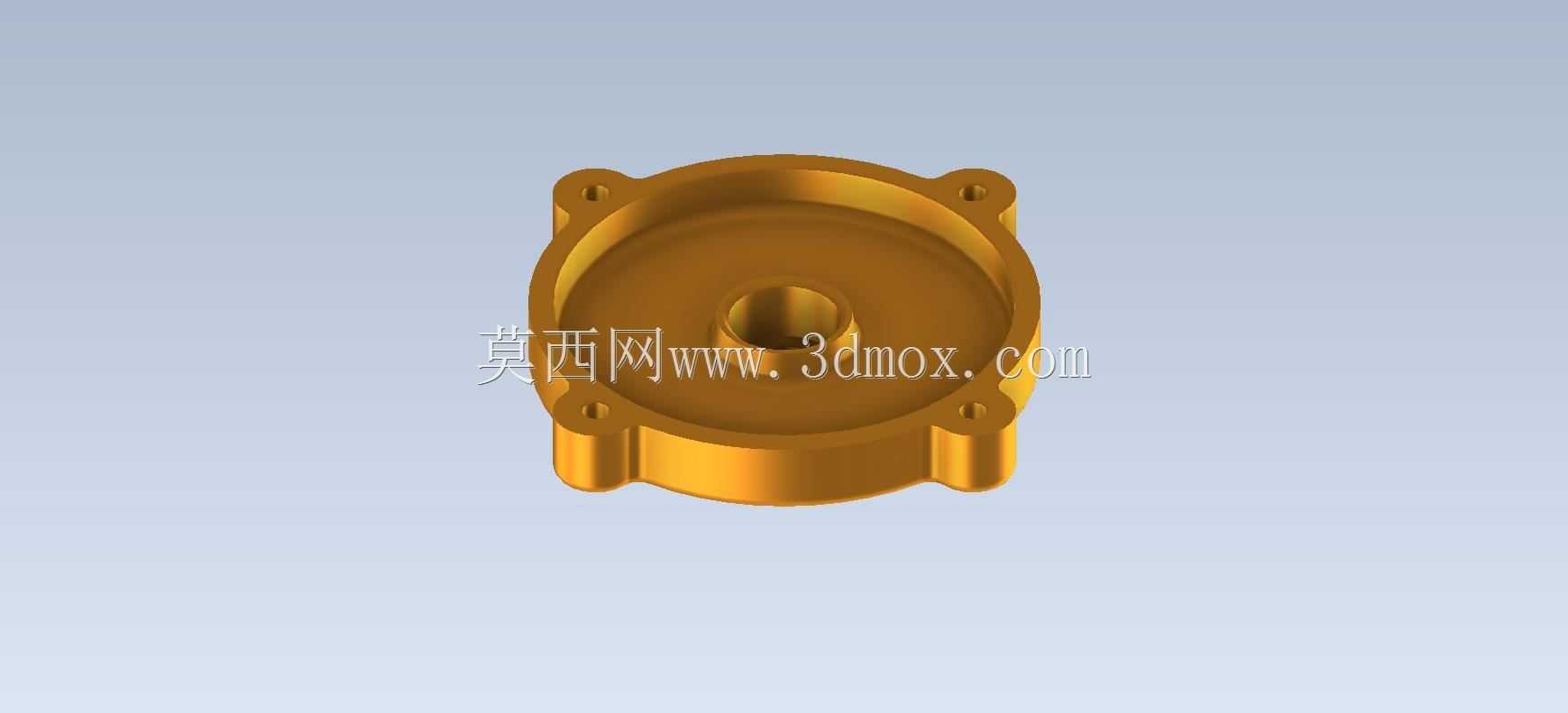

　　密封面的设计是这类端盖的关键，端盖和腔体贴合的背面会加工出一圈浅槽，用来放置O型密封圈，槽的深度和宽度要匹配所选密封圈的线径，保证压缩量在18%-25%之间，既不会因为压缩量太大导致密封圈永久变形失效，也不会因为压缩量不够出现密封渗漏。中心凸台和端盖主体的衔接位置做了R2的圆角过渡，避免压铸或者机加工时出现应力集中导致的开裂，同时圆角过渡也能让流体在腔体内流动时减少直角位置的紊流，降低局部压力损失。

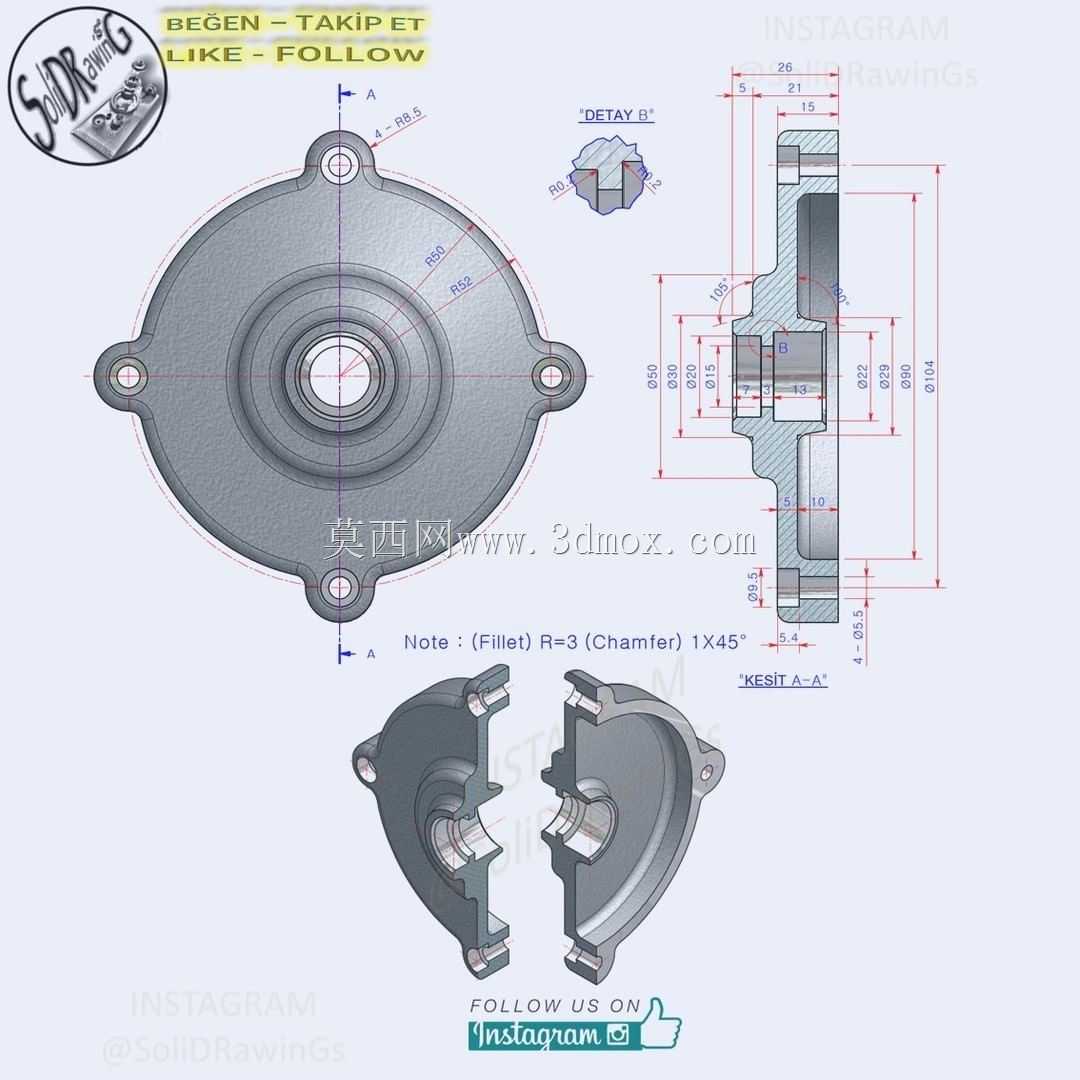

　　从建模思路来说，做这类零件不需要用复杂的曲面特征，第一步先绘制端盖的主体轮廓，把中心圆和四个凸耳的外轮廓画在同一草图里，拉伸得到主体基础特征；第二步拉伸中心凸台，注意凸台的拔模角度，如果是塑料件取1-1.5度的拔模角方便脱模，如果是金属机加工件可以不用拔模，直接做直壁；第三步做安装孔的切除，用圆周阵列或者线性阵列把四个孔一次性做出来，保证孔位的一致性；最后处理所有的圆角和倒角，所有外露的棱边都做C0.5的倒角或者R0.5的圆角，避免锐边。

　　实际选型使用的时候，要注意端盖的材质匹配，如果是水、气这类普通介质，用普通ABS或者铝合金6061就足够，如果是有弱腐蚀性的介质，就要换成PP材质或者304不锈钢。安装的时候四个螺钉要对角均匀拧紧，不能单个螺钉一次拧死，不然会导致端盖倾斜，密封面局部间隙过大出现渗漏。这类端盖因为结构简单、安装方便，在小型自动化设备的气动控制模块、小型液压站的阀块封盖、实验设备的腔体密封位置都有大量应用，建模时把这类基础零件的结构逻辑摸透，后续做复杂装配体的时候就能快速判断零件的安装边界和配合要求，减少设计时的干涉问题。
