带定位孔异形凸轮式机械传动零件

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698318
  • 带定位孔异形凸轮式机械传动零件
  • 带定位孔异形凸轮式机械传动零件
  • 带定位孔异形凸轮式机械传动零件
  • 带定位孔异形凸轮式机械传动零件
  • 带定位孔异形凸轮式机械传动零件
  • 带定位孔异形凸轮式机械传动零件

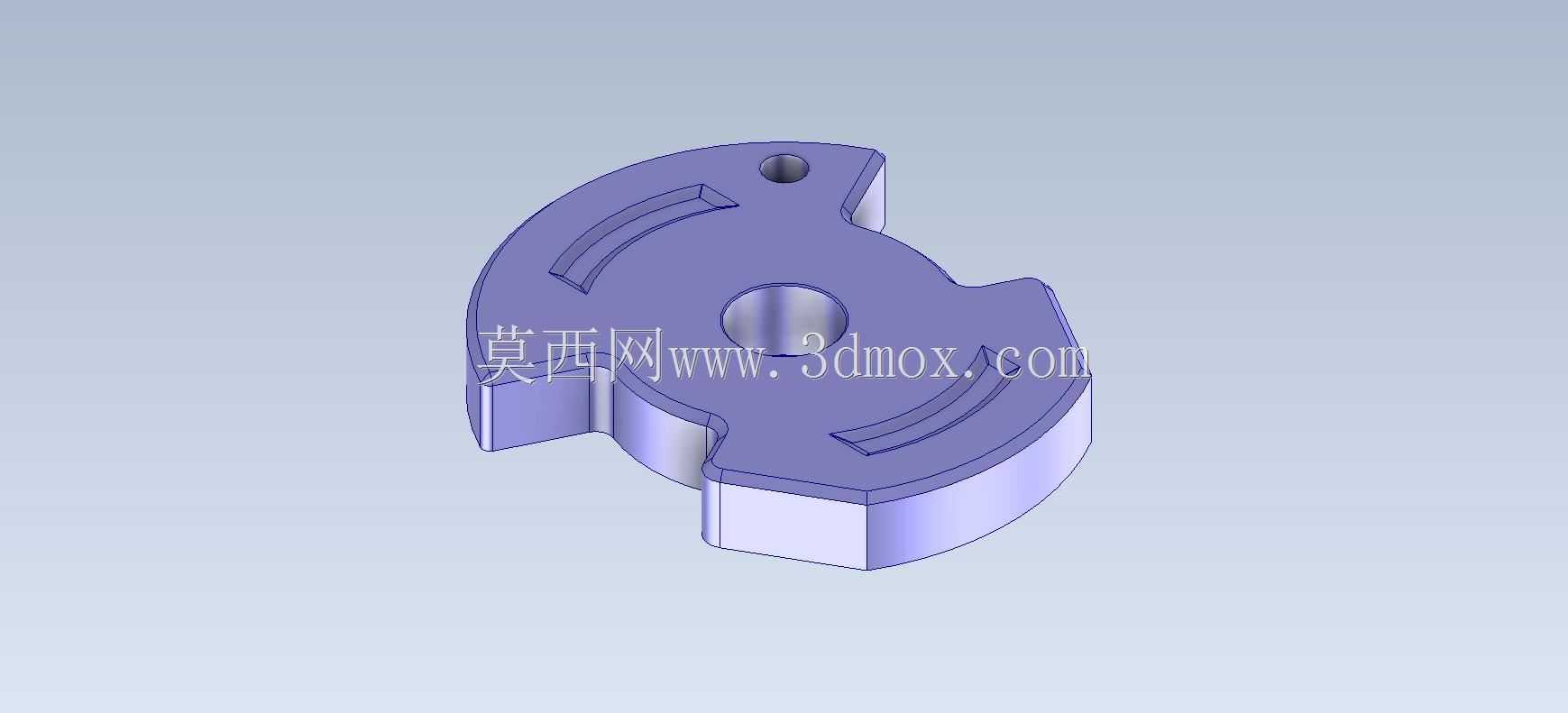

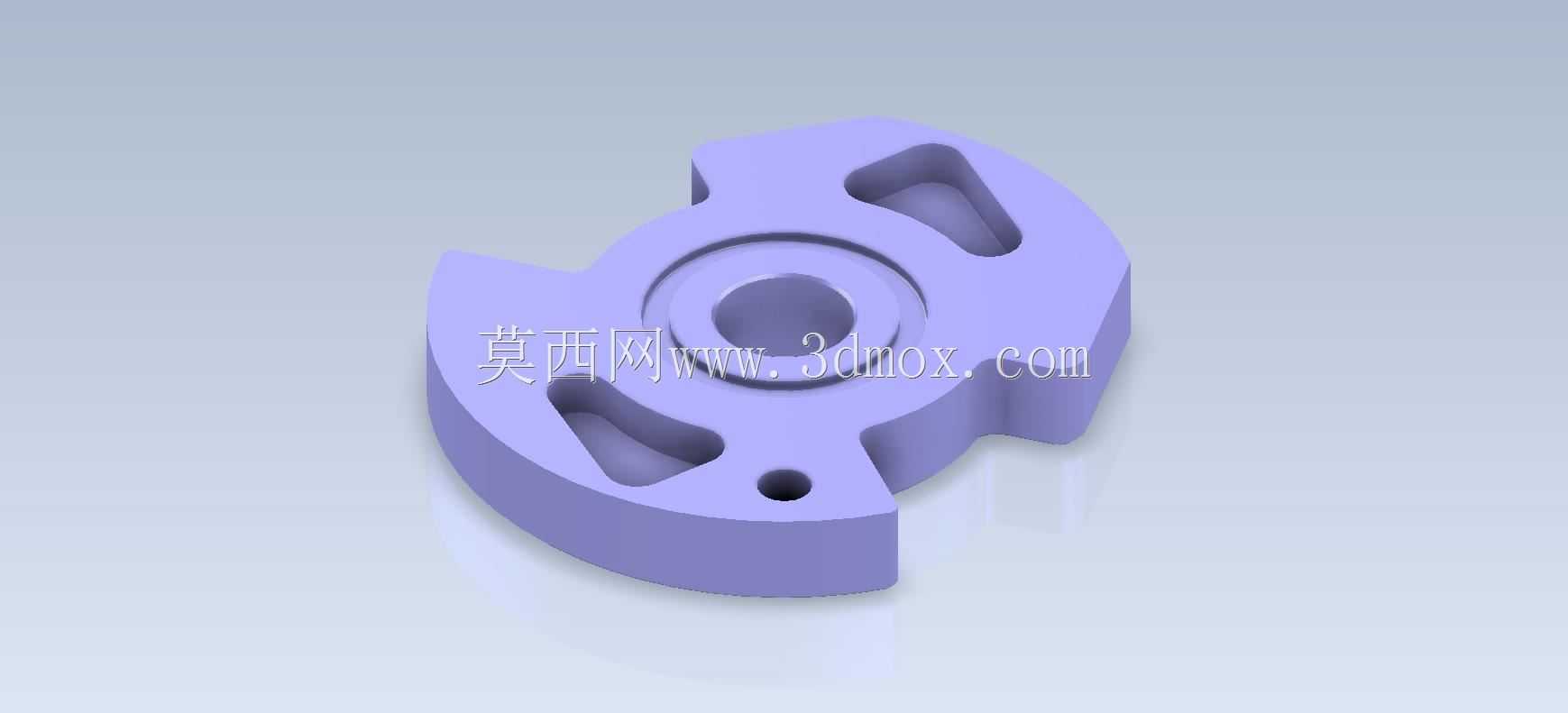

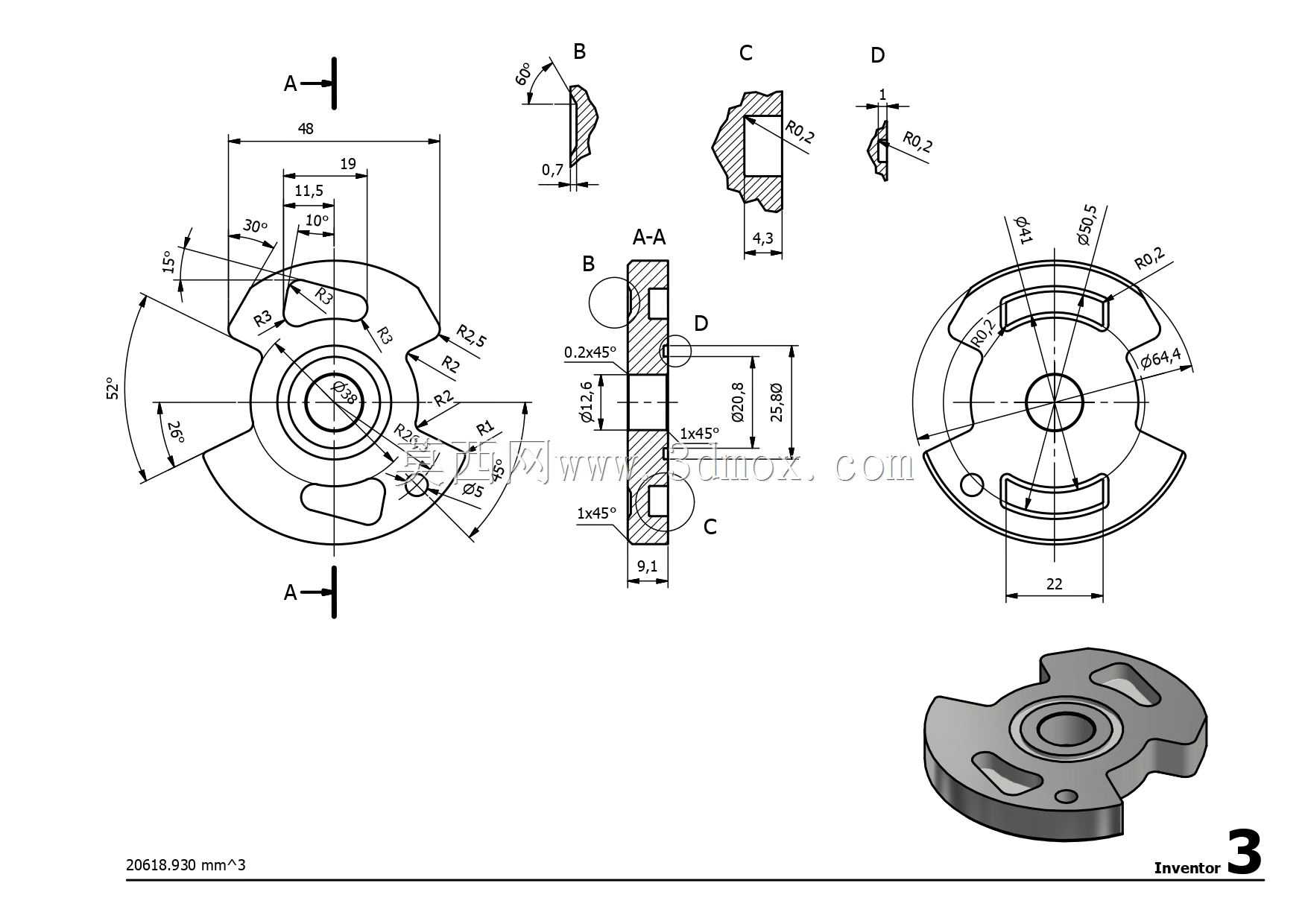

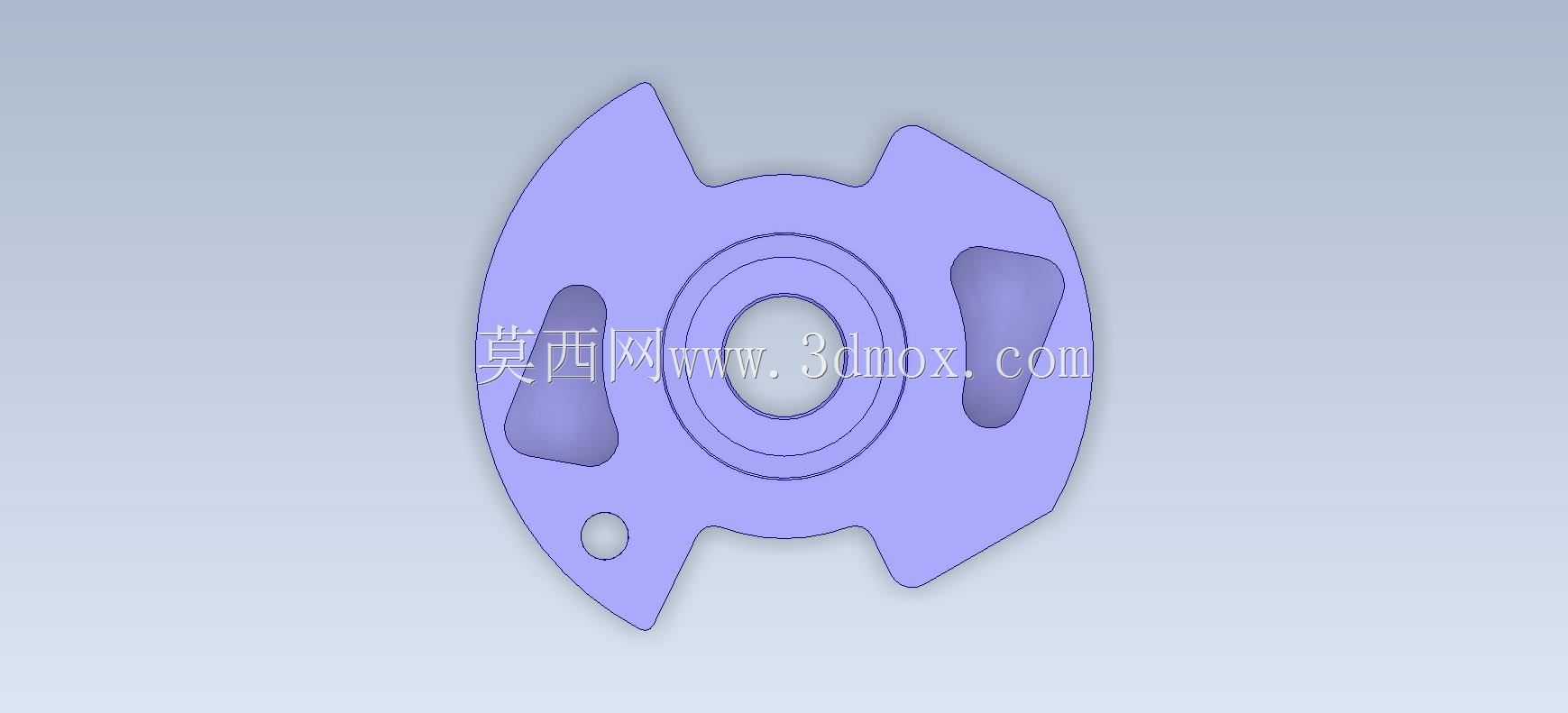

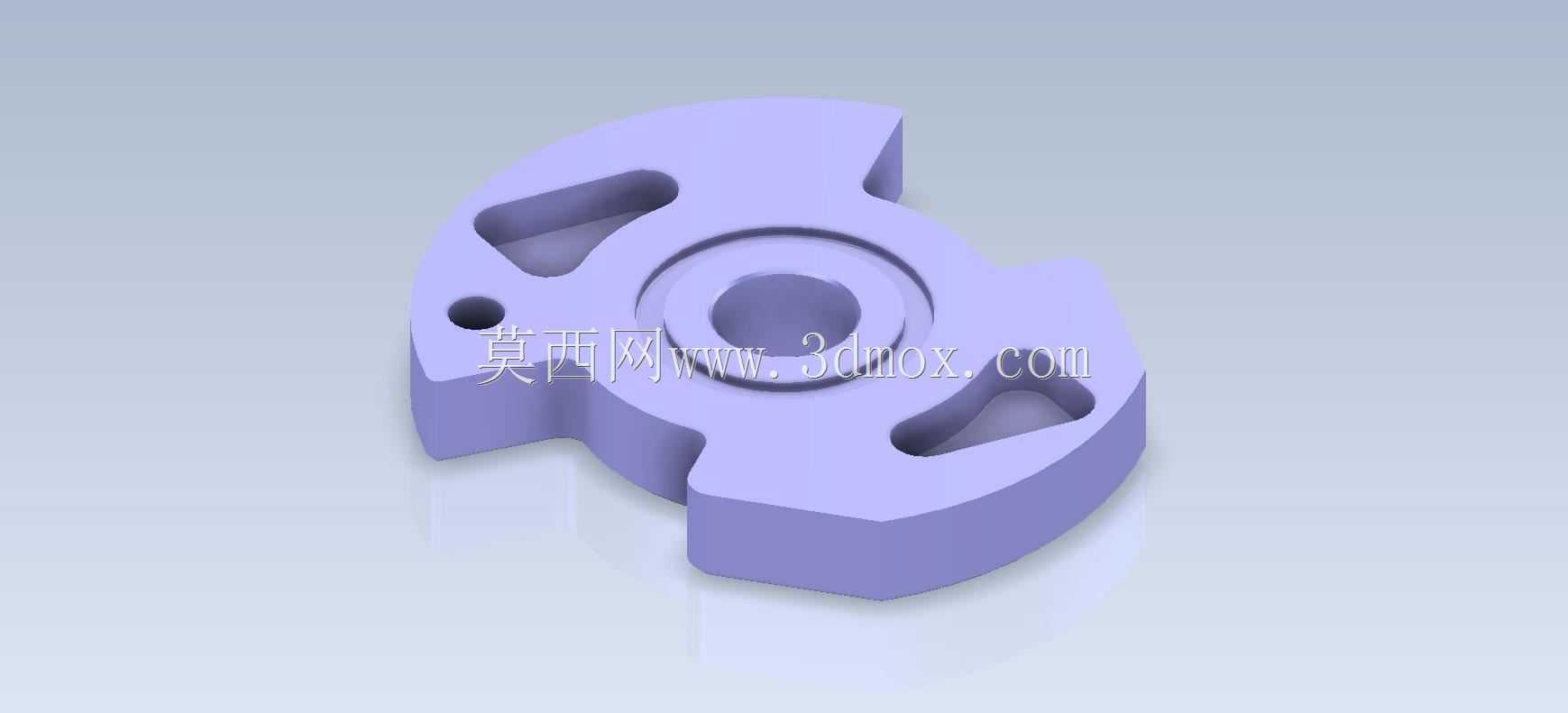

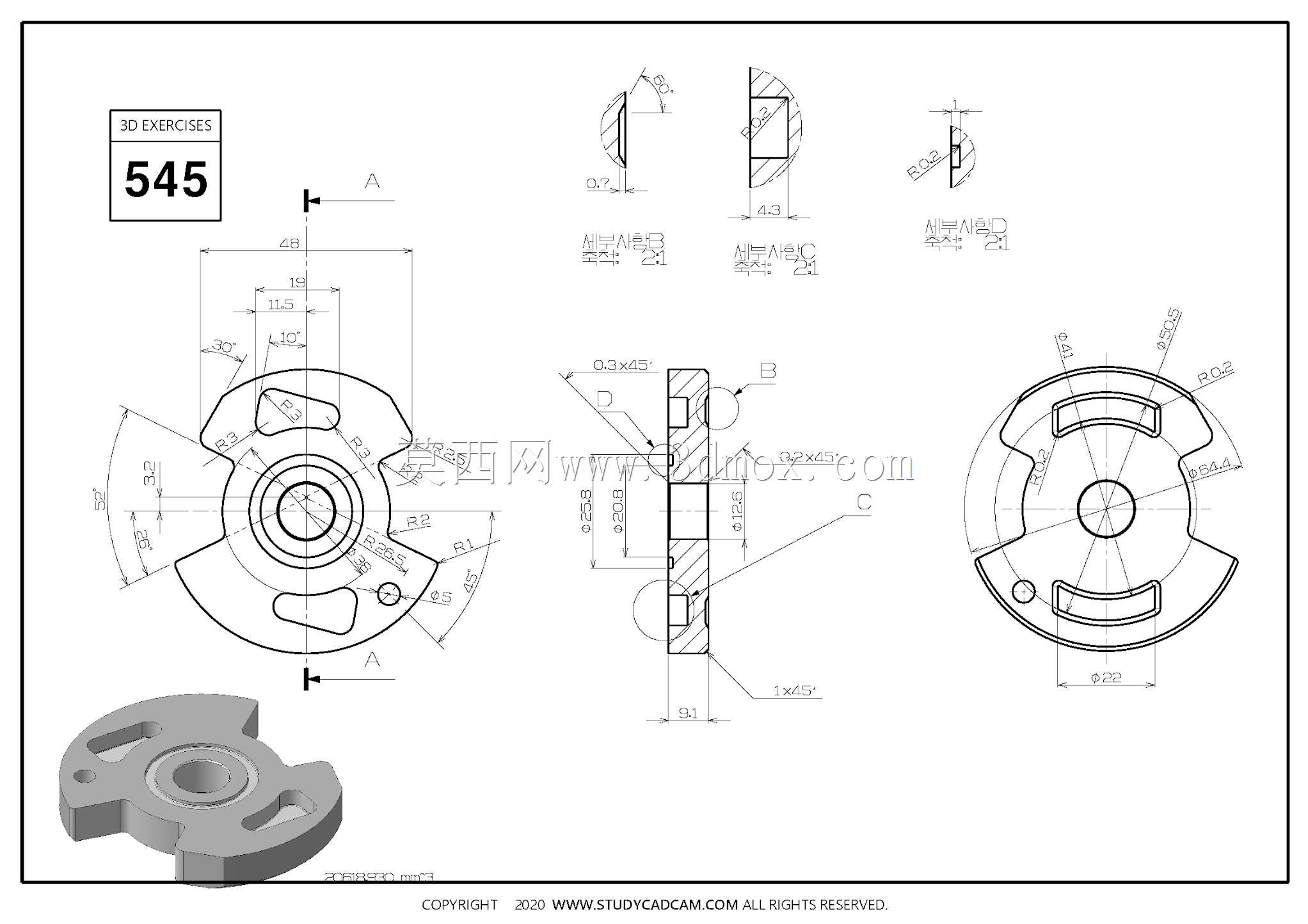

  在轻工自动化输送、小型间歇分度机构、包装设备的送料工位中,这类带异形轮廓的盘类传动件应用十分广泛,它不需要复杂的电控程序配合,仅靠自身轮廓曲面就能实现从动件的规律往复运动,相比槽轮、棘轮机构,传动冲击更小,运行噪音更低,适合中低速、轻载荷的周期性动作工位。从结构上看,零件主体为盘式布局,中心设置同轴阶梯通孔,用于穿装传动轴,孔壁的阶梯面可实现轴向定位,配合键槽或者顶丝孔就能完成与轴的周向固定,保证扭矩传递过程中不会出现相对打滑。零件外缘做了三段式异形轮廓设计,两段对称的圆弧凸起段负责推动从动件完成升程动作,中间的凹弧段对应从动件的回程休止阶段,轮廓曲面的过渡位置全部做了圆角处理,避免运动过程中出现刚性磕碰,减少接触面的应力集中,

  延长零件和配套从动件的使用寿命。零件盘面上对称开设了两个异形减重槽,槽体的走向完全贴合外缘轮廓的曲率变化,在不降低整体结构强度的前提下,尽可能去除多余材料,既降低了零件自身的转动惯量,让启停动作更干脆,也减少了原材料的消耗,适合批量加工生产。在减重槽旁的盘体实体位置,设置了一个小直径的通孔,这个孔是装配定位孔,在零件与轴装配时,可配合定位销实现周向位置的精准校准,保证每次拆装后轮廓的相位角度不会出现偏差,省去反复调整工位的时间。零件的厚度方向做了等厚设计,上下端面均为平整加工面,安装时可紧贴轴承端面或者轴套端面,保证轴向安装的垂直度,避免转动过程中出现端面跳动,影响传动精度。从安装边界来看,零件的最大回转直径由外缘凸起的最外点决定,

  设计安装空间时需要预留出完整的回转避让区域,不能有其他结构件伸入这个回转范围内,防止运转时发生碰撞;中心孔的直径与配套传动轴的直径为间隙配合,装配公差控制在H7/h6区间,既保证装配顺畅,也不会出现过大的同轴度误差。这类零件的加工通常采用棒料铣削成型,轮廓曲面需要通过三轴或者四轴加工中心完成精加工,曲面的轮廓度公差需要控制在0.05mm以内,否则会导致从动件的运动行程出现偏差,无法满足工位的动作要求。在实际使用场景中,这类零件常配套圆柱滚子从动件或者平底从动件使用,接触面需要定期涂抹润滑脂,减少摩擦磨损,如果是用于食品包装类的洁净工位,还可以选用POM或者尼龙材质加工,降低运行噪音的同时避免油污污染产品。设计这类零件时,

  首先要根据工位需要的从动件运动行程、休止时间来反推轮廓曲线的参数,先确定基圆直径,基圆直径过小会导致轮廓曲面的压力角过大,传动时出现卡顿甚至卡死的问题,基圆直径过大则会让零件整体尺寸增加,占用过多安装空间;其次要校核盘体的结构强度,减重槽的开设位置不能破坏应力传递路径,尤其是在扭矩从中心孔向外缘轮廓传递的路径上,要保证足够的实体壁厚,避免长期交变载荷下出现开裂问题;最后要考虑加工工艺性,所有的槽体内角都要设置和加工刀具匹配的圆角,避免出现清角不到位的问题,降低加工难度和成本。
