斜切带槽球座类机械练习结构件

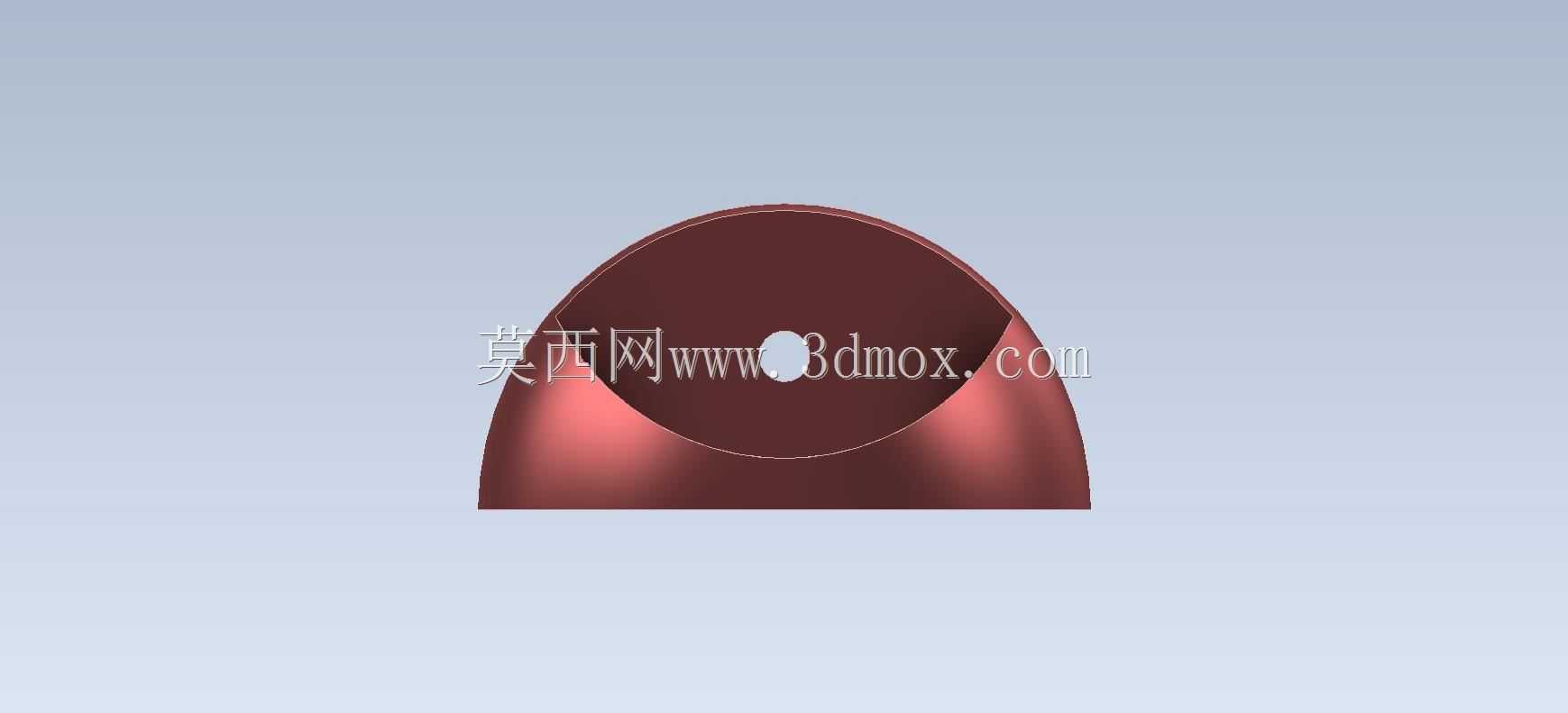

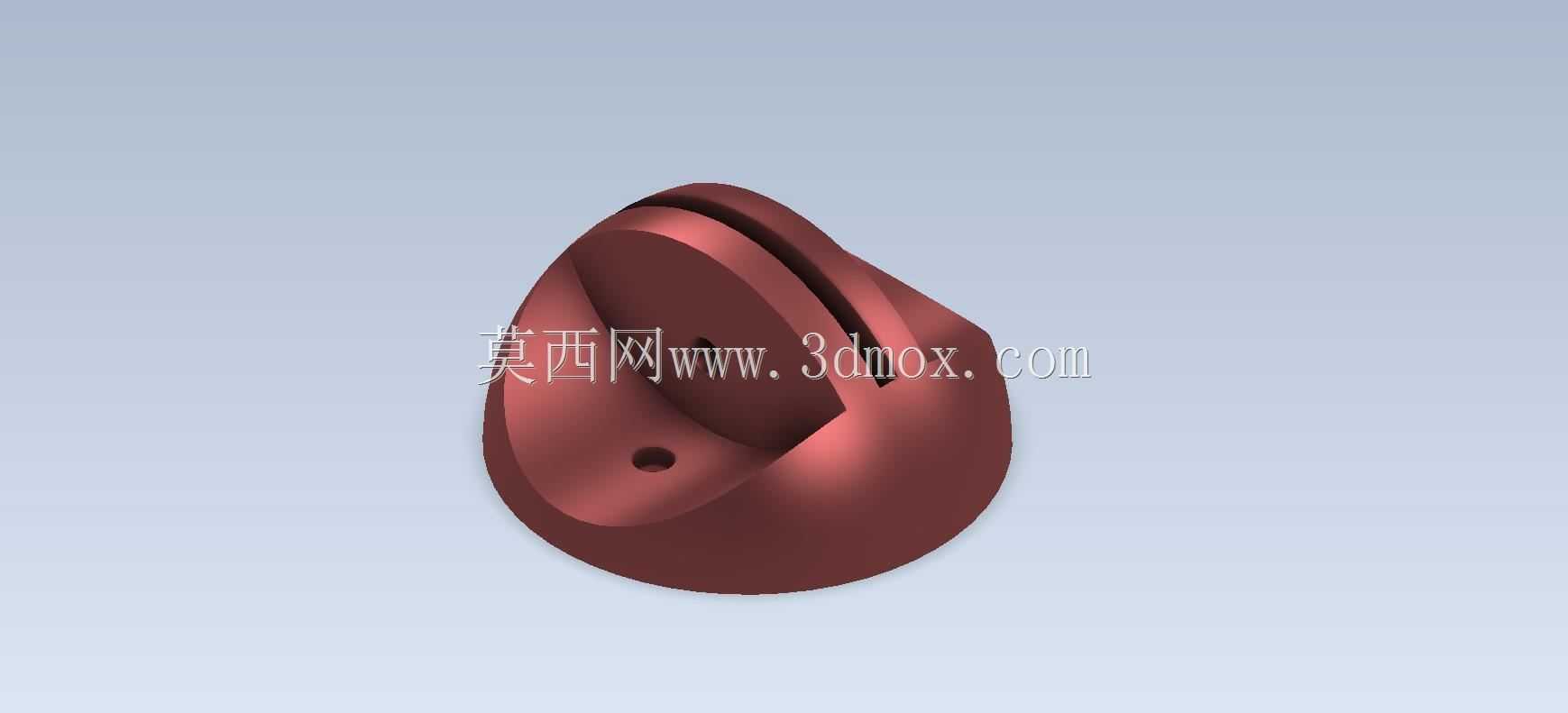

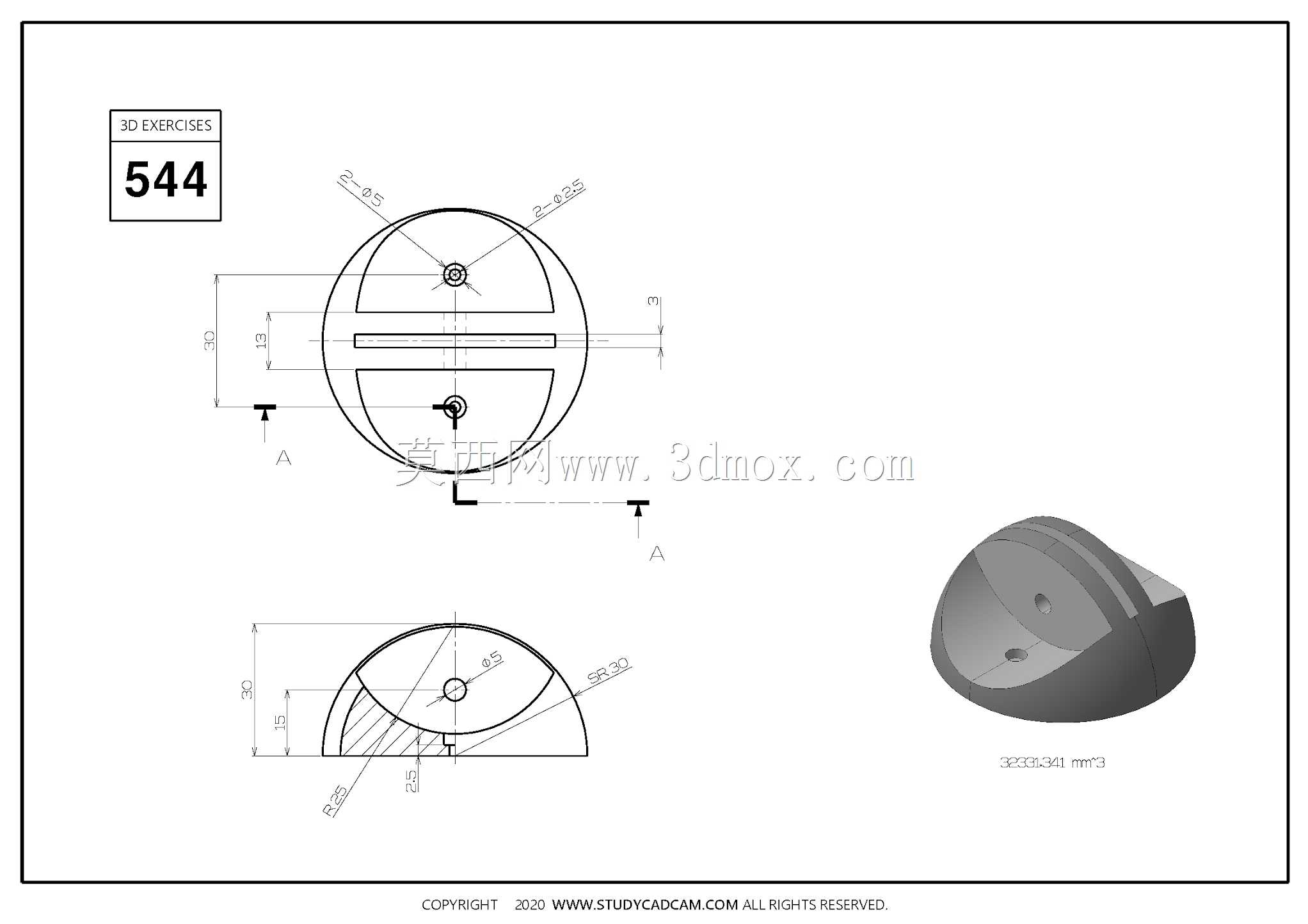

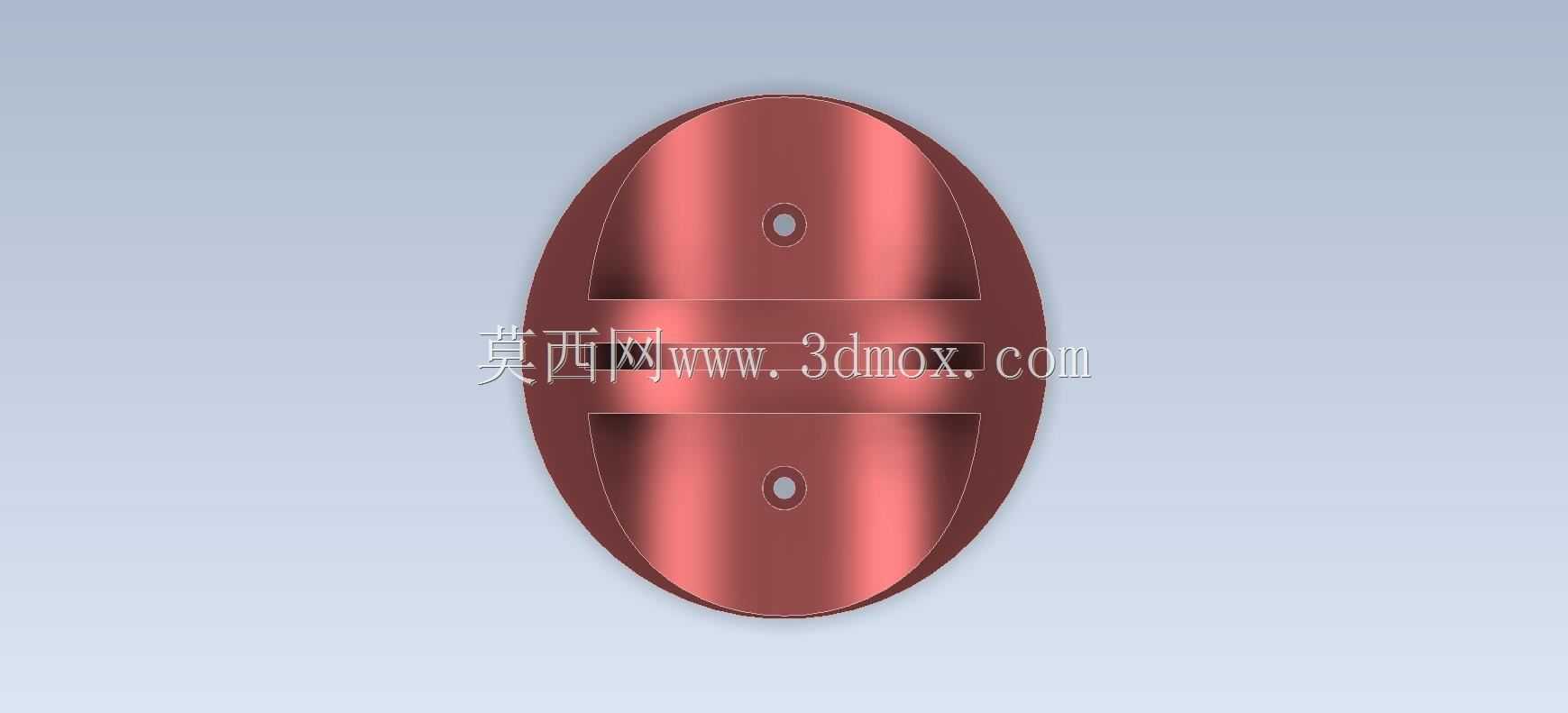

　　在日常机械结构的连接、定位场景中，这类带斜向开槽的球座类零件常作为铰接定位组件使用，多数应用在需要小角度摆动调整的工装夹具、小型操作台调节机构，或是轻工设备的角度微调工位上，承担转动副的基座承载功能，配合球头类杆件实现一定范围内的角度偏转，同时依靠开槽结构提供锁紧时的形变余量，让铰接副在调整到位后可以通过侧方锁紧件完成位置固定，避免工作过程中出现角度偏移。从结构设计逻辑来看，该零件主体采用类半球形的基座轮廓，底部为平整安装面，能够直接贴合在安装基板上，通过底部预留的小孔完成紧固件穿装固定，安装边界上，底部平面的投影轮廓为完整圆形，安装时不需要预留过大的周边避让空间，仅需在开槽侧预留锁紧件的操作空间即可，整体占用安装面的尺寸紧凑，

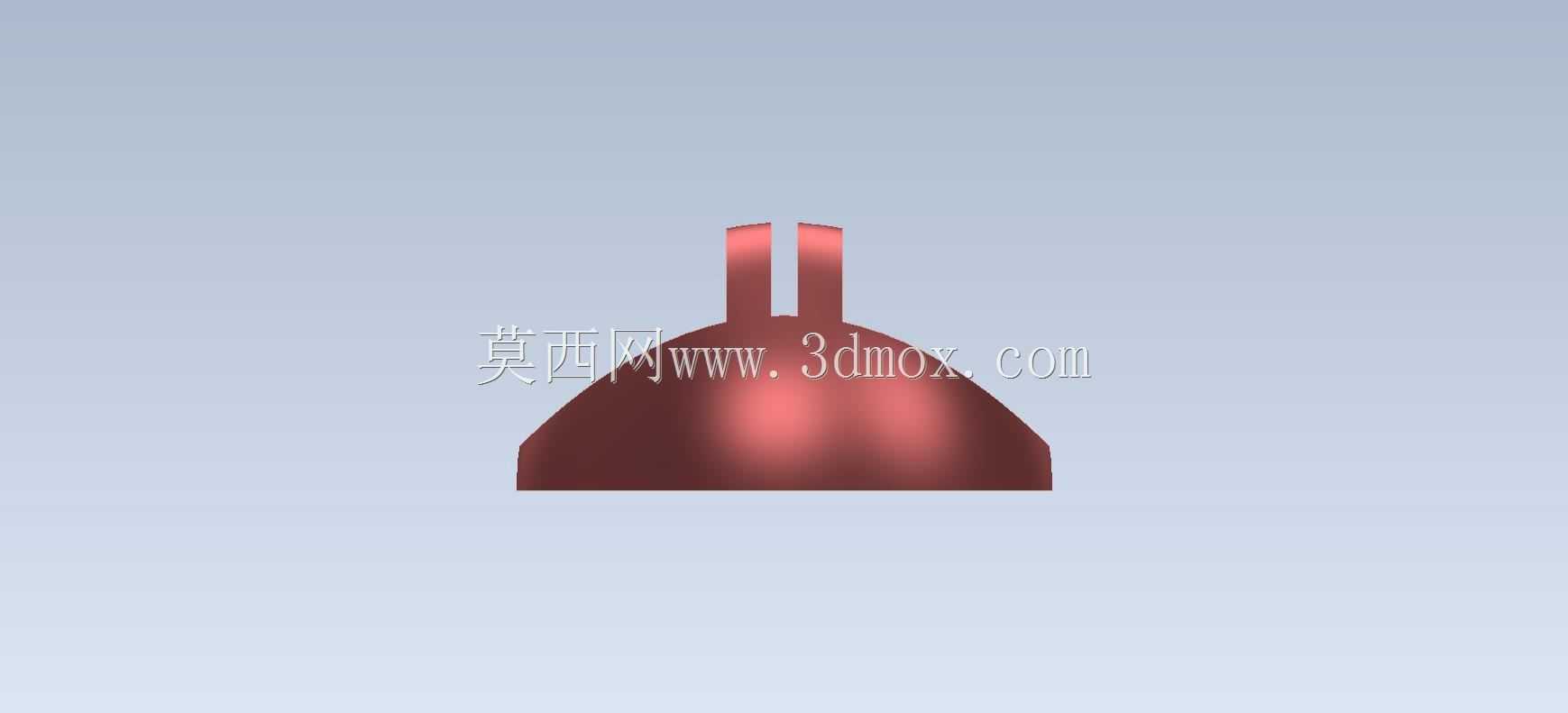

　　适合在空间局促的调节工位上布置。零件上部的斜向开槽是核心功能结构，槽的走向与基座轴线呈固定倾角，槽宽尺寸匹配配套铰接件的连接臂厚度，开槽深度贯穿上部凸台结构，当锁紧螺栓穿过槽两侧的凸台时，拧紧螺栓即可让槽宽产生微小收缩，抱紧内部穿过的铰接轴或是球头连接杆，实现角度锁止；而槽的斜向设计，是为了匹配铰接件的摆动轨迹，让连接杆在设定的角度范围内摆动时不会与槽壁发生干涉，保证调节行程满足使用需求。建模过程中需要重点关注几个结构的尺寸公差配合：首先是半球形基座的外轮廓与上部凸台的过渡圆角，这个位置如果圆角处理不当，不仅会在注塑或是机加工过程中出现应力集中，还会在安装时与相邻部件产生干涉；其次是斜槽的两个侧壁的平行度，

　　直接影响锁紧时的受力均匀性，如果侧壁平行度超差，锁紧时会出现单侧受力，不仅锁止力不足，长期使用还会造成槽口变形，导致铰接间隙变大；最后是底部安装孔的位置度，需要保证孔中心与基座轴线的同轴度，避免安装后整个铰接座的偏转中心与设计位置出现偏移，导致整个调节机构的运动轨迹偏离设计值。从实际使用的工况来看，这类零件如果采用金属材质加工，多选用铝合金或是45号钢，表面做氧化或是发黑处理，适配手动调节的轻载工况，锁紧后的承载能力可以满足小型工装、检测设备的定位需求；如果采用工程塑料注塑加工，则多用于民用设备、小型教具的调节结构，重量更轻，加工成本更低，但是承载能力会相应下降，不适合大载荷的冲击工况。设计时还需要考虑开槽处的应力释放，

　　在槽的末端预留小直径的止裂孔，避免锁紧时应力集中在槽的末端造成零件开裂，这个细节是很多初学者建模时容易忽略的点，很多人在做开槽练习时直接将槽切到底，没有预留止裂结构，实际生产出来的零件在反复锁紧松开几次之后就会在槽端出现裂纹，直接导致零件报废。另外零件上部的凸台高度也需要匹配配套铰接件的尺寸，凸台过高会增加整体零件的重量，还会占用多余的上部空间，凸台过短则会导致锁紧时的接触面积不足，锁止力矩不够，调整到位后容易出现滑转。整体结构没有复杂的曲面特征，所有特征都可以通过拉伸、旋转、切除这些基础建模命令完成，非常适合入门阶段的设计者练习特征组合、基准面建立以及配合公差的考量，通过建模过程可以理解铰接类基座零件的设计逻辑，掌握功能结构与安装边界的平衡思路，避免只做外观造型而忽略实际使用中的安装、锁紧、应力等工程问题。
