带支撑脚圆形开孔钣金安装支座结构

　　这类带支撑脚的钣金安装支座，在小型机电设备的内部安装场景中应用十分广泛，常见于小型风机、控制模块、传感单元的承托固定，在自动化设备的电控仓、小型工业机具的动力安装位都能看到同类结构的身影。它的核心用途是为需要悬空安装的圆形部件提供稳定的承托基础，同时通过自带的支撑脚拉开部件与安装基面的距离，预留出接线、散热或者部件下部凸出结构的避让空间，避免安装后部件与基面直接贴合造成的散热不畅、结构干涉问题。

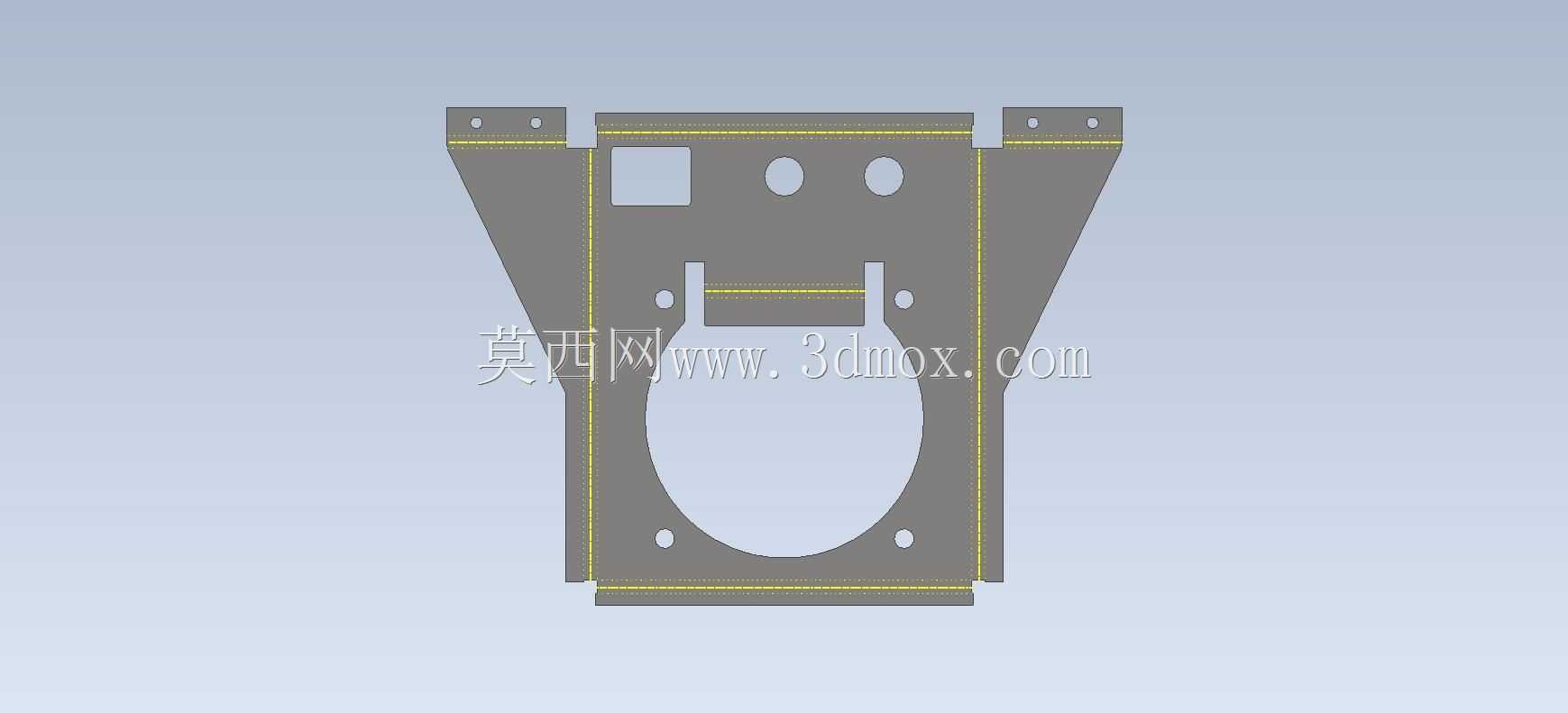

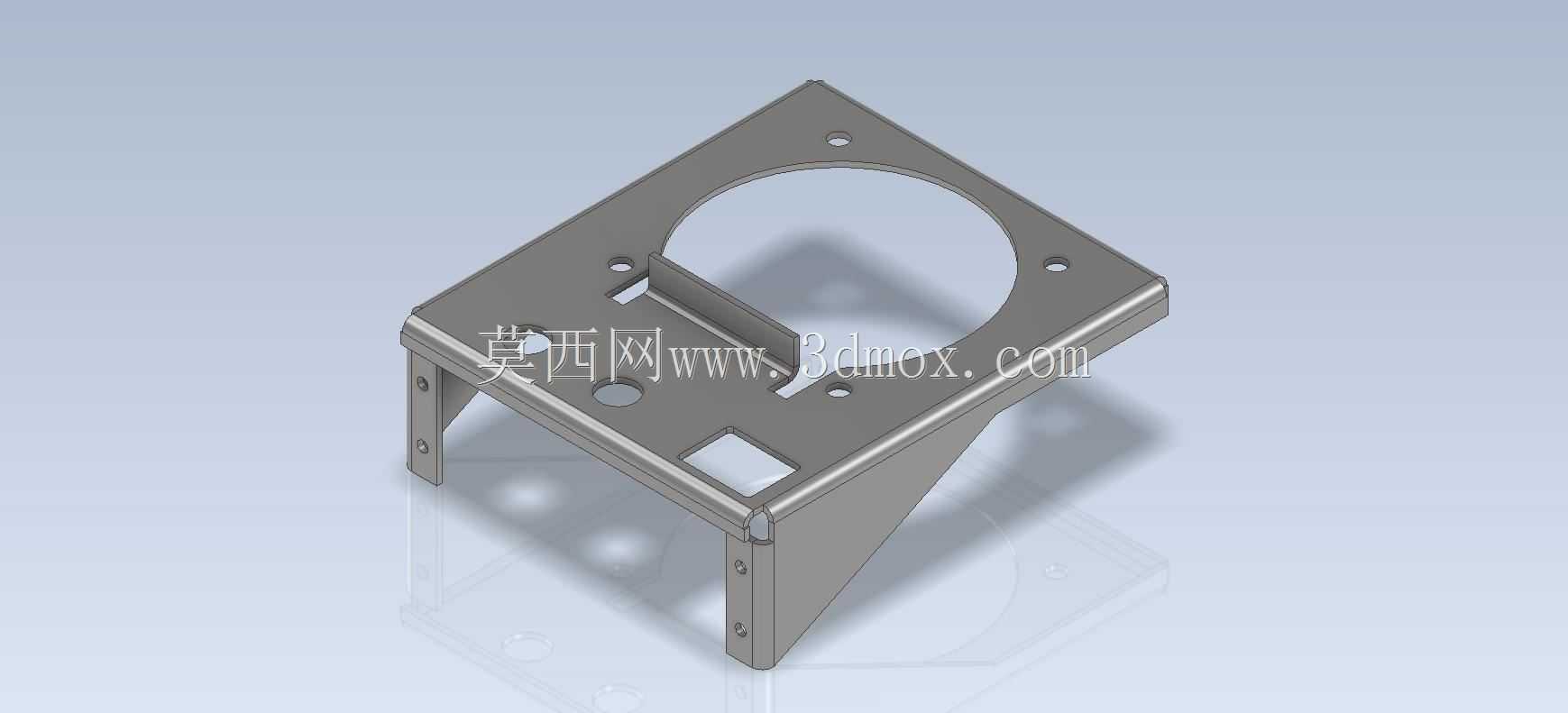

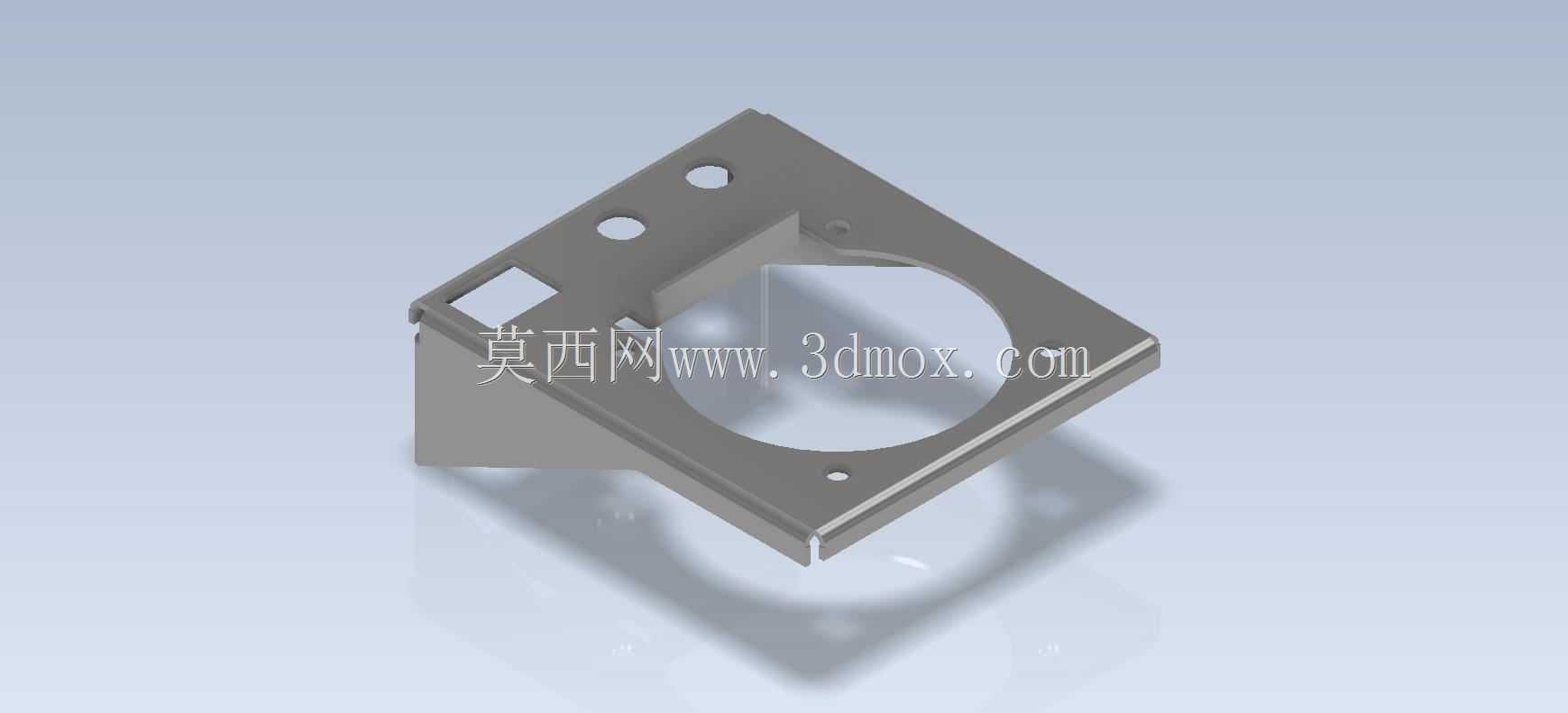

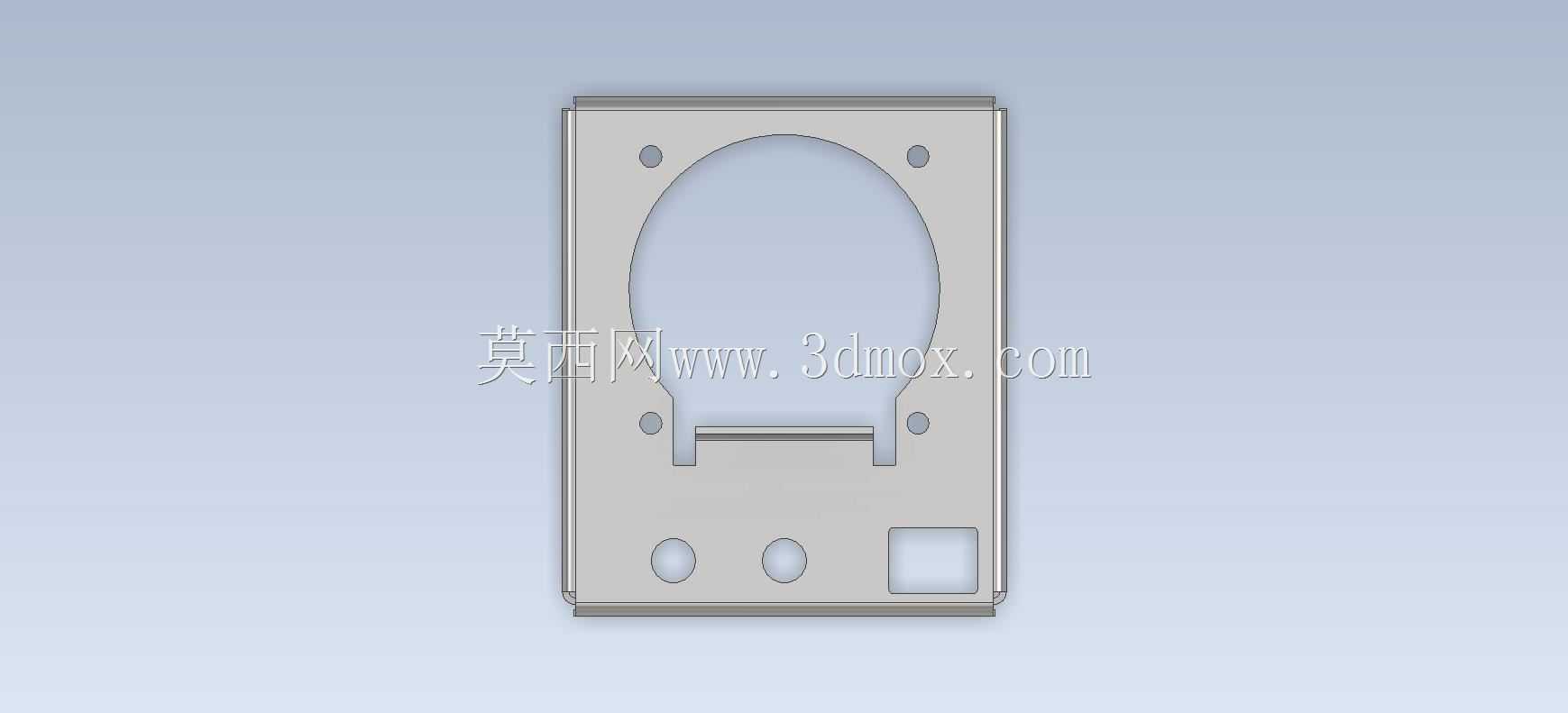

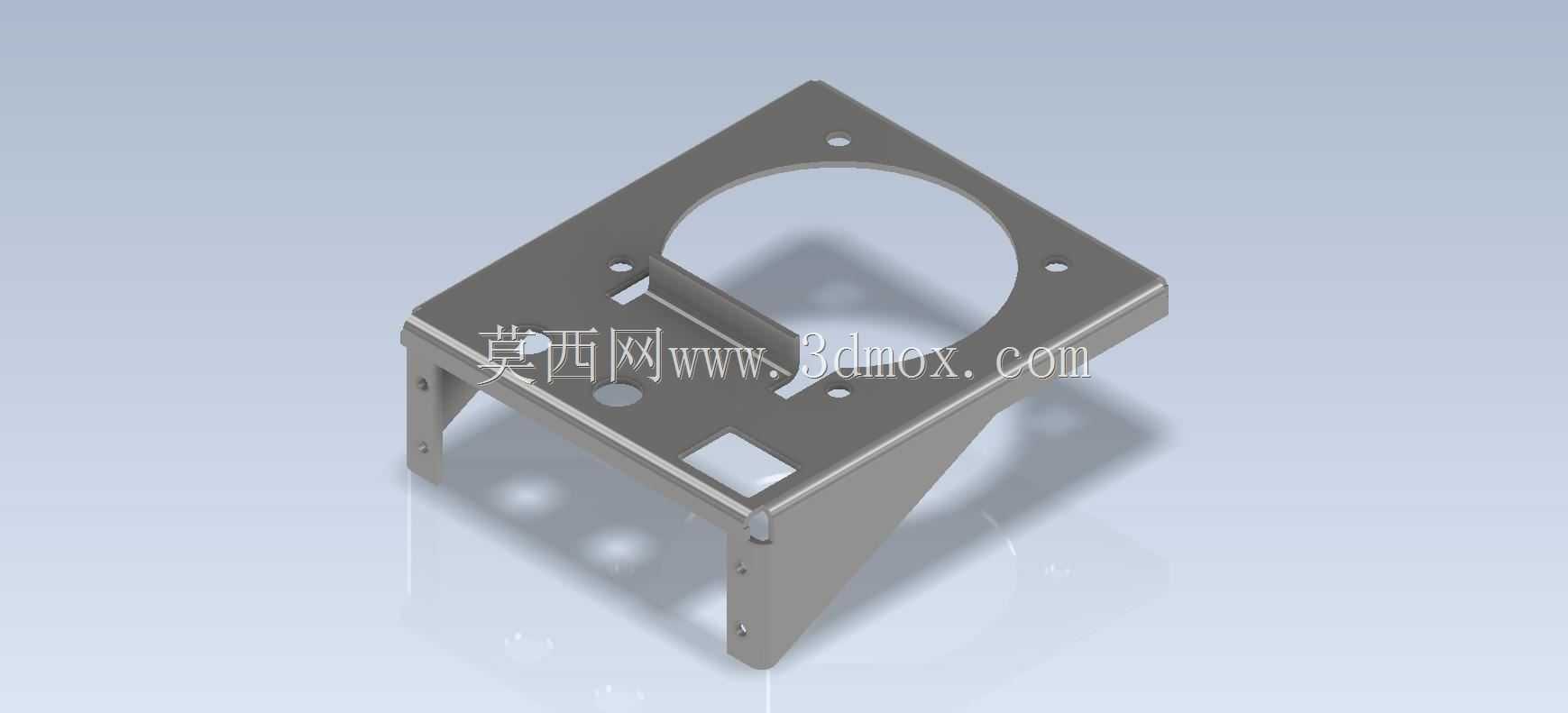

　　从功能特性来看，这个钣金件采用一体化折弯成型工艺，没有额外的焊接拼接结构，整体刚性靠板材折弯后的结构强度保证，支撑脚与上部安装面板为连续板材弯折而成，连接位置不存在焊缝开裂的风险，适合有小幅振动的安装场景。上部安装面板的中心开设大尺寸圆形通孔，刚好适配待安装圆形部件的外圈定位尺寸，部件安装后可以从通孔位置露出核心功能面，比如风机的风路通道、电机的输出轴端都可以从这个通孔穿过，不需要额外在支座上做避让加工。面板上围绕圆形通孔均匀分布多个小孔，一部分是用于穿设螺栓固定待安装部件的安装孔，另一部分是用于将整个支座固定在设备基面的固定孔，孔位的排布避开了折弯应力集中区域，不会因为开孔降低面板的结构强度。支撑脚采用双侧折弯的L型结构，两个支撑脚分别从面板的两个对边向下弯折，脚面上同样开设长条形安装孔，既可以用于支座在垂直安装面上的侧装固定，也能在平装时辅助定位，抵消设备运行时的横向窜动力。

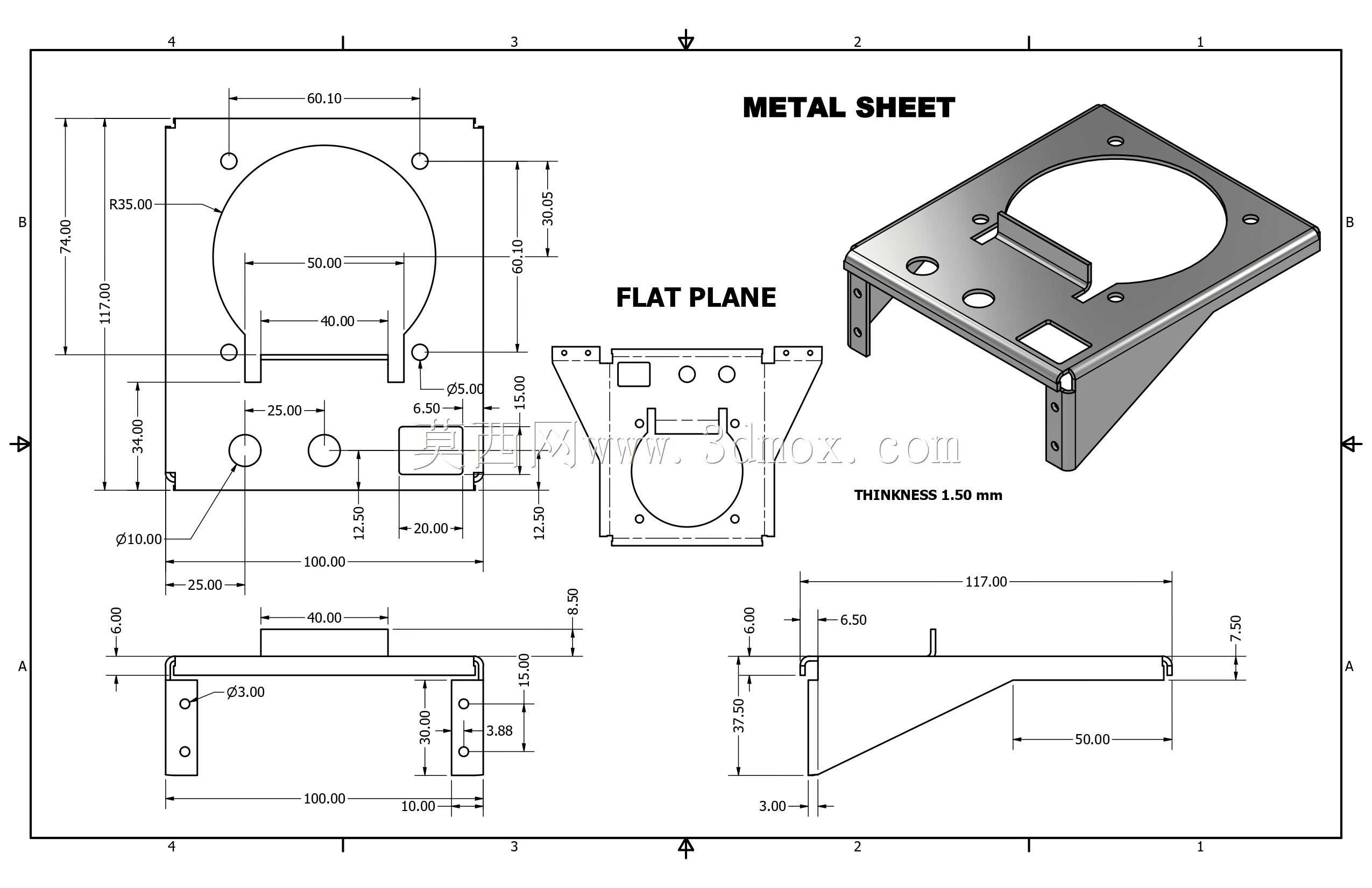

　　设计这类钣金支座的时候，首先要确认待安装部件的最大外径，中心圆孔的直径要比部件定位外径大0.2-0.5mm，既保证部件可以顺利嵌入定位，又不会因为间隙过大造成安装后晃动。安装孔的孔位要匹配待安装部件的固定孔距，同时要预留出螺栓头或者螺母的放置空间，避免螺栓拧紧时和支撑结构发生干涉。折弯边的高度要根据待安装部件下部凸出结构的高度来确定，通常要比凸出结构的最大高度多留出3-5mm的安全间隙，防止安装后部件底部顶到基面。板材厚度的选择要结合待安装部件的重量来定，这类小型支座通常选用1.2-2mm厚度的冷轧钢板，折弯后就可以满足5kg以内部件的承托需求，如果承托更重的部件，可以适当增加板材厚度，或者在支撑脚的折弯位置增加压筋结构提升刚性。

　　从安装边界来看，这个支座的上部安装面板为矩形结构，四个角做了小尺寸倒角处理，避免安装时锐角划伤操作人员，整体的安装占用平面尺寸要比面板外轮廓每边多留出10mm左右的操作空间，方便螺栓的拧紧作业。支撑脚的折弯角度严格控制在90度，保证安装后面板与安装基面保持平行，不会因为折弯角度偏差造成待安装部件出现倾斜，影响部件的运行精度。面板上的小尺寸方形开孔是为了预留走线或者传感器探头的穿过通道，不需要额外在安装时做二次开孔加工，提升现场装配的效率。整个钣金件的棱边都做了去毛刺处理，所有开孔的边缘都做了滑边处理，不会出现割线、划手的问题，符合机电设备内部结构件的安全要求。在实际装配时，既可以通过面板四角的孔位从上方穿螺栓固定在水平基面上，也可以通过两个支撑脚上的孔位从侧面穿螺栓固定在垂直立面上，安装方式灵活，可以适配不同设备内部的安装空间条件，不需要针对不同安装方向重新设计结构，有效降低了配件的种类数量，减少生产和仓储的管理成本。
