内燃机闭式连杆结构三维设计

　　在往复式动力机械的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这款闭式连杆的结构设计，完全围绕高负荷交变工况下的传力可靠性展开。从实际应用场景来看，这类连杆广泛适配小排量通用汽油机、小型空气压缩机以及教学演示用内燃机拆装实训台，在设备运行过程中，需要同时承受活塞端传递来的气体爆发压力、往复运动惯性力以及曲轴旋转带来的侧向摆动力矩，这就要求杆身的结构设计必须兼顾强度与轻量化的平衡。

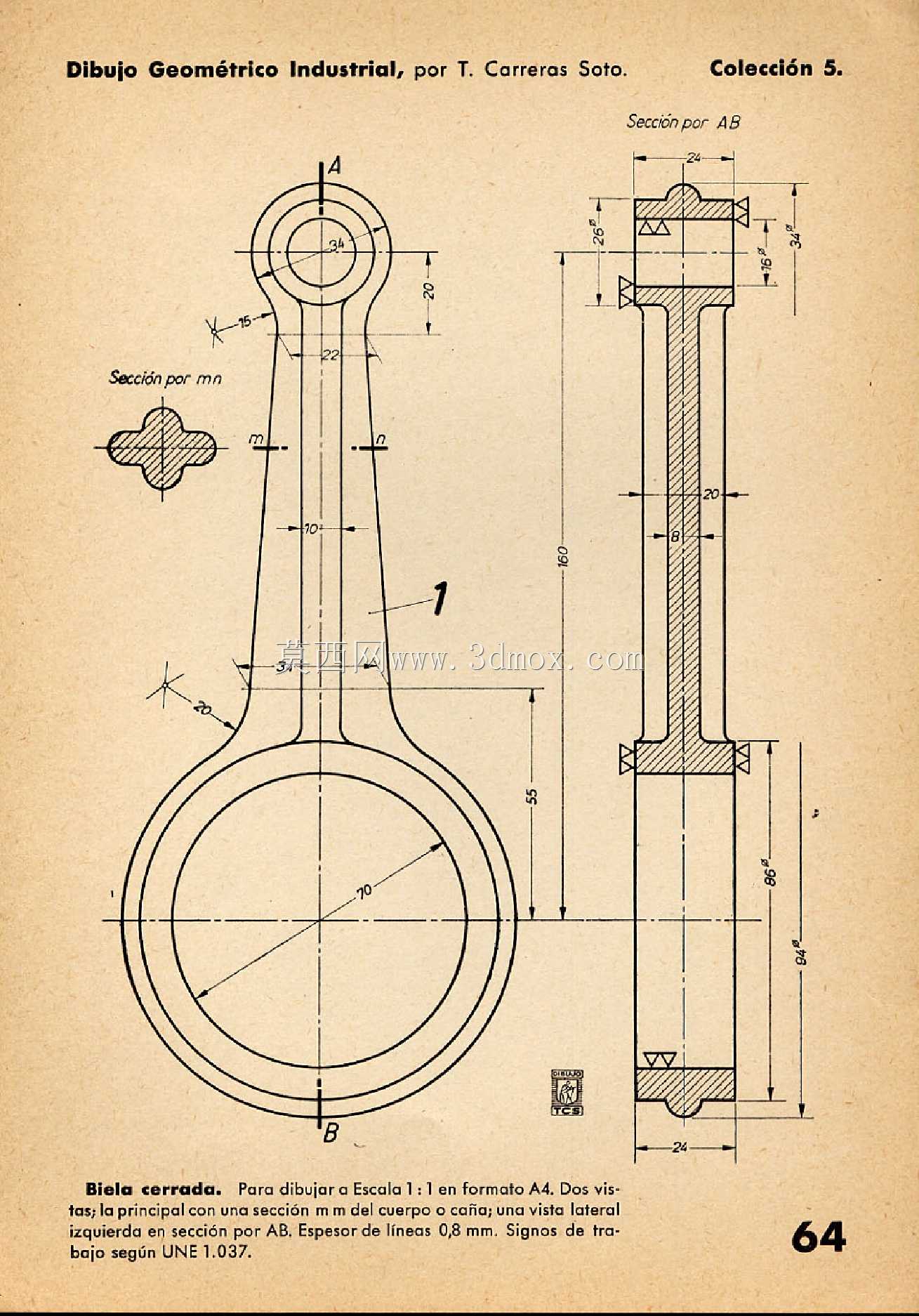

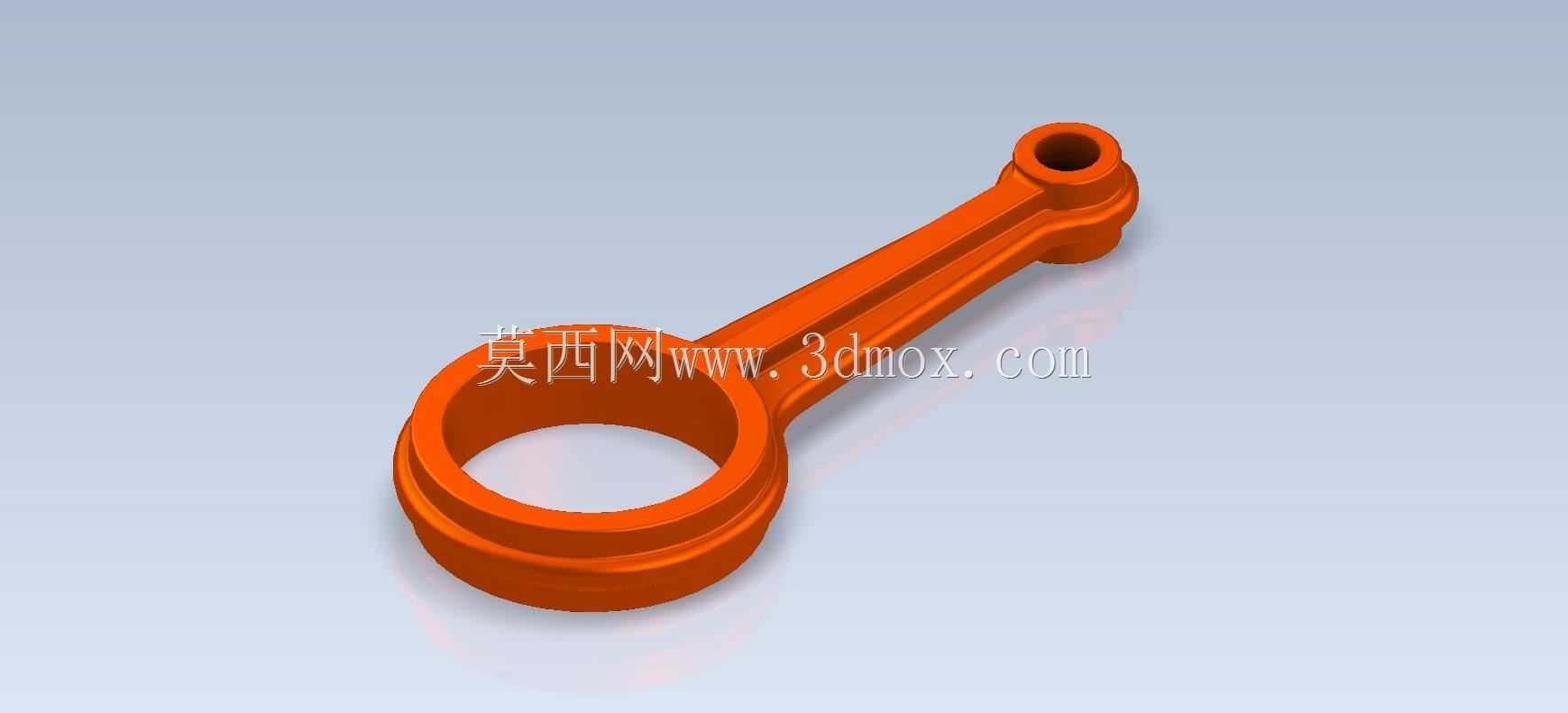

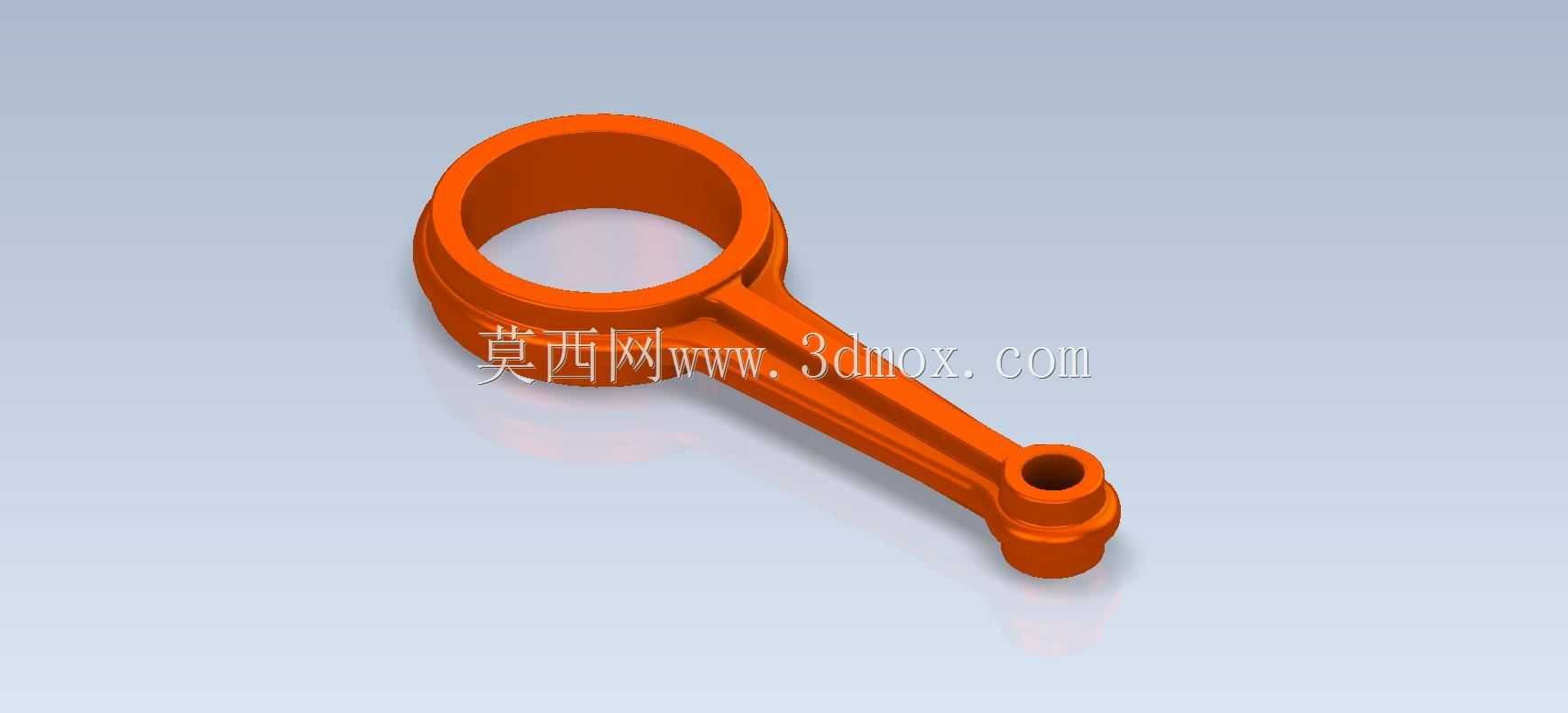

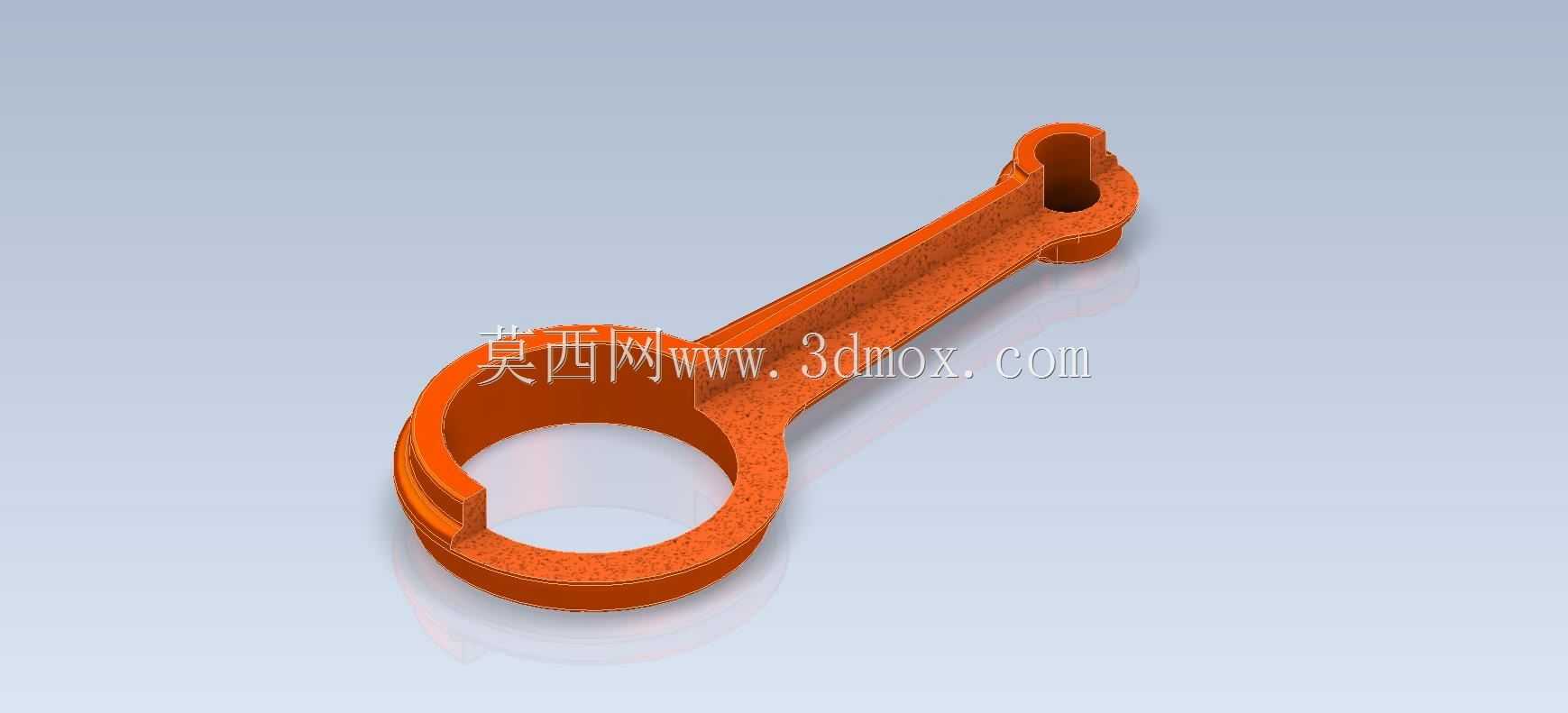

　　从结构功能特性来看，该连杆采用整体闭式大头设计，大头端为整圆环形结构，内孔用于安装连杆轴瓦与曲轴连杆轴颈配合，环形端面预留有均匀的壁厚，既能够保证轴瓦压装后的过盈配合抱紧力，又能在轴颈高速旋转时提供足够的支撑刚度，避免大头孔在交变载荷下出现失圆变形。小头端为带通孔的圆柱凸台结构，内孔用于压装活塞销衬套，与活塞销形成铰接配合，小头与杆身的过渡位置采用大圆弧平滑过渡，能够有效降低应力集中系数，避免在高频交变载荷下出现疲劳裂纹。杆身部分采用工字形截面设计，这种截面形式在相同截面积下拥有更大的截面惯性矩，能够在尽可能降低连杆自身重量的前提下，提升杆身的抗弯与抗扭刚度，减少高速往复运动时的惯性力冲击，杆身两侧的加强筋沿着杆身受力方向延伸，从大头圆环处平滑过渡到小头凸台根部，让力的传递路径更加顺畅，避免出现局部应力突变。

　　从设计思路层面拆解，这款连杆的所有尺寸边界都严格遵循往复式动力机械的安装配合要求：大头端的外圆直径需要匹配曲轴箱内部的运动避让空间，确保曲轴旋转过程中连杆大头不会与曲轴箱内壁、平衡块发生运动干涉；小头端的外径尺寸需要适配活塞内腔的销座间距，保证连杆小头在活塞上下止点摆动时，不会与活塞内腔的加强筋发生碰撞；杆身的长度尺寸直接决定了内燃机的压缩比参数，设计时需要严格控制大小头孔的中心距公差，中心距的偏差会直接影响活塞的上止点位置，进而改变燃烧室容积，影响整机的动力输出效率与压缩压力稳定性。大小头孔的平行度公差是这款连杆设计的核心精度指标，两孔轴线的平行度误差过大，会导致活塞在气缸内出现偏磨，不仅会加剧气缸套与活塞环的磨损速度，还会增加运动过程中的摩擦阻力，严重时甚至会出现拉缸、活塞卡滞等故障。

　　在安装边界的设计考量上，大头端的端面宽度需要与曲轴连杆轴颈的长度匹配，保证连杆安装后有合适的轴向窜动间隙，既不能因为间隙过小导致热膨胀后出现卡滞，也不能因为间隙过大导致连杆轴向窜动量大，加剧曲轴的轴向磨损。小头端的衬套压装孔预留了合理的过盈量，能够保证衬套压入后不会在工作过程中出现转动、窜动，衬套内孔还预留了精加工余量，压装后可以通过铰削、珩磨的方式达到与活塞销的配合间隙要求，保证铰接部位的润滑与转动灵活性。杆身表面的过渡圆角全部经过圆弧优化，没有尖锐的棱角，既能够减少热处理过程中的应力集中，也能降低工作过程中应力集中引发的疲劳断裂风险。整体结构没有多余的冗余设计，所有的几何特征都服务于传力、减重、避让这三个核心设计目标，完全符合中小功率往复式动力机械对连杆构件的性能要求，能够在额定转速范围内长期稳定传递动力，满足设备的长期运行可靠性需求。
