带安装耳散热型钣金壳体结构设计

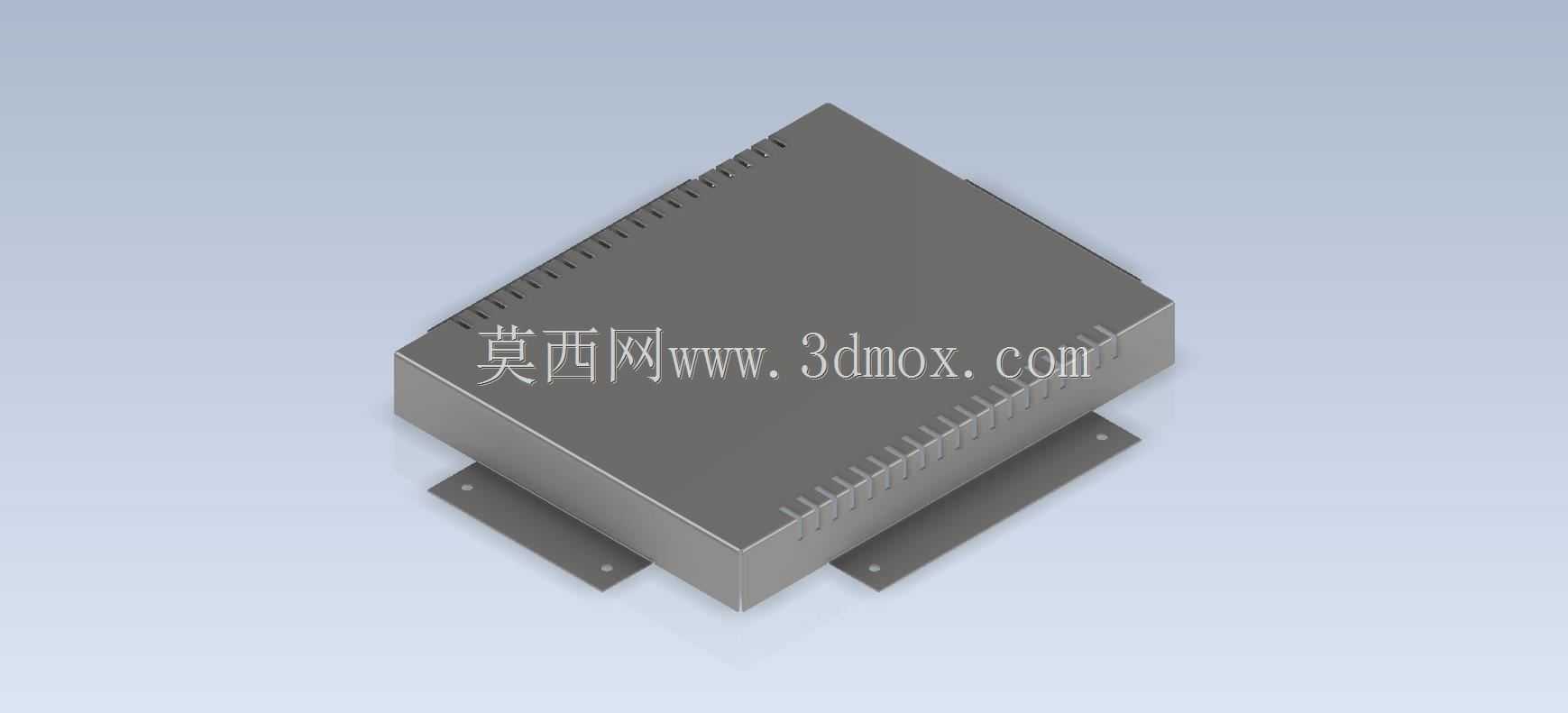

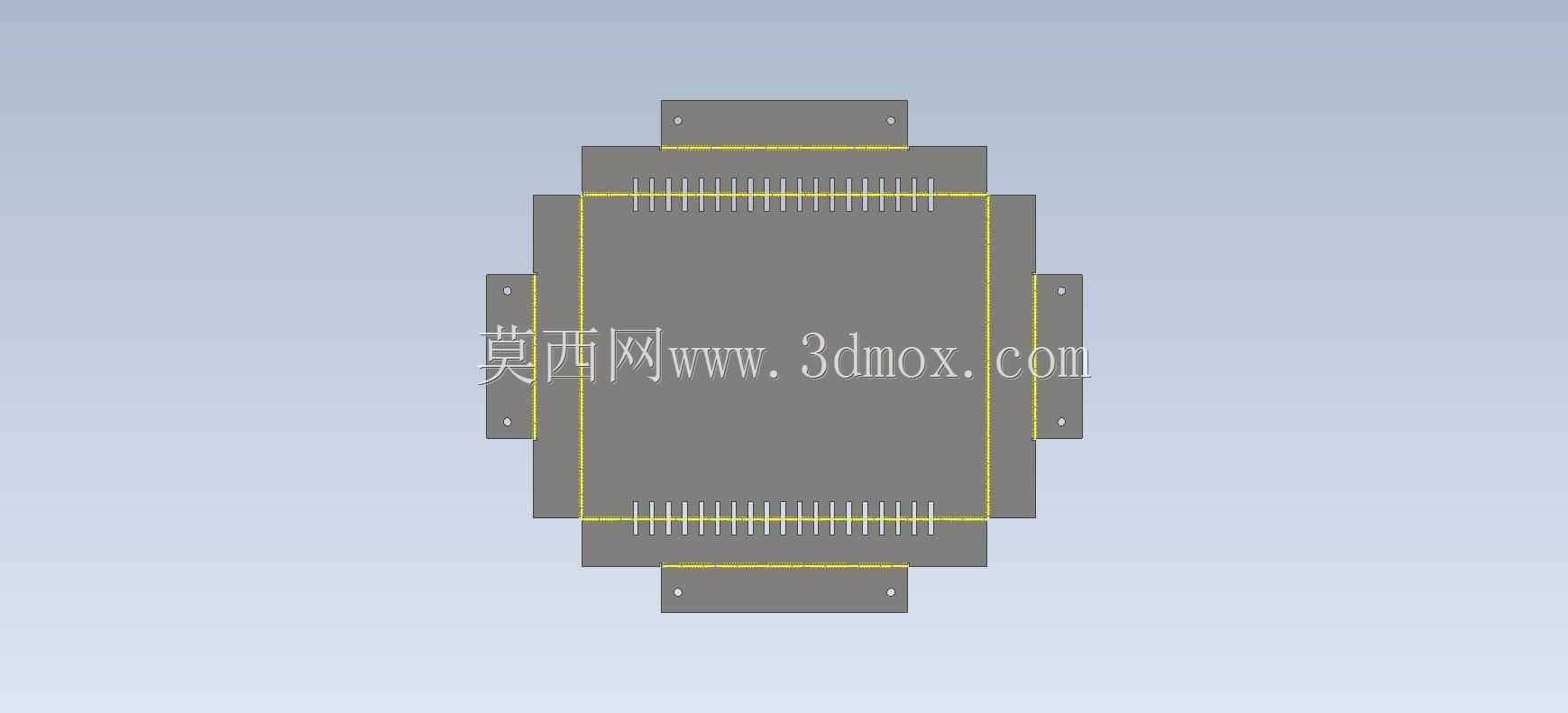

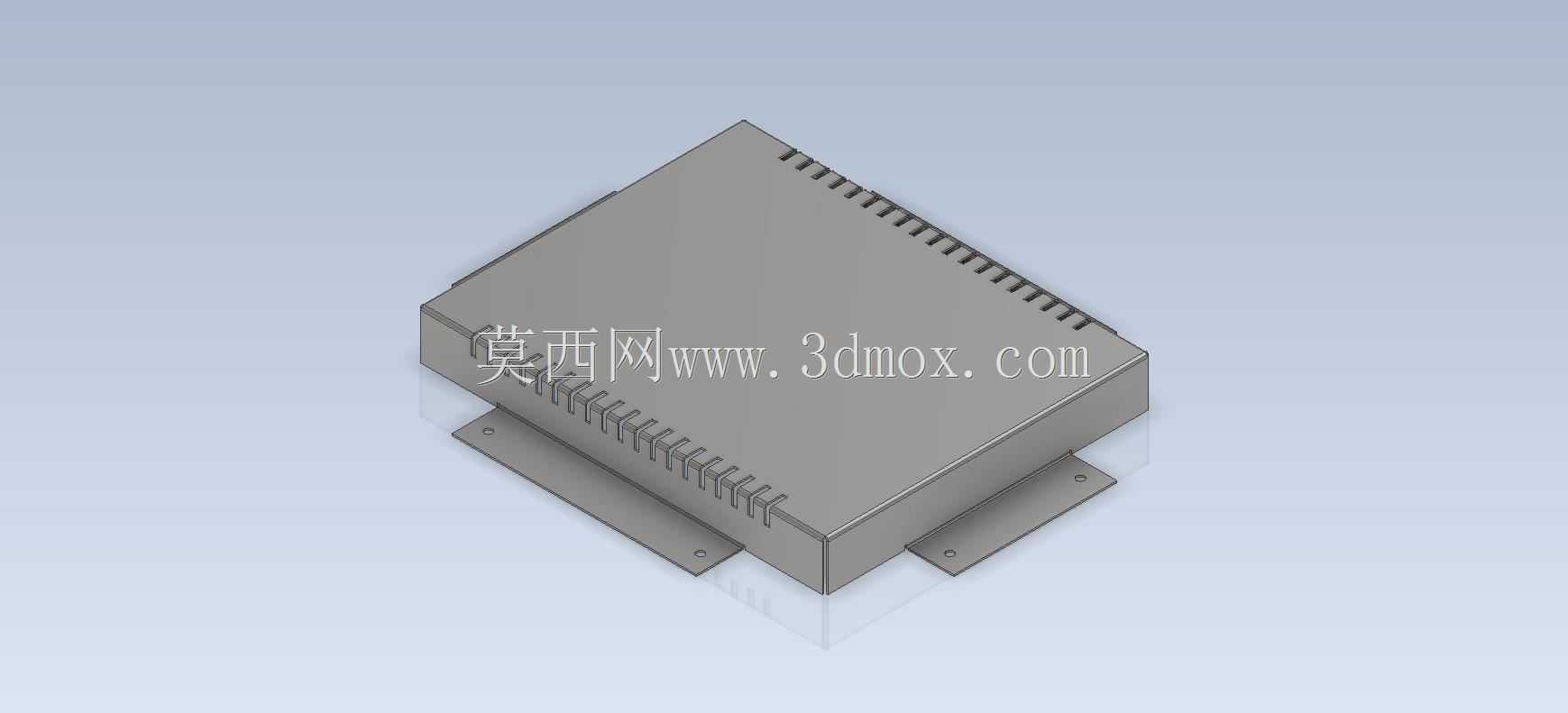

　　这款钣金壳体是面向工业电子类控制模块开发的封装结构，在工业现场的分布式IO站点、小型信号采集终端、嵌入式工控模块这类场景中，这类壳体承担着核心电路防护、电磁屏蔽、散热传导、安装固定的多重作用，区别于商用塑料外壳，钣金材质的壳体在抗冲击、耐温变、电磁屏蔽性能上更适配车间、户外机柜、设备内置安装这类复杂工况。从结构设计逻辑来看，壳体采用分体扣合式钣金结构，主体为盒型主体加底部安装支耳的组合形式，盒体的侧壁采用整板折弯成型，减少拼接焊缝带来的结构强度短板，同时折弯边预留的扣合位可以实现上下盖的免额外紧固件快速装配，在批量装配时能有效减少锁附工序的工时消耗。侧壁上排布的连续长条散热槽是设计中的核心功能结构，槽孔采用等间距阵列排布，

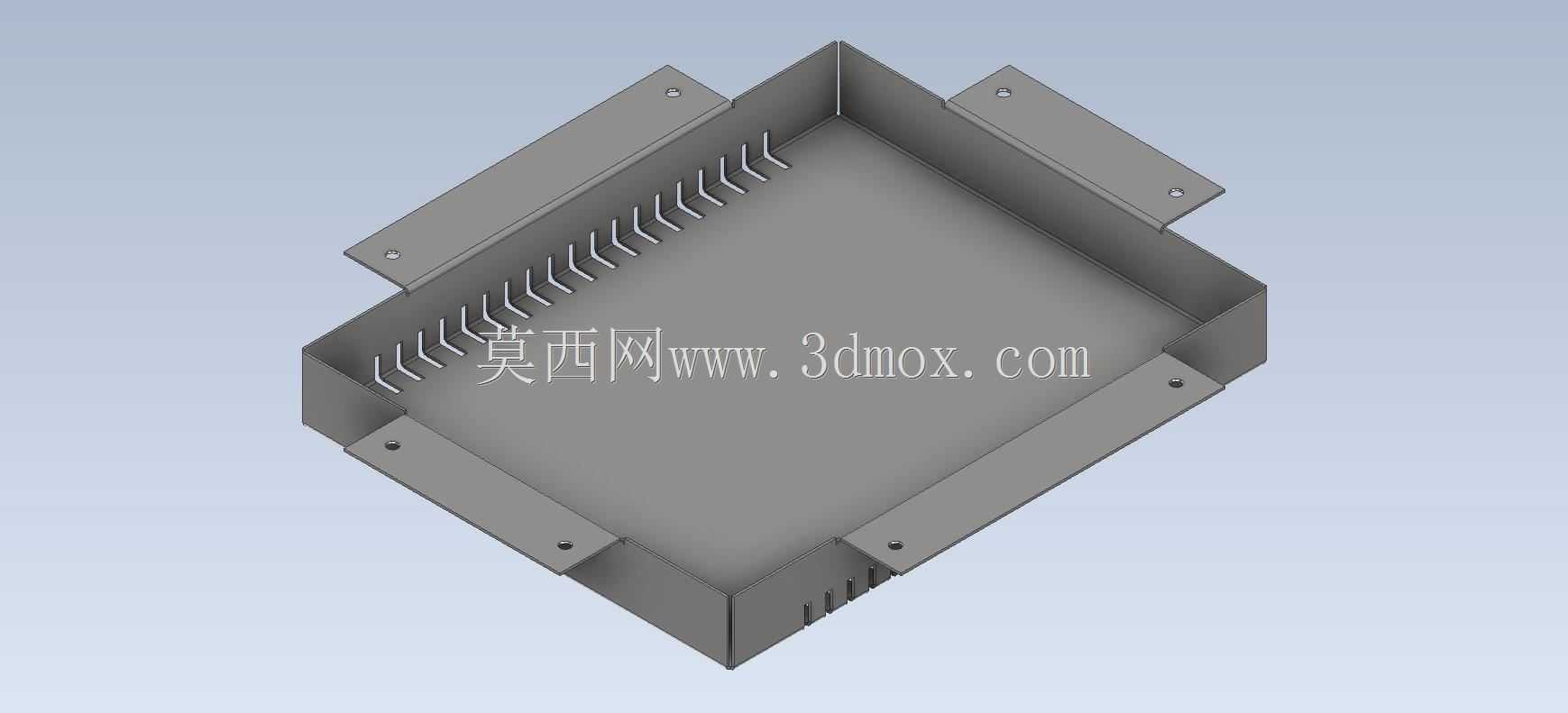

　　槽向沿壳体高度方向设置，既可以在壳体内部形成自然对流的风道，让内部电路板上的功率元件产生的热量顺着槽孔快速排出，避免密闭壳体内热量累积导致元件工作温度超标，同时长条槽的开孔形式也能最大化保留侧壁的结构刚性，不会因为开孔导致壳体受挤压时出现侧壁变形的问题，相比密集圆孔开孔，长条槽在钣金冲压工序中模具损耗更低，批量加工时的良率更稳定。底部延伸出的两个安装支耳是针对现场安装场景做的适配设计，支耳与壳体主体为同一块板材折弯成型，不存在焊接拼接的断裂风险，支耳上预留的安装孔位可以适配M4/M5规格的固定螺丝，既可以直接通过螺丝将壳体固定在设备的安装板面上，也可以配合导轨卡扣实现DIN导轨的卡装固定，覆盖现场不同的安装需求。

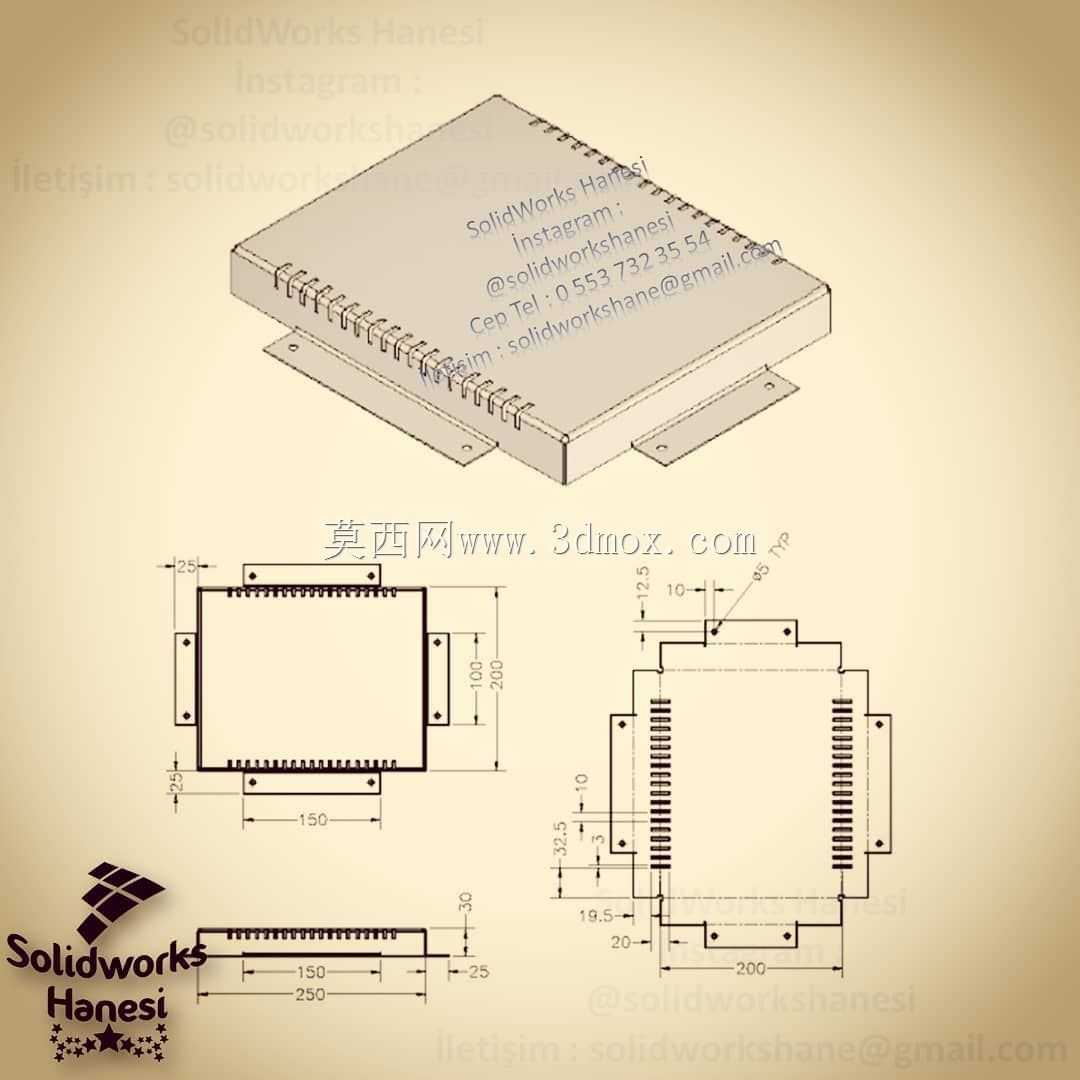

　　支耳的折弯高度做了精准控制，让壳体底部与安装面之间预留出3mm左右的间隙，这个间隙一方面可以避免安装面的不平整导致壳体放置不稳，另一方面也能让壳体底部的空气形成流通层，辅助带走壳体底部传导的热量，同时如果现场存在凝露情况，底部间隙也能避免壳体直接与积水面接触，降低电路受潮的风险。在尺寸边界的设计上，壳体的整体长宽尺寸控制在120mm*100mm区间，整体高度控制在40mm，这个尺寸区间刚好可以容纳常规尺寸的PCB电路板，包括板载的接线端子、电容、小型继电器这类常用元件，内部预留的2mm安全间隙可以避免电路板元件与壳体内壁发生接触，防止出现短路或者元件被挤压损坏的问题。壳体的边角处全部采用R2的圆角折弯处理，

　　避免锐边在装配或者维护时划伤操作人员，同时圆角处理也能提升钣金折弯时的成型质量，减少直角折弯处的应力开裂风险。在实际应用中，这类钣金壳体可以根据内置模块的功率大小调整板材厚度，常规场景下采用1.2mm厚度的冷轧钢板就可以满足结构强度需求，如果是对重量有要求的场景也可以替换为同等厚度的铝合金板材，表面处理可以根据使用环境选择喷塑、镀锌、阳极氧化等不同工艺，在腐蚀较强的场景下还可以增加不锈钢材质的选项。设计过程中需要重点关注折弯工序的公差累积，所有折弯边的尺寸公差控制在±0.1mm范围内，保证上下盖扣合时的缝隙均匀，不会出现错位或者扣合过紧难以拆卸的问题，散热槽的冲压毛刺需要做打磨处理，避免毛刺脱落掉入壳体内部造成电路短路，安装支耳的孔位公差控制在±0.2mm，保证现场安装时孔位可以快速对齐，不需要额外扩孔调整。这类壳体的结构通用性极强，只需要调整内部的安装柱位置，就可以适配不同布局的电路板，不需要重新制作整套冲压模具，能大幅降低不同型号模块的外壳开发成本，在小批量多型号的工业电子设备开发中，这类标准化的钣金壳体可以大幅缩短产品的开发周期，减少结构验证的时间成本。
