多安装位带定位孔钣金冲压固定支架

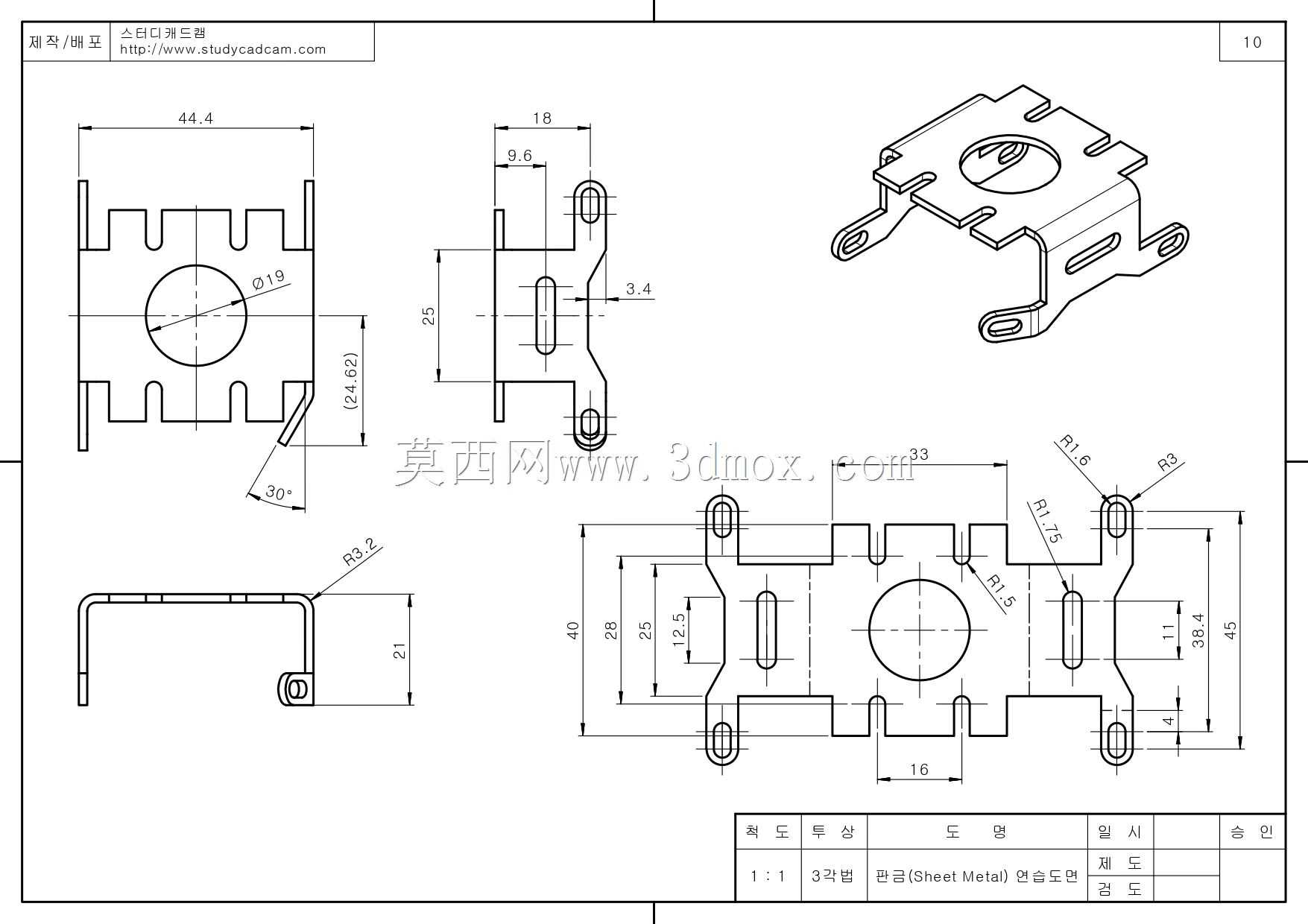

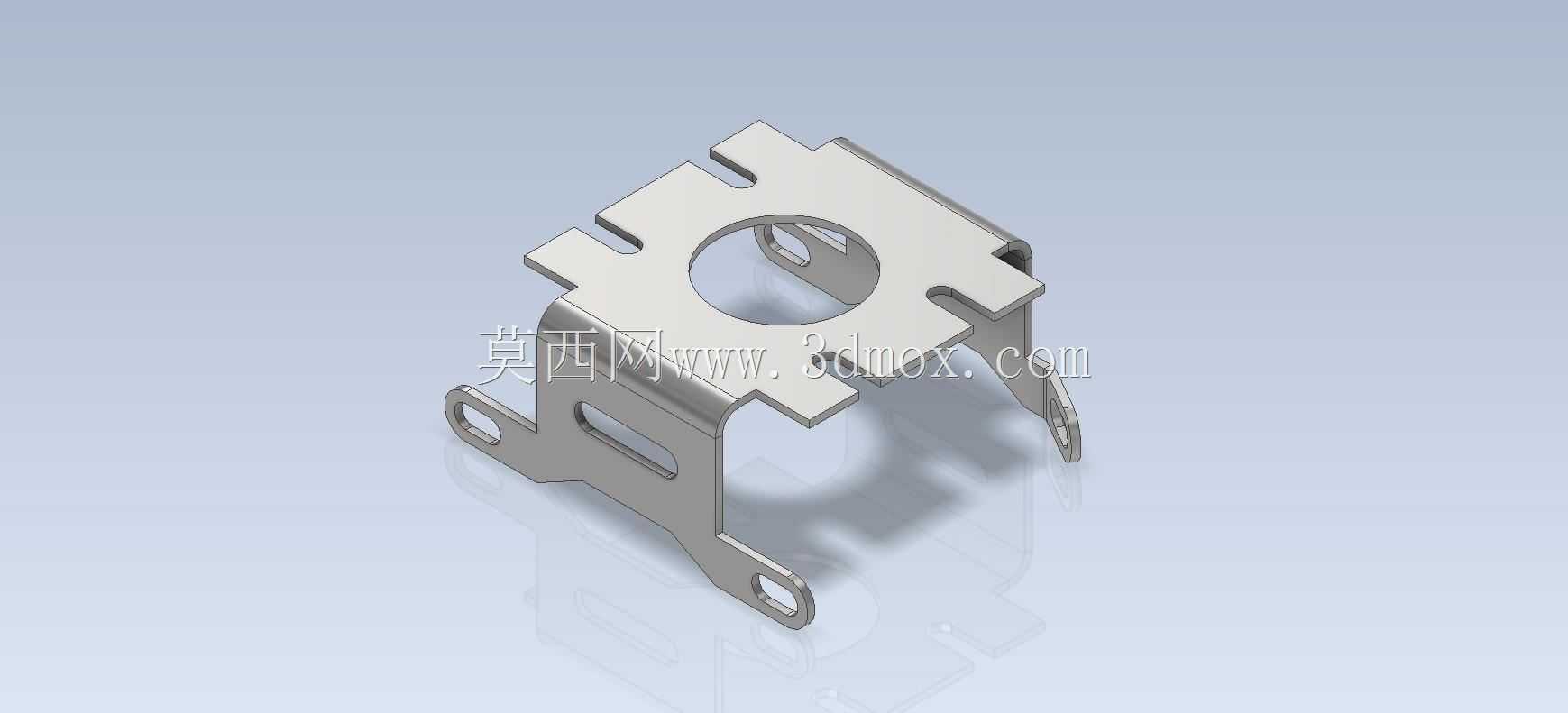

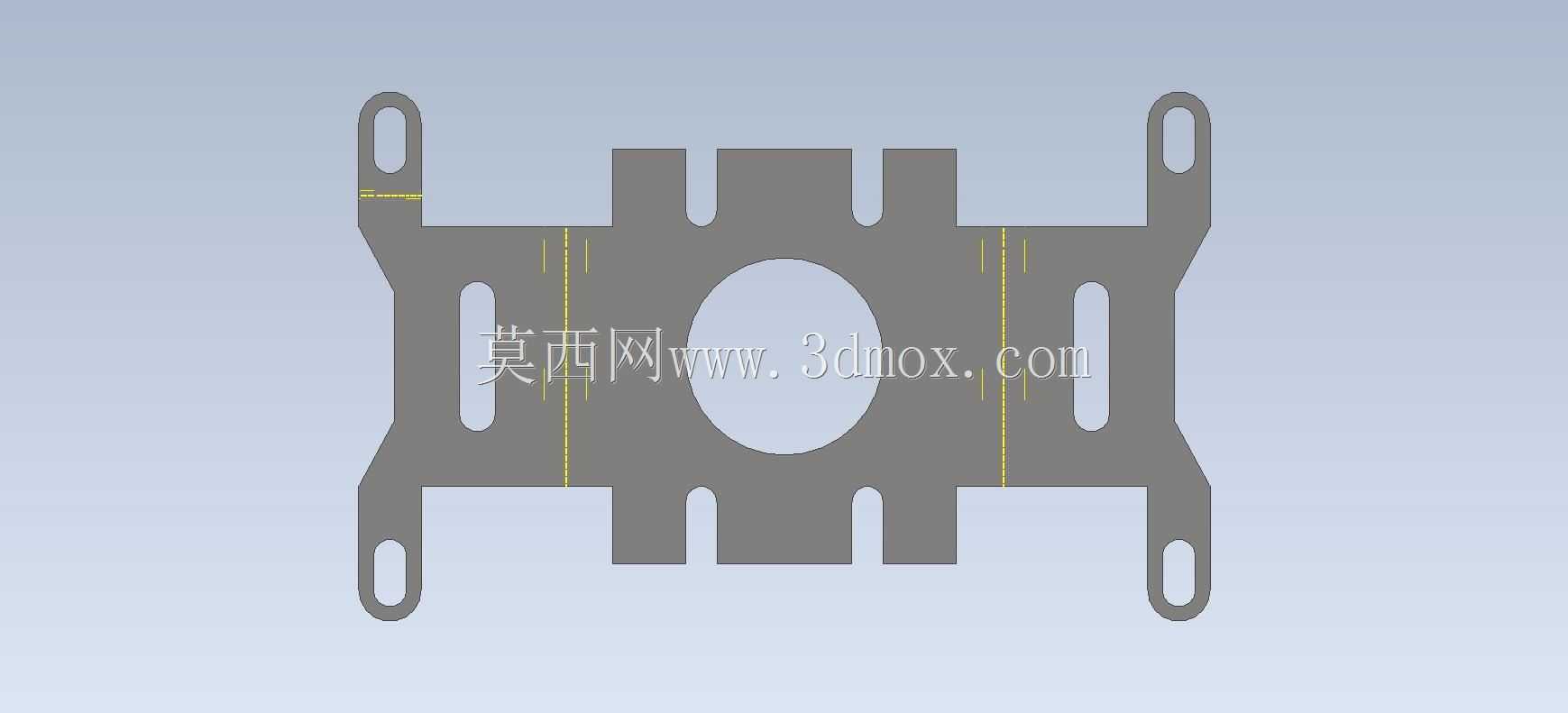

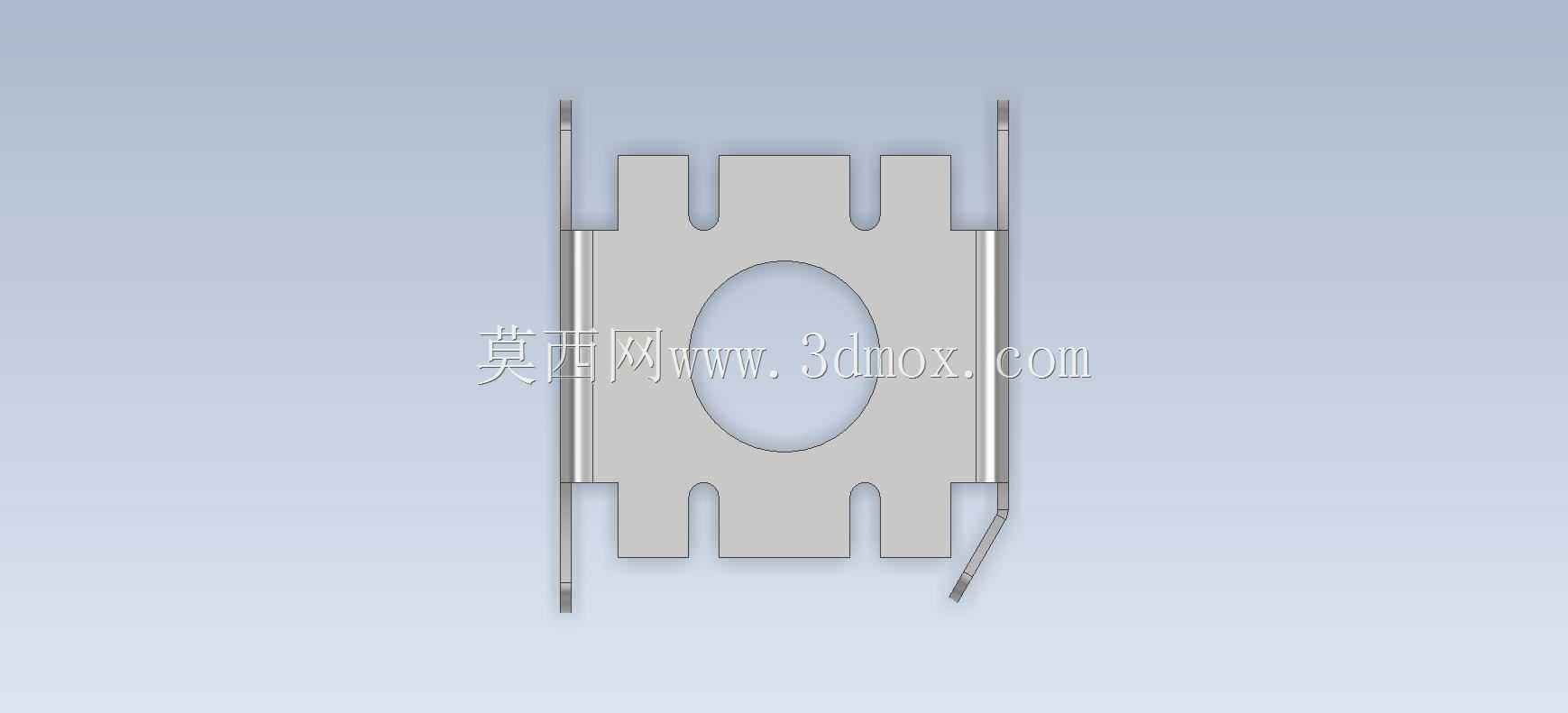

　　这类钣金支架在工业装配场景中应用十分广泛，常见于小型机电设备内部的元器件固定、电控柜内元件安装支撑、小型传动机构的辅助定位场景，核心作用是为被固定部件提供稳定的安装基准，同时通过自身的结构形变吸收设备运行中产生的小幅振动，避免被固定件出现松动移位。从结构设计来看，主体采用薄金属板材经冲压、折弯工艺成型，主体平面预留的大尺寸圆孔是核心避让位，主要用于穿过被固定部件的主体结构、或是供管线、转轴类零件穿过，避免支架与安装部件产生结构干涉；主体边缘开设的多个U型槽口属于快装定位结构，装配时可先通过槽口卡入预装的定位螺钉完成支架的预固定，调整好安装位置后再锁紧螺钉，相比全圆孔安装结构，这类槽口能吸收更大的安装位置公差，降低现场装配的对位难度。

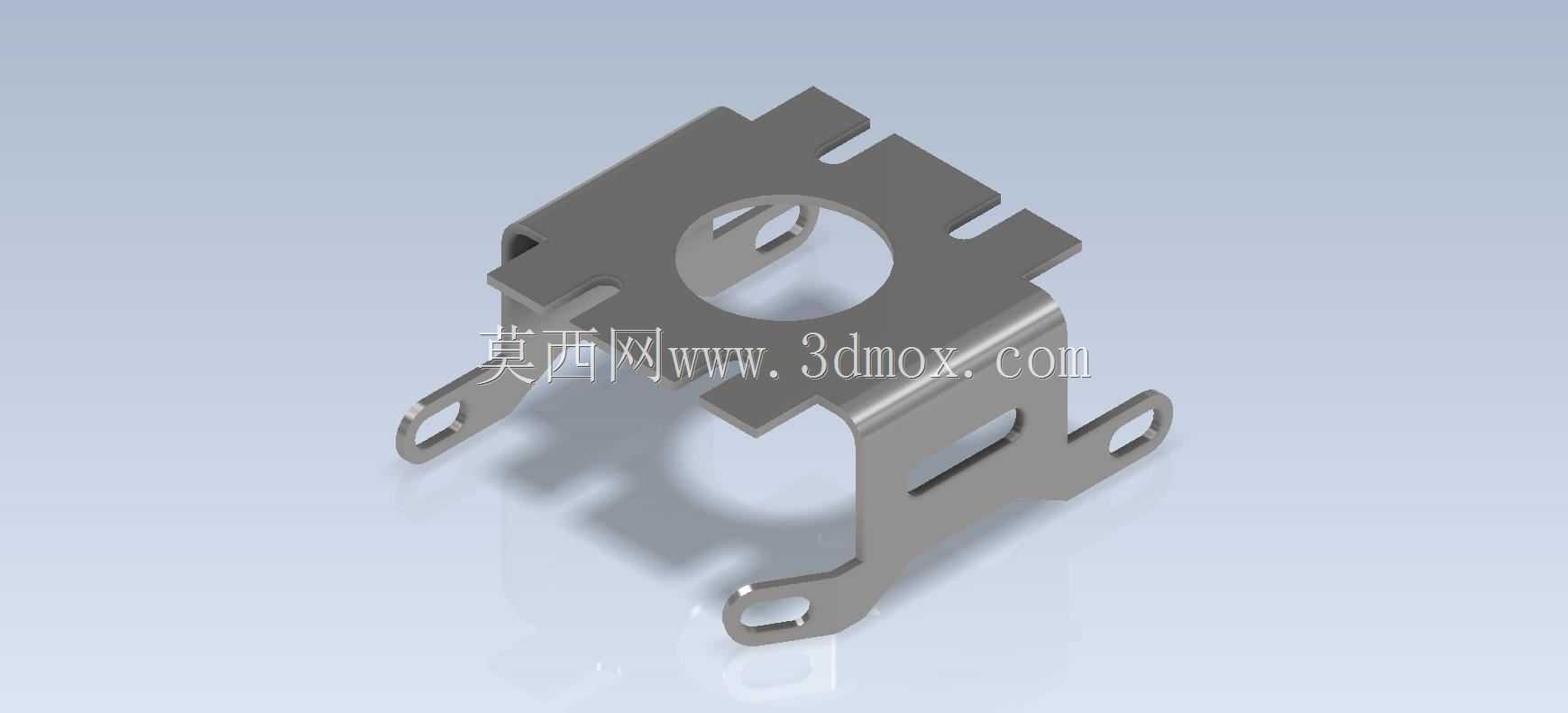

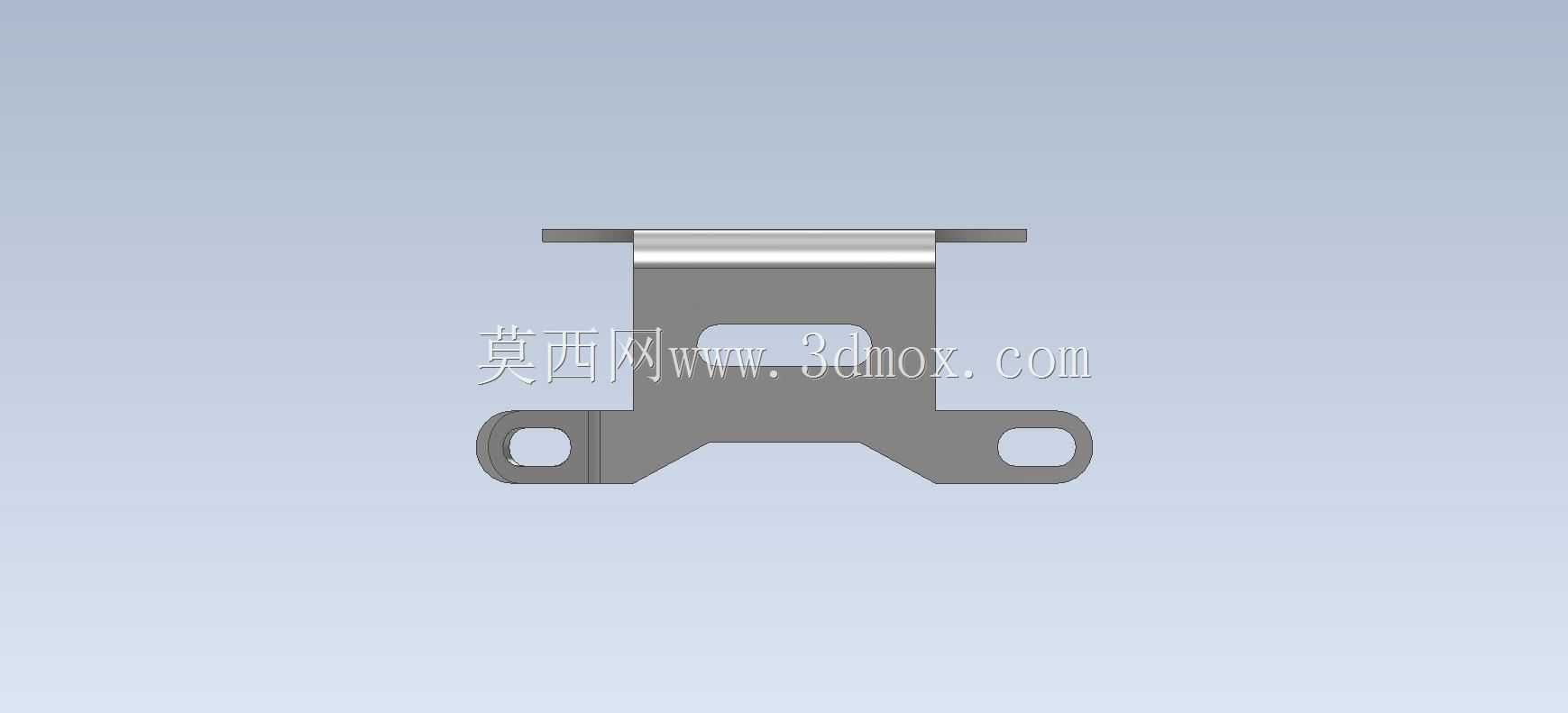

　　支架向下折弯延伸出的三个支脚是主要的安装固定端，每个支脚末端都开设了圆形安装孔，三个安装点呈非对称分布，这种布局并非随意设计：一方面三个支撑点本身就具备更好的平面稳定性，不会因为安装面的小幅平面度误差出现支架翘曲的问题，另一方面非对称的孔位可以起到防呆作用，避免装配时出现支架装反、装错角度的问题，从根源上降低装配失误率。支脚与主体平面的折弯角度经过精确计算，折弯处预留了合理的折弯内R角，既避免折弯处出现应力集中导致板材开裂，也能保证支脚与主体平面的垂直度，让支架安装后主体平面保持水平，不会出现倾斜导致被固定件受力不均。从安装边界来看，这类支架的整体轮廓尺寸紧凑，主体平面的尺寸刚好覆盖常规小型传感器、小型接线端子排、

　　微型电机座的安装面，三个支脚向外延伸的长度控制在合理范围，不会占用过多的设备内部安装空间，支脚的安装孔孔径适配常规的M3、M4规格装配螺钉，能适配多数工业设备的通用安装孔位标准。设计这类钣金支架时，首先要确认被固定部件的最大外轮廓尺寸，以此确定主体避让孔的直径，避免孔位过小与部件产生干涉；其次要核算被固定部件的重量，选择对应厚度的板材，保证支架在承重状态下不会出现明显的形变；折弯工序的尺寸公差需要严格控制，支脚安装孔的位置度公差要控制在合理范围，避免出现安装孔无法对位的问题；边缘的所有毛刺都需要经过打磨处理，避免装配时划伤操作人员或是损坏配套的线缆。这类支架的冲压成型工序相对简单，不需要复杂的模具结构，通过落料、冲孔、

　　折弯三道核心工序就能完成加工，加工成本低，适合批量生产，同时金属板材的表面可以根据使用场景做镀锌、喷塑等防锈处理，适配潮湿、多粉尘等不同的工业使用环境。在实际选型使用时，需要注意支架的承重上限，避免用来固定重量过大的部件，否则长期使用后支脚会出现形变，导致固定失效；如果设备运行时振动幅度较大，可以在安装孔位置加装橡胶减震垫圈，进一步提升固定的稳定性，减少振动传递到被固定部件上。
