开槽弹性圆柱销结构设计

　　开槽弹簧销是机械装配领域应用极广的弹性紧固件，日常在各类工装夹具、小型传动模组、家电内部结构、汽车内饰装配件、低压电气柜体的连接场景里都能见到它的身影，和传统实心圆柱销、圆锥销相比，它不需要对安装孔做高精度的铰削加工，对孔的公差适配范围更宽，能大幅降低装配环节的加工成本与装配难度。这类销的核心功能是通过自身开槽结构带来的径向弹性变形，在装入安装孔后持续对孔壁施加均匀的径向张紧力，以此实现零件之间的定位、连接或者防松限位，哪怕装配场景存在一定的振动载荷，也能依靠自身的弹性补偿能力避免销件松动脱出，相比普通圆柱销靠过盈配合锁死的方式，它还具备可拆卸重复使用的特性，在需要频繁拆装维护的设备结构里优势十分明显。从结构设计逻辑来看，

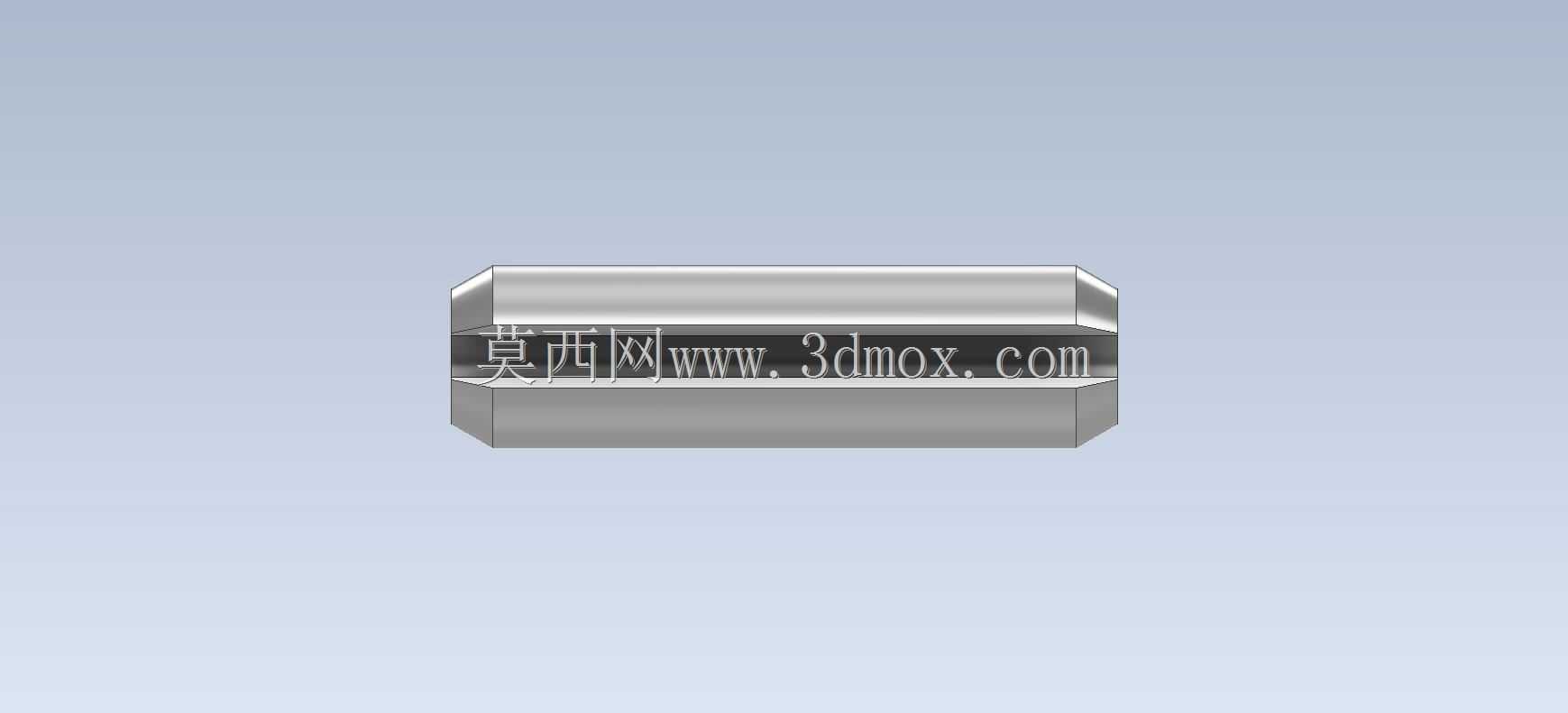

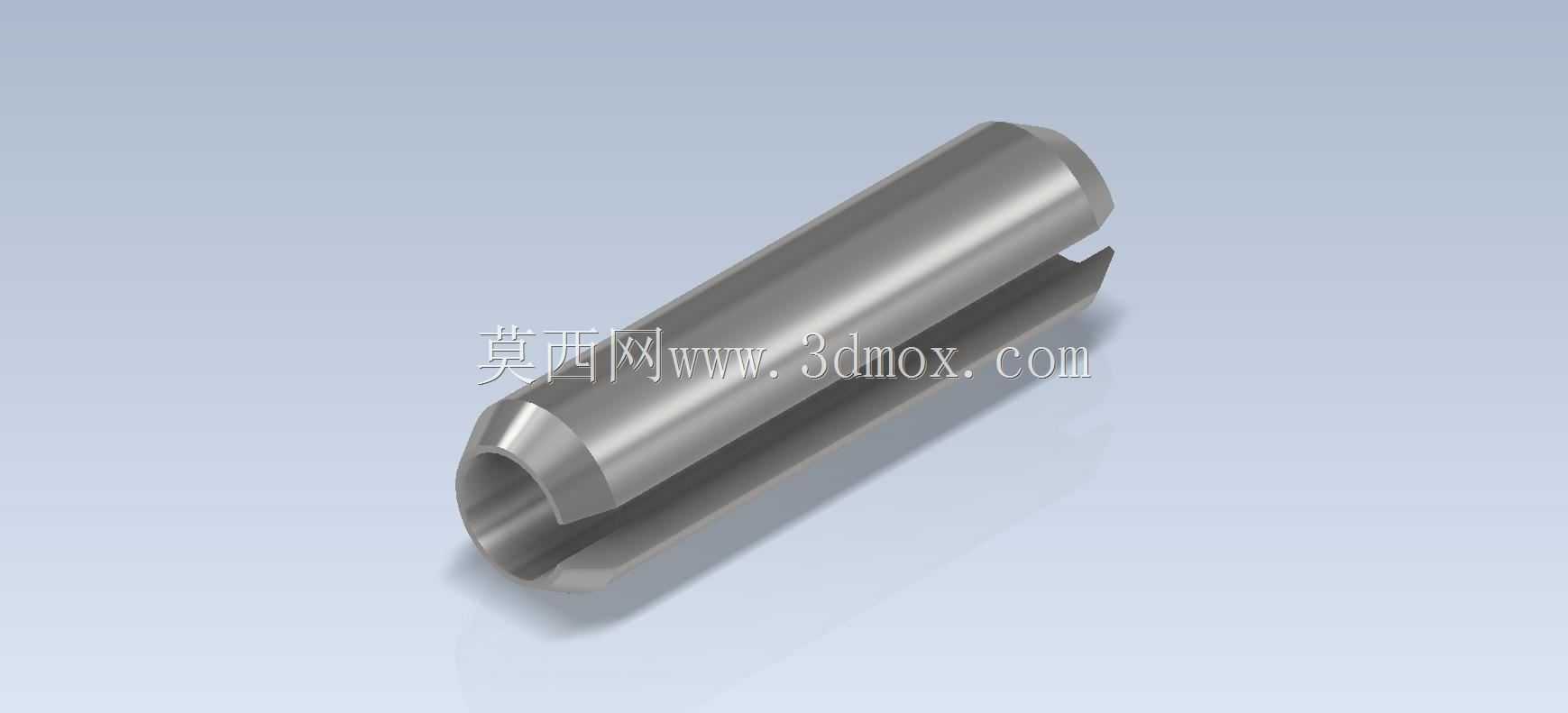

　　这款开槽弹簧销采用整根圆柱管轴向开贯通直槽的结构，两端做了圆弧倒角处理，这个倒角设计是装配环节的关键细节，能在销件压入安装孔时自动导正，避免槽口边缘刮伤安装孔内壁，也能减少压装时的轴向阻力，防止销件端部在压装过程中出现卷边、变形的问题。开槽的宽度设计需要匹配销的外径与壁厚参数，槽宽过大会导致销件压入后径向张力不足，连接定位的可靠性下降，容易在受载时出现窜动；槽宽过小则会让压装需要的外力过大，不仅增加装配难度，还可能导致销件在压入过程中出现塑性变形，失去弹性补偿能力。销的壁厚选择也和应用场景直接相关，用于重载定位场景的销件会选择更厚的管壁，提升整体的抗剪切能力，能承受更大的横向载荷；用于轻载连接、防松场景的销件可选择较薄的管壁，

　　获得更好的弹性变形能力，适配公差范围更大的安装孔。从安装边界来看，这类开槽弹簧销的安装孔不需要做过高的精度加工，普通钻孔工艺加工出的孔即可满足使用要求，安装孔的深度需要略大于销的总长度，保证销件压入后不会出现端部顶死的情况，同时要注意安装孔的边缘不能有残留的毛刺、飞边，避免压装时毛刺被挤入槽内，影响销件的弹性变形空间。在实际选型应用时，需要根据被连接件的受载情况确定销的外径与长度：如果是用于零件之间的精确定位，需要选择外径与安装孔适配度更高的规格，保证装配后的定位精度偏差控制在允许范围内；如果是用于螺纹连接的防松配套，只需要选择能卡入对应销孔、提供足够径向张力的规格即可，不需要追求过高的配合精度。在装配方式上，

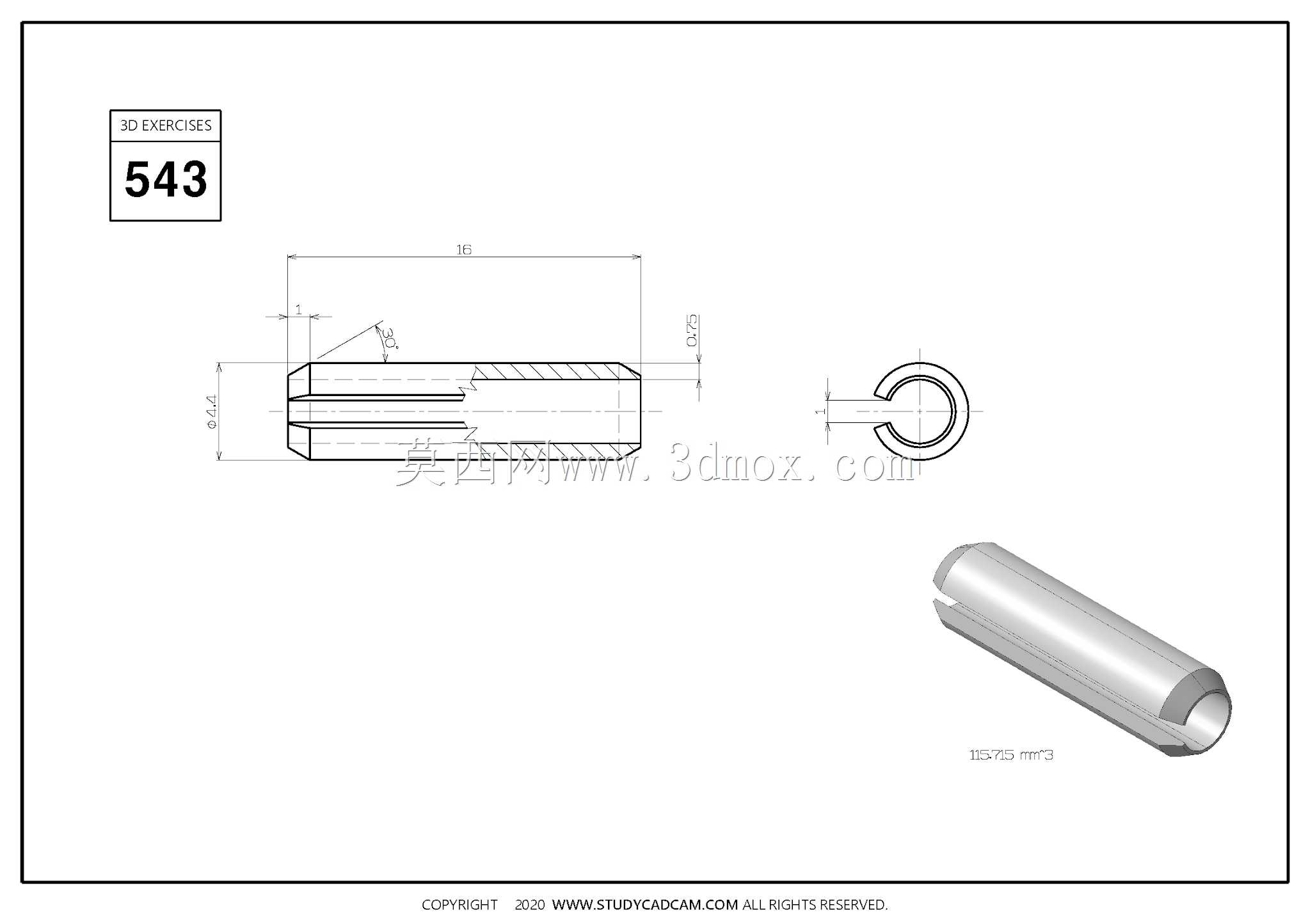

　　小规格的开槽弹簧销可以用手锤配合导向冲头轻轻敲入安装孔，大规格或者批量装配的场景则推荐使用气动压装工具，保证压装力沿销的轴向均匀施加，避免压装过程中销件出现倾斜，导致槽口变形或者安装孔壁被挤伤。和其他类型的弹性销相比，这种单开槽结构的弹簧销结构更简单，加工成本更低，适配的场景也更广泛，在一些对连接可靠性要求不是极端严苛的民用机械、消费电子结构、普通工装里，它的性价比远高于其他复杂结构的紧固件。需要注意的是，这类销件不适合用于频繁承受大冲击载荷的重载连接场景，因为长期大载荷下开槽位置容易出现应力集中，导致销件断裂失效，这类重载场景则需要选用更高强度的重型弹性销或者实心销件来替代。在三维建模过程中，这类零件的建模逻辑需要重点关注开槽的贯通性、两端倒角的一致性，以及圆柱面的圆度公差，建模时要保证槽的两侧面平行度符合设计要求，避免出现槽宽上下不一致的情况，否则会直接影响后续加工出来的销件弹性均匀性，导致压装后不同位置的张紧力偏差过大，影响连接可靠性。
