斜置式带孔定位安装支架结构设计

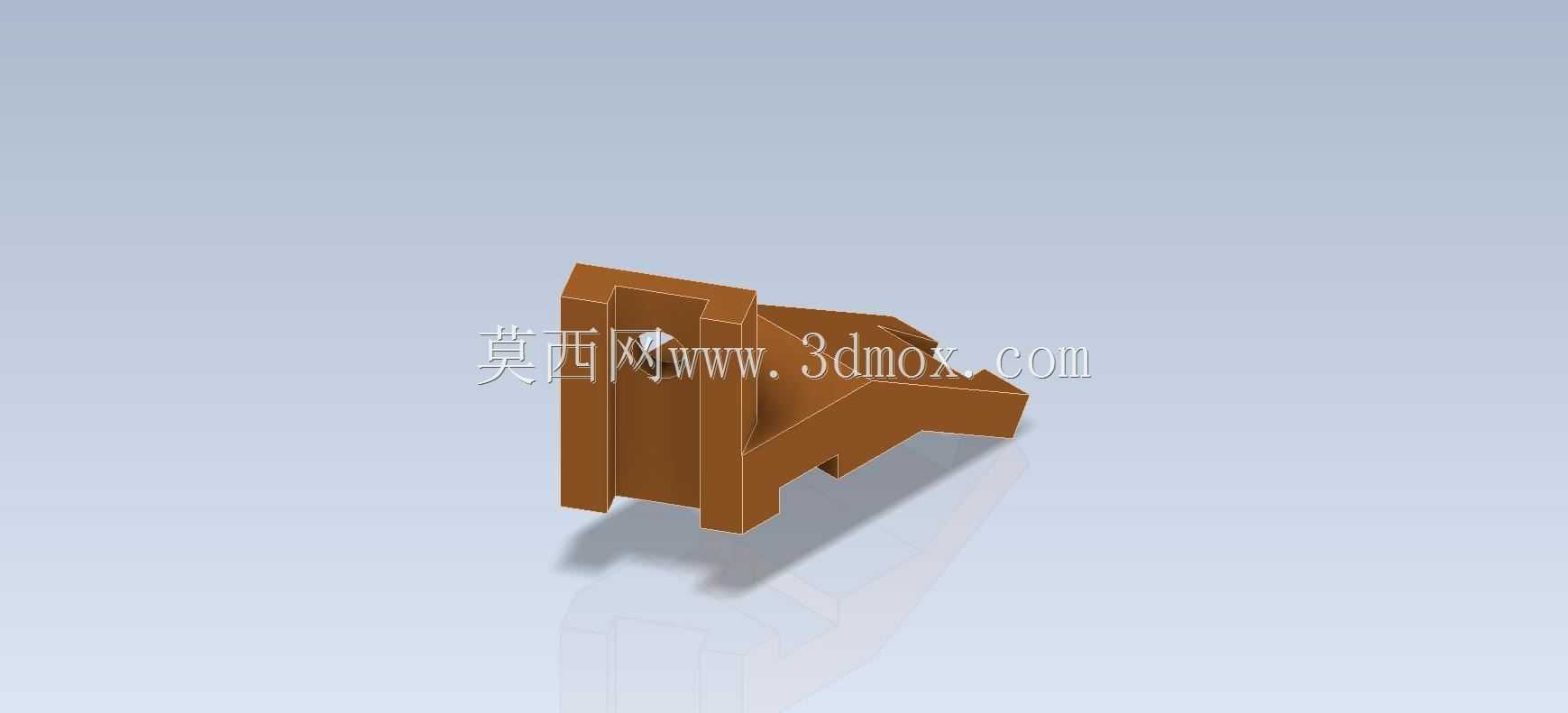

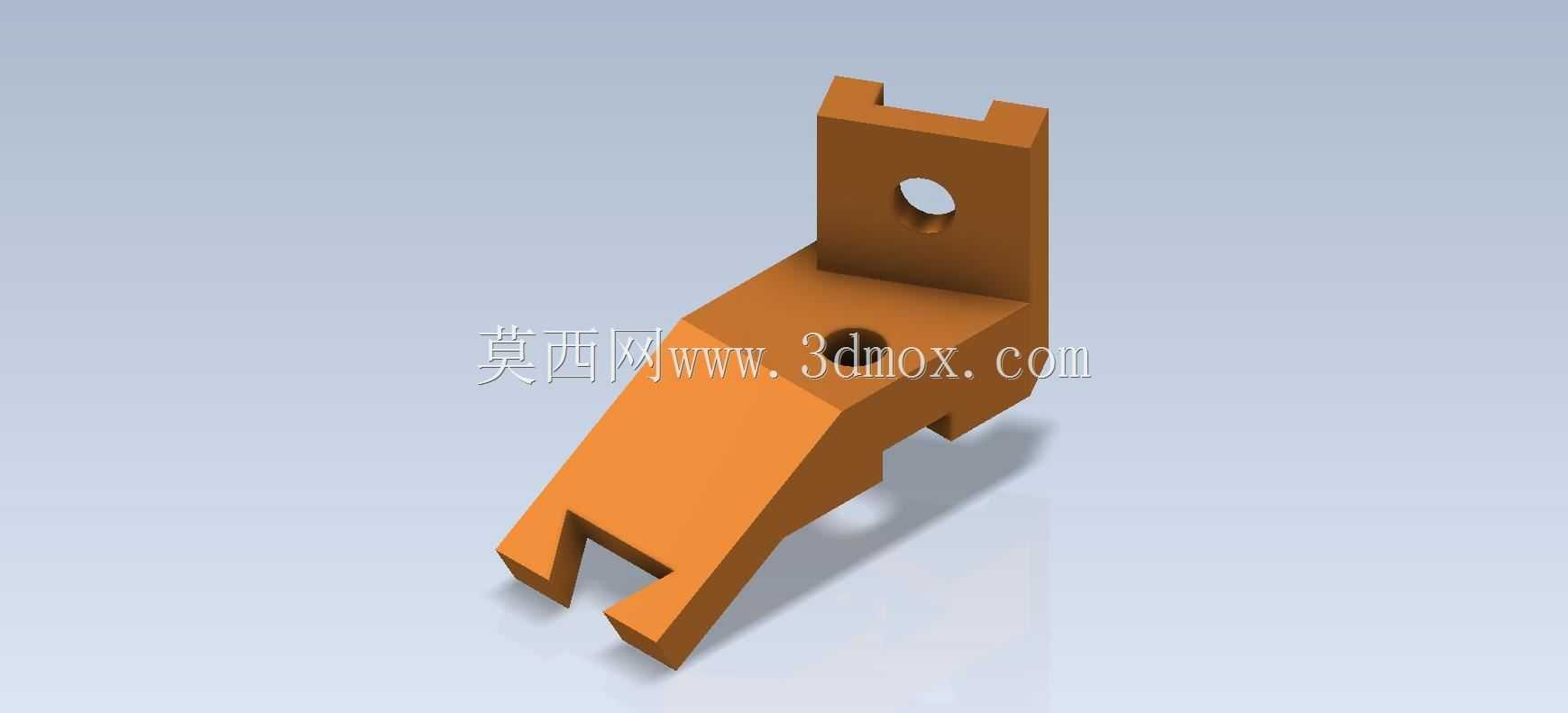

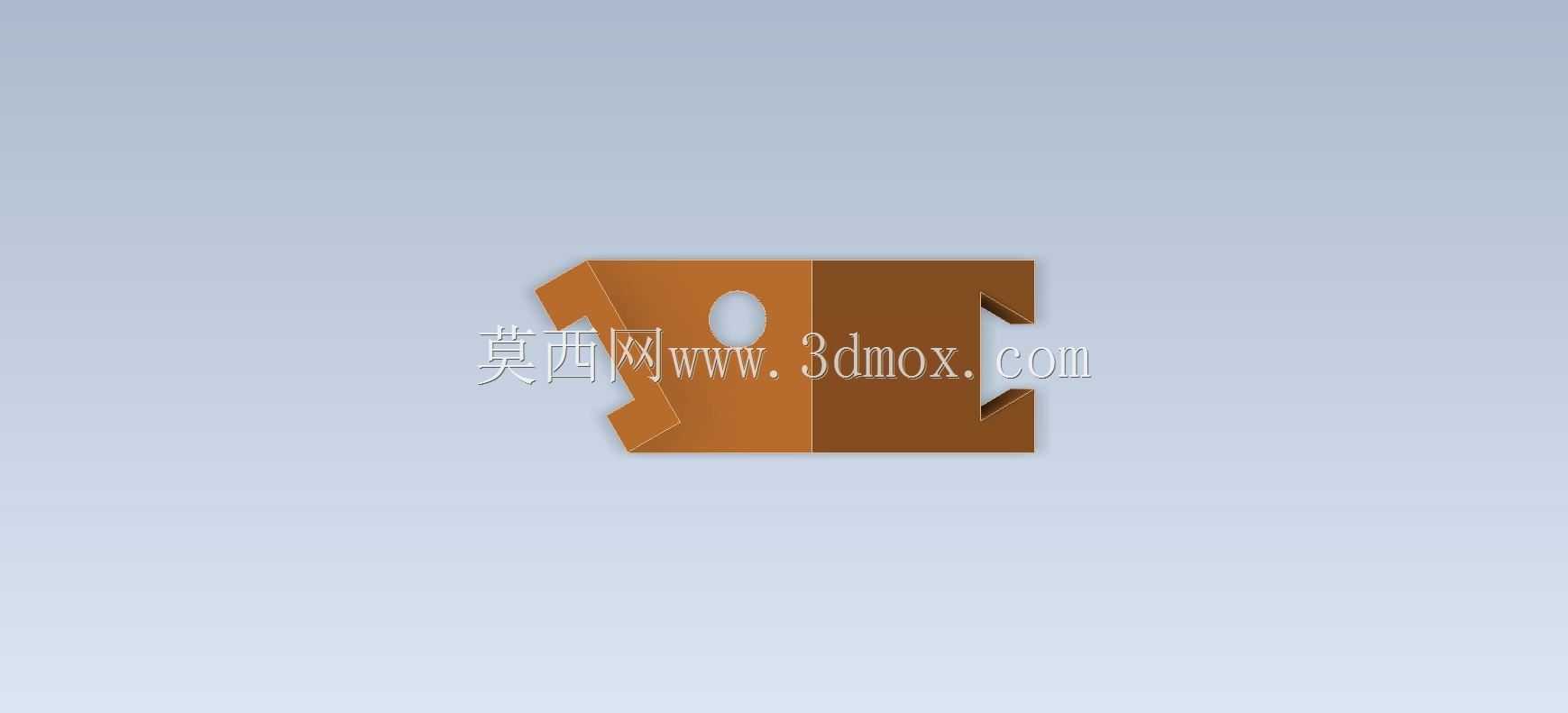

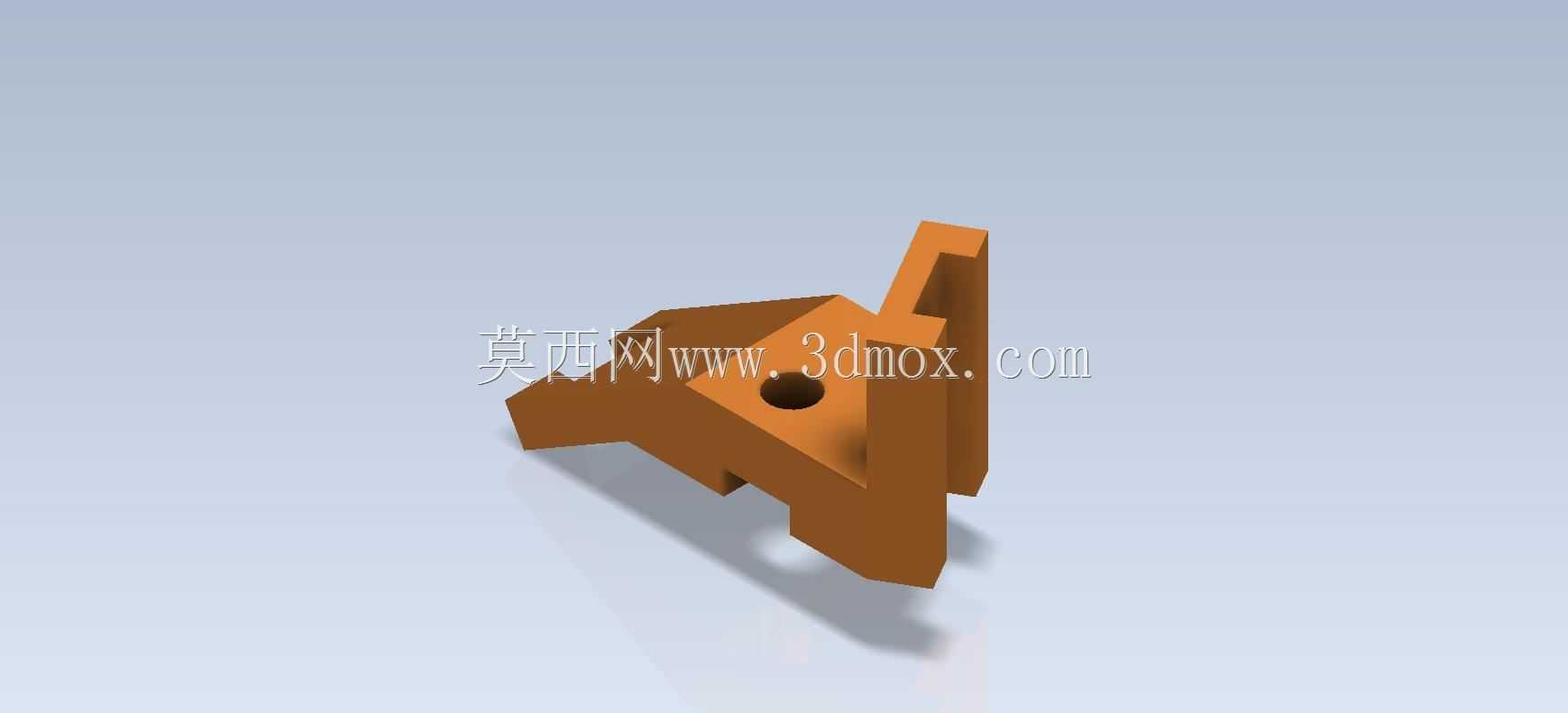

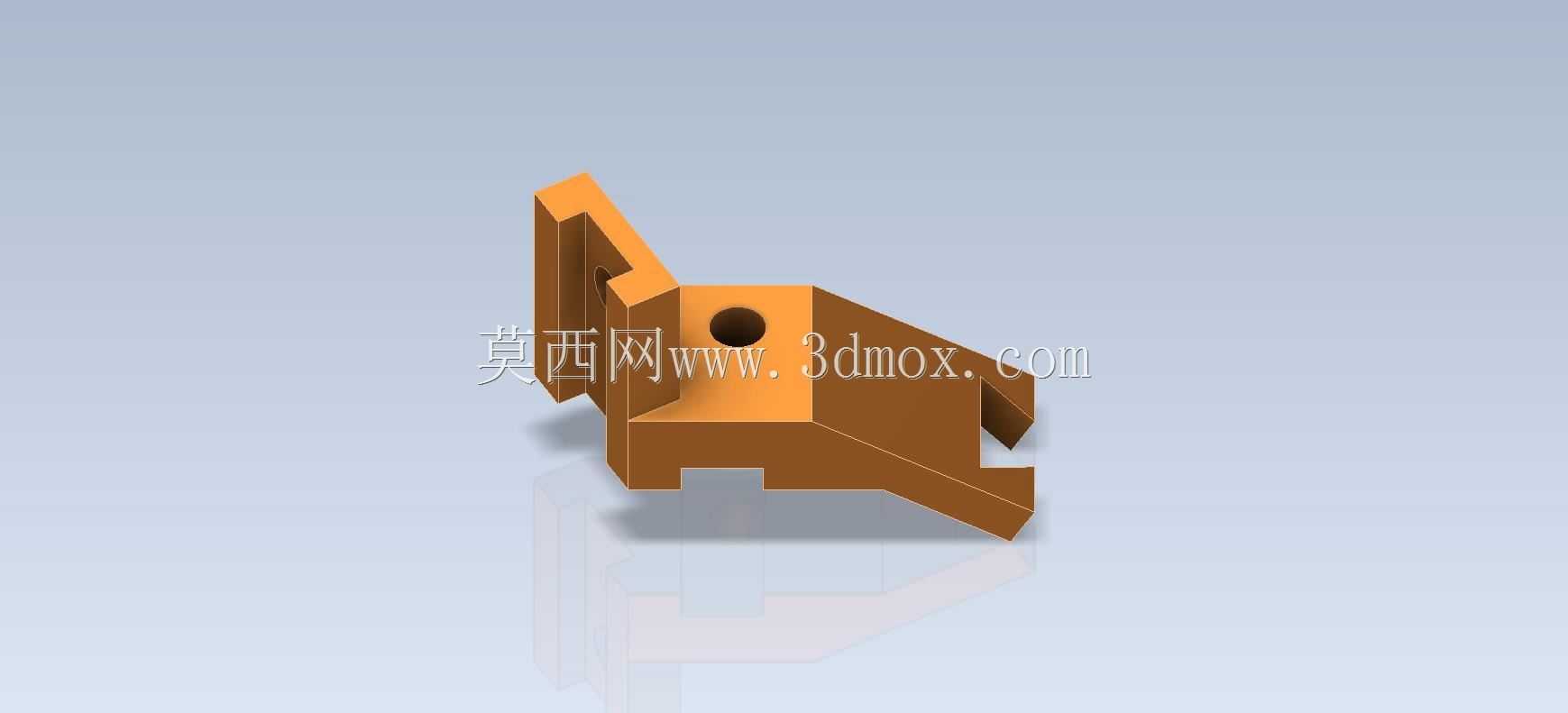

　　这款斜置式带孔安装定位件，在轻工自动化输送线的侧边挡停机构里十分常见，日常产线做托盘载具的硬限位时，经常会用到这类结构的零件。从实际安装场景来看，它的竖直安装板部分是整个零件的装配基准，板上预留的通孔用来穿装内六角圆柱头螺钉，直接锁固在铝型材机架的T型槽螺母上，安装时不需要额外做沉孔加工，螺钉头可以直接外露，后期维护拆卸也十分方便。斜向延伸的主体段是功能承载的核心，倾斜角度刚好匹配载具底部的导向斜面，当载具沿着输送导轨滑动到挡停位置时，斜面可以先做导向缓冲，避免硬碰撞带来的零件崩边或者载具跳位，斜面上预留的沉孔可以镶嵌聚氨酯缓冲垫，进一步降低撞击产生的噪音和零件磨损。零件前端的叉形开口是专门做卡接定位的结构，

　　开口宽度刚好适配载具底部的定位销直径，当载具到位后，定位销直接卡入开口槽内，限制载具在输送方向的前后窜动，同时竖直板上的安装孔和斜面上的缓冲孔形成两个方向的受力支撑，不会因为长期受撞击出现安装板变形的问题。做结构设计的时候，首先要确认安装边界：竖直安装板的背面要完全贴平铝型材表面，所以建模时特意把安装板背面做了全平面处理，没有做多余的凸台或者加强筋，避免安装时出现贴合间隙导致锁固后零件歪斜。斜段的倾斜角度经过反复校核，既要保证导向时的顺滑度，不能因为角度太陡导致载具被卡滞，又要控制整体的外伸长度，避免零件超出机架的安全边界，防止操作人员走动时被磕碰。零件的壁厚做了等厚处理，整体壁厚保持在均匀数值，

　　不管是采用机加工还是注塑成型的加工方式，都不会出现壁厚不均导致的应力变形问题，棱边位置全部做了小尺寸的倒角处理，既可以去除加工毛刺，也能避免安装时划伤操作人员的手部。叉形开口的槽底做了圆弧过渡，避免应力集中导致长期受撞击后槽口出现开裂，开口的两个侧边做了平行度公差约束，保证定位销卡入后不会出现别卡的情况。在实际设备调试过程中，这类挡停块的安装高度需要和载具的底部高度完全匹配，所以建模时特意把竖直安装板的高度做了一定的冗余量，现场安装时可以根据实际的装配高度做微量修磨，不需要重新更换零件。斜面上的缓冲垫安装孔深度经过精确计算，镶嵌缓冲垫后缓冲垫表面会高出斜面1mm左右，刚好可以在载具接触金属基体前先接触缓冲材料，

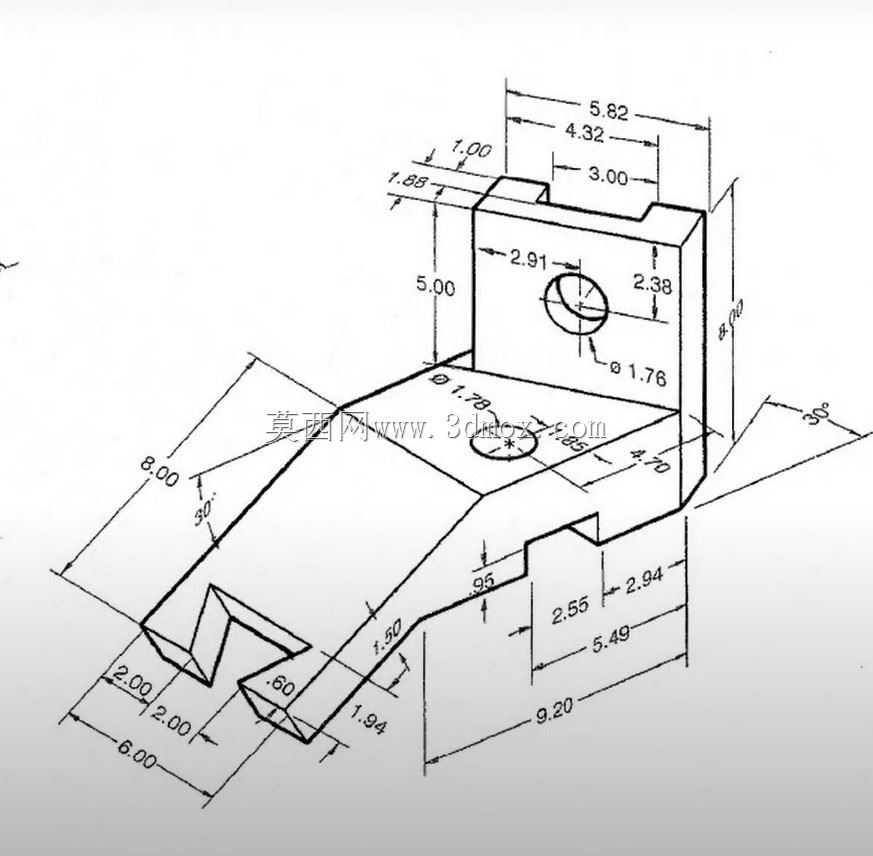

　　把刚性撞击转化为柔性接触，大幅提升零件的使用寿命。从受力角度分析，载具撞击时的冲击力会沿着斜段的延伸方向传递到竖直安装板上，再通过安装螺钉分散到整个机架结构上，斜段和竖直板的连接位置做了圆角过渡，避免直角位置出现应力集中断裂的问题，整个零件没有多余的冗余结构，在保证结构强度的前提下尽可能缩小了整体体积，既节省加工材料，也不会占用过多的机架安装空间。日常做这类基础结构件的建模练习时，不能只照着图纸画外形，更要结合实际的安装场景、受力情况、加工工艺去调整细节结构，比如安装孔的边距要满足螺钉锁固的最小壁厚要求，不能离零件边缘太近导致锁固时边缘开裂；叉形开口的槽宽公差要根据定位精度要求设定，既要保证定位销能顺利卡入，又不能间隙过大导致定位精度不足；所有的棱边倒角尺寸要统一，符合机械设计的通用规范，不能出现大小不一的倒角影响零件外观和装配手感。
