星形法兰端主连杆机械结构设计

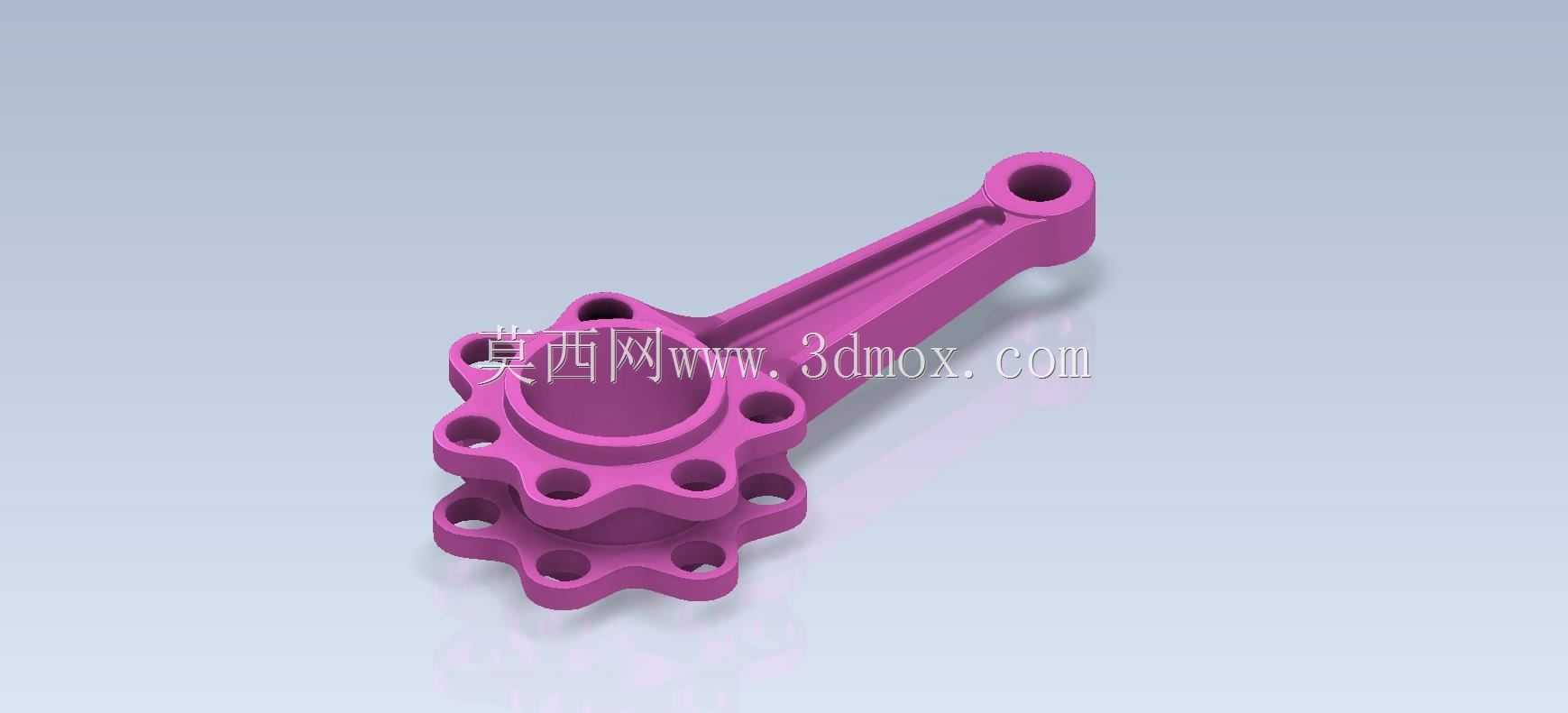

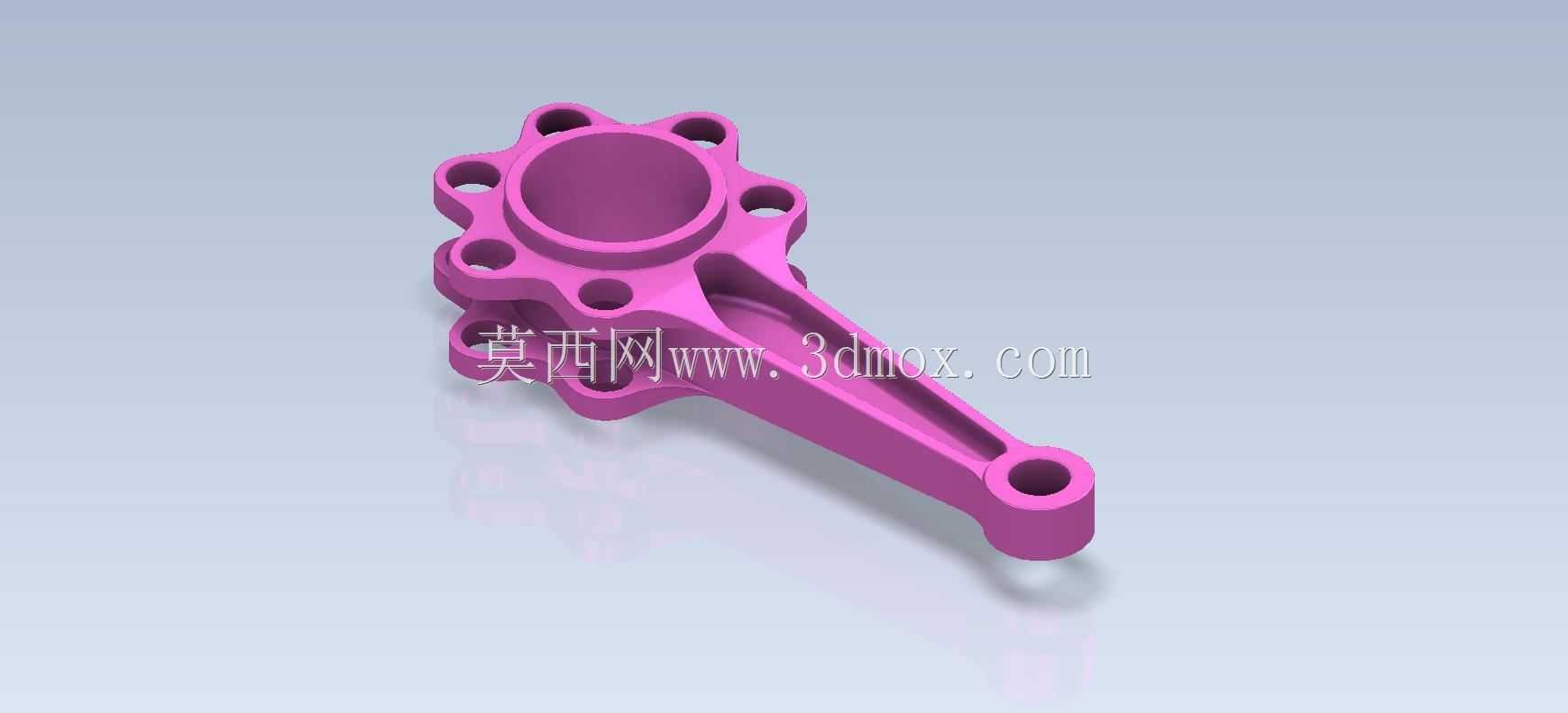

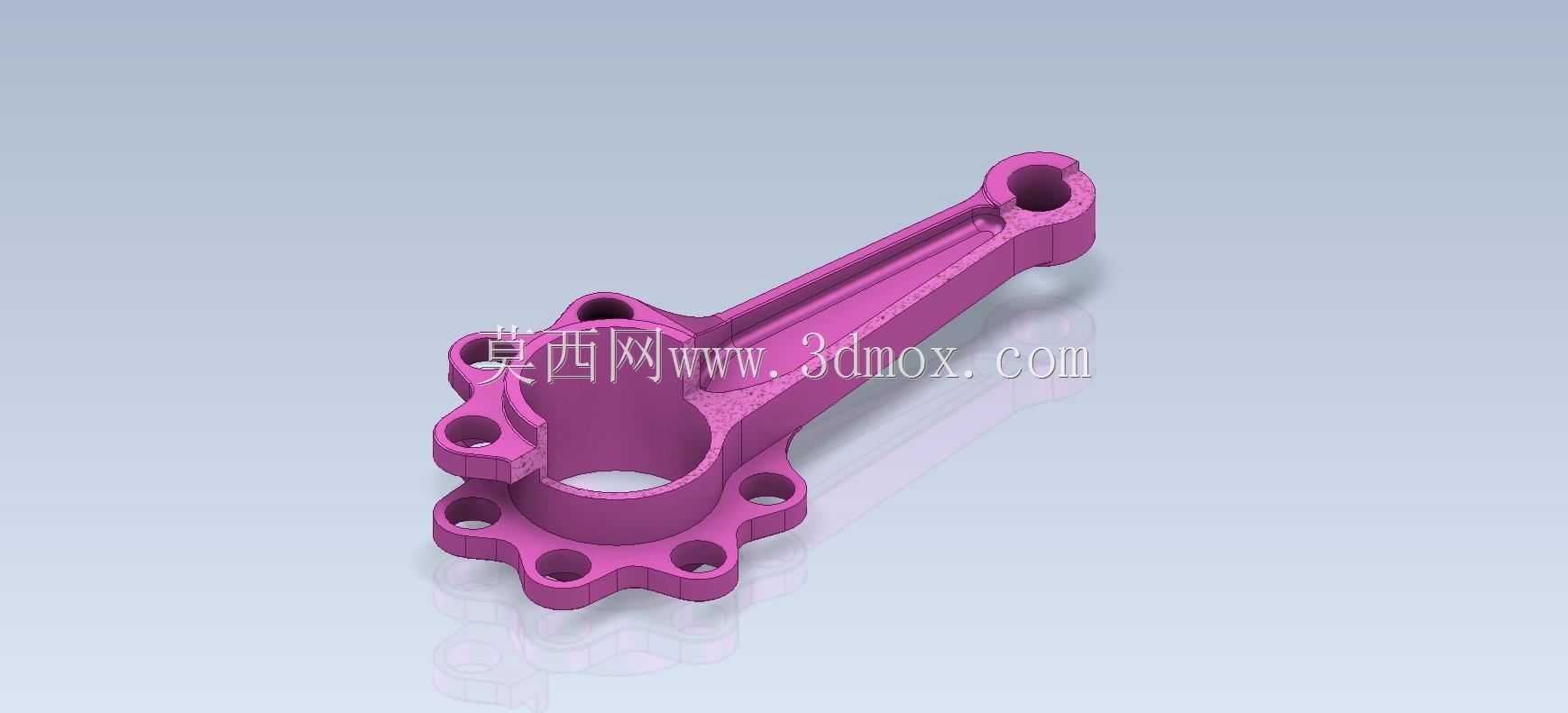

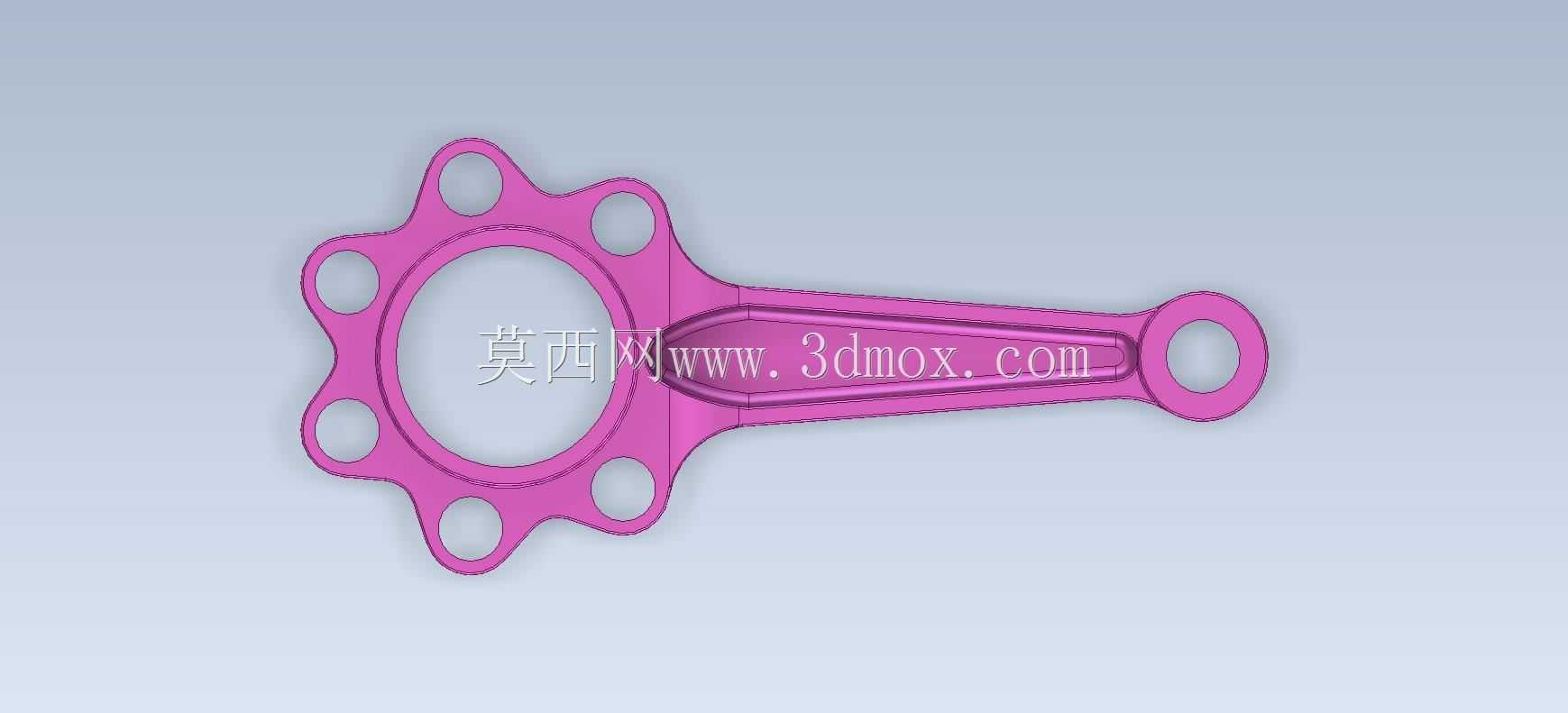

　　在往复式动力机械的传动链路里，主连杆是连接曲柄销与活塞组件、完成直线往复运动与旋转运动转换的核心受力部件，这款星形法兰端主连杆的结构设计，针对小排量高转速动力单元的装配需求做了针对性优化，和传统剖分式大头连杆的结构逻辑有明显区别。从实际装配场景来看，这款连杆的大头端采用一体式八孔星形法兰结构，没有传统连杆的剖分面、连杆盖与连接螺栓，完全依靠法兰端面的八个均布通孔完成与曲柄销端配套连接盘的锁紧固定，这种设计首先规避了剖分面结合精度不足、螺栓预紧力衰减带来的大头失圆风险，在高转速工况下能有效降低轴瓦的偏磨概率，同时星形的外轮廓在保证法兰连接刚度的前提下，大幅削减了大头端的冗余质量，降低了连杆往复运动产生的惯性力，

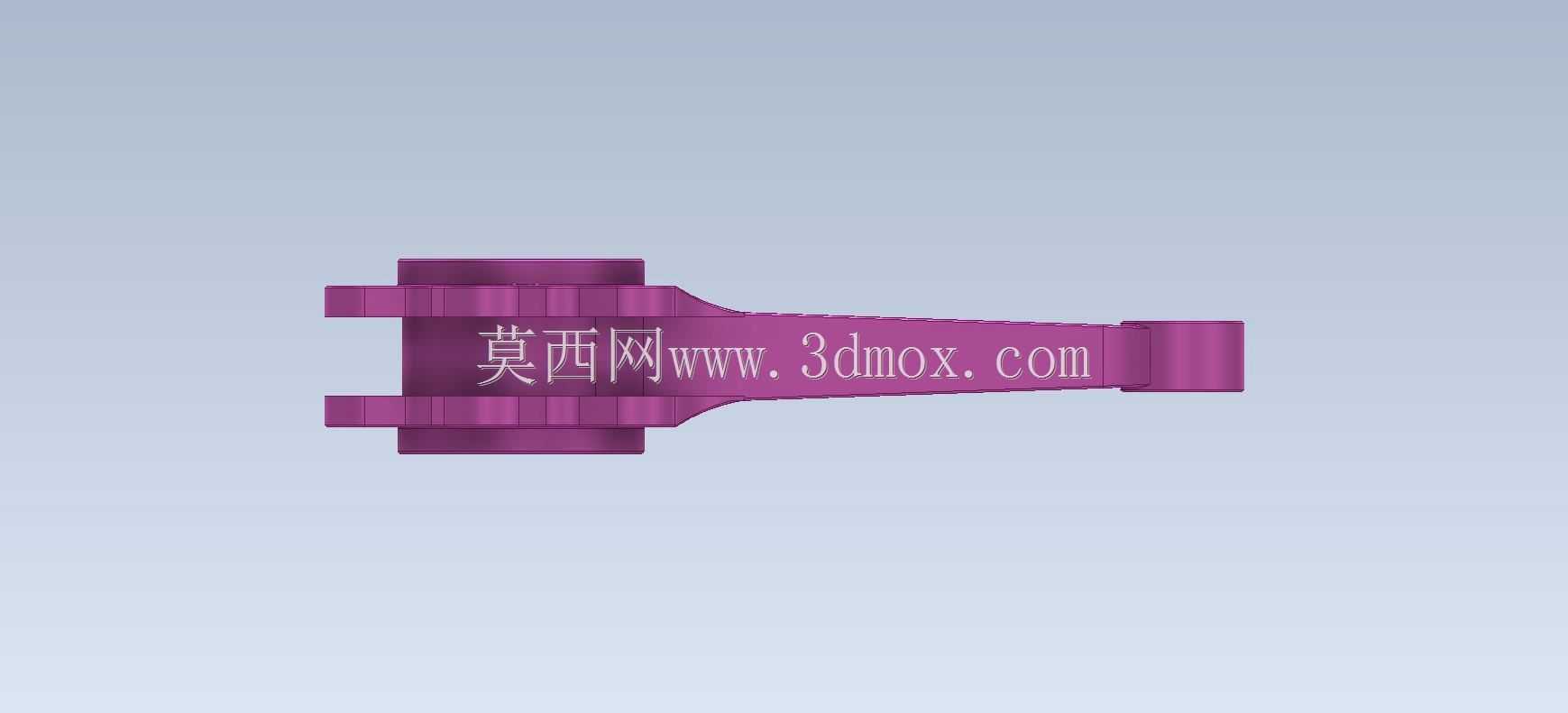

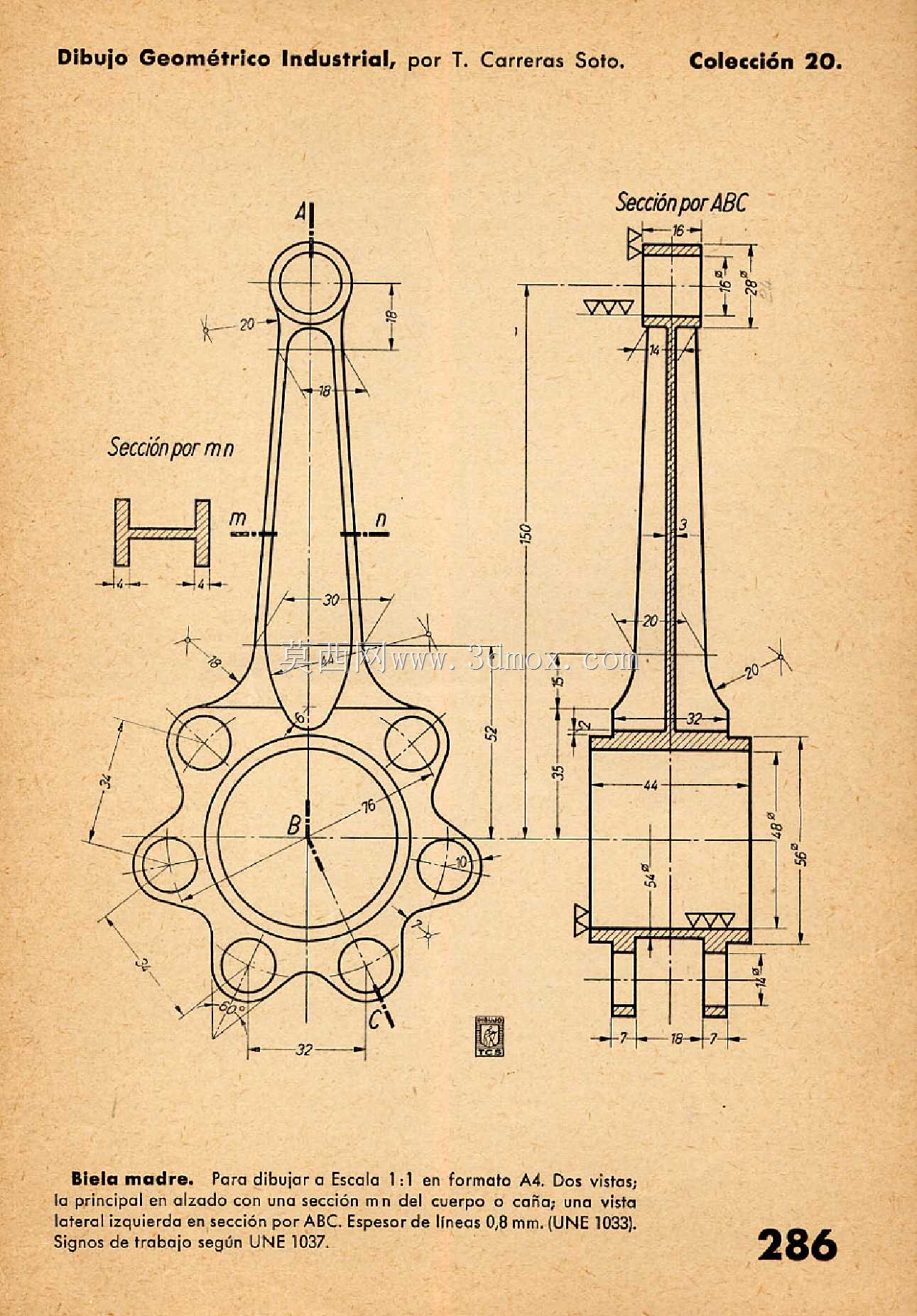

　　对曲轴系统的动平衡调校十分友好。杆身部分采用了变截面工字形流线设计，从大头法兰端向小头衬套端平滑过渡，截面尺寸顺着杆身受力的弯矩分布梯度做渐变收窄，既保证了往复运动方向的抗弯刚度，又尽可能压缩了垂直摆动方向的结构厚度，避免连杆在曲轴箱内运动时与缸壁、平衡块发生运动干涉，杆身与大小头的过渡位置全部做了大圆角圆滑处理，从根源上降低了应力集中系数，能承受交变载荷下的长期疲劳冲击。小头端采用整圆式衬套安装孔设计，孔位加工精度可满足薄壁铜衬套的压装要求，端面与活塞销座的配合间隙可通过选配垫片调整，适配不同活塞压缩比的装配需求，小头孔的轴线与大头法兰端面的垂直度、两孔中心距的公差控制，直接决定了活塞在缸套内的运动姿态，

　　建模过程中对这部分形位公差的预留完全符合内燃机连杆的通用技术规范。从安装边界来看，这款连杆的大头法兰外圆直径、杆身摆动的最大外包络轨迹、小头端的宽度尺寸，都适配单缸排量125cc级别的动力单元曲轴箱内部空间，装配时不需要对曲轴箱内壁做额外避让加工，法兰端的八个连接孔采用等角度均布设计，和配套曲柄连接盘的孔位完全对应，锁紧时可采用对角分次拧紧的工艺保证端面贴合压力均匀，避免法兰面翘曲导致的连接失效。在实际工况中，这款连杆需要承受活塞做功时传递的爆发压力、往复运动的惯性力、摆动过程中的横向侧向力，星形法兰的结构设计让大头端的受力可以均匀分散到八个连接点上，相比传统两螺栓或四螺栓剖分连杆，单个连接点承受的载荷更小，连接可靠性更高，

　　同时一体式的大头结构不存在连杆盖错位的风险，在高转速运转时的结构稳定性更优。建模过程中对杆身的截面惯性矩做了匹配性校核，保证杆身的抗弯强度满足最大爆发压力下的受力要求，同时质量控制在同功率级别连杆的合理区间内，不会给曲轴系统增加额外的惯性负载，大小头的润滑油道预留位置也做了对应设计，可通过曲轴内部的油道将压力润滑油输送到大头法兰连接面，再顺着杆身的油孔导流到小头衬套位置，保证活塞销与衬套之间的润滑充分，避免干磨故障。这种星形法兰连杆的应用场景并不局限于传统内燃机，在小型往复式压缩机、高压柱塞泵的传动结构中也可适配使用，只要调整两孔中心距、法兰孔位分布与大小头孔径尺寸，就能匹配不同行程、不同载荷等级的往复运动机构，相比传统结构连杆，它的装配工艺更简单，不需要对连杆大头做剖分后的配对精加工，零件的一致性更容易控制，适合小批量定制化的动力设备配套使用。
