内燃机主连杆结构三维设计练习作品

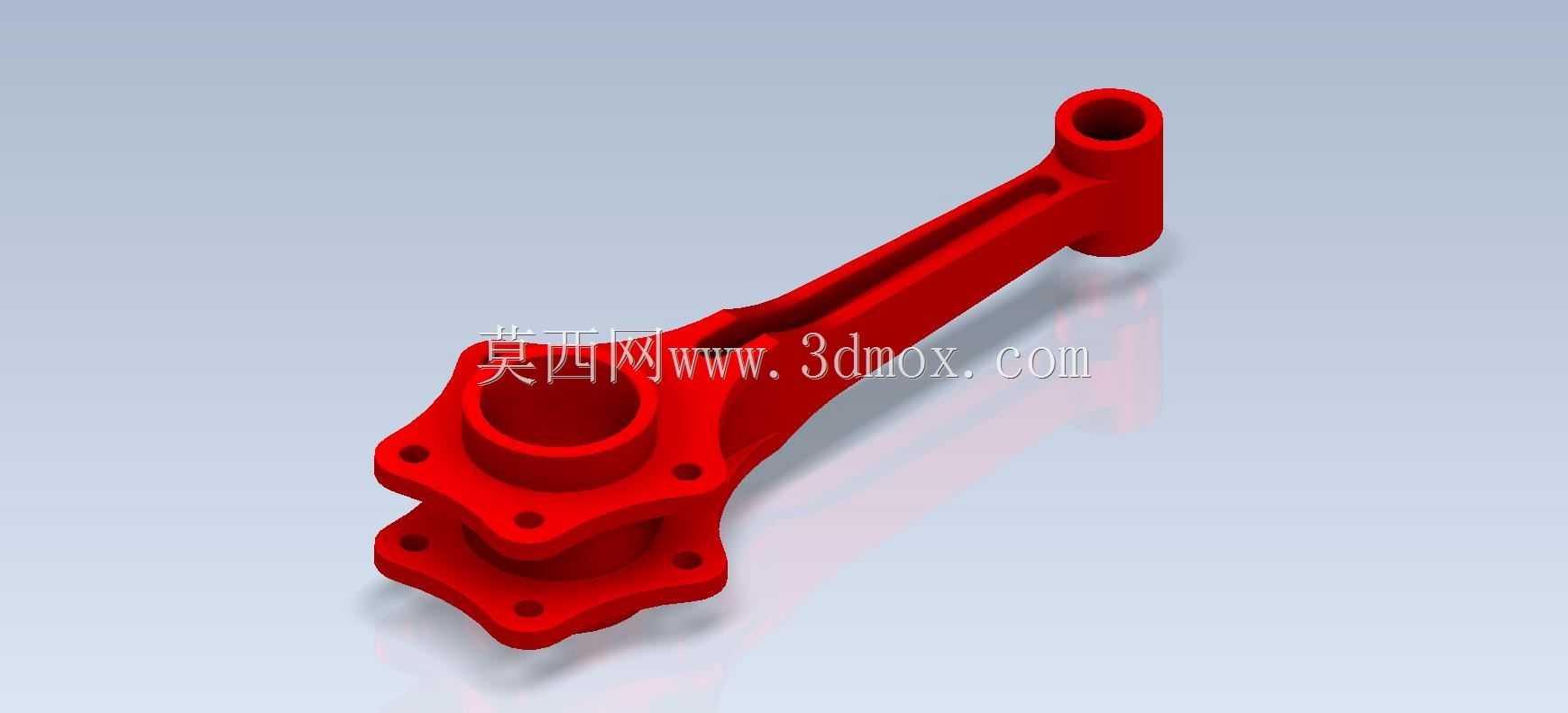

　　在往复式动力机械的传动链路里，主连杆是承担活塞往复运动向曲轴旋转运动转换的核心受力构件，这套结构的设计合理性直接决定了动力输出的平顺性与整机运行寿命，尤其在多缸内燃机、星型航空发动机的动力单元中，主连杆需要同时承接主活塞的推力与副连杆传递的分力，受力状态远比普通单连杆复杂。从结构形态来看，该构件一端为带多层法兰安装面的大端结构，法兰端面上均匀分布的螺栓孔用于与曲轴轴瓦盖配合锁紧，抱紧曲轴连杆轴颈，安装时需要严格控制螺栓预紧力矩，避免轴瓦间隙过大导致的冲击异响，或是预紧力过大造成的螺栓塑性变形；大端的法兰采用双层凸台结构，既可以提升端面的接触刚度，保证轴瓦安装后的同轴度，也能在连杆往复摆动时预留足够的避让空间，避免与曲轴平衡块、

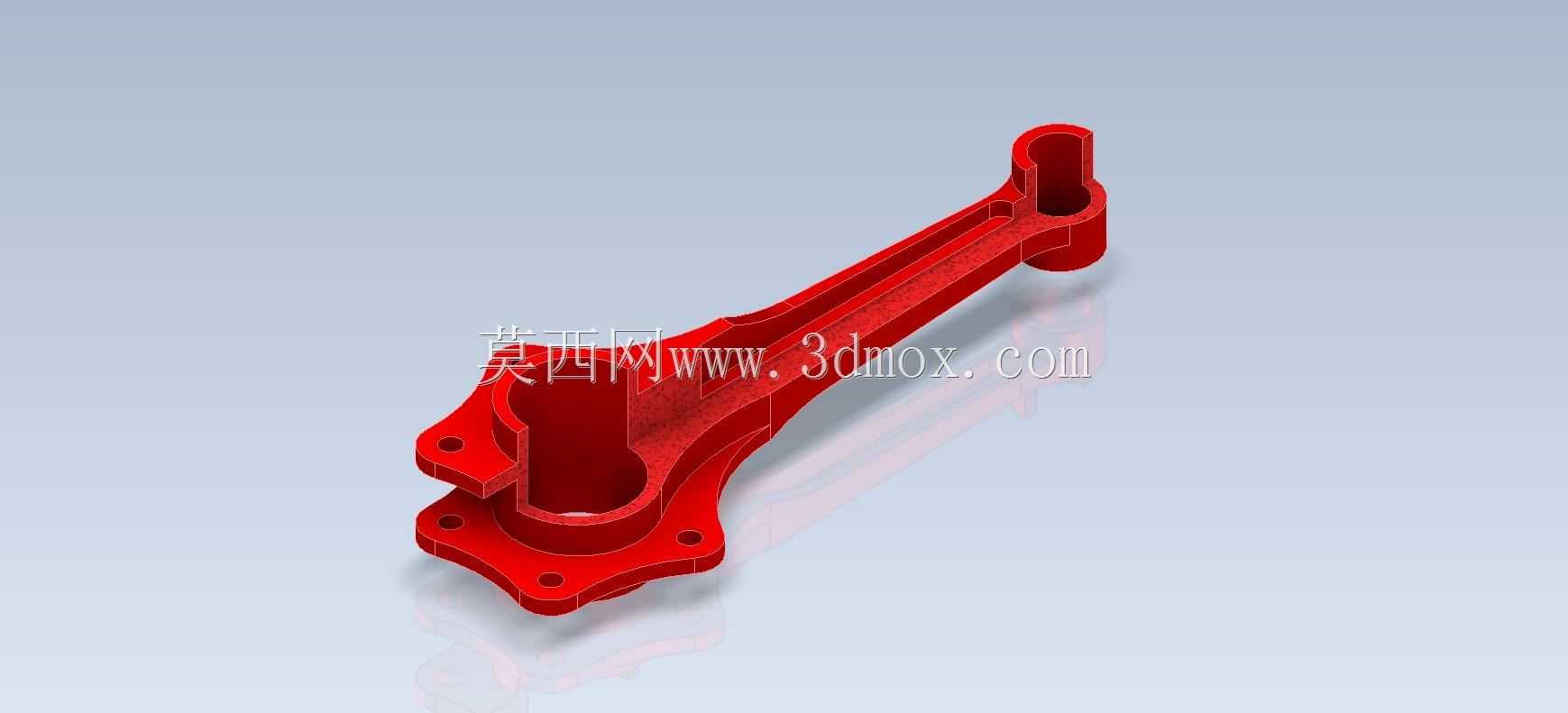

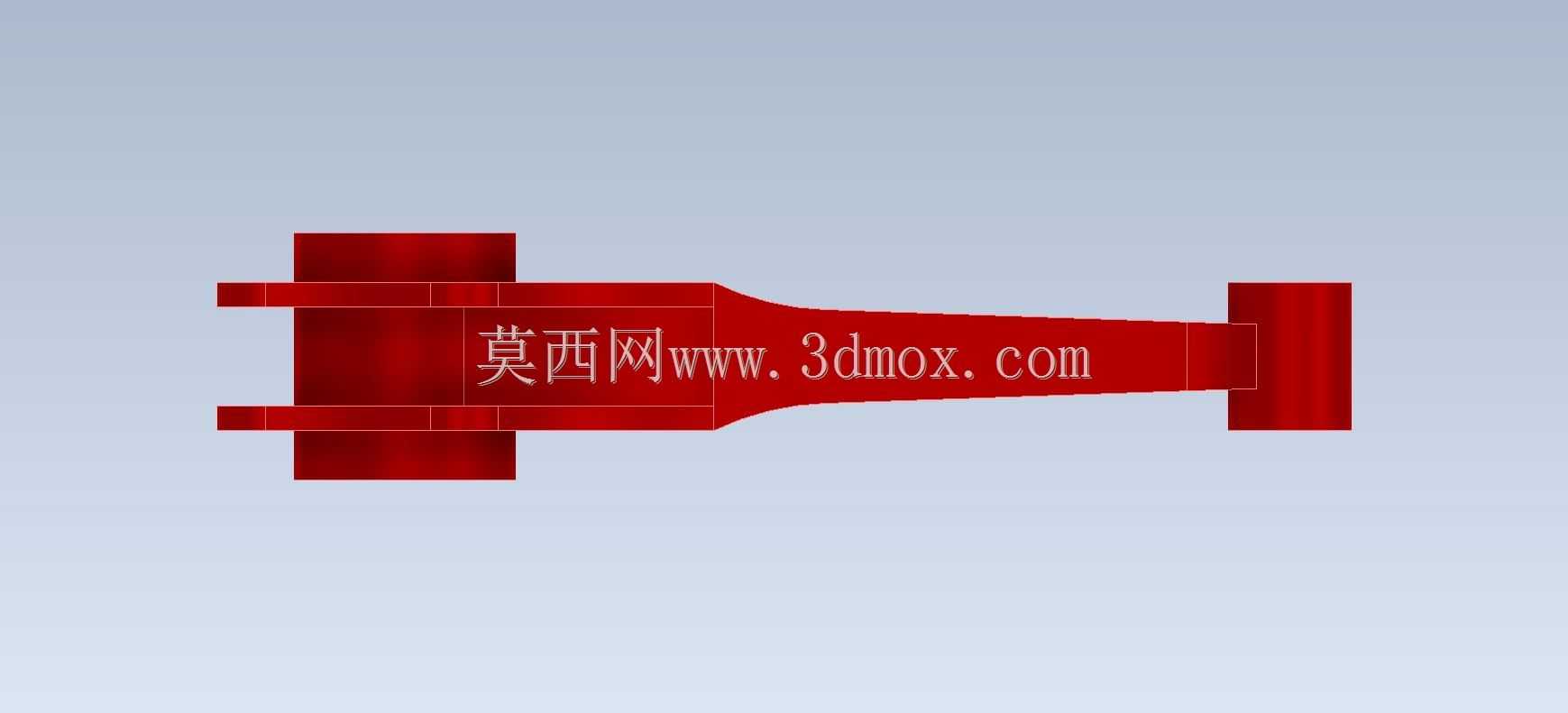

　　机体加强筋发生运动干涉。杆身部分采用工字型截面设计，这是连杆类构件的经典截面形式，在同等材料用量下可以获得更高的抗弯截面模量，有效抵御活塞做功瞬间爆发压力带来的纵向冲击，以及曲轴高速旋转时连杆摆动产生的横向弯曲载荷，杆身表面做了等强度过渡处理，从大端到小端的截面尺寸平滑收窄，避免应力集中导致的疲劳断裂，杆身内部的减重槽设计，在不削弱结构强度的前提下降低了连杆整体的往复运动质量，减少曲轴高速运转时的惯性载荷，提升动力响应速度。构件另一端为带通孔的小端结构，用于安装活塞销，连接活塞组件，小端孔内部通常会压装铜质衬套，通过活塞销的润滑油道实现压力润滑，降低活塞销与衬套之间的摩擦损耗，小端的圆柱端面做了倒角处理，方便装配时活塞销的导入，

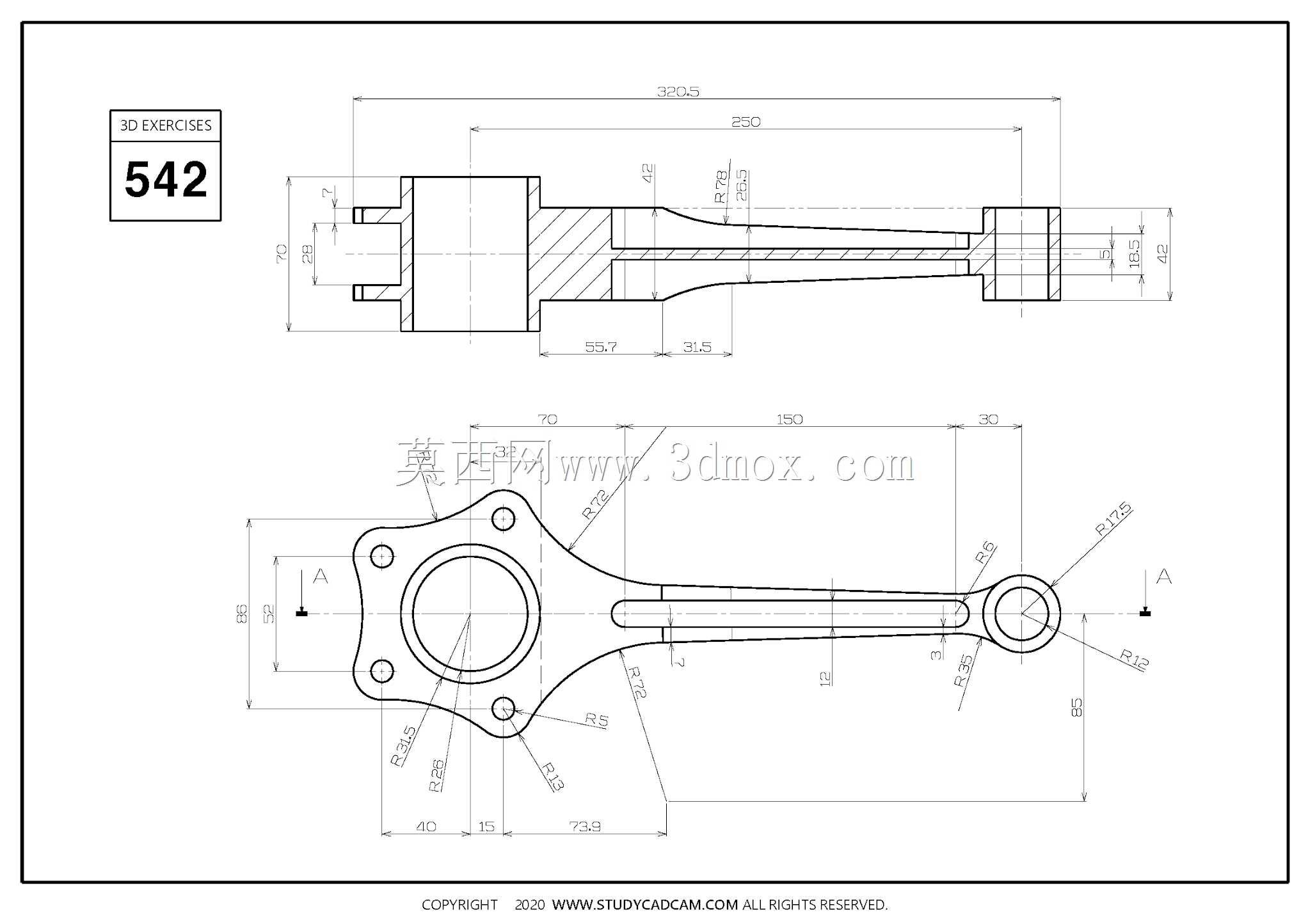

　　同时避免工作过程中棱边刮伤活塞销座孔。在实际工程应用中，这类主连杆的安装边界需要严格匹配动力单元的整体尺寸：大端法兰的外径需要小于曲轴箱的内部避让空间，保证连杆随曲轴转动360度的全行程内不会与箱体内壁发生碰撞；小端的外径需要匹配活塞内腔的销座间距，保证活塞销安装后连杆小端可以在销座之间自由摆动，无卡滞；杆身的宽度需要预留足够的侧向间隙，避免活塞往复运动时杆身与气缸套内壁发生剐蹭。设计这类连杆结构时，首先需要根据动力单元的标定爆发压力、最高转速计算连杆的受力载荷，确定杆身的最小截面尺寸、大端螺栓的规格与数量，再结合曲轴的连杆轴颈直径确定大端孔的尺寸，根据活塞销的直径确定小端孔的参数，最后通过运动仿真验证全行程的干涉情况，

　　调整各部位的过渡圆角与壁厚，确保结构满足强度、刚度要求的同时，尽可能降低运动惯量。对于三维建模练习而言，这类构件涵盖了法兰孔阵列、工字型截面扫掠、等强度过渡曲面、倒角圆角处理等多个常用机械建模操作，能够有效锻炼建模者对机械结构受力逻辑的理解，以及参数化建模过程中尺寸关联的把控能力，建模时需要特别注意各安装孔的位置度公差，以及大、小端孔的平行度要求，这些形位公差直接决定了构件加工后能否顺利装配，以及实际运行时的受力均匀性。
