自动停止阀集成安装基座结构设计

　　该零件作为自动停止控制回路的核心安装承载构件，主要应用在工业自动化生产线的工位急停控制单元、小型流体输送管路的通断截止控制模块，以及教学实训台的气动控制演示单元中，承担阀组集成安装、管路对接定位、控制元件防护的多重作用。从实际使用场景来看，这类构件多安装在设备操作侧的机架立面或者工位旁的管路支架上，需要兼顾操作可达性与安装稳固性，避免设备运行过程中的振动导致阀件松动、管路对接错位。

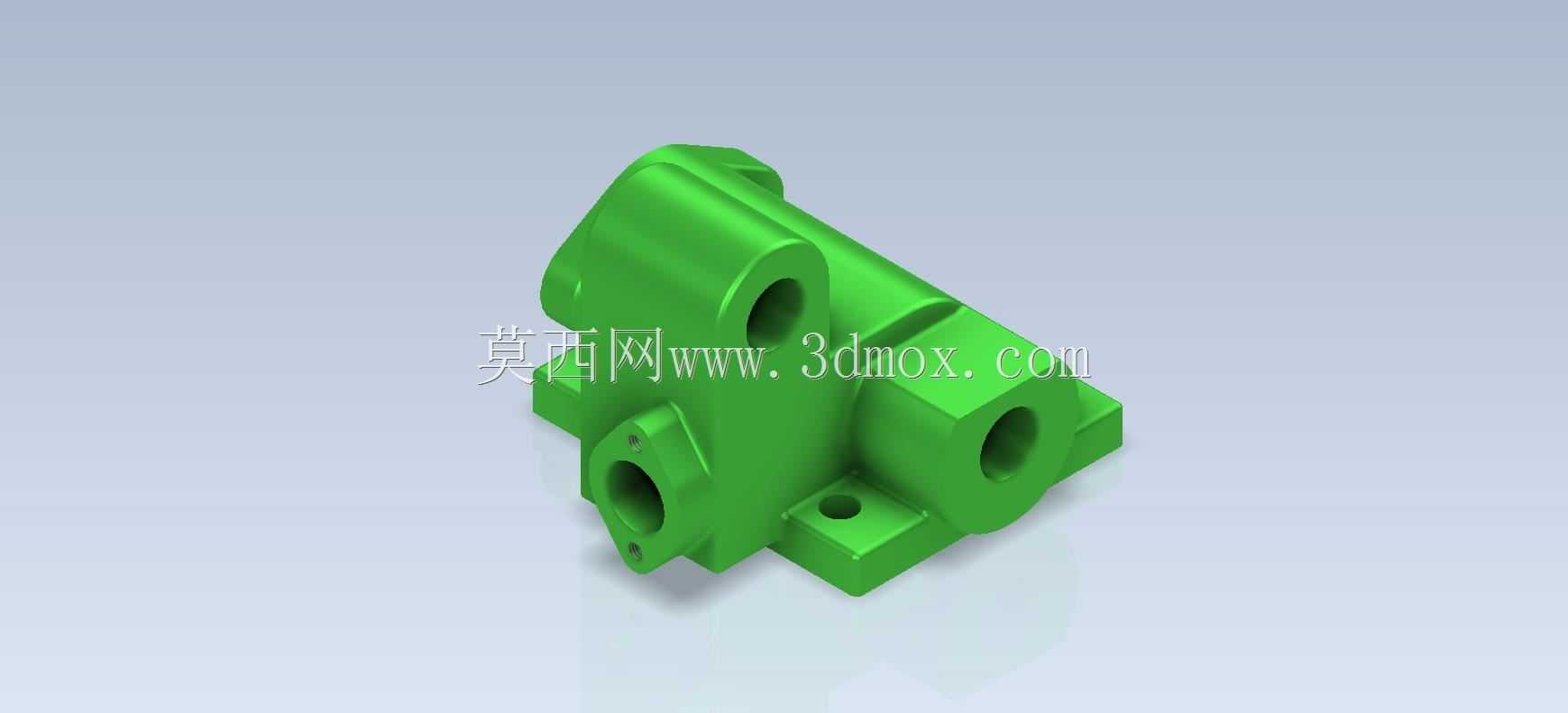

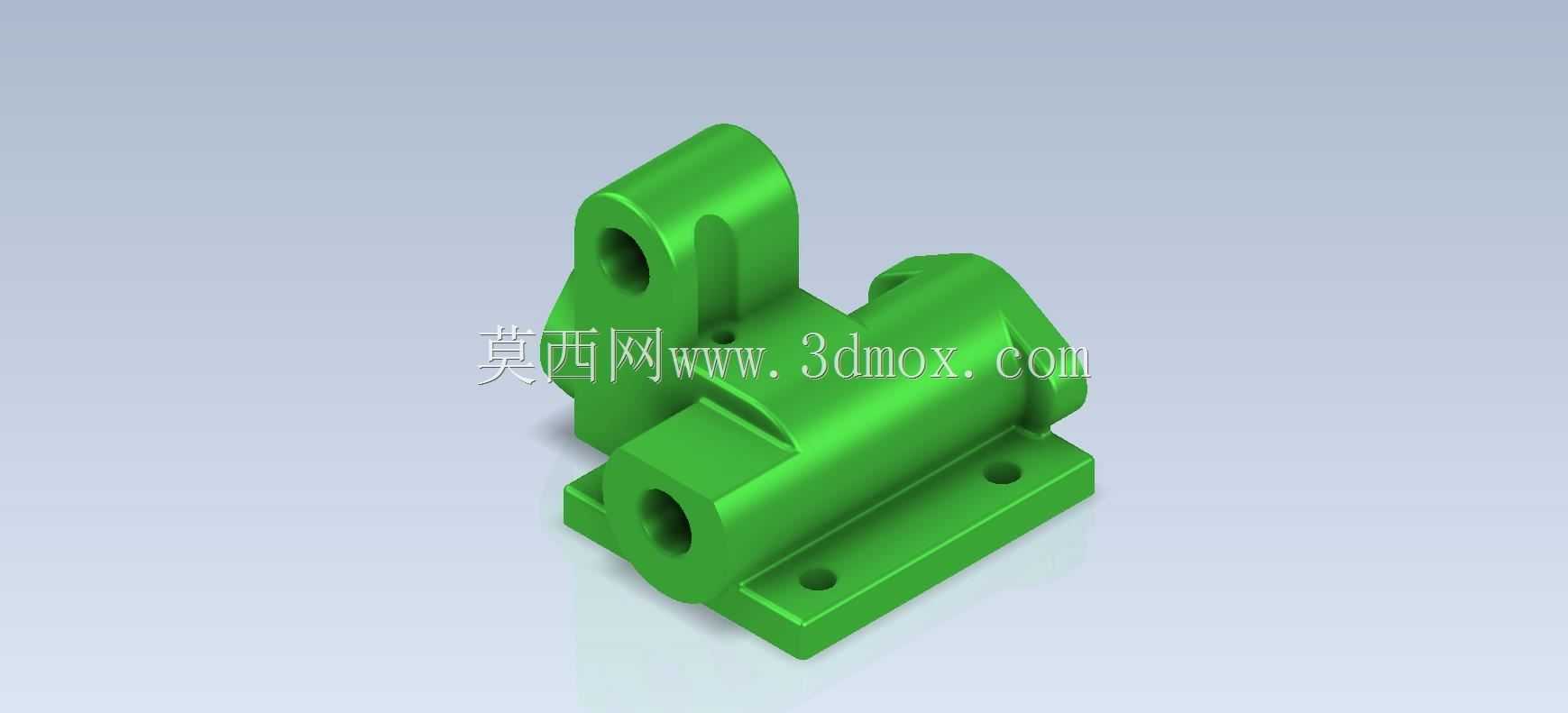

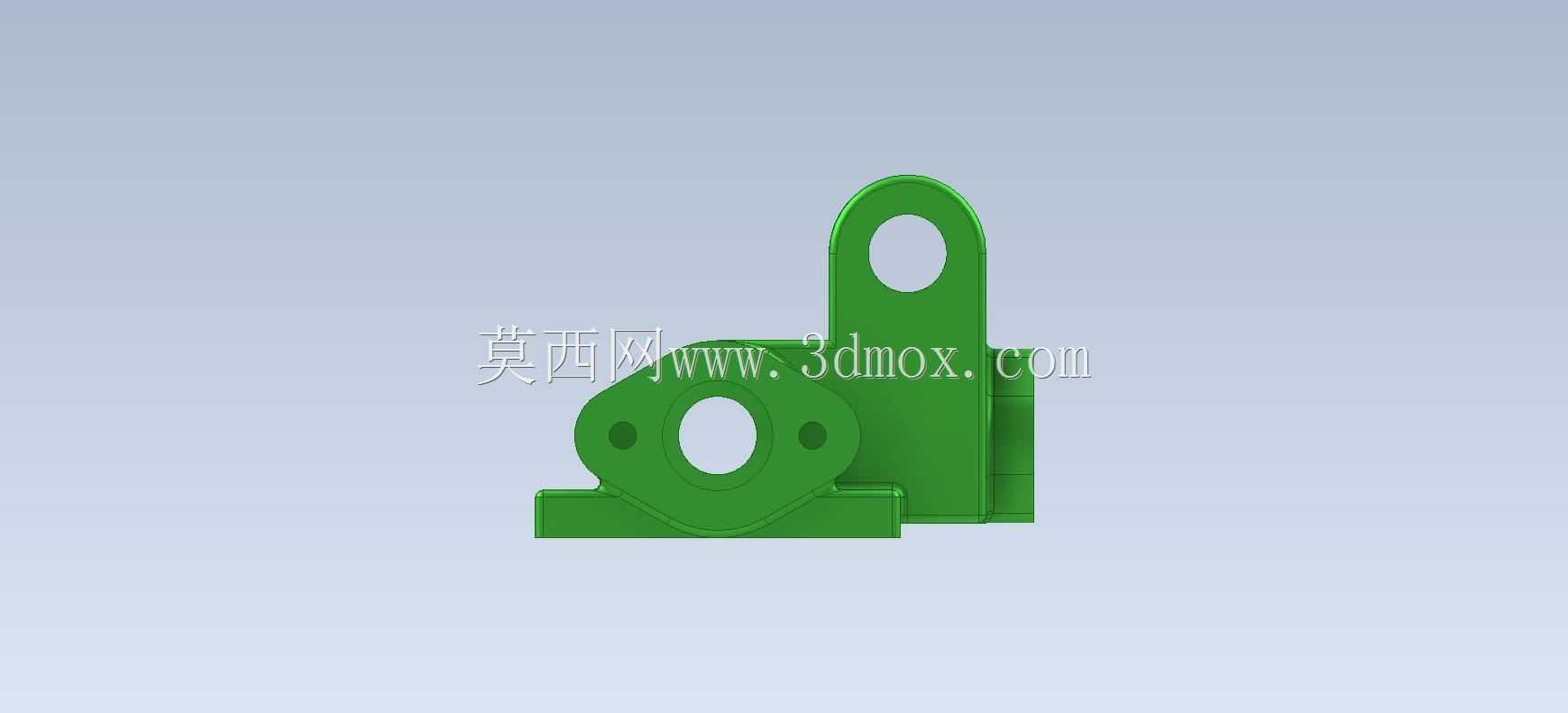

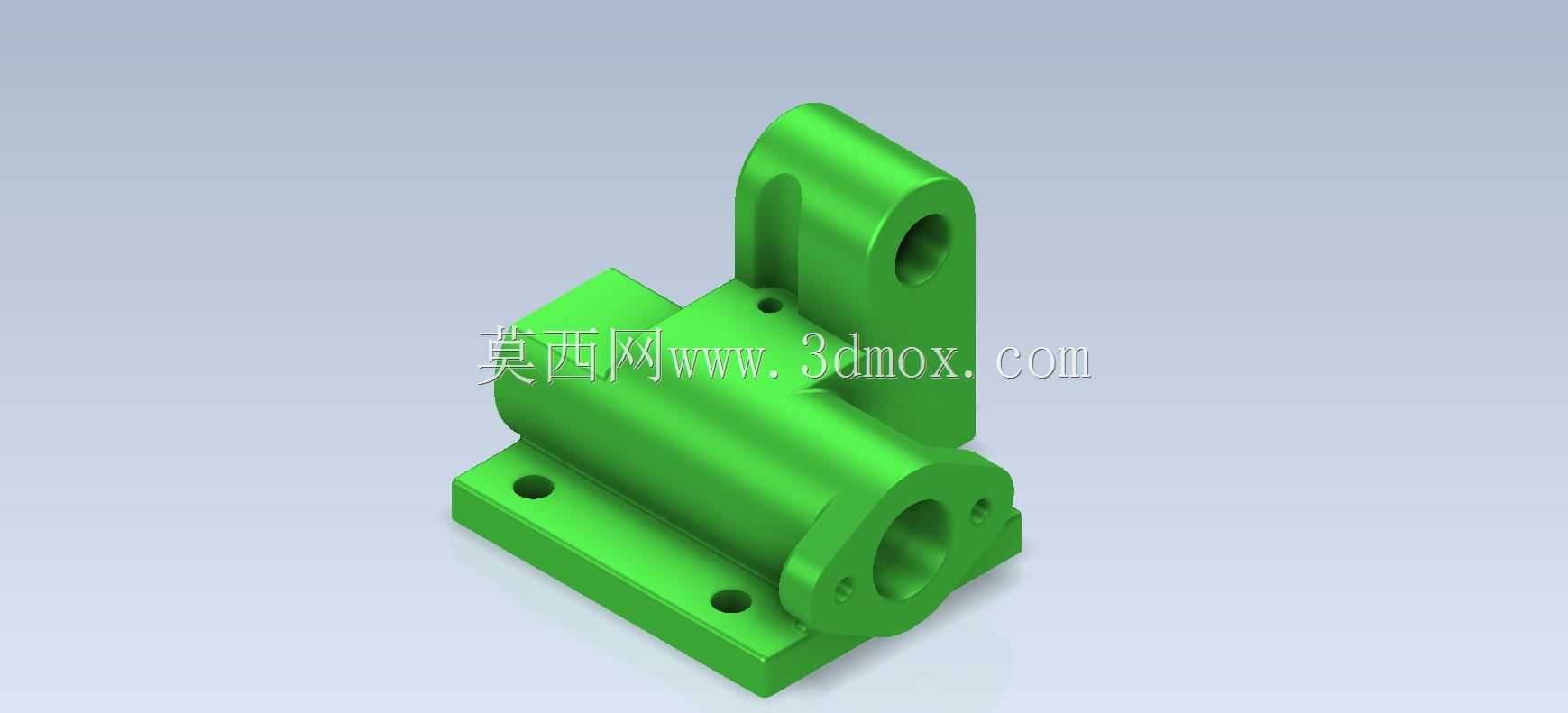

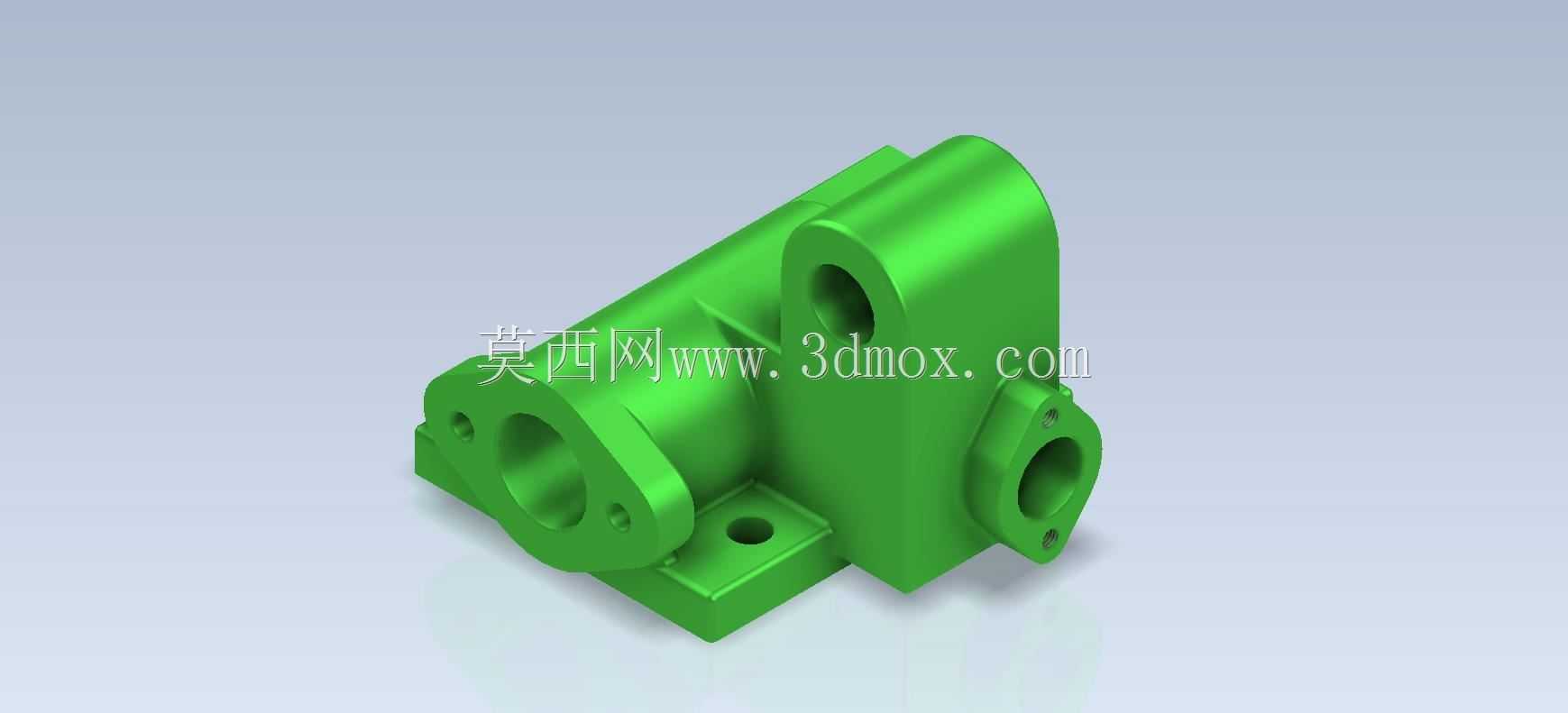

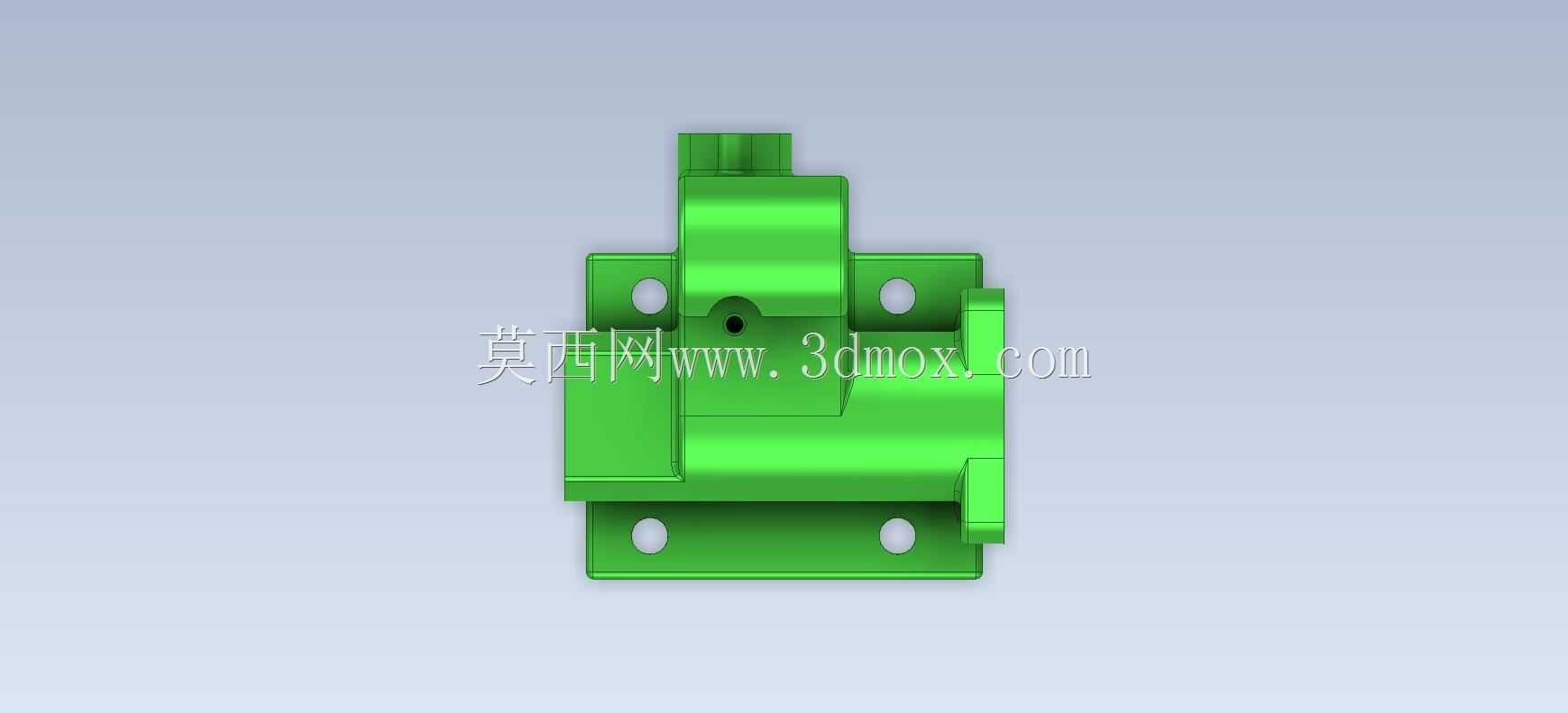

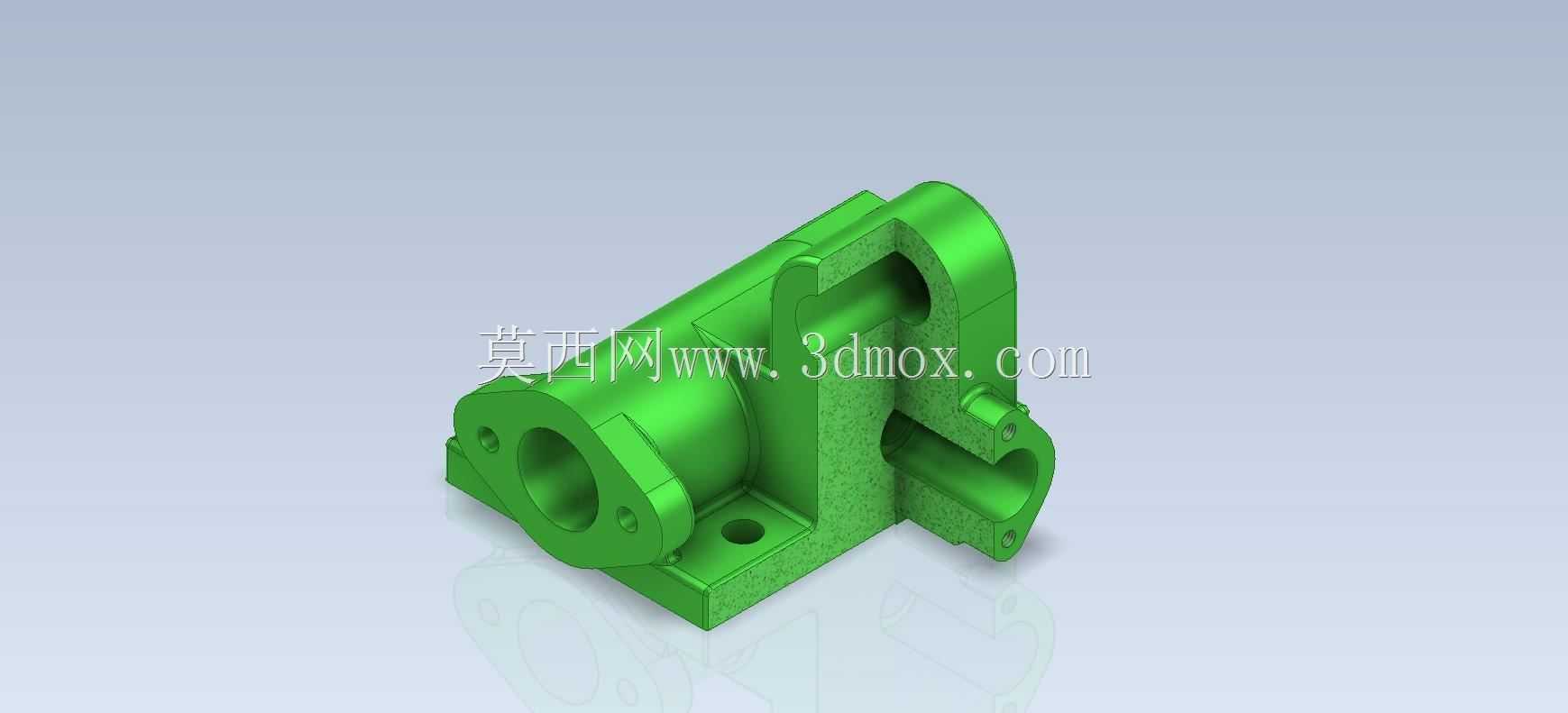

　　设计过程中首先考虑的是多接口的对接兼容性，主体采用一体化铸造成型后做机加工的工艺路线，主体的立式腔体用来容纳停止机构的阀芯与复位组件，腔体侧壁的两个同轴通孔分别作为流体或者气路的进出通道，孔位端面预留的法兰凸台带有均布的安装螺孔，用来对接外接管路的法兰接头，凸台的止口尺寸做了公差约束，保证管路对接后同轴度偏差控制在允许范围内，避免出现密封失效的问题。底部的安装底座采用方形带安装孔的结构，两个沉头孔用来将整个构件固定在安装基板上，底座与立式腔体之间做了加厚的过渡筋，抵消阀件动作时产生的侧向冲击力，避免长期使用后出现根部断裂的问题。

　　从安装边界来看，构件整体的外接轮廓没有超出底座的安装投影范围，侧向伸出的法兰接口距离底座安装面的高度经过核算，预留了足够的管路扳手操作空间，不需要在安装时额外对周边构件做避让切割。立式腔体顶部的凸台用来安装手动复位或者电磁驱动的控制端，凸台的内孔与腔体内部的阀芯通道做了同轴度设计，保证阀芯动作时不会出现卡滞，侧面的斜向凸台预留了传感器安装位，可以用来加装位置反馈元件，实时输出停止机构的动作状态信号，适配自动化设备的信号采集需求。

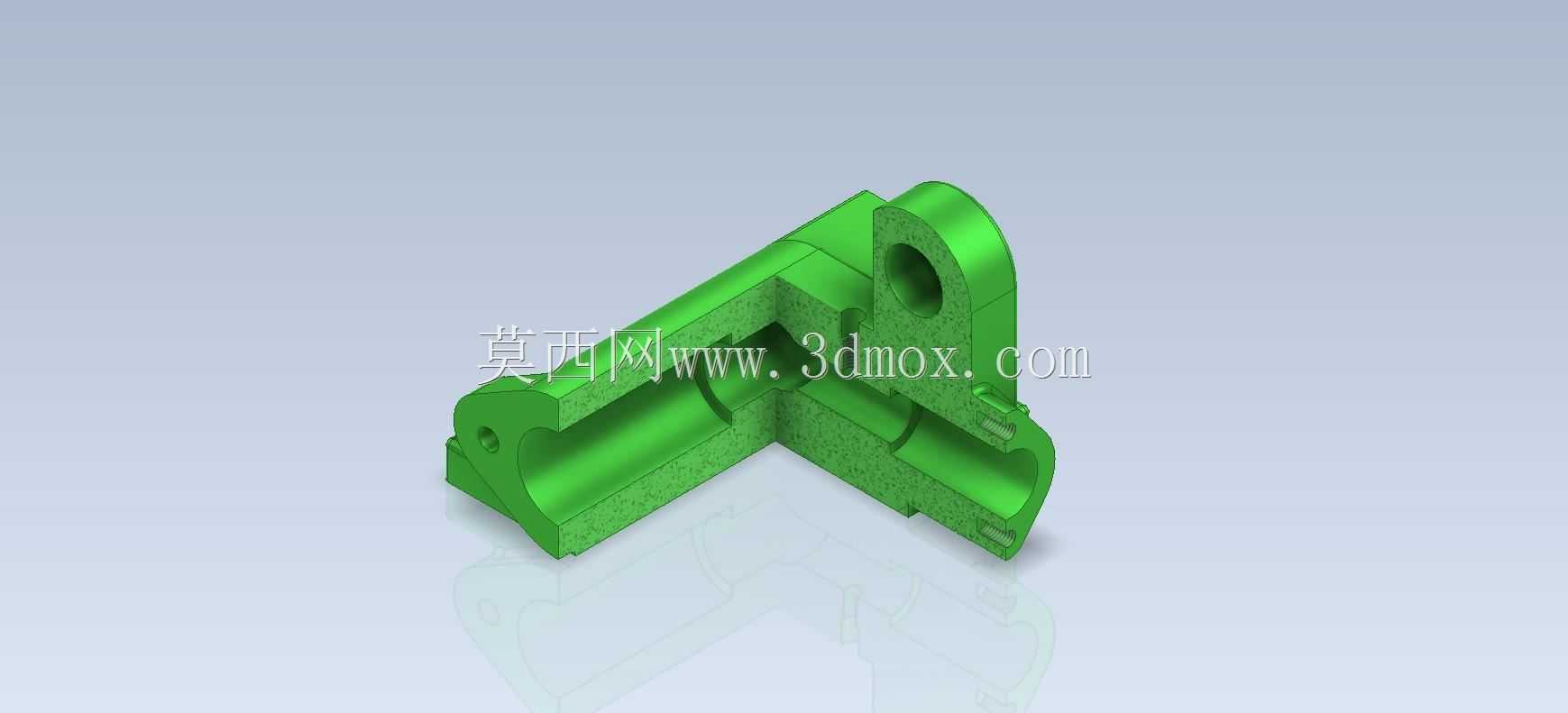

　　设计时特意将各个安装面的加工基准统一到底座的底面，一次装夹即可完成法兰端面、腔体顶面、传感器安装面的机加工工序，减少装夹次数带来的形位公差累积。各个接口的壁厚根据承压需求做了差异化设计，流体通道位置的壁厚满足1.6MPa工作压力下的强度要求，非承压的安装筋位位置适当减薄，在保证结构强度的前提下控制整体重量，降低材料成本。腔体内部的流道做了圆弧过渡处理，减少流体经过时的阻力损失，同时避免直角位置的介质残留，适配部分有洁净要求的流体输送场景。

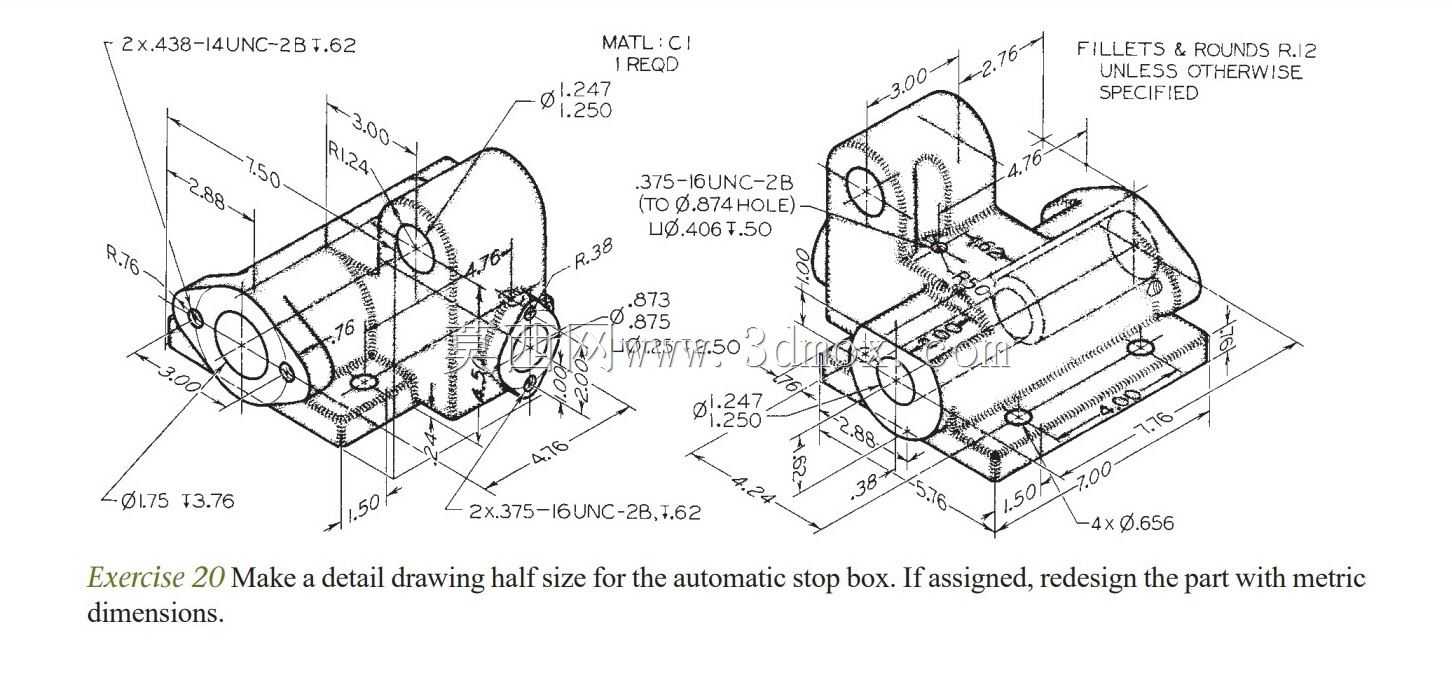

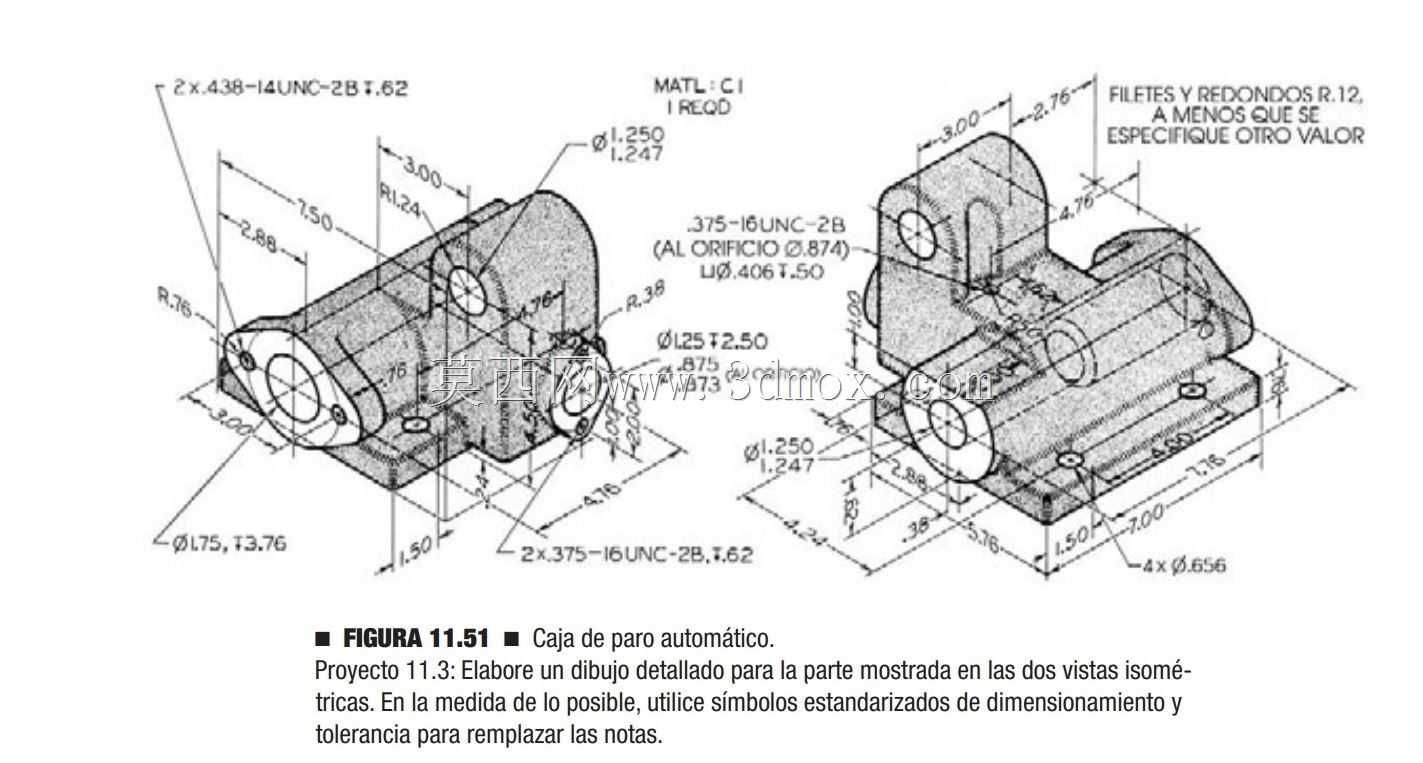

　　在建模练习过程中，这类零件可以很好地训练基准选择、特征布尔运算、装配约束匹配的相关技能，需要注意各个安装孔位的位置度约束，以及不同特征之间的过渡圆角处理，避免出现应力集中的薄弱位置。实际选型使用时，需要根据对接管路的通径匹配对应的接口尺寸，根据工作介质的属性选择对应的铸件材质，普通气动回路可以选用铝合金铸件降低重量，液压或者水基介质回路可以选用铸铁或者铸钢材质提升承压能力，有腐蚀介质的场景还可以做表面喷塑或者阳极氧化处理，提升零件的使用寿命。安装时需要保证底座安装面的平面度，避免强行锁紧安装螺丝导致腔体变形，影响内部阀芯的正常动作，外接管路对接时需要在法兰端面加装适配的密封垫片，按照规定的扭矩锁紧法兰螺丝，避免出现泄漏问题。
