夹杆中心定位铰接支座结构设计

　　该零件属于工装夹具系统里的核心定位支撑构件，主要应用在小型自动化装配线的工件夹持工位、手动工装的夹杆铰接点位，以及教学类机械拆装实训台的功能演示模块上，承担夹杆摆动的回转支撑、径向受力承载、以及相邻功能组件的安装定位作用。从实际使用场景来看，这类构件多布置在夹具的动力输出端与执行夹爪的中间衔接位置，既要承受夹杆开合过程中的反复交变载荷，也要保证铰接回转的同轴度精度，避免长期使用后出现旷量导致夹持定位偏差。

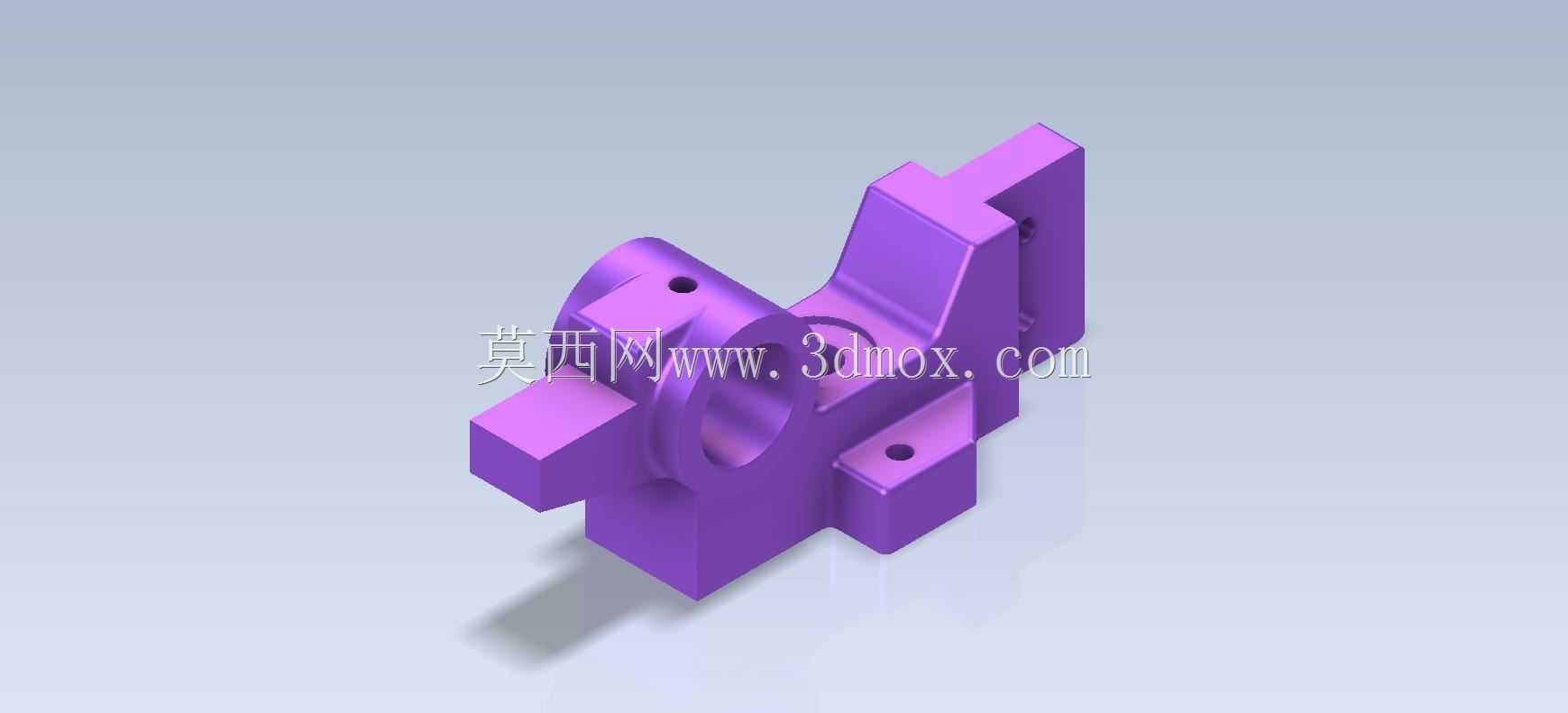

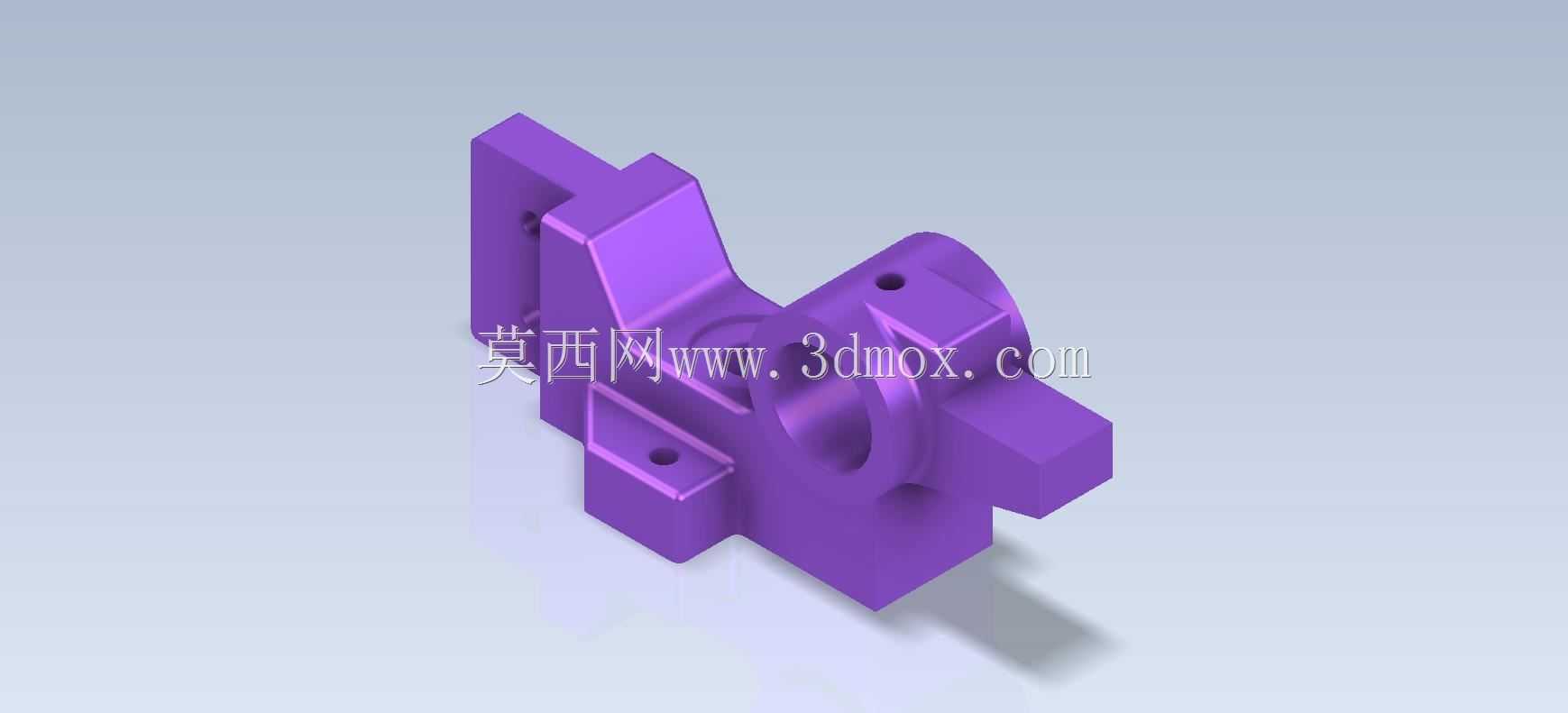

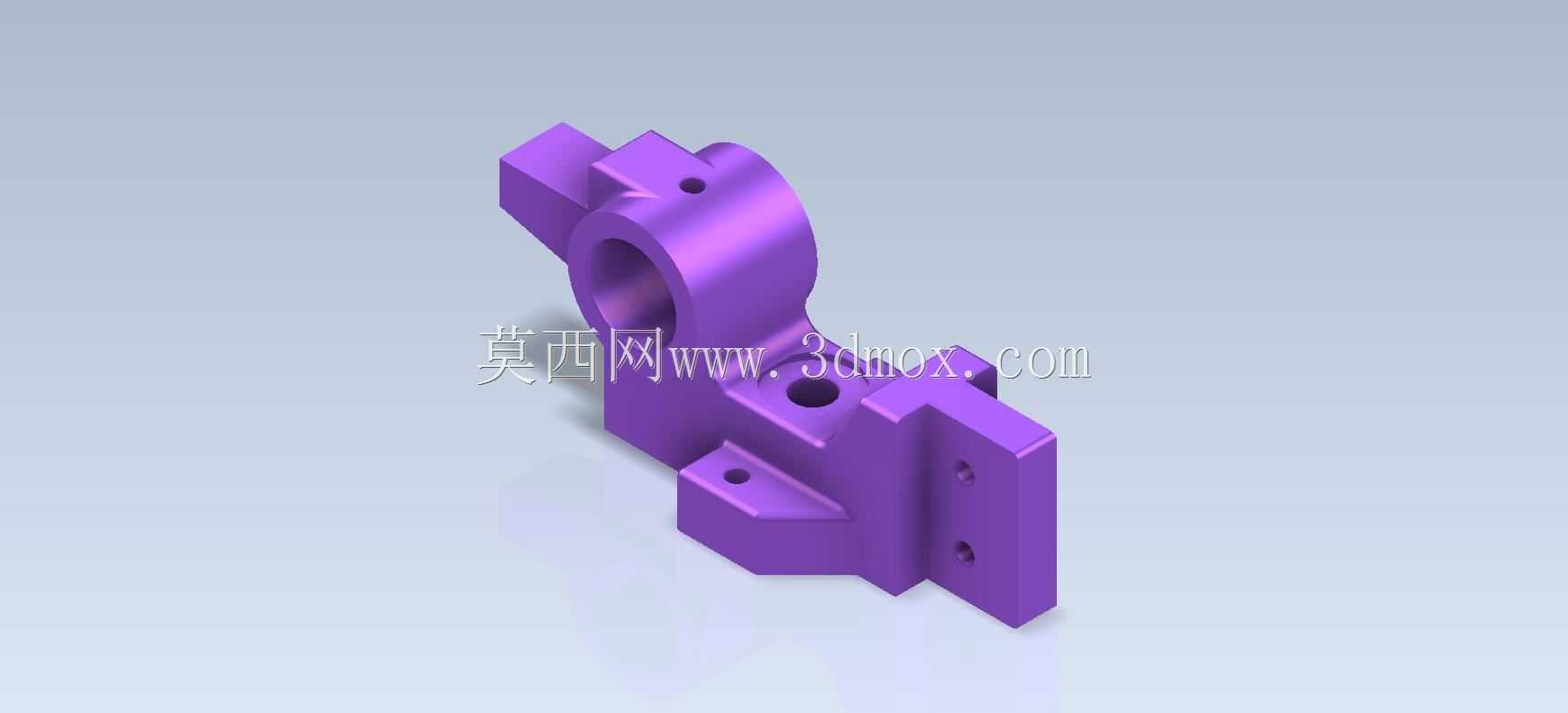

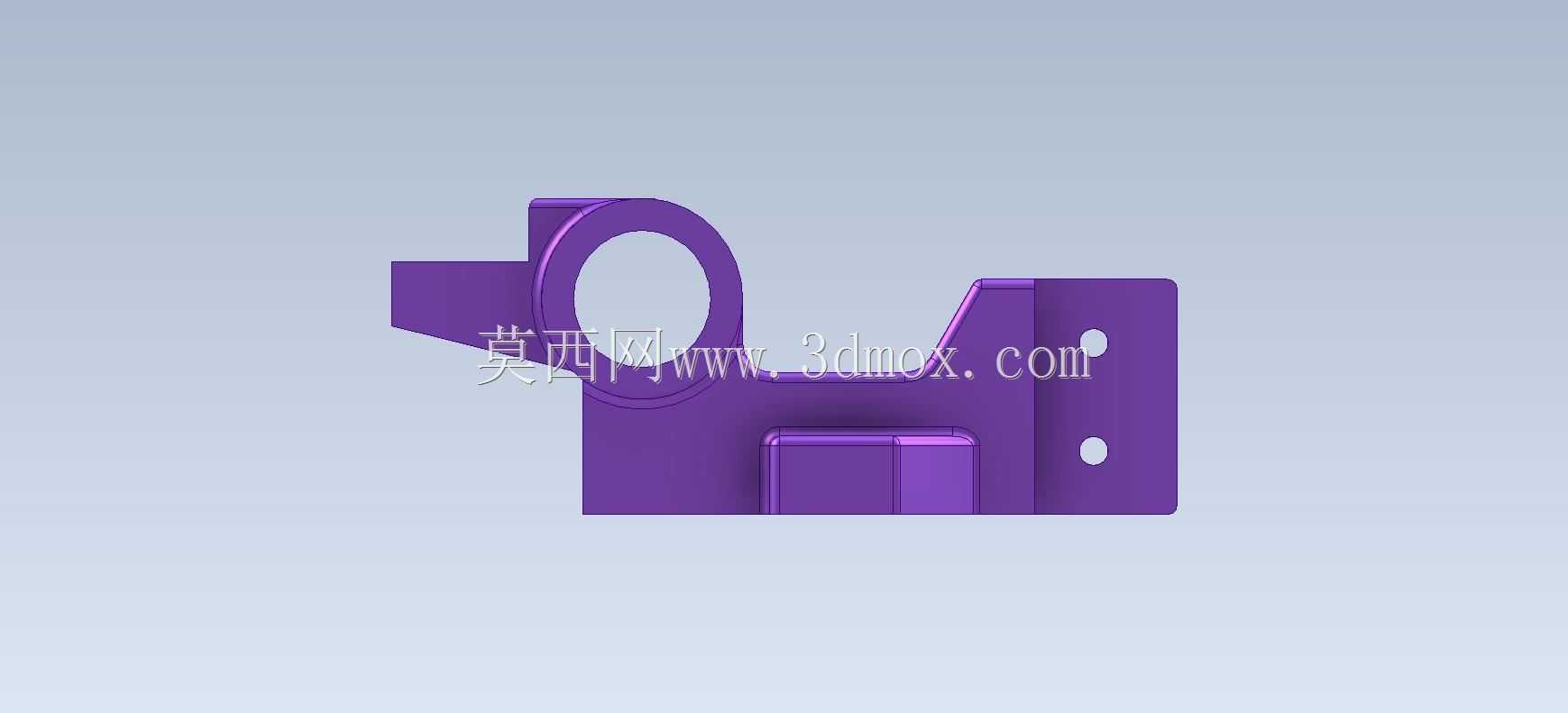

　　设计过程中首先围绕铰接功能做核心结构布局：主体的大直径通孔为铰接轴安装位，孔壁预留的注油小孔可在装配后加注润滑脂，降低铰接轴与孔壁的转动摩擦，适配长期往复摆动的工况；孔位周边做了加厚凸台处理，避免薄壁结构在径向受力时出现应力集中开裂，凸台端面的沉孔可容纳铰接轴的轴端挡圈或者轴承端盖，保证轴向定位的可靠性。零件一侧延伸出的带孔安装支耳，用于连接驱动连杆或者复位弹簧，支耳上的两个同轴小孔做了铰孔精度要求，可压入微型衬套来提升耐磨性能，避免反复铰接磨损后出现间隙超差。

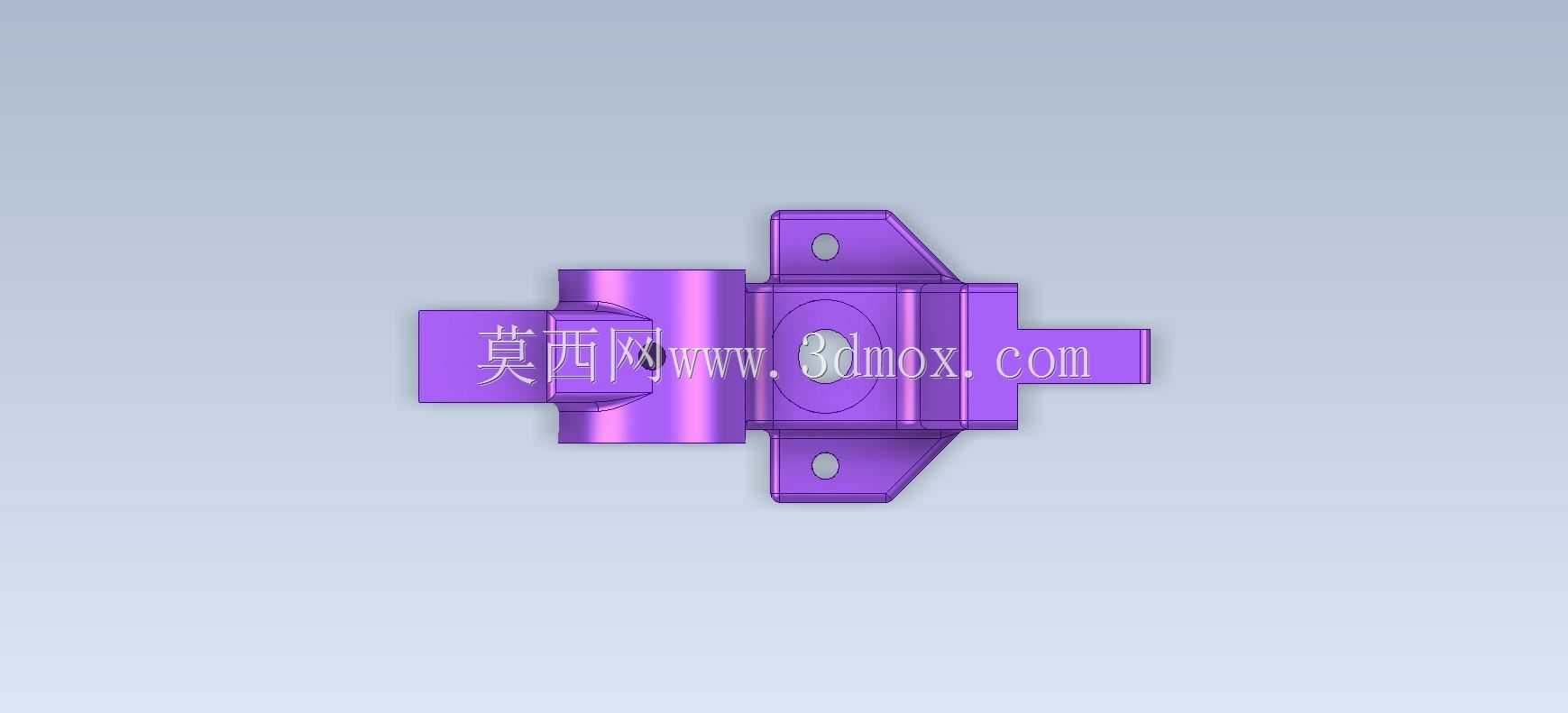

　　零件底部的安装基面做了铣平处理，保证与安装基板的贴合度，基面上分布的四个沉头安装孔，可通过内六角螺钉将整个构件固定在工装底板上，孔位的位置度公差控制在0.02mm范围内，保证安装后铰接孔的轴线与安装面的平行度满足使用要求。从安装边界来看，零件整体沿铰接孔轴向的厚度控制在适配常规小型工装的安装空间内，支耳的外伸长度经过核算，既保证连杆摆动时不会与主体结构发生运动干涉，也不会因为外伸过长导致受力时支耳根部出现弯矩过大断裂的风险。

　　结构设计上充分考虑了加工工艺性：所有外棱角都做了C1倒角处理，既避免加工后锐边划伤操作人员，也能在装配时起到导向作用，方便零件快速对位安装；不同壁厚的衔接位置都做了圆角过渡，减少铣削加工时的应力集中，同时也能降低铸造或者3D打印成型时的缺陷概率。零件上的不同功能孔位做了明确的精度区分：铰接主孔采用H7公差等级，可适配铜套或者滚动轴承的压装；安装支耳的连杆连接孔采用H8公差，适配销轴的间隙配合；底部的沉头安装孔采用自由公差，仅需保证螺钉可顺利穿过即可。

　　从受力角度分析，该构件在工作状态下主要承受三类载荷：一是夹杆夹持工件时传递到铰接孔的径向挤压力，因此主孔周边的壁厚做了加厚处理，保证足够的抗压强度；二是连杆驱动时对支耳的拉压力，支耳根部做了加强筋结构，提升抗弯能力；三是夹杆开合反复动作带来的疲劳载荷，所有应力集中位置都做了圆角优化，提升零件的疲劳寿命。在实际选型应用时，可根据夹持力的大小调整零件的材质，轻载工况下可采用铝合金材质做阳极氧化处理，降低整体重量；重载工况下可采用45号钢做调质处理，提升结构强度；教学演示场景下也可采用3D打印PLA材质快速制作，满足结构验证需求。

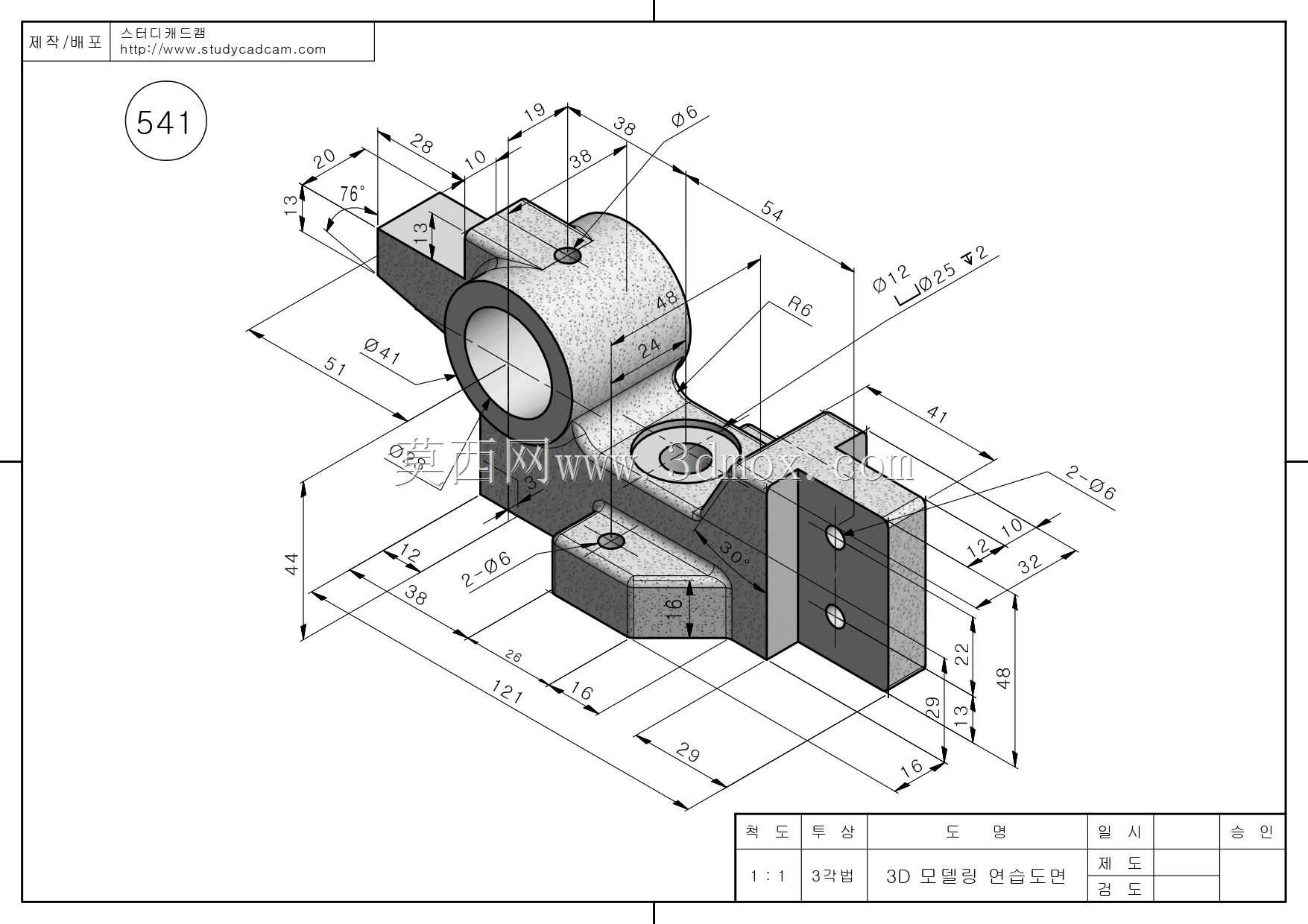

　　该结构的建模过程遵循从功能基准出发的设计逻辑：首先确定铰接主孔的轴线作为第一设计基准，再以此为基准推导安装基面的位置、支耳的角度、以及各个安装孔的坐标，保证所有功能结构的位置度都围绕核心铰接功能展开，避免基准不重合导致的装配误差。建模时对所有配合面都做了公差预留，比如压装衬套的孔位预留了0.02-0.03mm的过盈量，安装螺钉的过孔预留了0.5mm的装配间隙，保证实际加工装配时的工艺可行性。
