多辐条简易轮圈机械结构设计

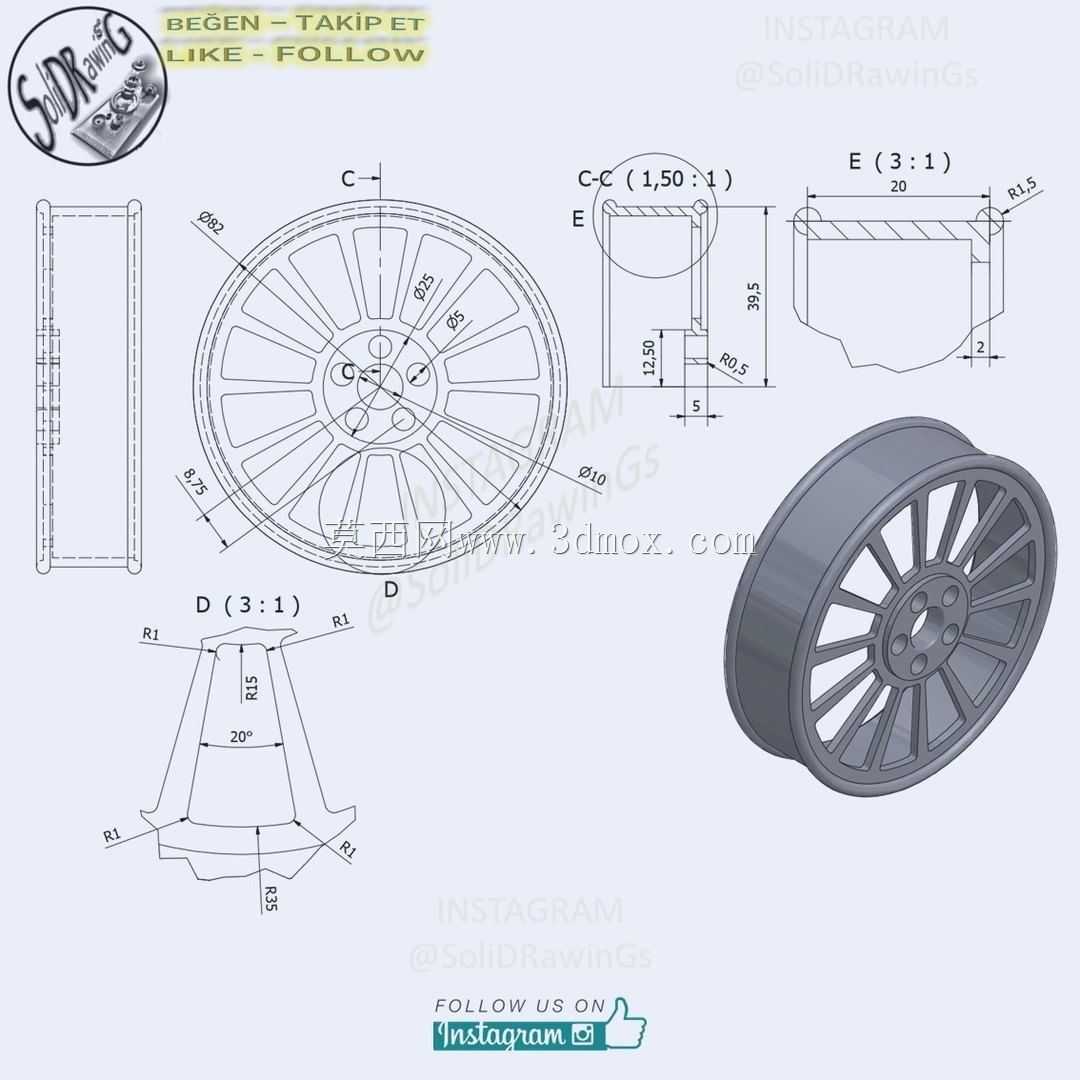

　　这类多辐条轮圈结构，在小型代步设备、轻型输送辊组、教学演示台架中应用十分广泛，区别于重载工况使用的实心轮辋，辐条式结构在保证轮体径向承载能力的前提下，能大幅降低整体自重，减少转动惯量，让动力驱动端的启动、制动负载更平缓。从结构设计逻辑来看，轮圈整体为同轴回转体结构，外圈为等宽轮缘结构，轮缘内侧做了微小的倒角过渡，避免轮缘与配套包覆层（比如橡胶胎面、传动带）装配时出现应力割伤，轮缘的宽度尺寸匹配常规轻型轮组的包覆层安装宽度，安装边界上轮缘外径与中心安装孔的同轴度公差需要控制在IT7级以内，避免转动时出现径向跳动，影响运行平稳性。中心区域为轮毂安装座，设置了同轴的安装孔与周向定位孔，用来和转轴、轴承座配合固定，

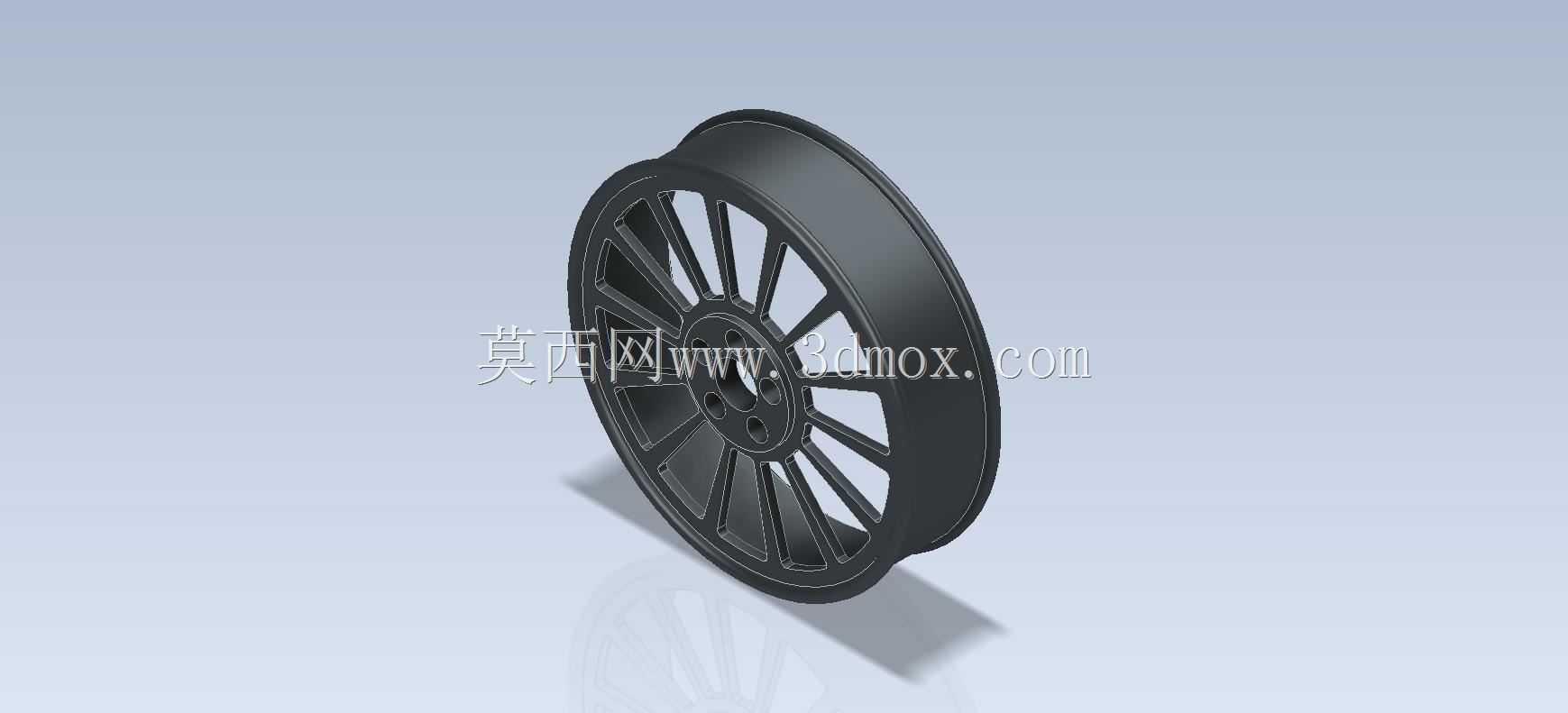

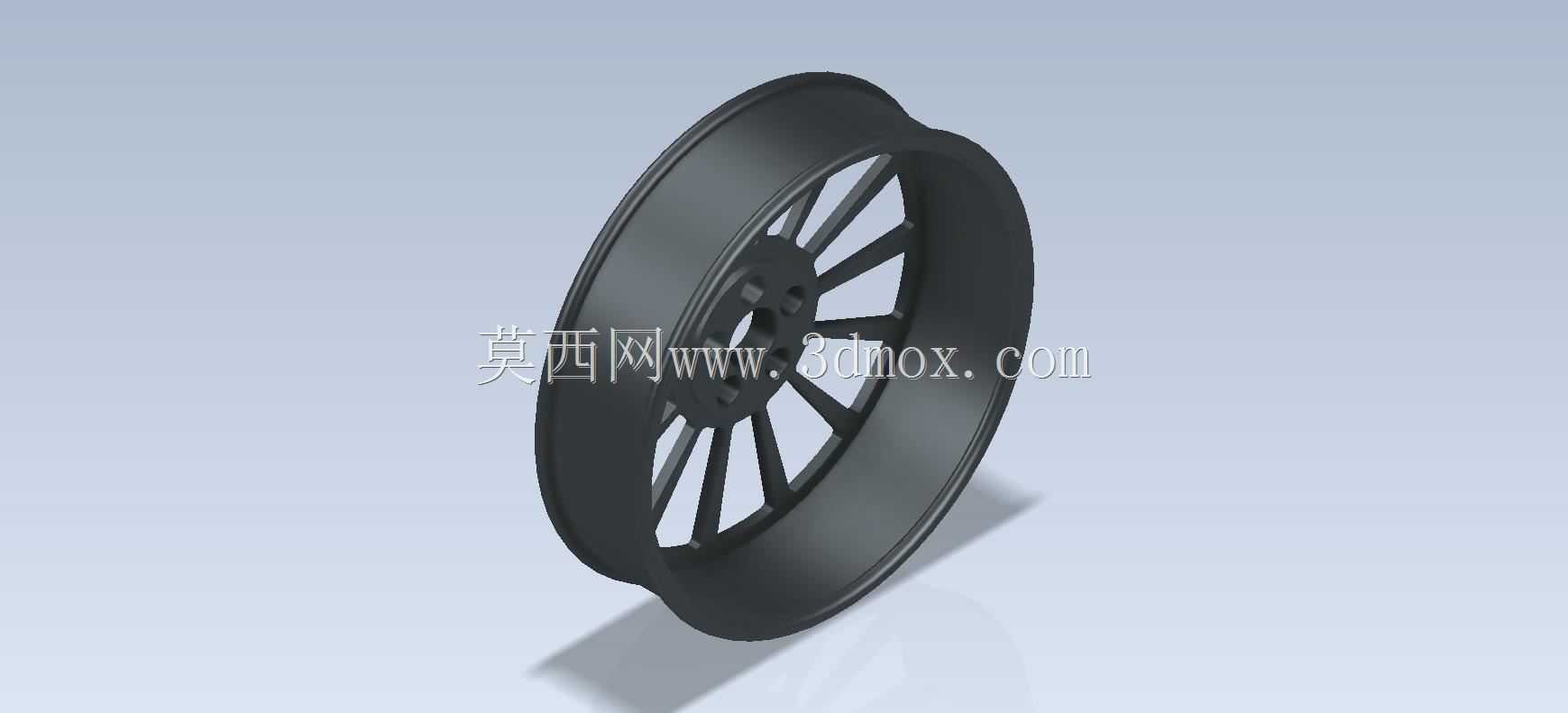

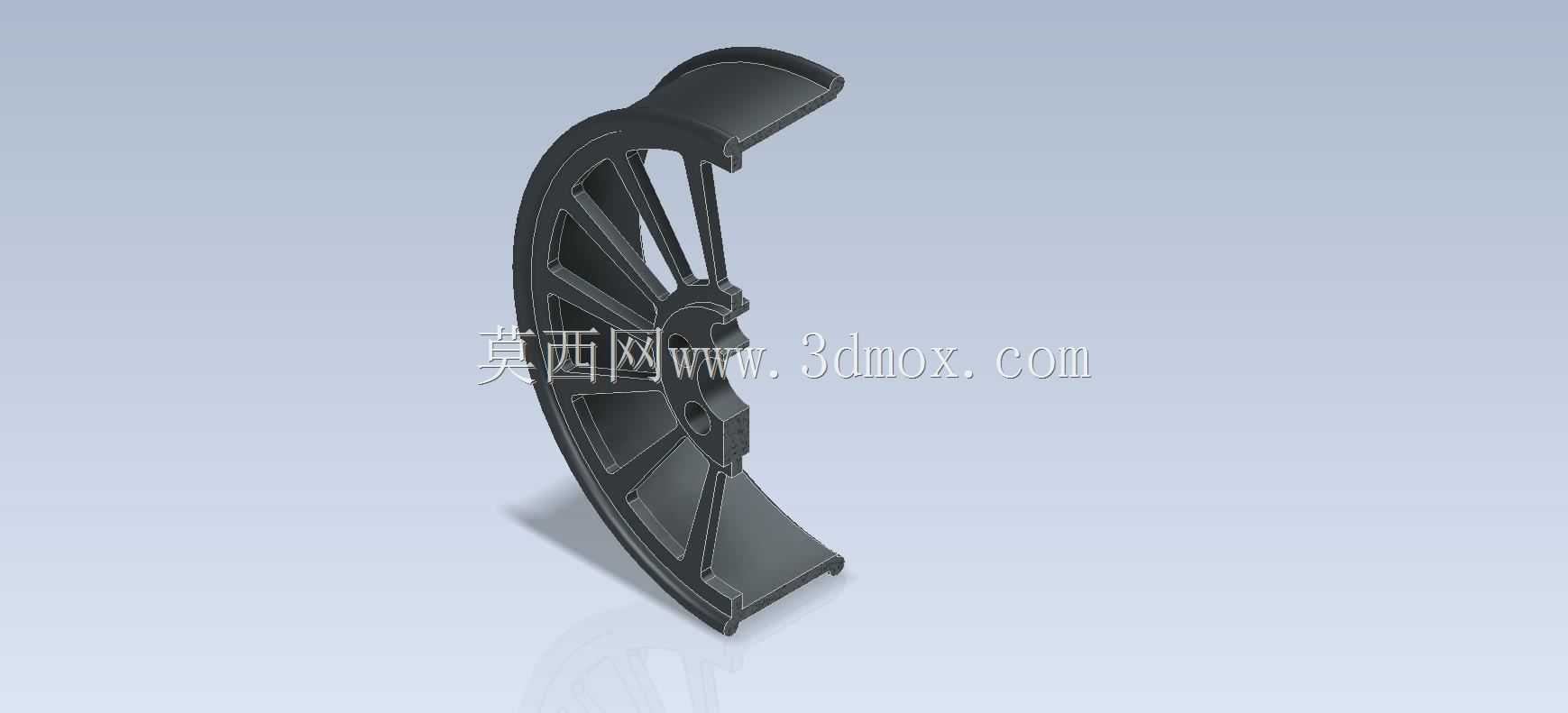

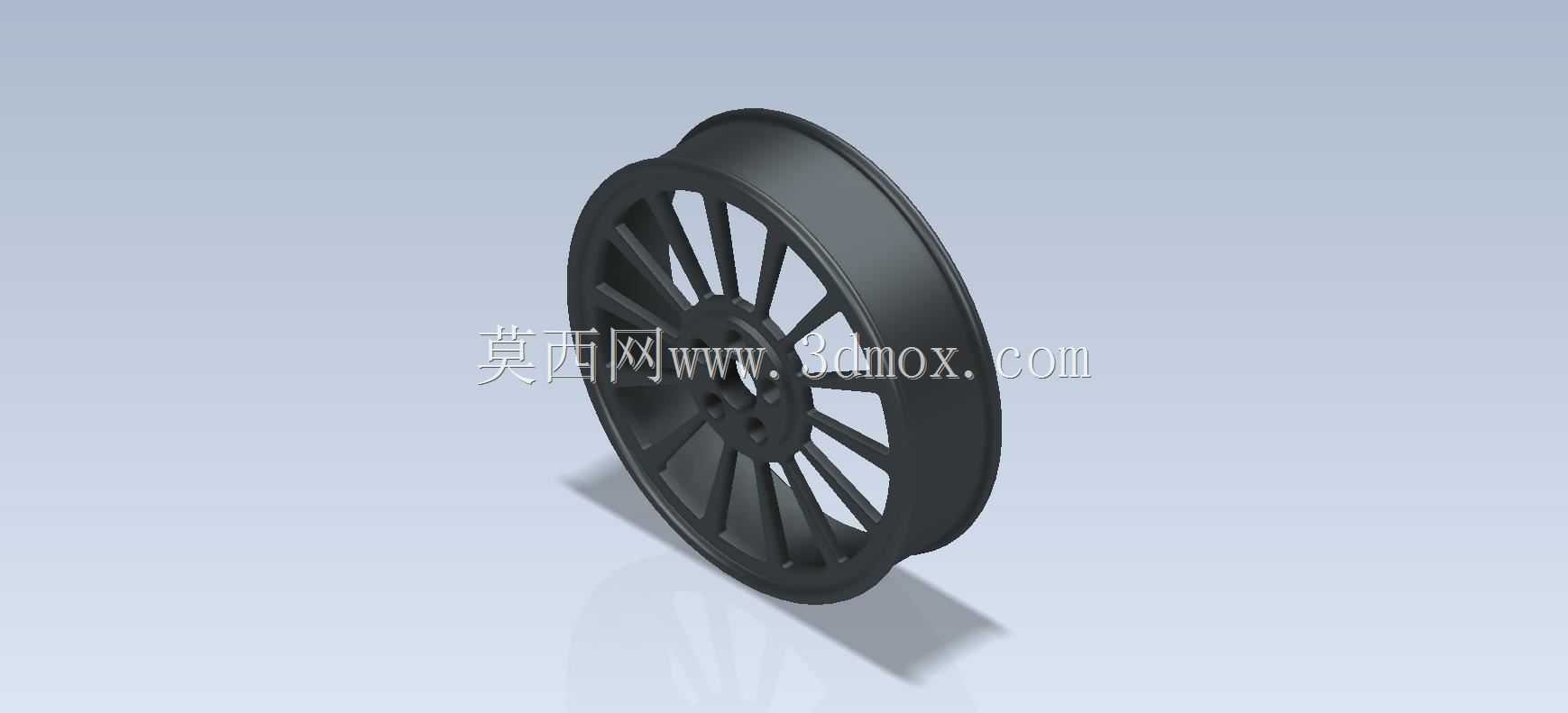

　　轮毂与外圈轮缘之间通过均匀分布的直辐条连接，辐条的截面为矩形，沿轮体径向等角度排布，这种等角度排布的设计能让轮体在承受径向载荷时，每根辐条的受力更均匀，不会出现局部应力集中导致的辐条断裂问题，辐条与轮毂、轮缘的连接位置都做了圆角过渡，避免直角连接处的应力集中，提升轮体的抗疲劳寿命。在实际建模过程中，这类回转类零件优先采用旋转凸台做出基础轮体轮廓，再通过拉伸切除做出单根辐条的结构，之后通过圆周阵列完成所有辐条的排布，阵列时需要注意辐条数量的奇偶性对动平衡的影响，本次设计采用偶数辐条排布，更方便做动平衡校正，减少高速转动时的振动。从安装适配性来看，中心轮毂的安装孔直径匹配常规轻型转轴的尺寸，孔的深度与轮毂宽度保持一致，

　　装配时可以通过键连接或者顶丝固定，限制轮体与转轴的相对转动，轮缘的外圆柱面粗糙度控制在Ra3.2即可，既可以满足包覆橡胶层的附着要求，也不会因为加工精度过高增加不必要的制造成本。这类轮体的使用场景大多集中在低载荷、中低转速的工况，比如小型AGV的从动轮、教学实验台的传动轮、手动搬运设备的走行轮，在这些场景下，辐条式结构的自重优势十分明显，相比同尺寸的实心轮，重量能降低40%以上，同时辐条之间的空隙也方便日常清理缠绕的杂物，避免运行过程中异物卡滞。设计时还需要考虑轮体的壁厚匹配，轮缘的壁厚、辐条的厚度、轮毂的壁厚要保持相近的尺寸，避免注塑或者铸造加工时出现缩孔、冷却不均的缺陷，针对不同的使用材质，比如工程塑料、铝合金，

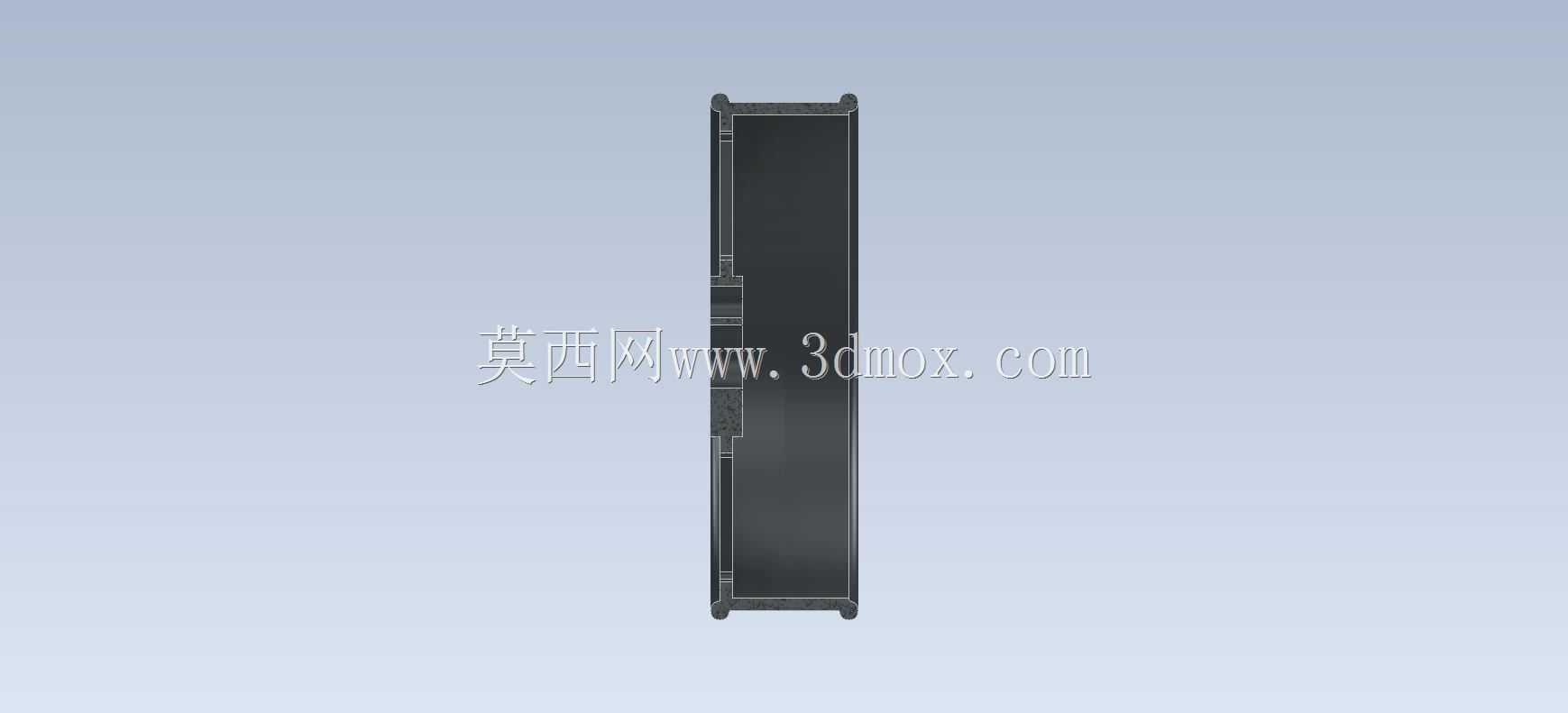

　　壁厚可以做对应调整，塑料材质的壁厚可以适当加厚，铝合金材质则可以在保证强度的前提下适当减薄，进一步降低自重。另外，轮体的轴向尺寸需要严格控制，安装时两侧需要预留轴承或者挡圈的安装空间，避免轮体转动时和两侧的安装支架发生摩擦干涉，辐条的排布角度需要精准计算，保证每根辐条的受力均匀，避免长期使用后出现轮体失圆的问题。
