带双耳铰接座的异形安装固定支架结构

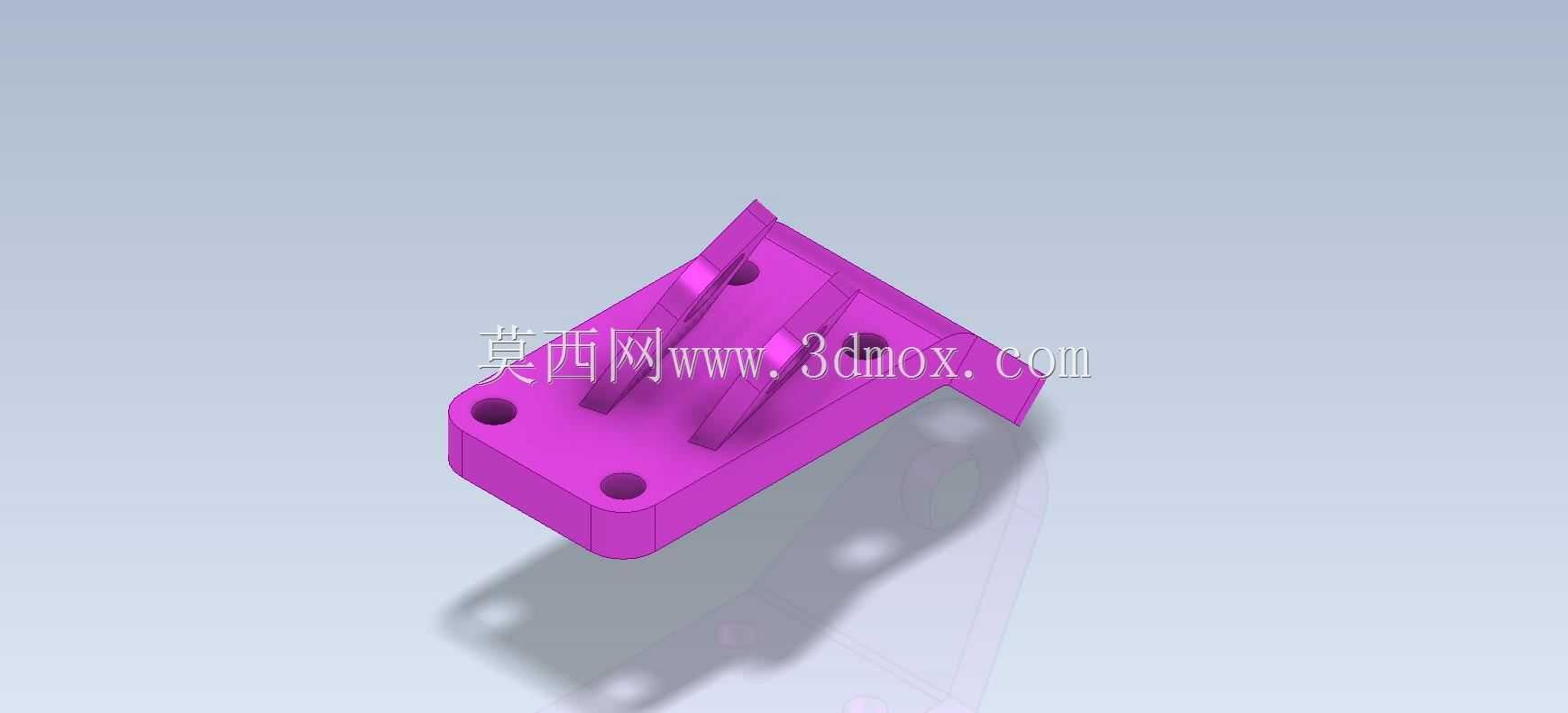

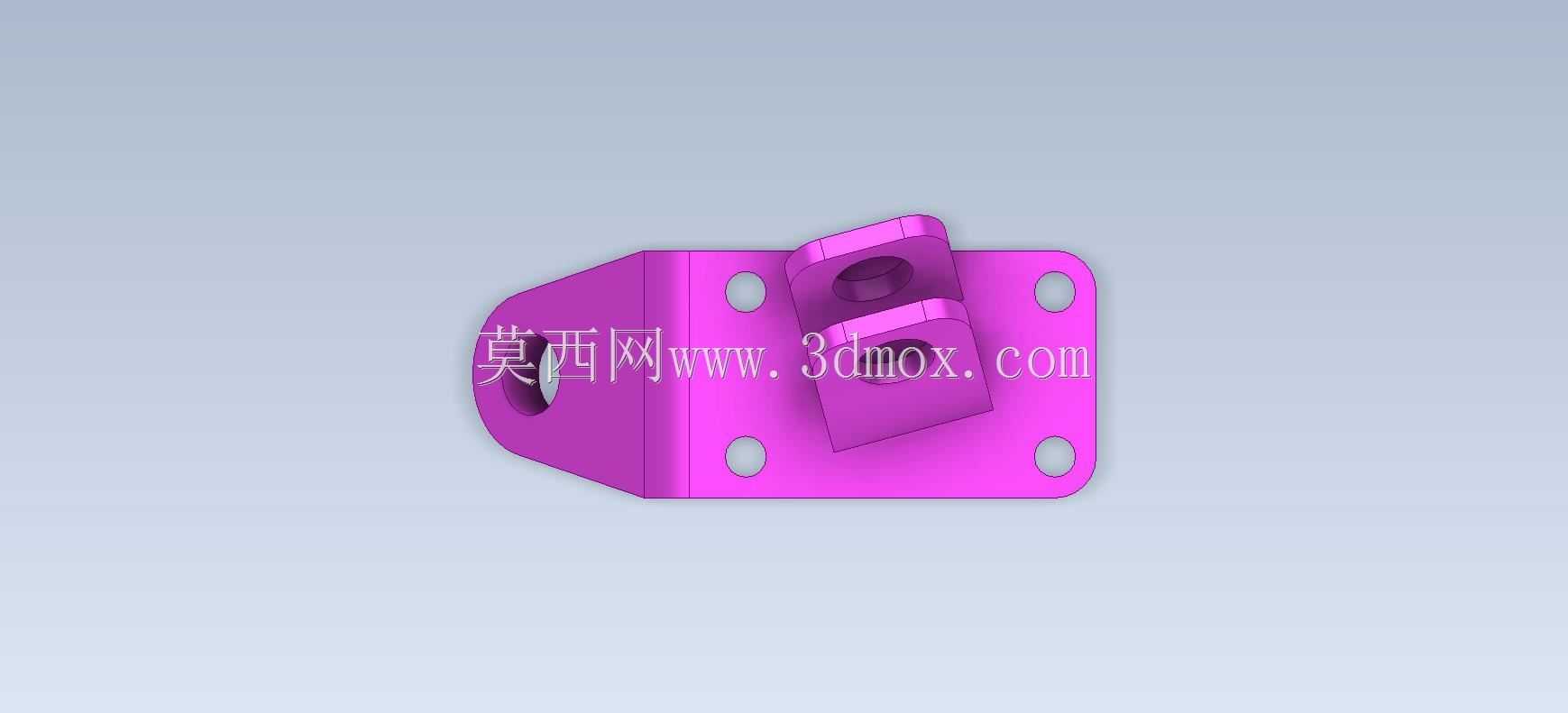

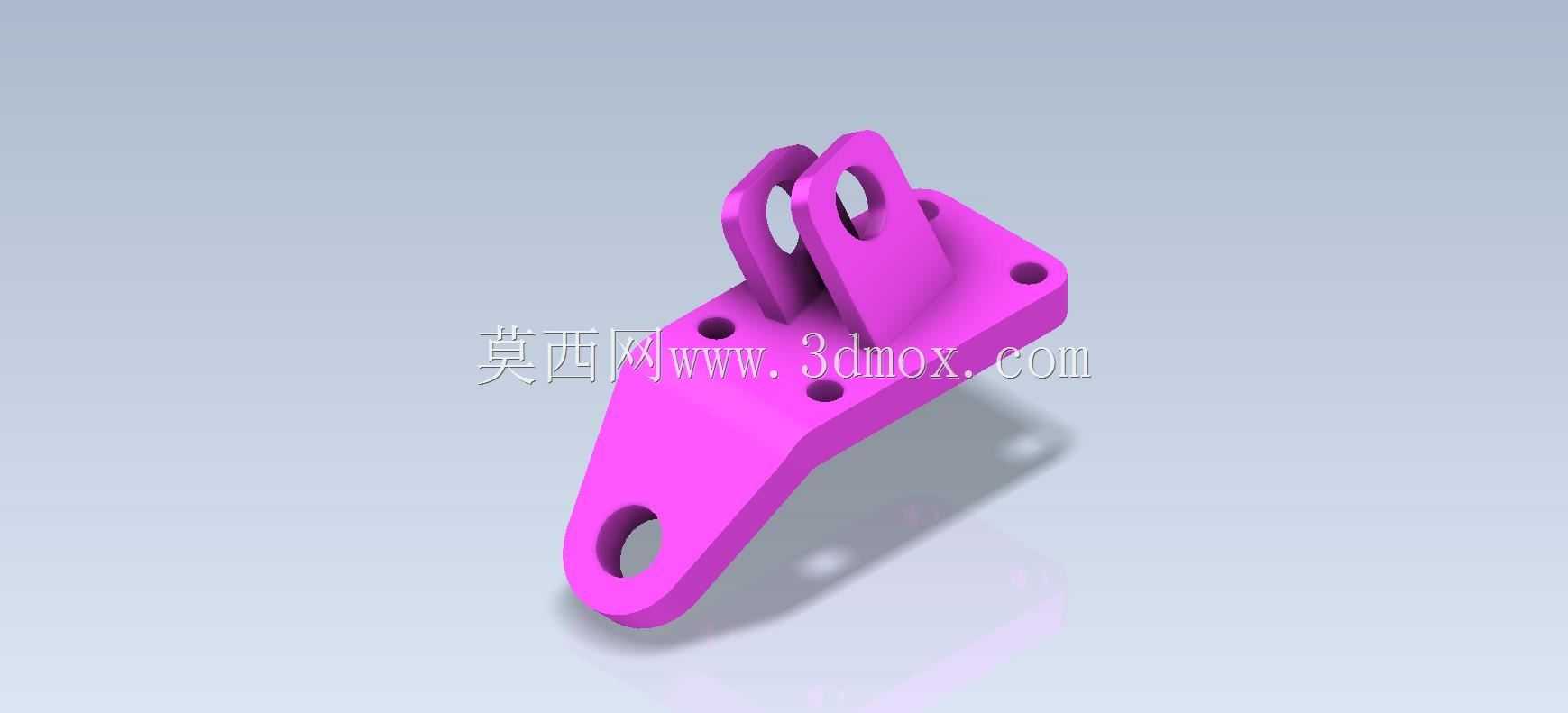

　　在轻工输送线、小型自动化工作站以及非标工装夹具的搭建场景里，这类带铰接结构的异形安装支架是十分常见的连接构件，它承担着将执行端部件与设备主体机架进行刚性固定，同时为联动杆件提供转动铰接支点的双重作用，很多需要实现小角度摆动、张紧调节或者浮动连接的工位，都会用到这类结构件来完成动力与固定端的衔接。从结构功能上看，该零件的主体采用一体化成型的异形板状基座，基座上分布的四个沉头安装孔，是用来穿设内六角螺栓将整个支架锁紧在设备安装面的，孔位的排布避开了基座的应力集中区域，同时保证安装后支架不会出现周向转动，四个点位的固定方式也能抵消铰接部位传递过来的径向与轴向复合载荷，避免长期受载后出现连接松动的问题。基座延伸出的长臂端开设的单圆孔，

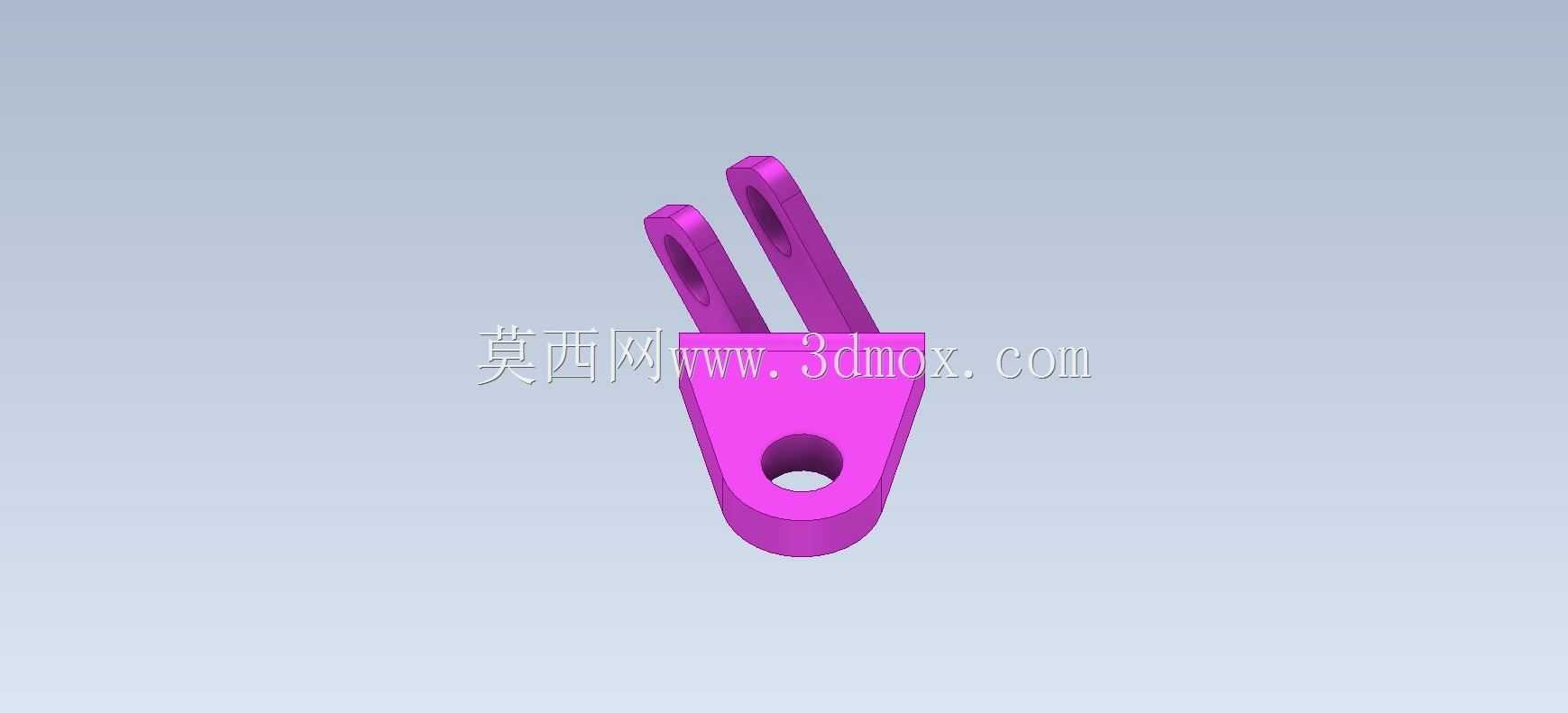

　　是辅助安装位，可用来穿设定位销或者连接辅助拉杆，在部分需要额外张紧力调节的场景下，这个孔位还能作为调节螺杆的连接点，通过改变拉杆的张紧程度来调整铰接端的初始位置，适配不同工况下的安装间隙需求。基座上方的双耳铰接座是整个零件的核心功能区，两个平行的立板上开设同轴的铰接孔，孔位的同轴度公差需要控制在0.02mm以内，才能保证穿入铰接销轴后，连接的摆臂能够顺畅转动，不会出现卡滞或者偏磨的问题；双耳的结构设计相比单耳铰接，能够承受更大的径向载荷，同时可以平衡摆臂摆动时产生的侧向力矩，避免铰接部位出现单侧受力过大导致的变形，立板与基座连接的位置做了圆弧过渡处理，能够有效分散应力，避免设备运行过程中受交变载荷作用出现焊缝断裂或者基体开裂的问题。

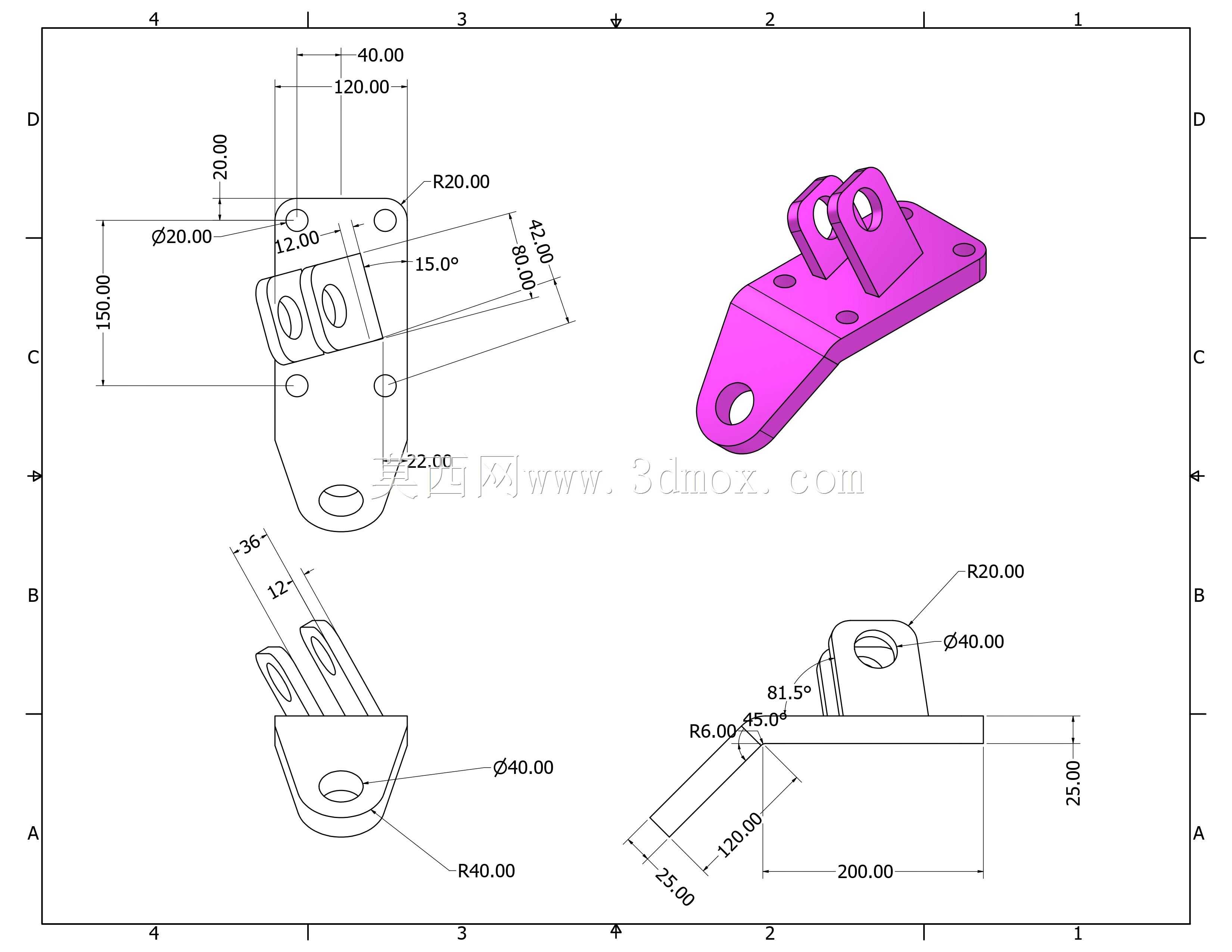

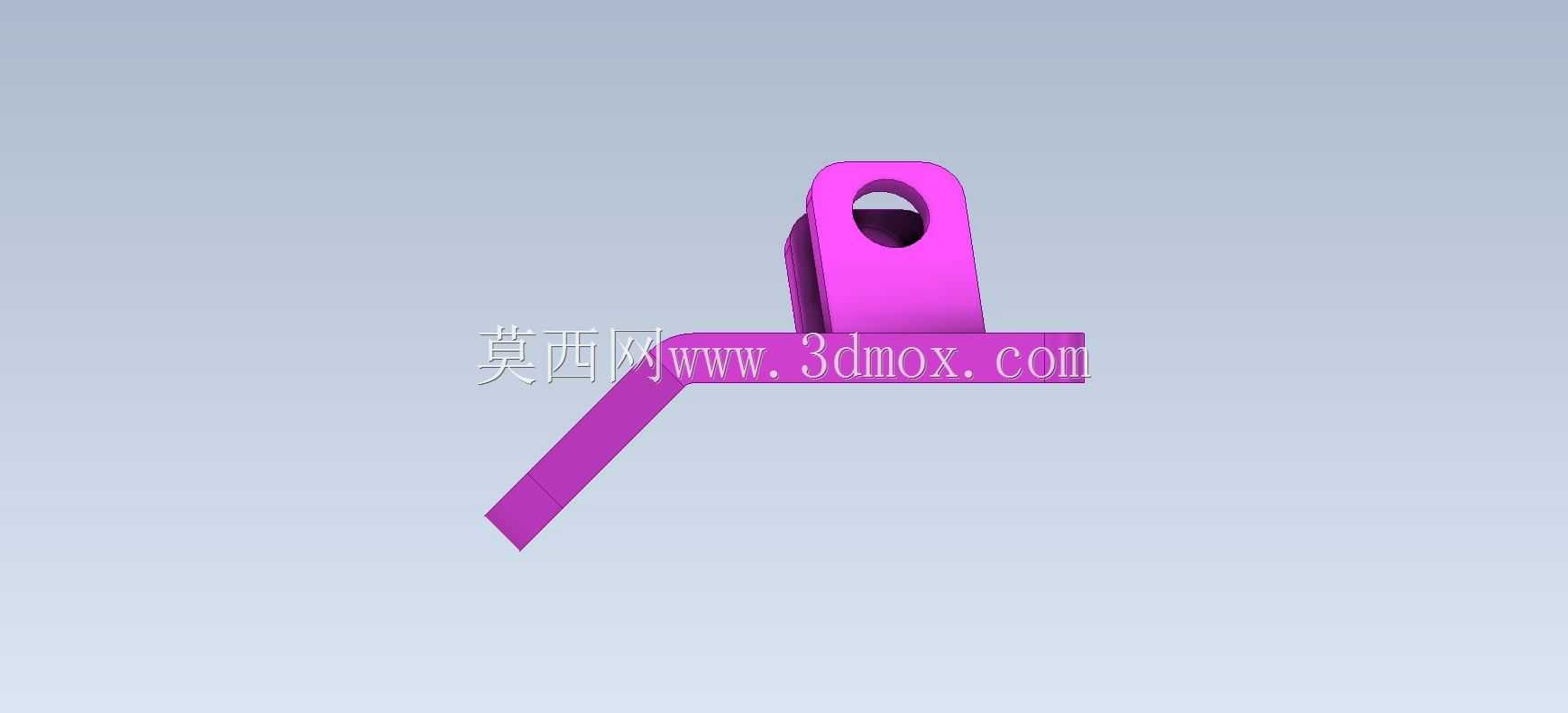

　　在设计这类零件的时候，首先要明确安装面的边界尺寸，基座的外形轮廓不能超出设备预留的安装区域，同时要保证四个安装孔的孔位与机架上的预制螺纹孔完全对中，避免出现安装干涉；其次要核算铰接端的受力大小，根据所连接摆臂的最大负载、摆动频率来确定双耳立板的厚度以及铰接孔的直径，销轴与孔的配合间隙要根据使用场景选择，频繁摆动的工况下可以选用间隙配合并预留润滑空间，固定角度铰接的场景可以选用过渡配合减少连接间隙。从安装边界来看，该零件的整体高度由双耳立板的高度决定，设计时需要保证铰接孔的中心高度与配对摆臂的转动中心高度一致，避免出现装配后别劲的问题；基座的厚度需要根据整体负载来选择，常规轻载工况下选用6-8mm厚度的板材即可满足强度要求，

　　重载场景下则需要加厚基座同时在立板与基座的连接处增设加强筋，进一步提升结构刚性。零件的外形采用流线型的异形轮廓，没有多余的突出棱角，一方面能够减少安装过程中对操作人员的磕碰风险，另一方面也能在满足结构强度的前提下尽可能减少材料用量，降低零件的整体重量，在移动设备或者对重量有要求的工位上，这种轻量化的结构设计优势会更加明显。实际建模过程中，需要重点关注铰接孔的同轴度约束、安装孔的沉头深度控制，以及各个过渡圆角的处理，避免出现尖锐的应力集中点；同时要考虑零件的加工工艺性，如果采用钣金折弯加工的方式，需要预留足够的折弯余量，折弯处的圆角要匹配板材厚度，避免折弯时出现开裂；如果采用铸造成型的方式，则要设置合理的拔模斜度，减少后续机加工的工作量。这类支架在实际使用中，铰接孔部位是最容易出现磨损的位置，设计时可以根据工况选择在孔内加装铜套或者自润滑轴承，提升铰接部位的耐磨性能，延长零件的整体使用寿命，不需要因为铰接孔磨损就更换整个支架，降低设备的维护成本。
