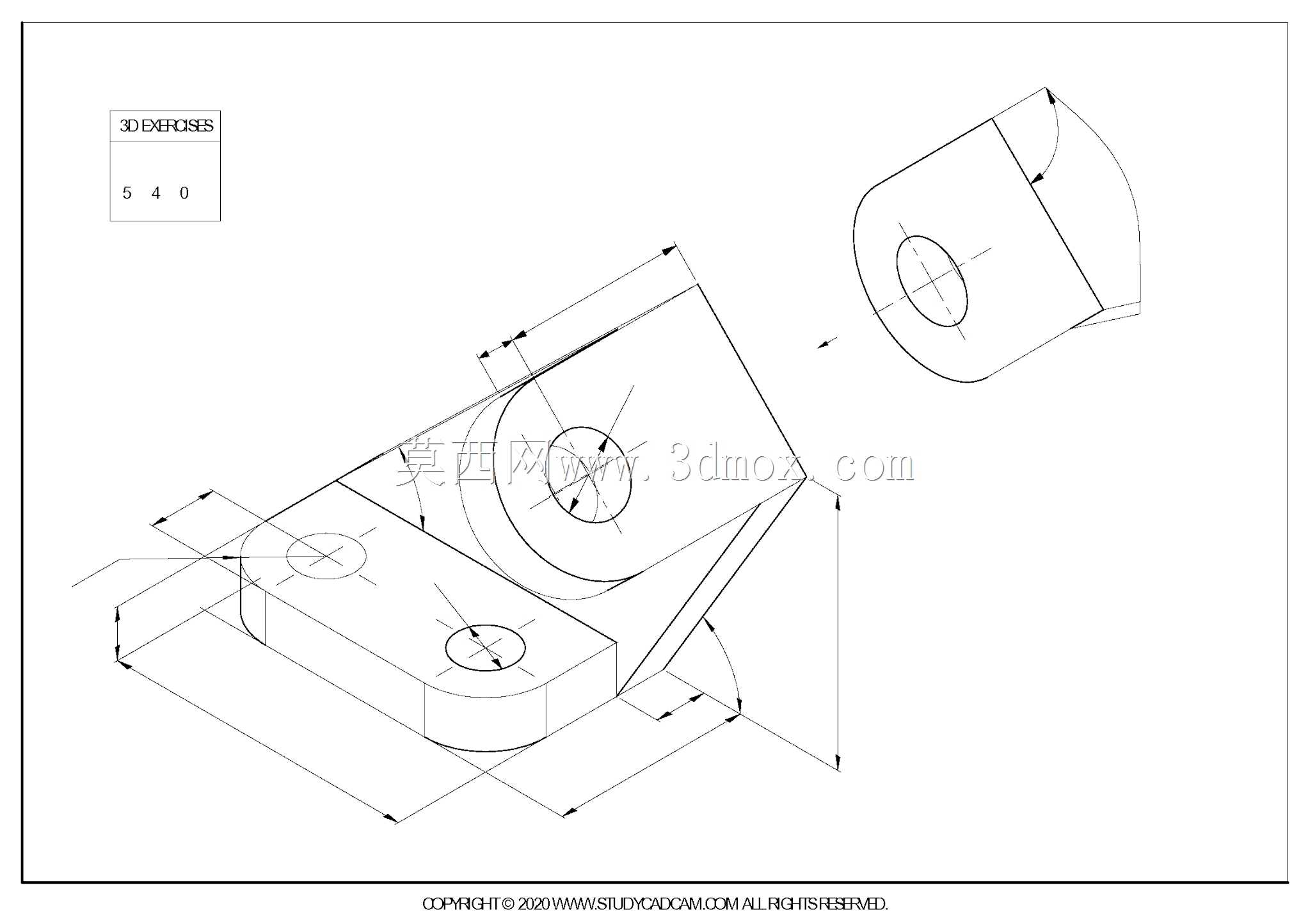

CAD练习用带安装孔斜向支撑固定支座

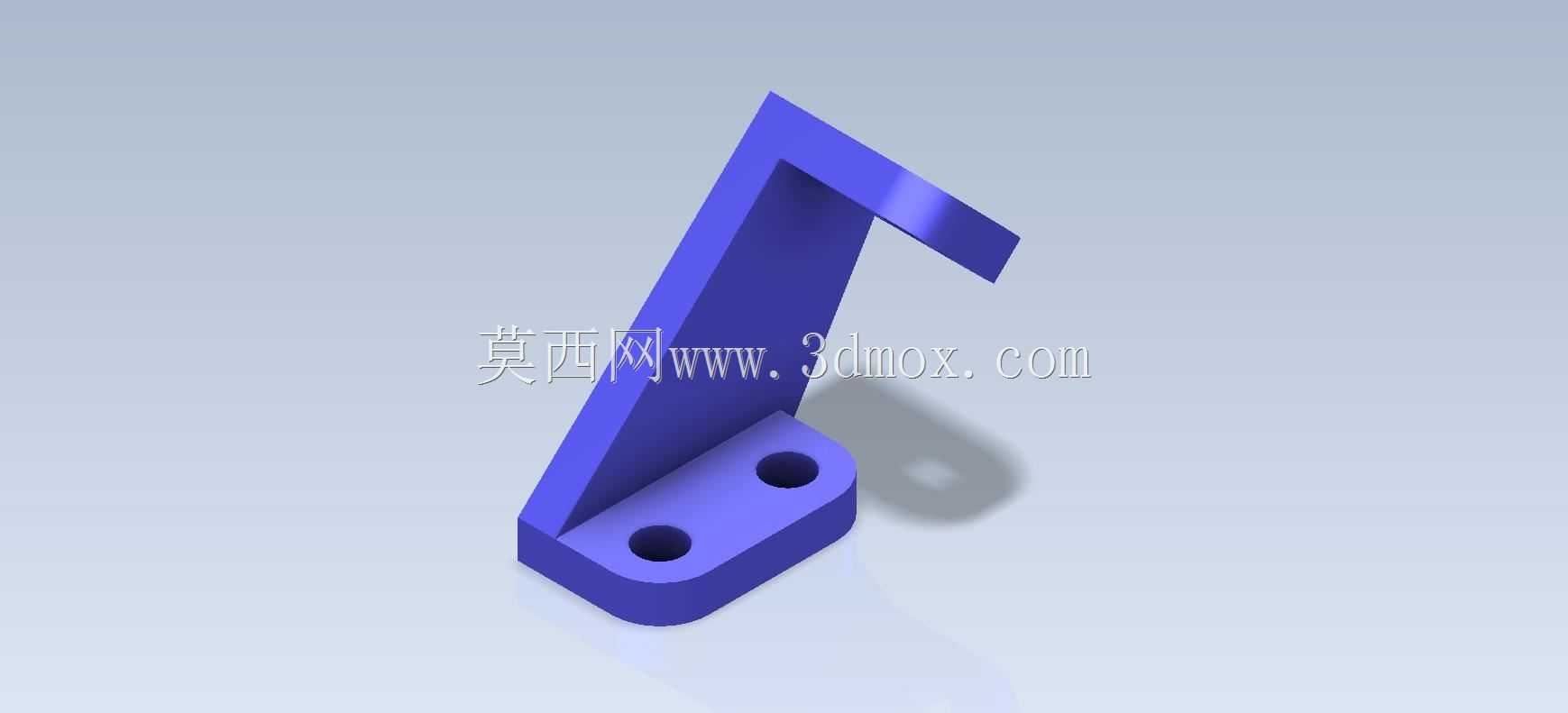

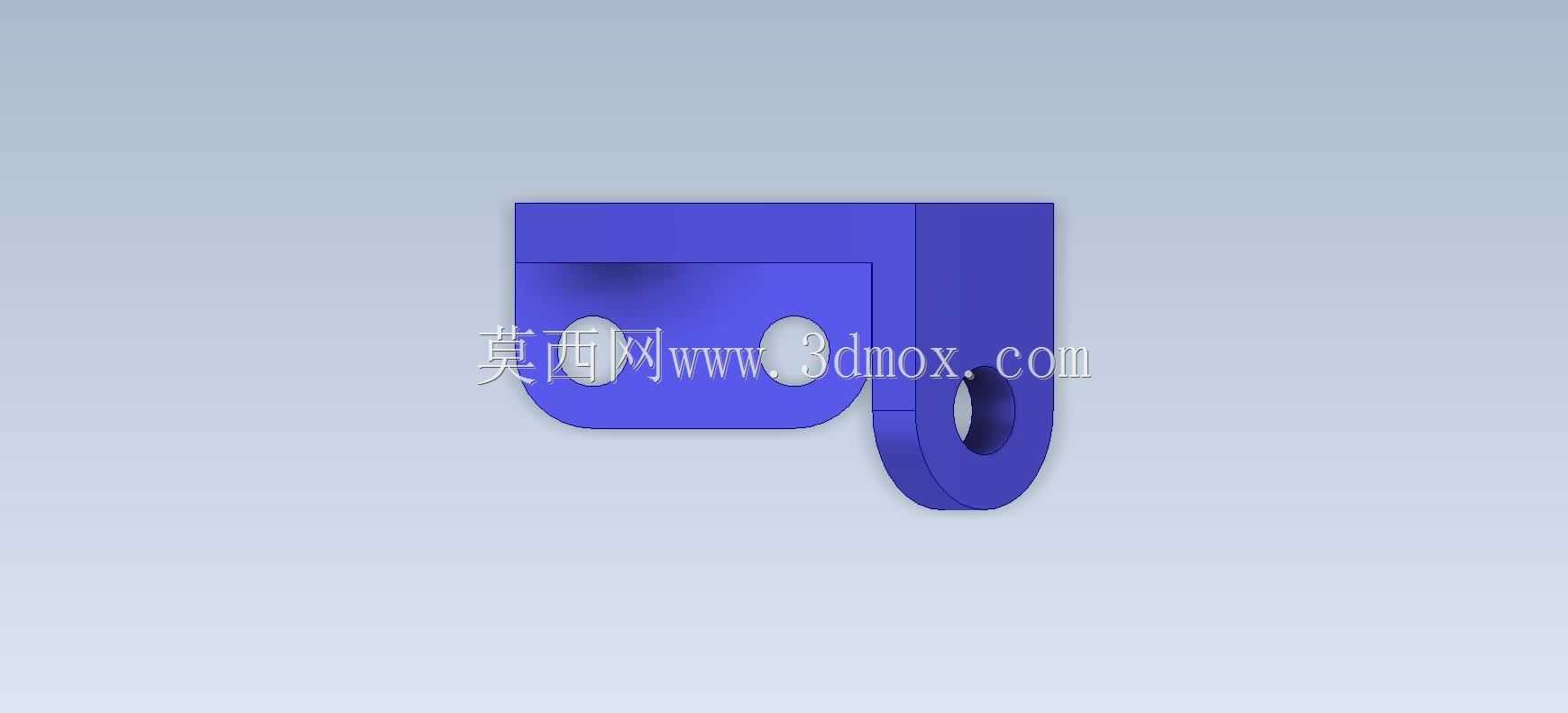

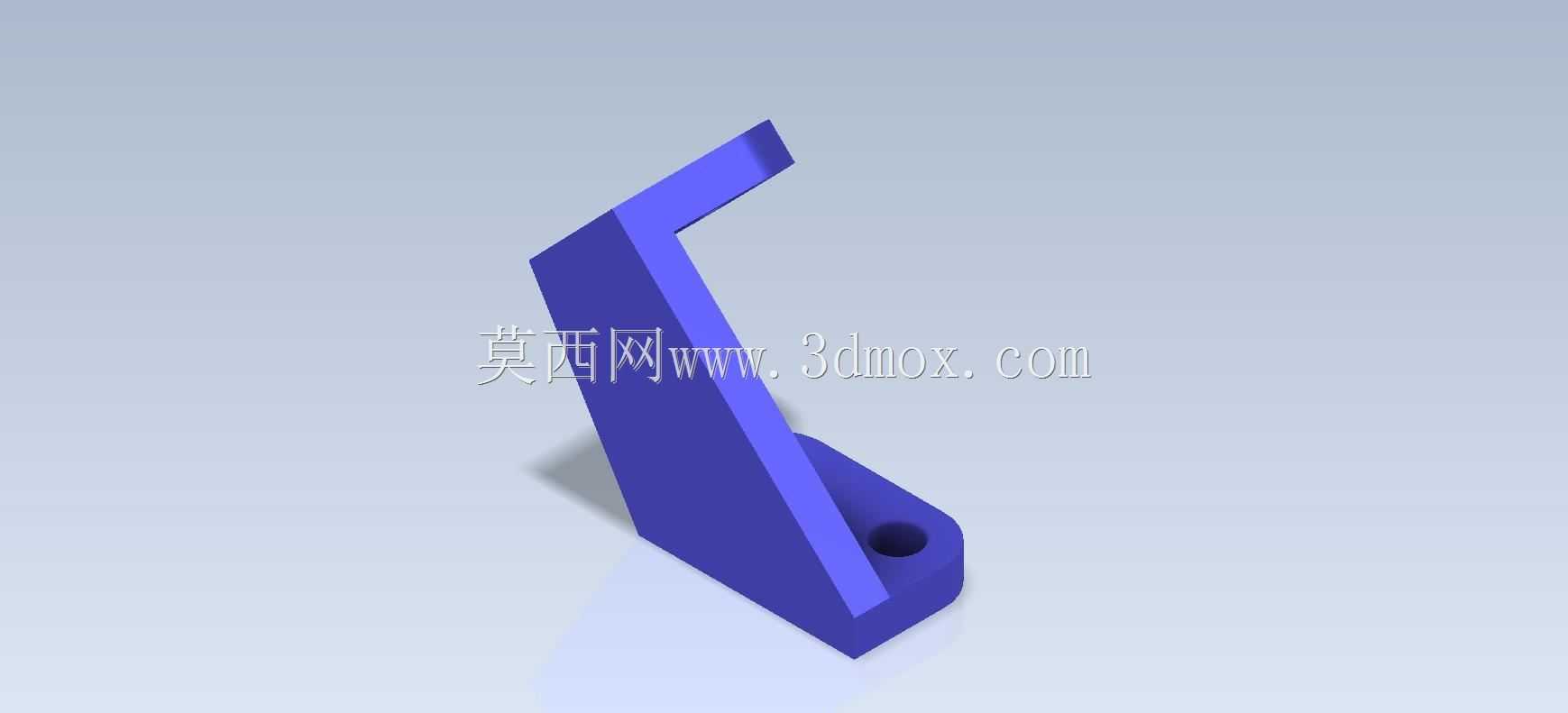

　　这类斜置式固定支座在轻工自动化输送线、小型工装夹具的辅助定位场景中十分常见，主要承担小载荷构件的角度支撑与位置固定作用，区别于常规正交结构的支座，它的支撑面与安装底面存在固定倾角，能够直接为需要斜向安装的检测元件、小型导向件、管路固定夹提供安装基准，省去额外加工角度垫块的工序，在紧凑型设备的内部布局中能有效压缩安装空间，减少装配累计误差。从结构功能来看，底部的矩形安装座设置了两个同轴的通孔安装位，孔位间距按照常规型材安装孔距设计，可直接通过螺栓固定在铝型材框架、钢板安装面或者工装台面上，安装时不需要额外配做定位销孔，两个孔的间隙配合公差能够吸收小范围的安装面平面度误差，降低对安装基面的加工精度要求。

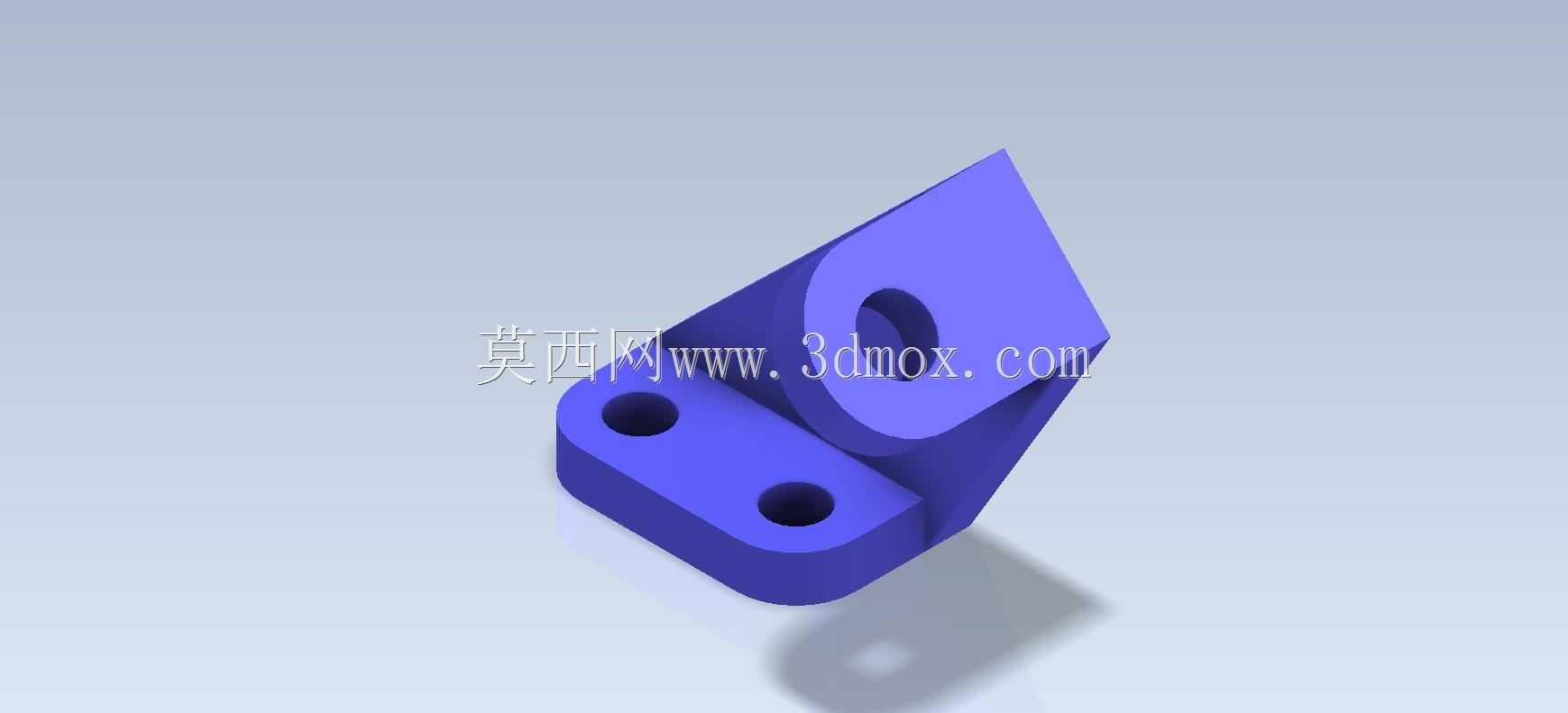

　　上部的斜向支撑块带有一个大直径的贯通安装孔，这个孔主要用于穿装被支撑构件的固定轴或者安装螺栓，孔的端面做了平整加工，能够保证锁紧时紧固件的端面与支撑面完全贴合，避免锁紧后出现应力集中导致的支座变形。设计这类支座的时候，首先要确定的是支撑面与安装底面的倾角，这个角度不是随意设定的，需要匹配被支撑构件的工作角度，比如在小型视觉检测支架上，这个角度需要匹配相机的拍摄仰角，保证镜头光轴对准检测工位；在管路固定场景中，这个角度要匹配管路的走向倾角，避免管路出现强制弯折。其次要核算两个安装孔的中心距，底部安装孔的中心距要适配常用的型材槽距，上部安装孔的中心高度要满足被支撑件的安装高度要求，避免与周边其他构件发生运动干涉。从结构强度角度考虑，

　　底部安装座与上部斜撑的连接位置做了圆弧过渡处理，这个过渡圆角不是装饰性结构，而是为了降低应力集中系数，在承受交变载荷或者冲击载荷的时候，避免转角位置出现应力断裂，尤其是在设备频繁启停的工况下，这个过渡结构能够大幅提升支座的疲劳寿命。安装边界方面，这类支座的整体轮廓尺寸偏小，底部安装座的长宽尺寸控制在常规紧固件的操作空间范围内，安装时只需要预留螺栓扳手的转动空间即可，不需要额外预留过大的安装空位；上部斜撑的外轮廓做了斜切处理，既减轻了零件自身重量，又避免了斜撑边缘与周边运动构件发生刮擦，在紧凑安装空间里这个细节设计十分关键。建模练习的时候，这类零件能够很好地锻炼基准面切换、拉伸凸台、切除、圆角特征的综合运用能力，

　　尤其是斜向基准面的建立，需要准确把握角度约束与位置约束的关系，很多初学者在做这类斜置结构的时候容易出现基准面参考错误，导致后续特征的位置出现偏差，而实际生产中这类基准错误会直接导致零件报废，无法完成装配。从实际使用的选材来看，这类支座如果用于普通无腐蚀的工况，一般采用Q235钢板焊接或者整块铝合金铣削加工即可，铝合金材质的重量更轻，适合移动类小型设备的安装需求；如果用于有一定腐蚀的工况，可以选用304不锈钢加工，或者在碳钢表面做喷塑、镀锌处理。装配的时候需要注意，底部安装螺栓的锁紧力矩要控制在合理范围，因为支座的壁厚不算特别厚，过大的锁紧力矩会导致底部安装座出现变形，使得上部支撑孔的轴线出现偏移，最终影响被支撑构件的位置精度；上部安装孔如果是穿装转轴的话，需要根据转轴的配合要求选择对应的公差等级，如果是间隙配合用于穿装螺栓固定其他构件，只需要按照普通螺栓过孔的公差加工即可。这类支座虽然结构不算复杂，但是在小型设备的结构设计中使用率很高，很多新手设计师在做这类结构的时候容易忽略倾角的准确性，或者忘记做转角的应力释放圆角，导致实际使用中出现安装对位不准或者零件断裂的问题，通过这类基础练习模型的建模训练，能够很好地建立结构设计的工程思维，避免在实际设计中出现低级错误。
