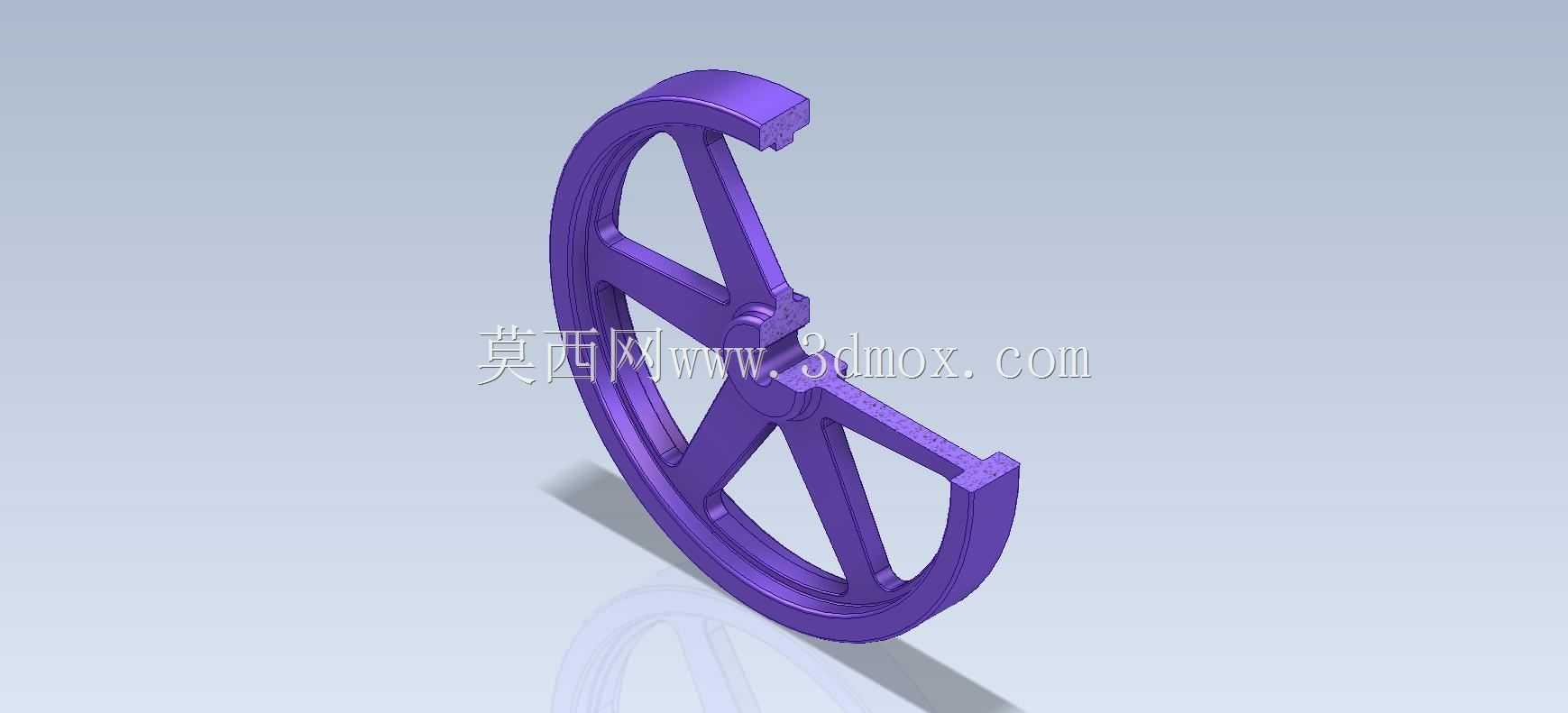

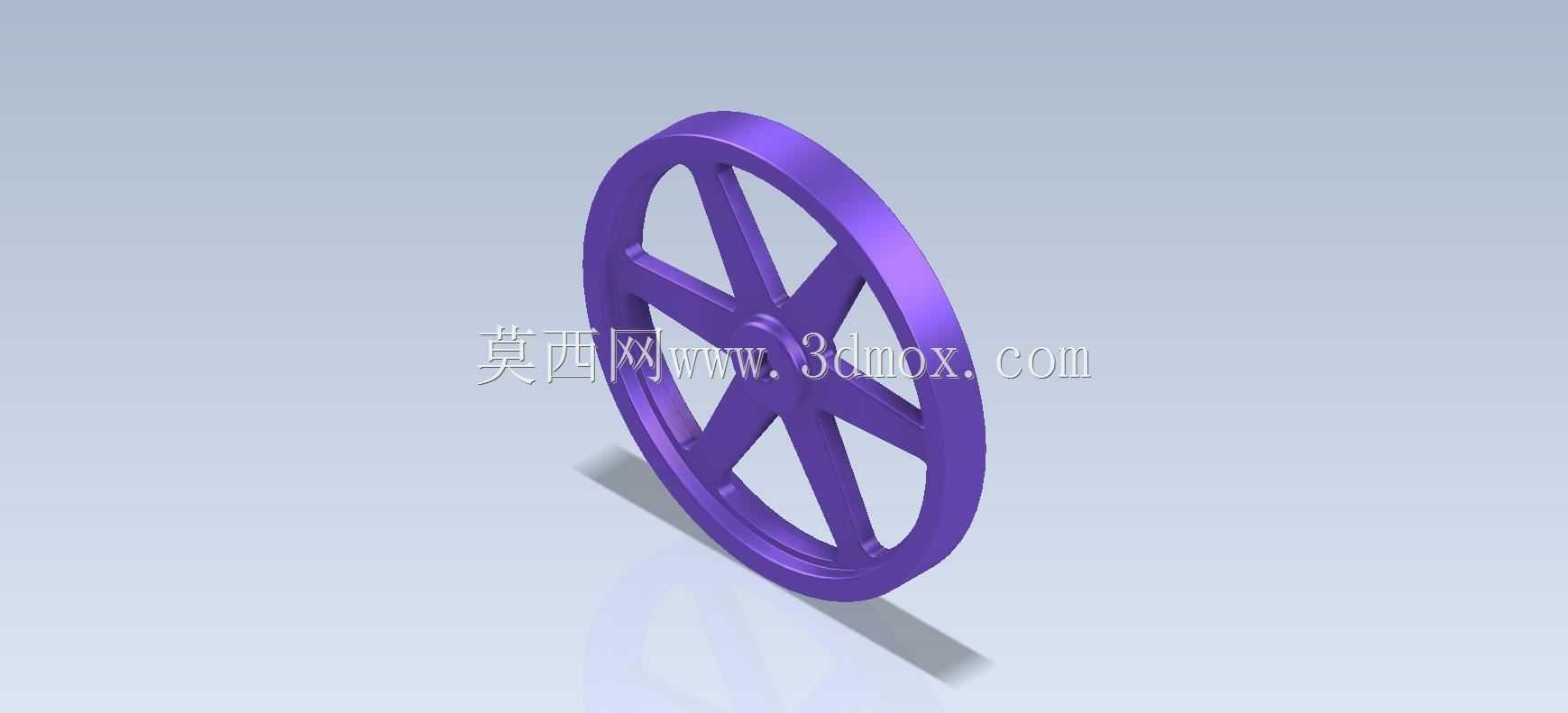

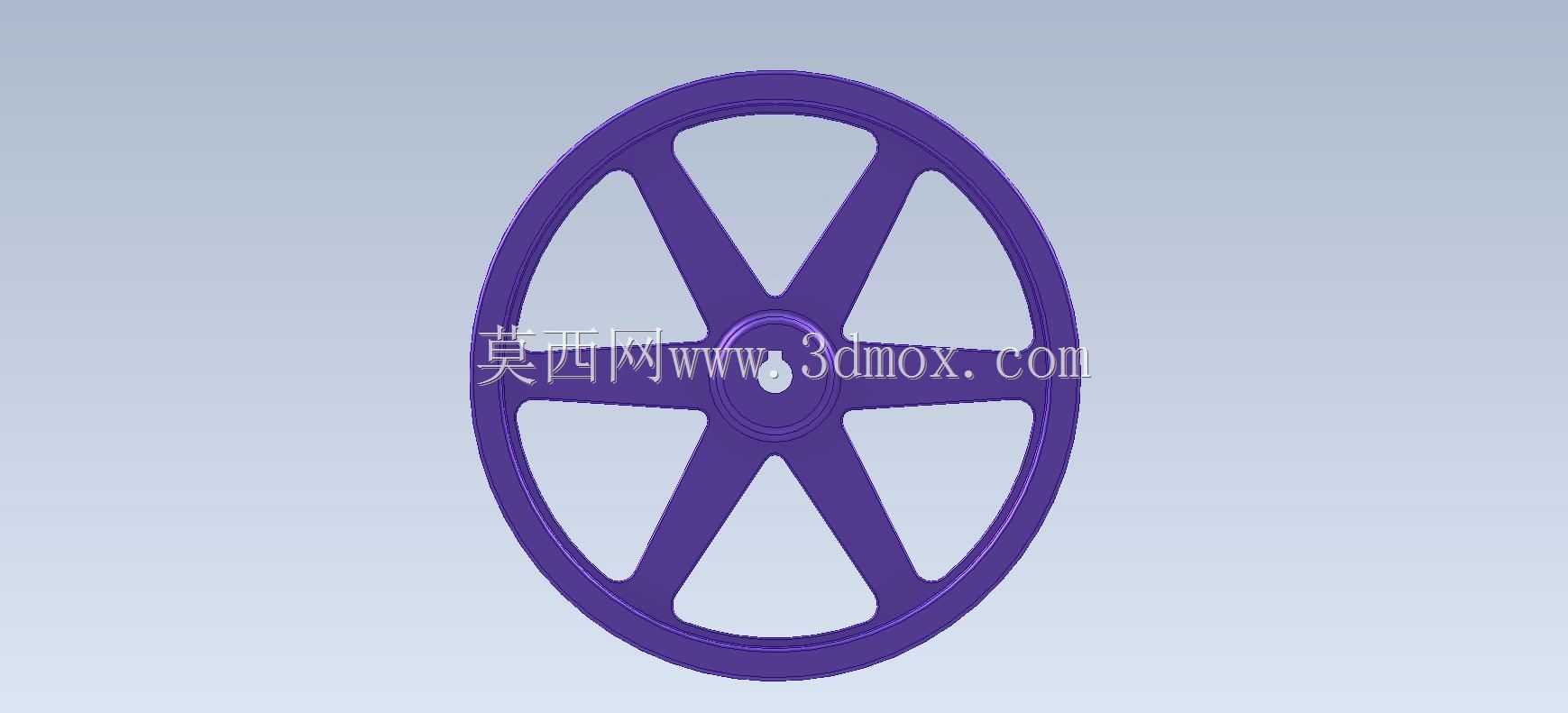

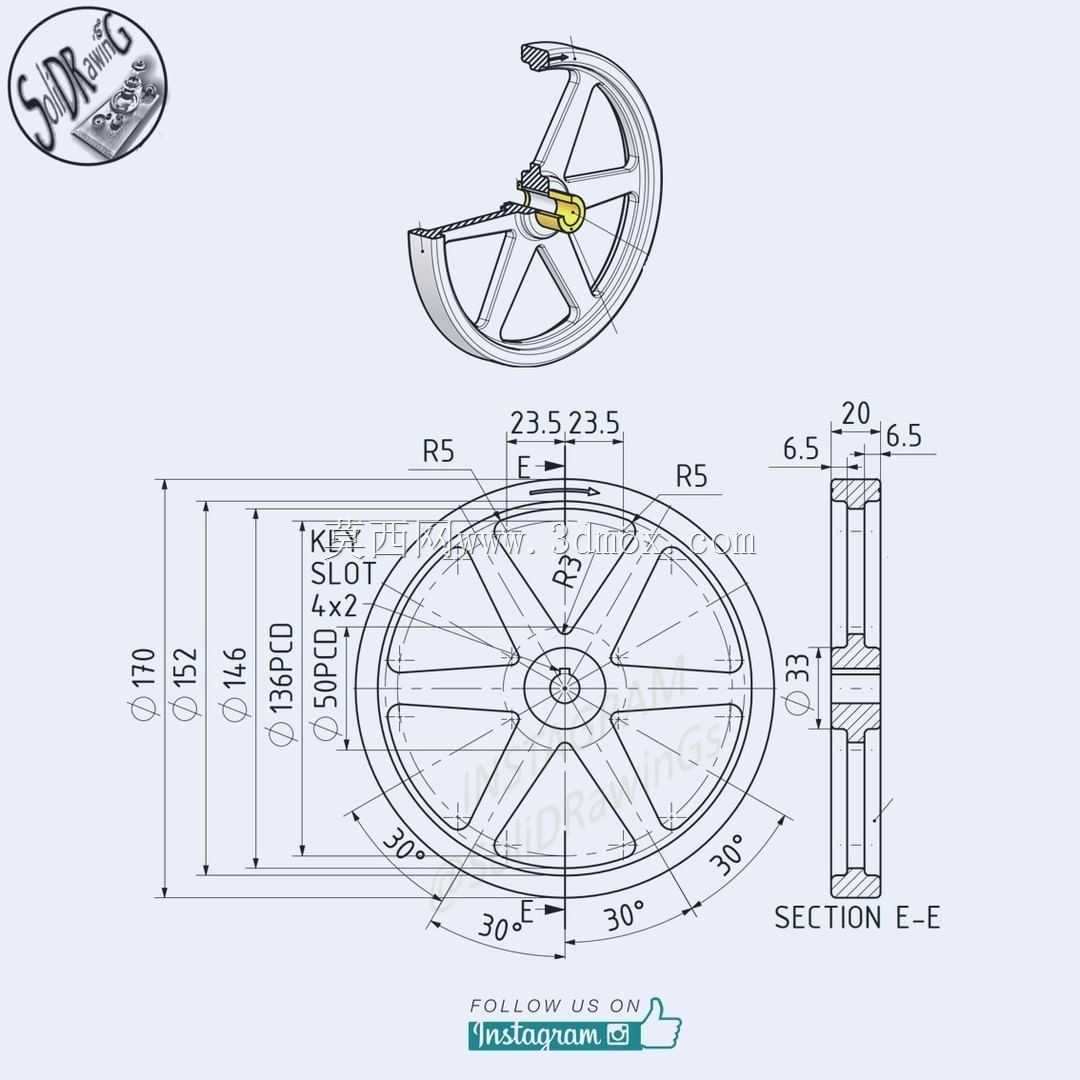

六辐式紫色飞轮机械结构设计

　　这类六辐式飞轮属于回转类储能传动零件，在小型动力传输系统、教学实训台架、手动调节机构中都有广泛应用场景，日常接触到的手动进给机构、小型内燃机演示台、传动原理实训装置里，都能见到同结构飞轮的身影。从实际功能来看，飞轮核心作用是储存回转过程中的动能，抵消机构运转过程中的转速波动，让动力输出更平稳，在手动调节类机构中，带一定质量的飞轮还能提供操作阻尼感，避免调节过程中出现过冲、卡顿的问题，提升操作手感的一致性。

　　设计这类辐条式飞轮时，首先要平衡转动惯量与整体重量的关系，不能为了追求大惯量盲目增加轮缘厚度，否则会导致整体重量超标，安装端的轴承负载过大，缩短支撑件的使用寿命。这款飞轮采用六根等角度分布的辐条连接中心轮毂与外缘轮缘，辐条采用等截面矩形结构，既保证了径向的支撑强度，又能减少不必要的材料浪费，相比实心轮盘结构，重量能降低40%左右，同时转动惯量损失控制在15%以内，完全能满足常规低速传动场景的使用需求。中心轮毂位置设计有同轴安装孔，孔位公差需要按照过渡配合要求设定，保证与传动轴装配后不会出现径向窜动，轮毂端面预留有紧定螺钉安装位，装配时可以通过紧定螺钉实现轴向定位，避免飞轮在轴上发生滑移。

　　从安装边界来看，这类飞轮的轴向厚度需要匹配安装位置的轴段长度，轮缘的外圆直径要预留足够的安全间隙，避免运转过程中与周边的机架、护罩发生刮碰，辐条之间的镂空区域不能有突出的锐边，防止高速回转时带动周边气流产生不必要的风阻，同时也能避免装配维护时划伤操作人员。轮缘的外圆面做了等厚度设计，保证整个圆周方向的质量分布均匀，建模过程中需要对整个回转体做质量属性校验，将质心偏移量控制在允许范围内，避免高速转动时产生偏心振动。

　　实际建模过程中，这类零件适合采用回转特征加辐条阵列的方式构建，先绘制半截面轮廓完成主体回转基体，再绘制单根辐条的截面草图拉伸切除出镂空区域，之后通过圆周阵列完成六根辐条的均布，最后对所有棱边做等半径圆角处理，消除应力集中点。需要注意的是辐条与轮毂、辐条与轮缘的连接位置，圆角半径不能过小，否则零件在承受交变扭矩时容易在连接位置产生疲劳裂纹，影响零件的使用寿命。轮毂的安装孔深度要大于配合轴段的插入长度，保证轴端不会顶到轮毂孔的底面，装配时能让轮毂端面与轴肩完全贴合，保证装配定位的精度。

　　在实训教学场景中，这类飞轮模型常被用来讲解回转类零件的建模思路、转动惯量的计算方法、装配公差的匹配原则，初学者通过练习这类零件的建模，可以掌握草图约束、特征阵列、质量属性分析等基础操作，理解机械零件设计中强度、重量、成本三者的平衡逻辑。实际工业应用中，同结构的飞轮还会根据使用场景调整材质，低速轻载场景可以采用工程塑料材质降低成本与重量，重载高速场景则会采用铸铁或者铸钢材质，保证足够的结构强度与转动惯量，部分需要频繁启停的场景，还会在轮缘位置增加减重孔或者配重块，进一步优化动态性能。
