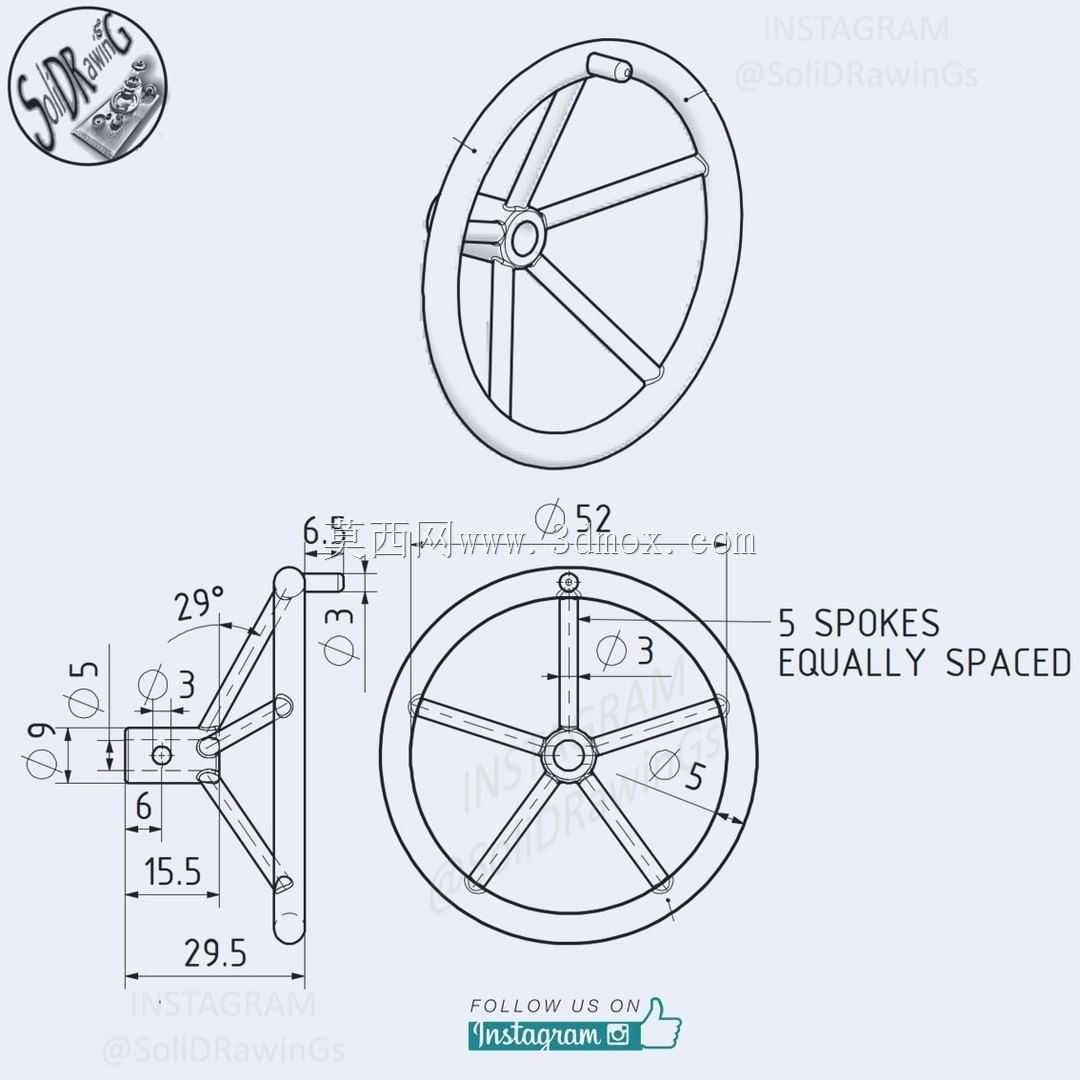

三辐式手轮转向操作机构结构设计

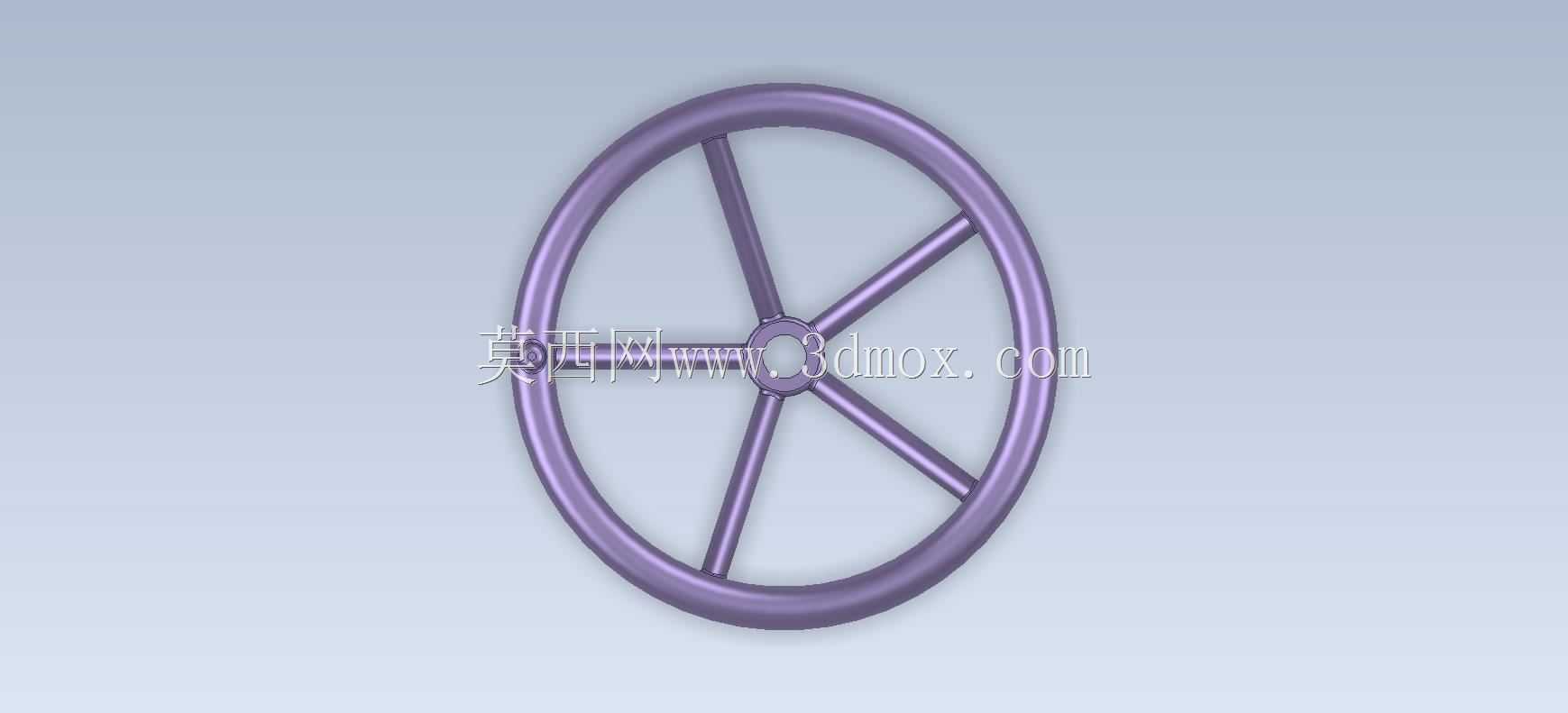

　　这类三辐式手轮转向操作件，在中小型工业设备的手动调节环节应用十分广泛，从台式机床的进给微调、工装夹具的锁紧定位，到小型输送线的张紧调节、阀门的手动启闭控制，都能见到同结构手轮的身影，区别仅在于辐条数量、轮缘直径、中心轴套尺寸的适配调整。从结构设计逻辑来看，三辐条的布局并非随意选择，相比两辐条结构，三辐条在轮缘受周向切向力时，应力分布更均匀，不会出现单根辐条受力过载的情况，相比四辐及以上的多辐结构，又能减少不必要的材料冗余，兼顾结构强度与轻量化需求，同时三根辐条呈120度均匀分布，操作人员在任意角度握持施力时，都能找到合适的受力支撑点，不会出现轮缘空段导致的施力打滑问题。轮缘采用整圈圆环形截面设计，截面做了圆弧过渡处理，没有尖锐棱角，

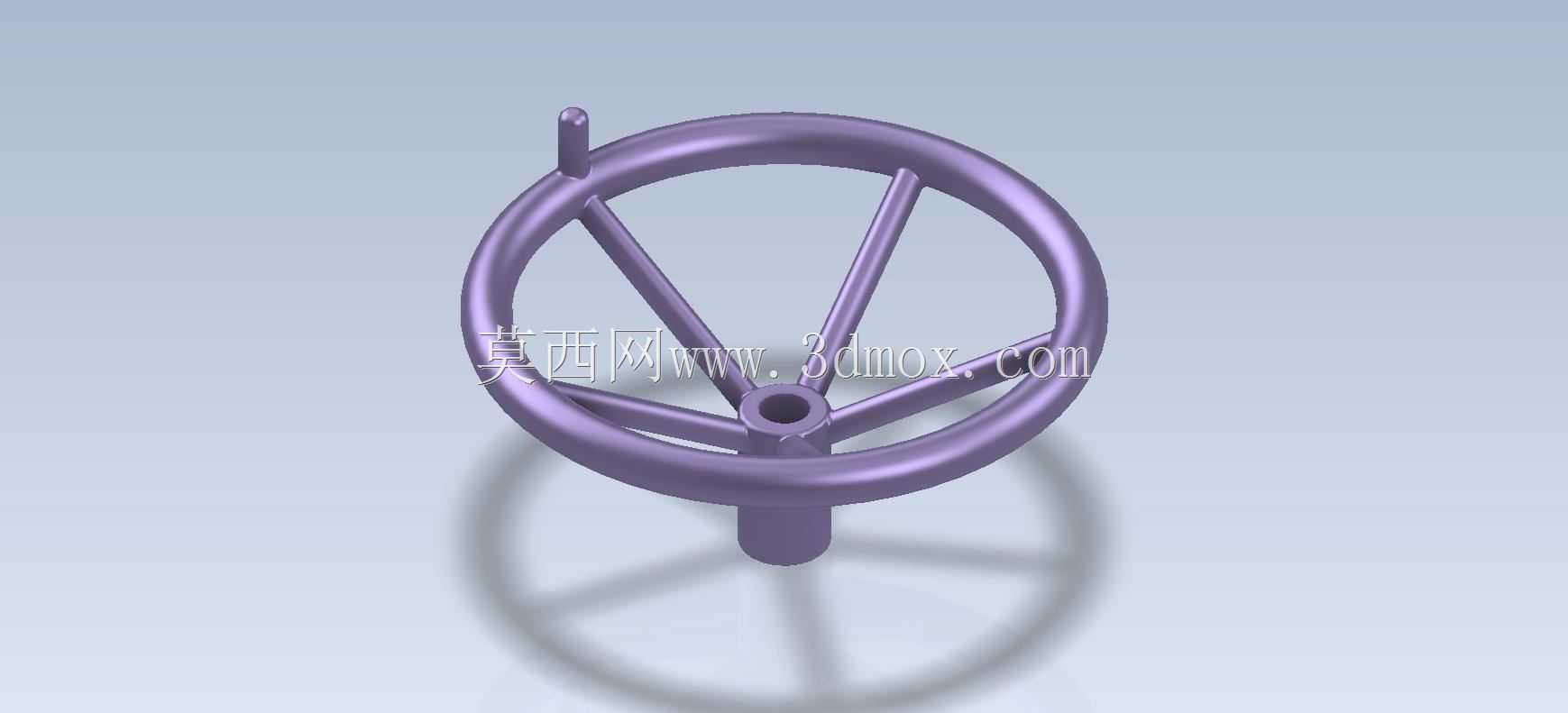

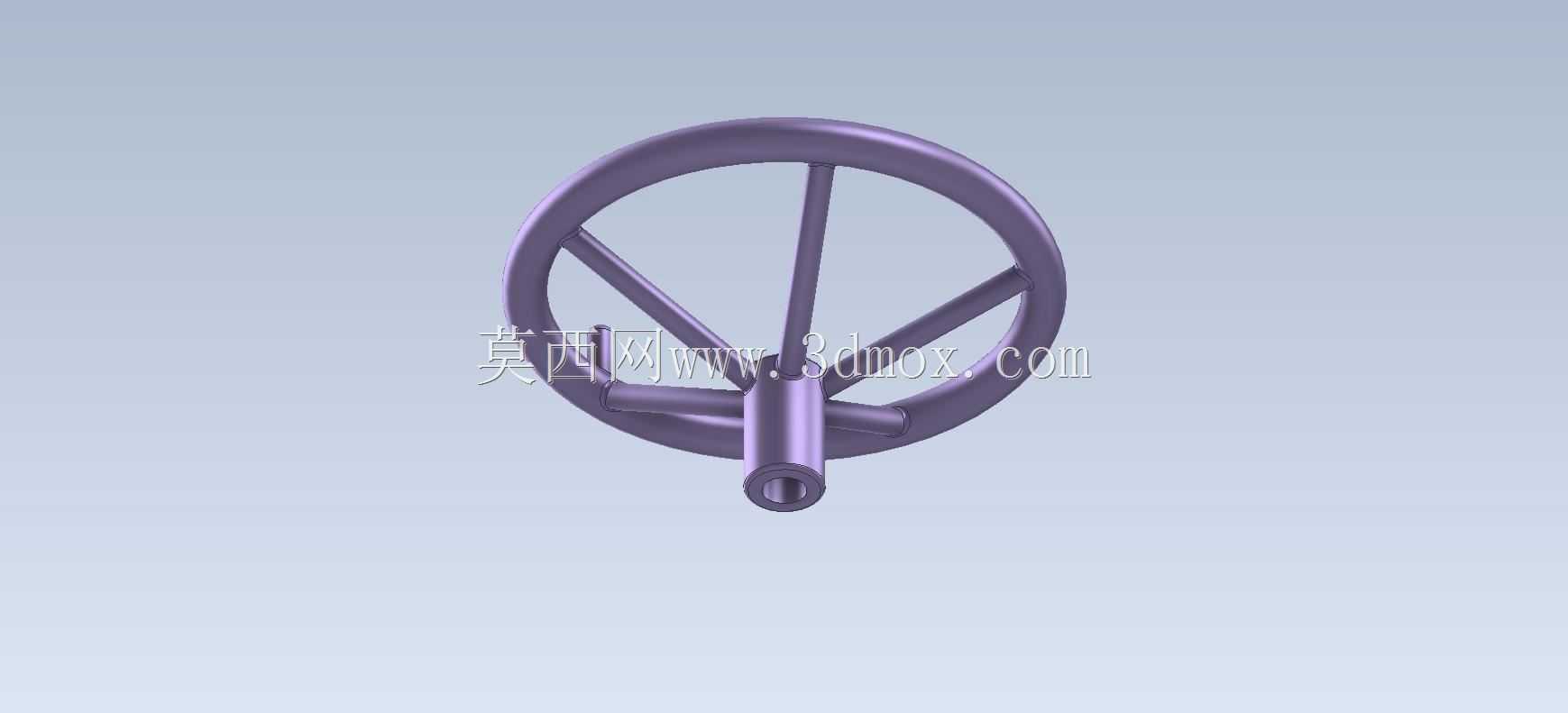

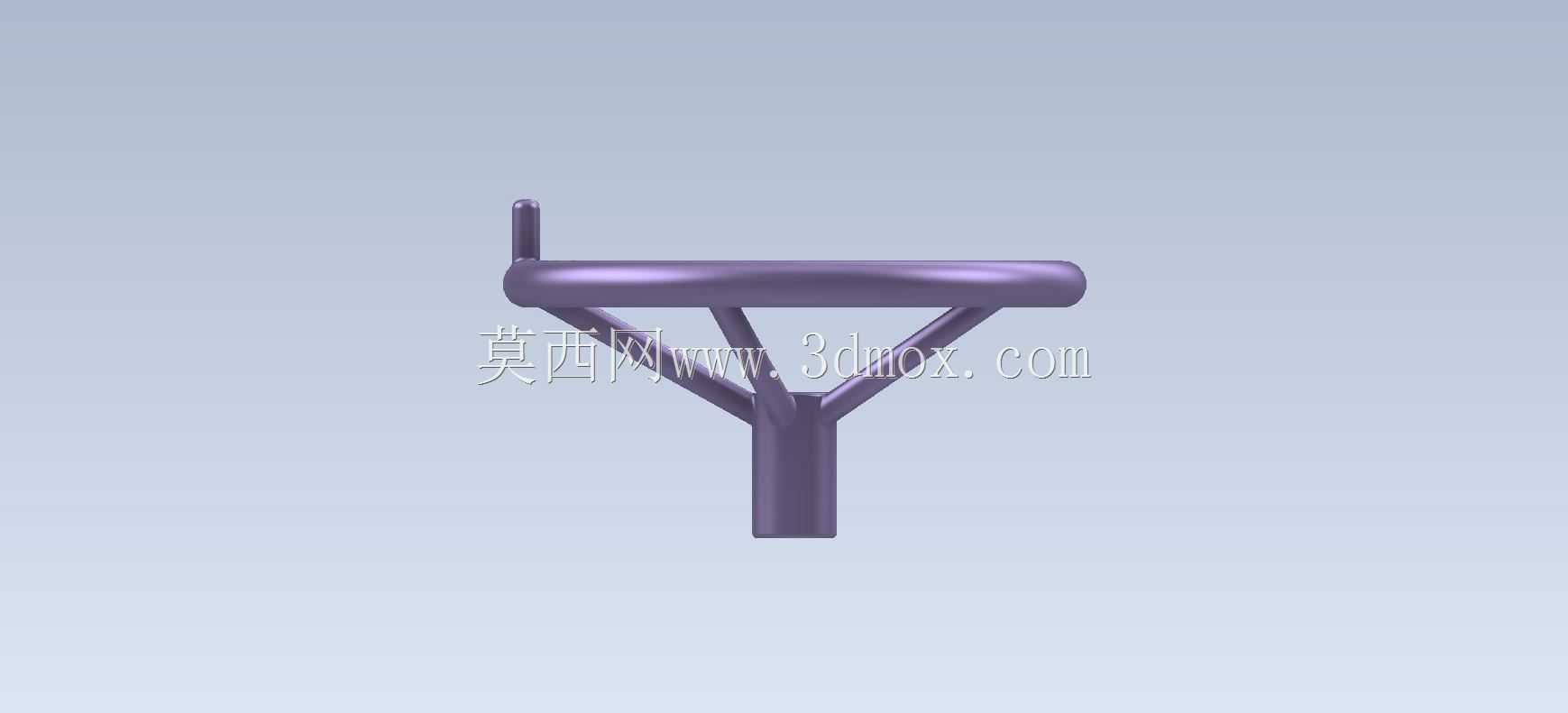

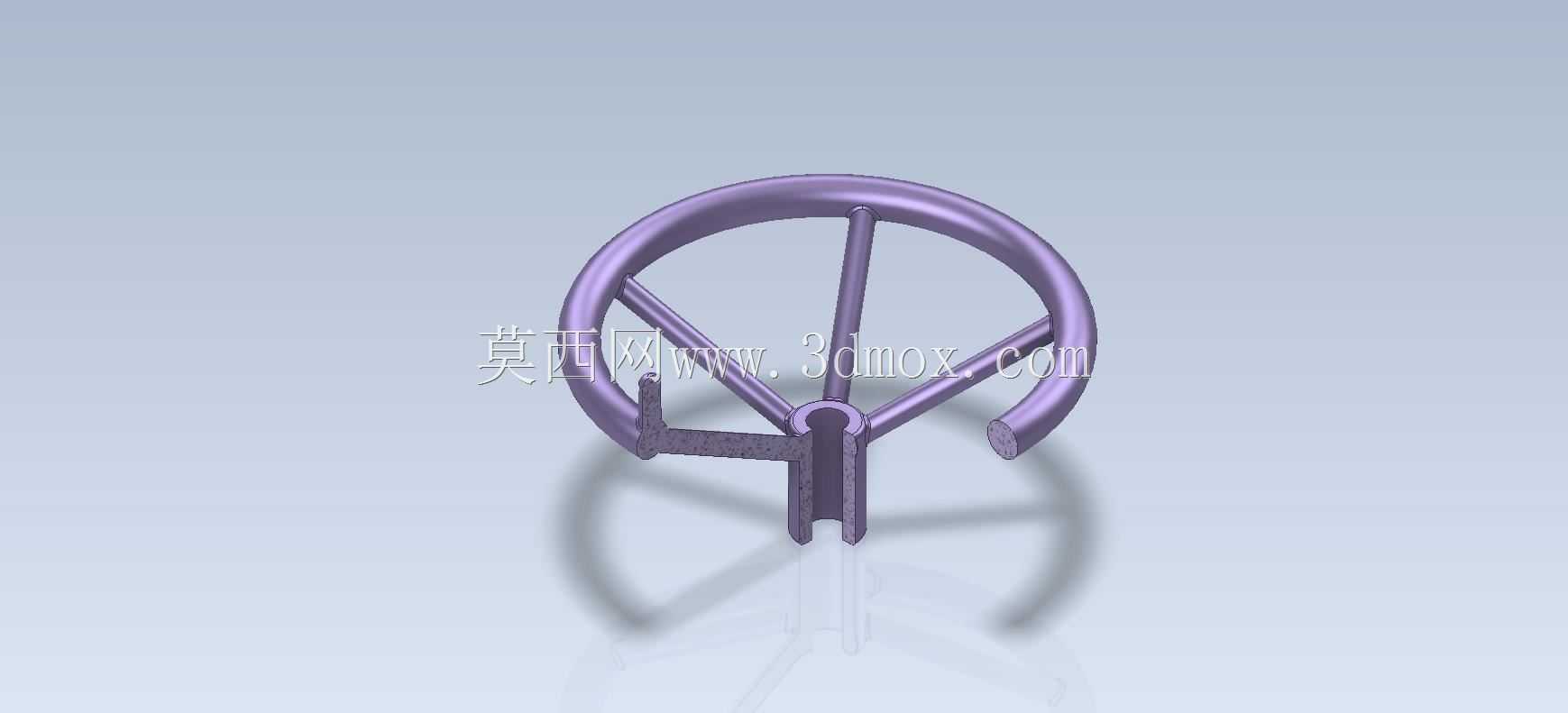

　　操作人员握持时手掌贴合度更好，长时间转动操作也不会出现硌手的问题，轮缘表面没有做额外的防滑滚花，是因为这类手轮的应用场景多为轻载调节工况，不需要过大的握持摩擦力，光滑的轮缘表面也能避免积尘积屑，日常清洁维护更方便。中心位置的轴套是整个手轮的核心安装基准，轴套内孔为光孔设计，可适配不同直径的调节轴，通过侧面的顶丝孔实现与轴的周向固定，安装时不需要做复杂的键槽加工，降低了配套轴的加工难度，轴套下端的圆柱凸台是安装定位面，与设备面板上的安装孔配合时，能保证手轮转动时的同轴度，避免转动过程中出现偏心晃动，减少轴套与安装孔之间的磨损。轮缘上方额外设置的小圆柱定位销，是为了配合设备上的档位限位结构使用，当手轮转动到指定工位时，

　　定位销会触发限位机构的弹销，实现档位的锁定，避免设备运行过程中手轮受震动自行转动，导致调节参数出现偏移。从安装边界来看，这类手轮的整体外径通常控制在120mm到180mm之间，既不会因为直径过大占用过多的设备操作空间，也不会因为直径过小导致操作力臂不足，操作人员转动时需要施加过大的力，中心轴套的高度根据安装面板的厚度做适配，通常预留3到5mm的安装间隙，避免手轮转动时与面板发生摩擦，辐条的厚度从中心轴套处向轮缘处逐渐递减，符合等强度梁的设计逻辑，在保证整体结构刚性的前提下，尽可能减少材料用量，降低手轮的转动惯量，操作人员微调时的手感更轻盈，不会出现转动过冲的问题。在实际建模过程中，需要重点关注辐条与轮缘、

　　辐条与中心轴套的连接处的圆角处理，这些位置是应力集中的高发区域，如果采用直角过渡，手轮受较大扭力时很容易在连接处出现断裂，通常会根据辐条的厚度设置R3到R5的过渡圆角，分散应力集中点。另外手轮的中心轴套内孔与下端定位凸台的同轴度公差需要控制在0.05mm以内，否则安装后手轮转动时会出现端面跳动，不仅影响操作手感，长期使用还会加剧调节轴的磨损，缩短整套操作机构的使用寿命。这类手轮通常采用铸铁或者增强尼龙材质加工，铸铁材质的手轮刚性更好，适合重载调节的工况，增强尼龙材质的手轮重量更轻，绝缘性能好，适合有绝缘要求或者需要频繁拆装移动的设备场景，两种材质的结构建模逻辑一致，仅在后期渲染时赋予不同的材质属性即可。在装配验证环节，需要模拟操作人员不同角度握持施力的工况，校核辐条的变形量，正常施力情况下辐条的最大变形量不应超过0.2mm，否则会影响调节精度，同时要验证手轮转动到极限位置时，定位销与限位机构的配合间隙，保证锁定时定位销能完全卡入限位槽，不会出现脱锁的情况。
