三辐式环形转向操控手轮结构设计

项目分类:通用机械零部件 发布时间:2023-07-12 ID:698336
  • 三辐式环形转向操控手轮结构设计
  • 三辐式环形转向操控手轮结构设计
  • 三辐式环形转向操控手轮结构设计
  • 三辐式环形转向操控手轮结构设计
  • 三辐式环形转向操控手轮结构设计
  • 三辐式环形转向操控手轮结构设计
  • 三辐式环形转向操控手轮结构设计

  这类环形三辐手轮结构,在工业操控场景中有着非常广泛的应用,小到台式机床的进给调节、工装夹具的锁紧操作,大到特种作业车辆的转向操控、工业阀门的开度调节,都能见到同结构原理的操控部件。不同于直柄式手轮,环形轮缘的设计可以让操作人员在任意角度施力,不需要刻意对准握持位置,在设备周边操作空间受限、操作人员站位不固定的场景下,这种结构的操控便利性优势非常明显。

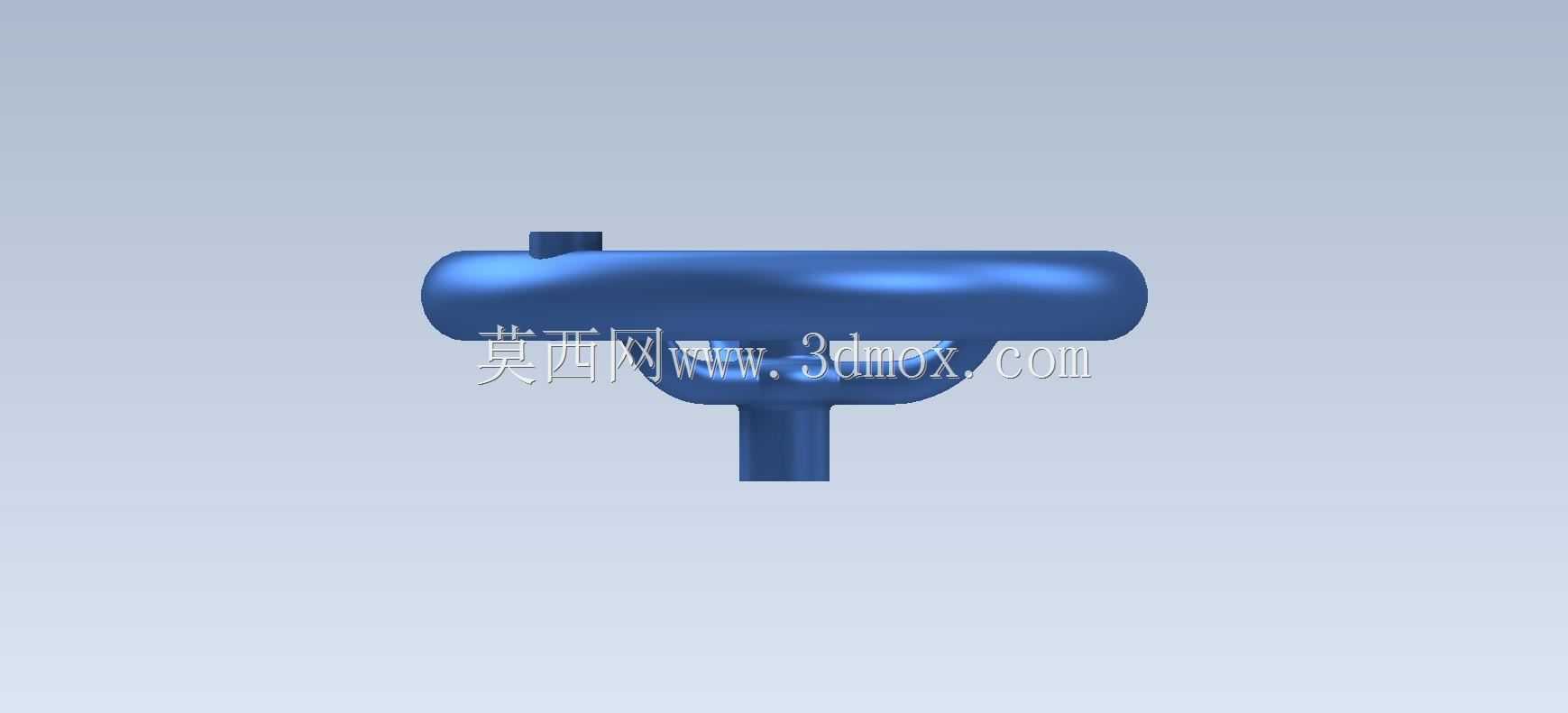

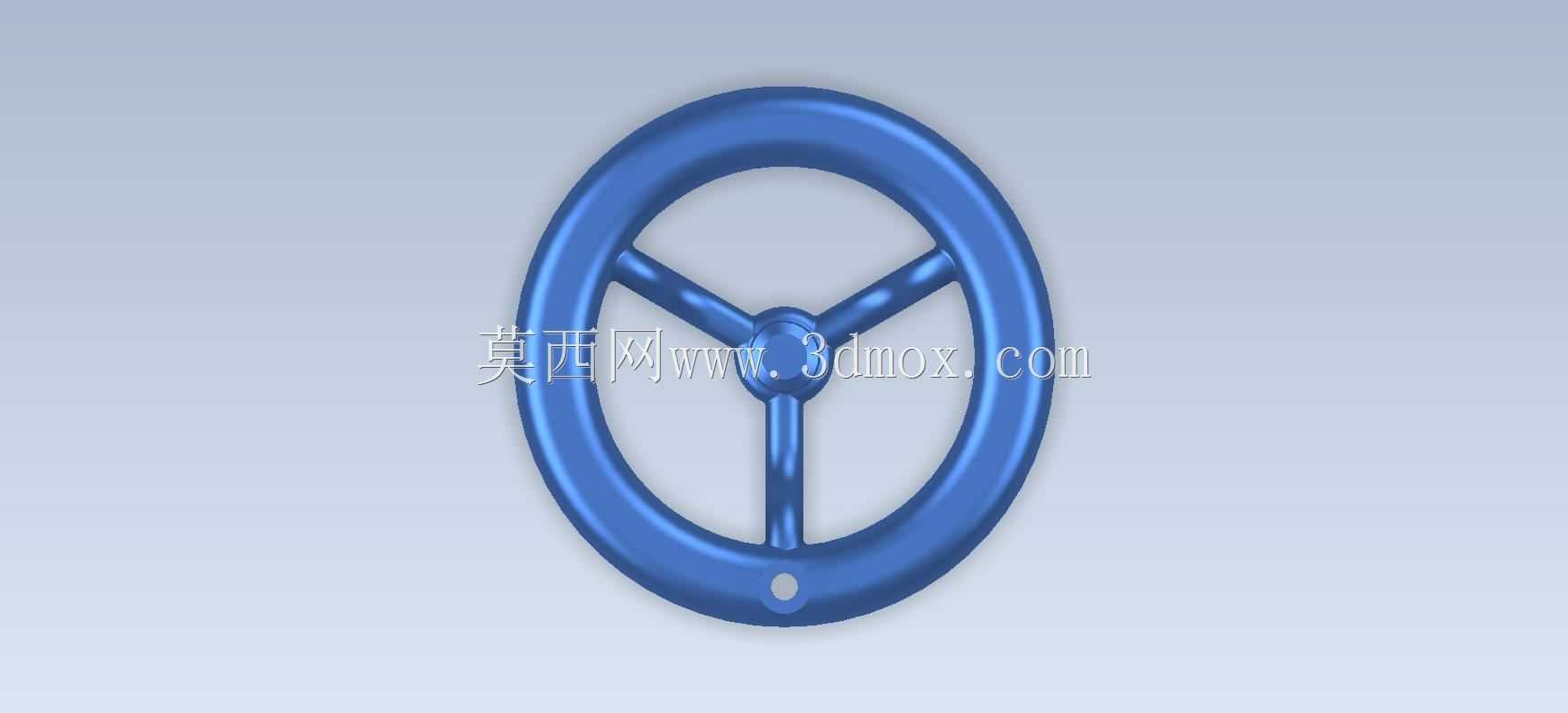

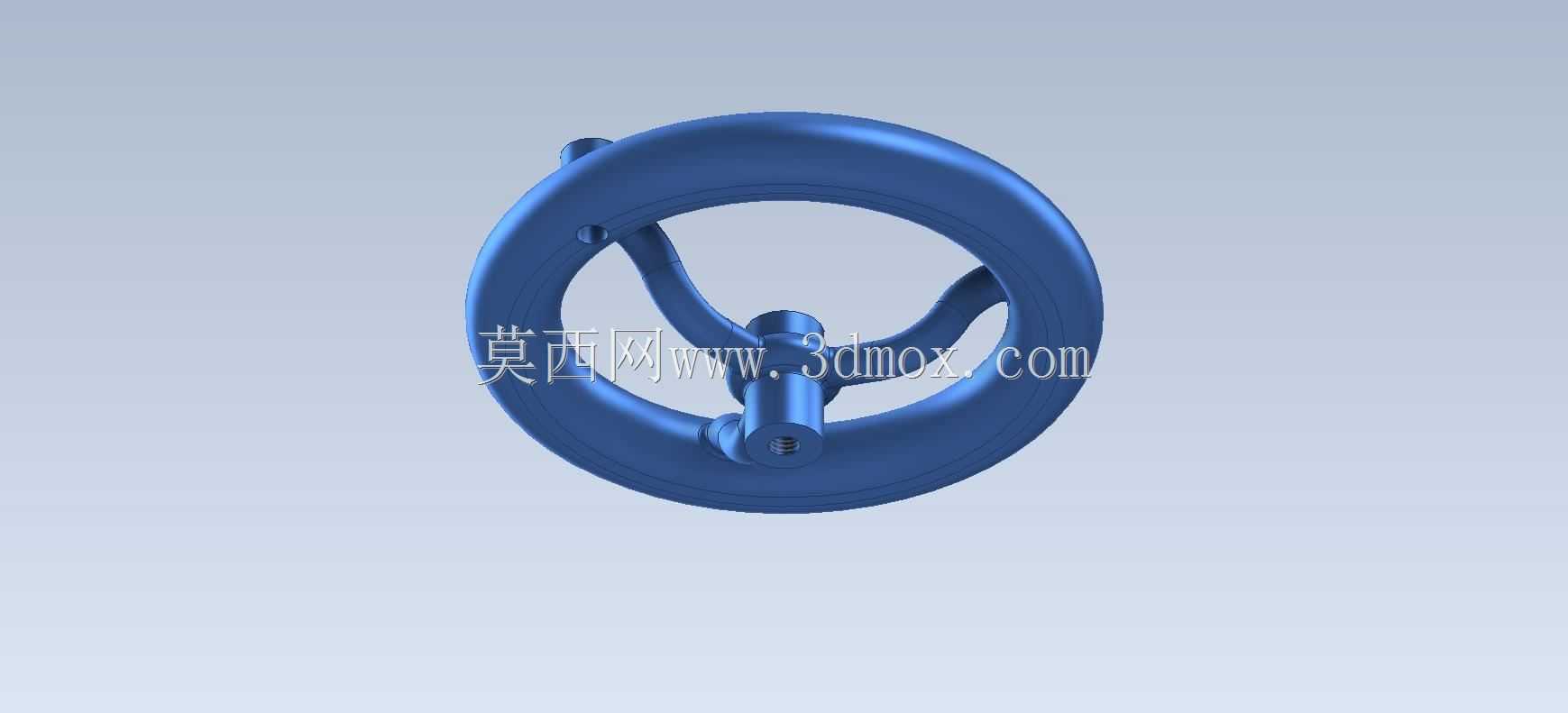

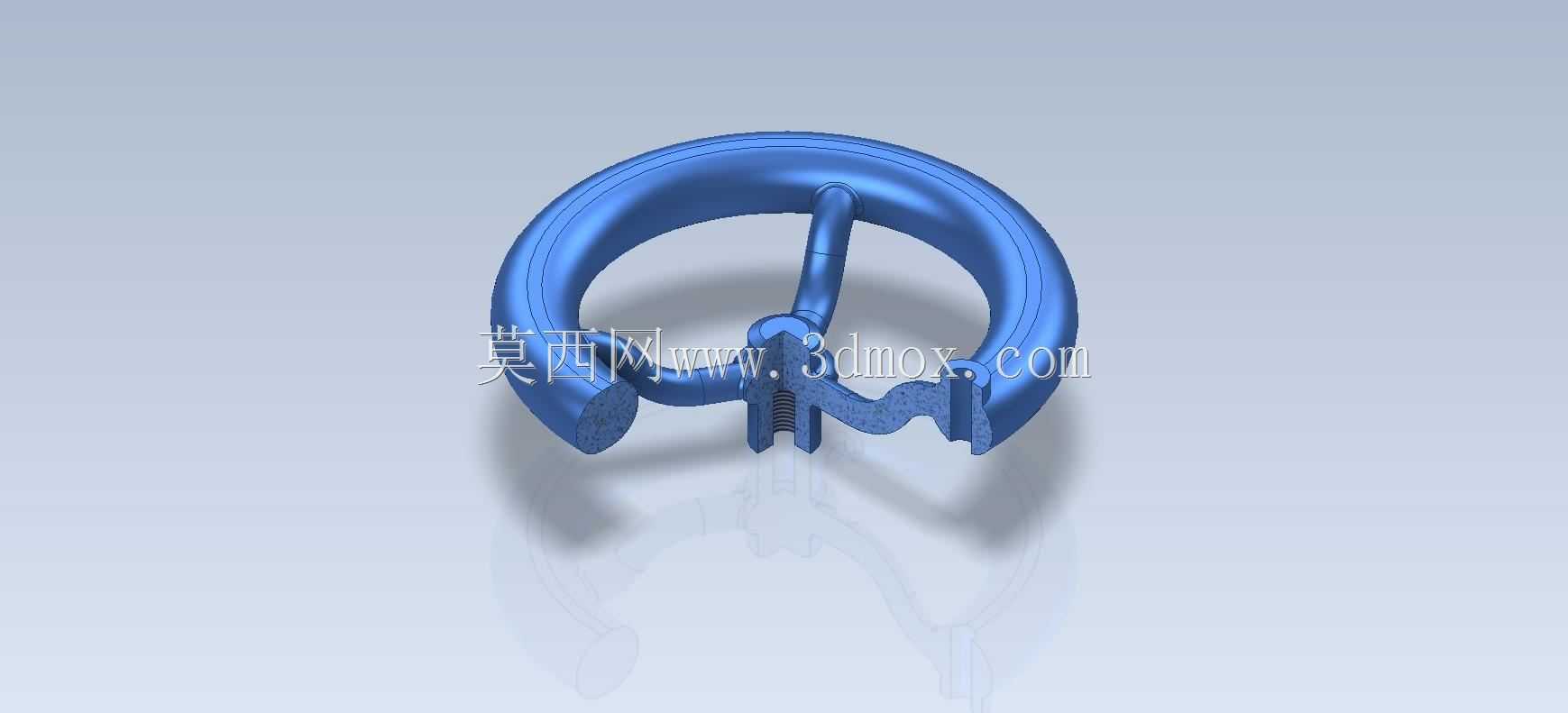

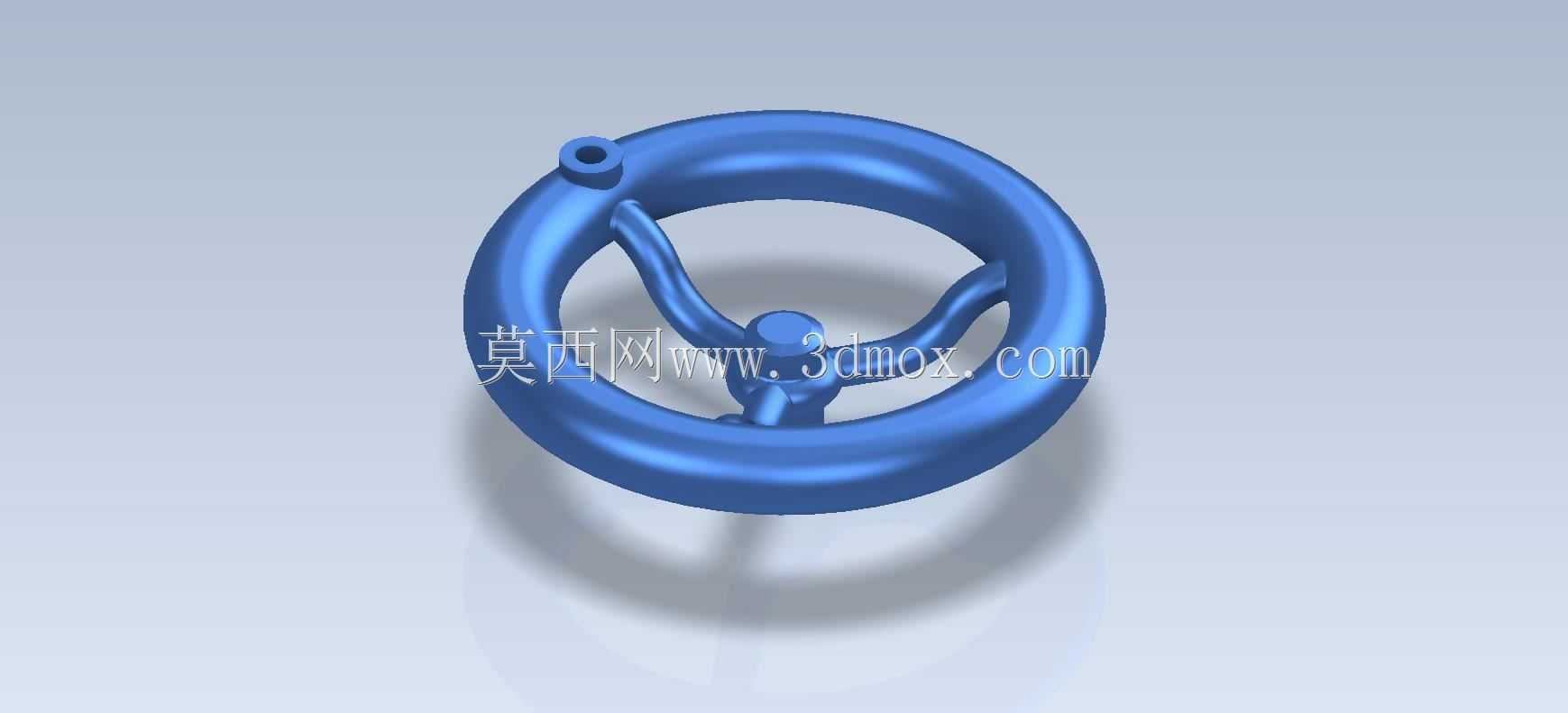

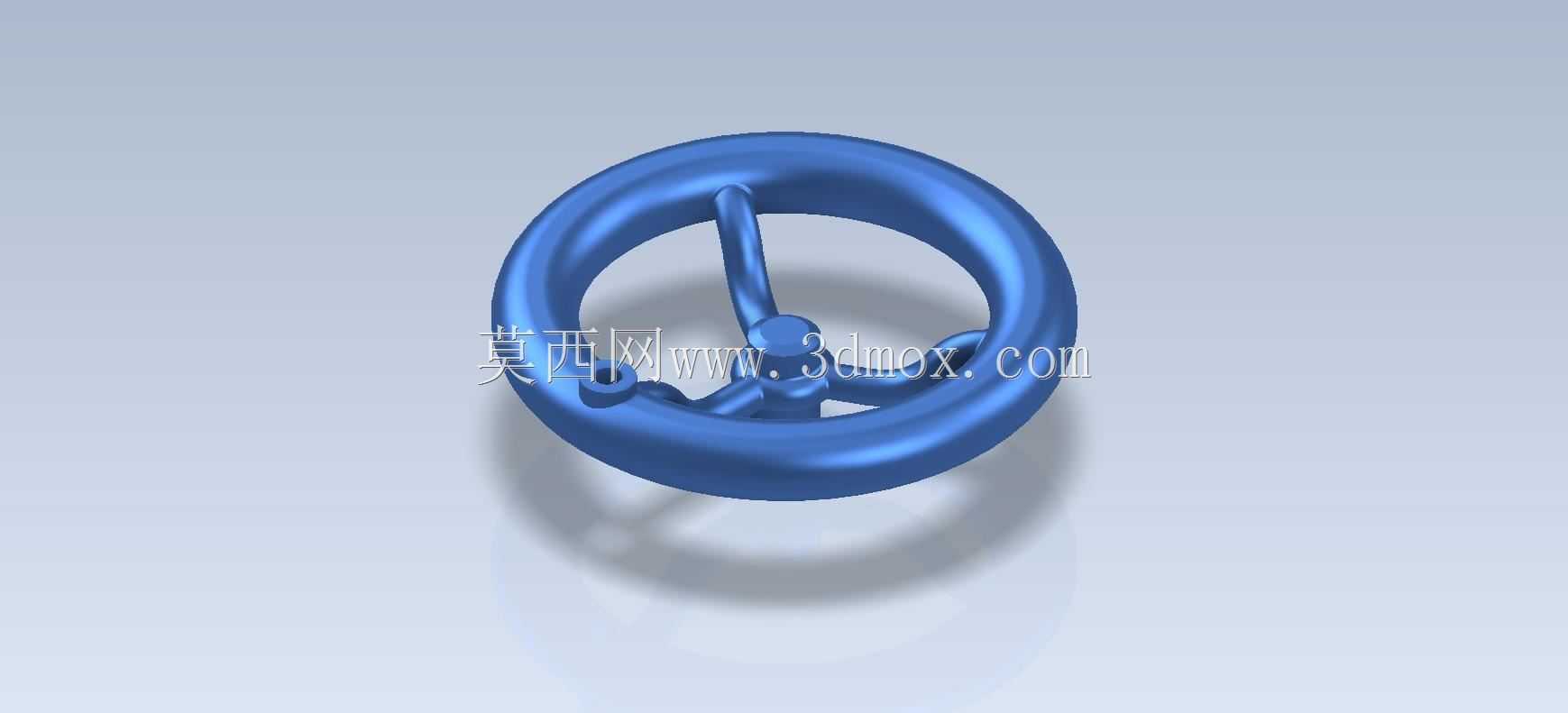

  从功能特性来看,该手轮采用三根辐条均匀连接中心轮毂与外圈轮缘的结构,辐条沿中心呈120度夹角分布,这种排布方式可以在保证整体结构强度的前提下,尽可能减少材料用量,降低手轮自身的转动惯量,操作人员转动手轮时不需要克服过大的自重惯性,微调操作时的手感会更轻盈。轮缘采用圆润的环形截面设计,握持时不会出现硌手的棱角,长时间操作也不容易产生手部疲劳,中心轮毂位置做了凸起的轴接结构,预留了与传动轴配合的安装空间,安装时可以直接通过键连接或者过盈配合的方式与操控轴固定,不需要额外设计复杂的连接转接件。

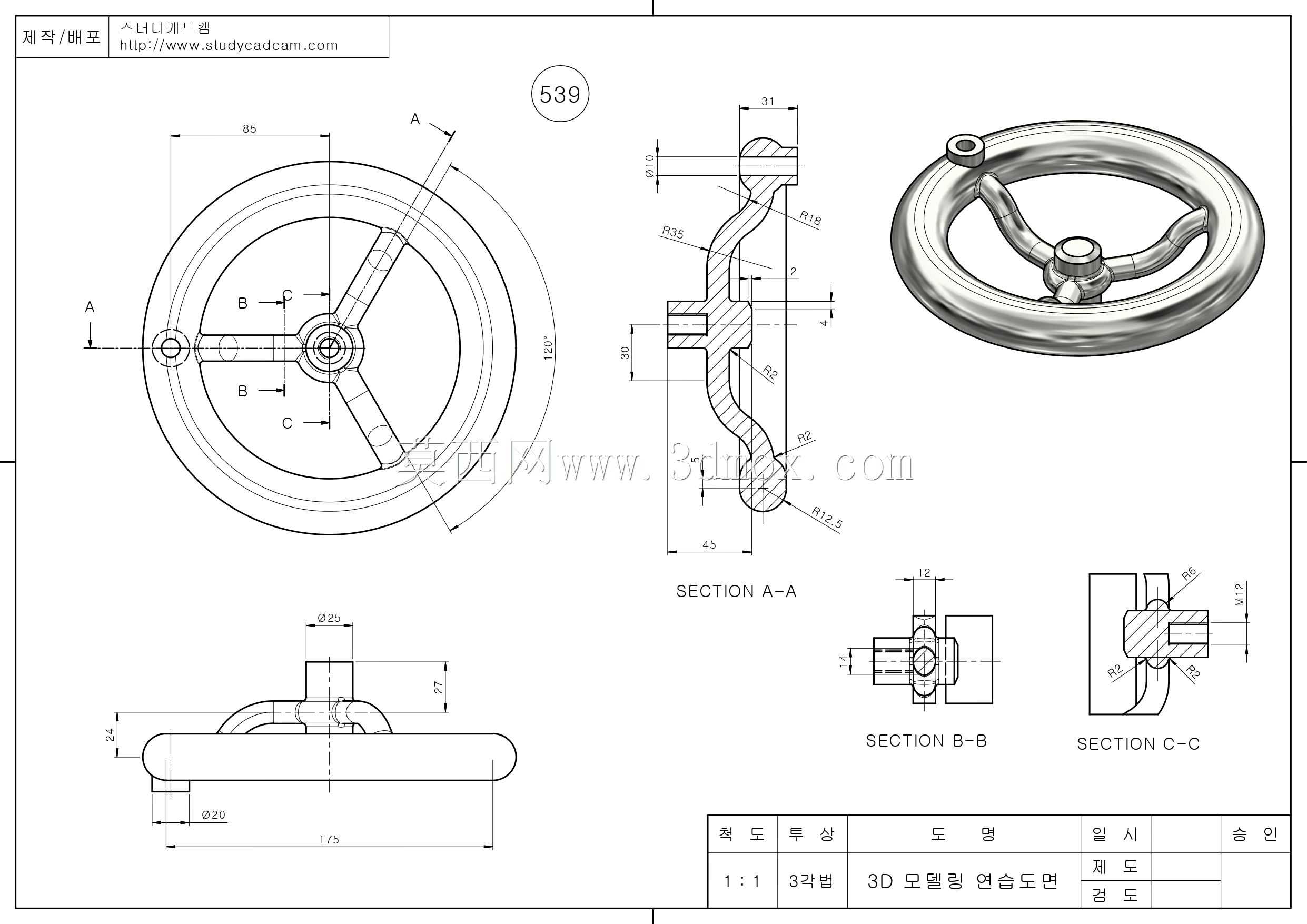

  设计这类手轮结构的时候,首先要明确的是安装边界的尺寸约束,需要根据配套设备的安装轴径确定中心轮毂的内孔尺寸,轮毂的外径要保证足够的壁厚,满足传递扭矩时的强度要求,避免长期承受扭转力出现轮毂开裂的问题。轮缘的直径尺寸需要结合操作力矩的需求确定,需要的操作力矩越大,轮缘的直径就要做的越大,利用杠杆原理降低操作人员需要施加的握持力,当然也要兼顾设备周边的安装空间,不能出现手轮转动时与周边设备结构干涉的问题。辐条的截面形状一般采用圆形或者椭圆形,一方面是降低铸造或者注塑成型时的应力集中,另一方面也能减少辐条位置的应力集中点,避免承受大扭矩时辐条与轮毂、轮缘的连接位置出现断裂。

  在实际的工程应用中,这类手轮的材质选择会根据使用场景调整,普通工业设备上的手轮多采用铸铁材质,表面做喷塑或者烤漆处理,成本低且强度足够,在一些有轻量化需求或者防腐要求的场景下,也会采用铝合金压铸或者工程塑料注塑成型,塑料材质的手轮还会在轮缘位置做防滑纹理,提升握持时的摩擦力,手上沾有少量切削液或者油污的时候也不容易打滑。安装的时候要注意手轮与轴的配合公差,过松的话长期使用会出现键槽磨损、手轮晃动的问题,过紧则会导致安装拆卸困难,后期维护更换不便。另外手轮安装完成后要做动平衡校验,尤其是高速转动的调节手轮,避免转动时出现偏心抖动,影响操控精度。

  很多初学者在练习这类环形辐条类零件建模的时候,容易忽略结构连接处的圆角过渡,直接做直角连接,实际生产中直角位置会存在严重的应力集中,承受载荷的时候很容易从连接位置断裂,所以在辐条与轮缘、轮毂的连接位置都要做足够半径的圆角过渡,分散应力。另外轮缘的环形轨迹要保证圆度,转动的时候不能出现偏摆,否则操作人员握持的时候会有明显的顿挫感,影响操控体验。中心轮毂的轴孔要与轮缘的中心保持严格同轴,否则安装后手轮转动会出现偏心,不仅影响手感,长期使用还会加剧安装轴的磨损,降低整个操控机构的使用寿命。
