铣床尾架本体基础练习结构件

　　在常规卧式铣床的功能拓展体系里，尾架本体是承担长轴类工件装夹支撑的核心承载构件，日常车间里加工长度超过工作台卡盘夹持行程的轴类、杆类零件时，尾架上配套的顶尖会顶持在工件端面的中心孔内，抵消铣削过程中刀具接触工件产生的径向切削力，避免长工件因悬臂过长出现振颤、让刀，甚至工件飞出的安全隐患，是铣床加工细长类零件时必不可少的配套结构件。

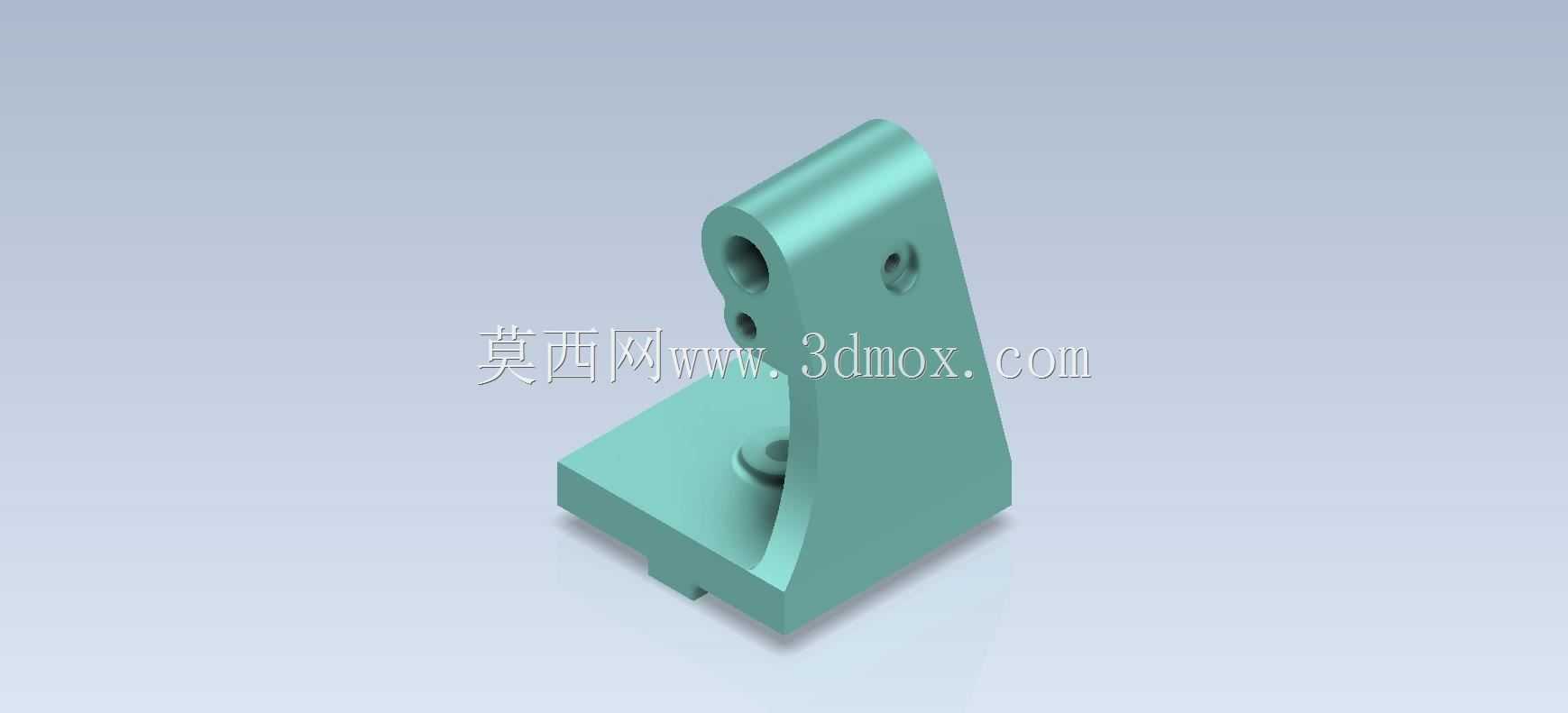

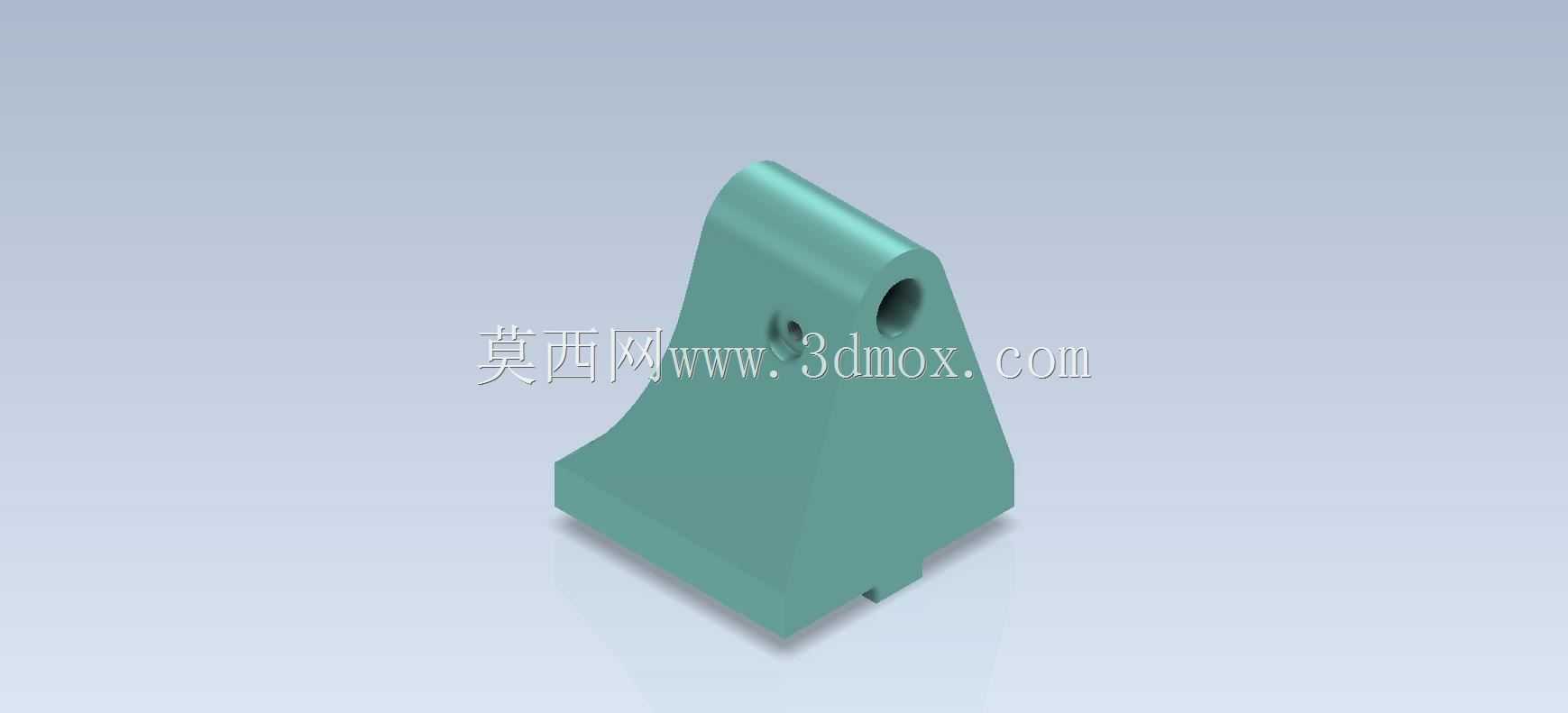

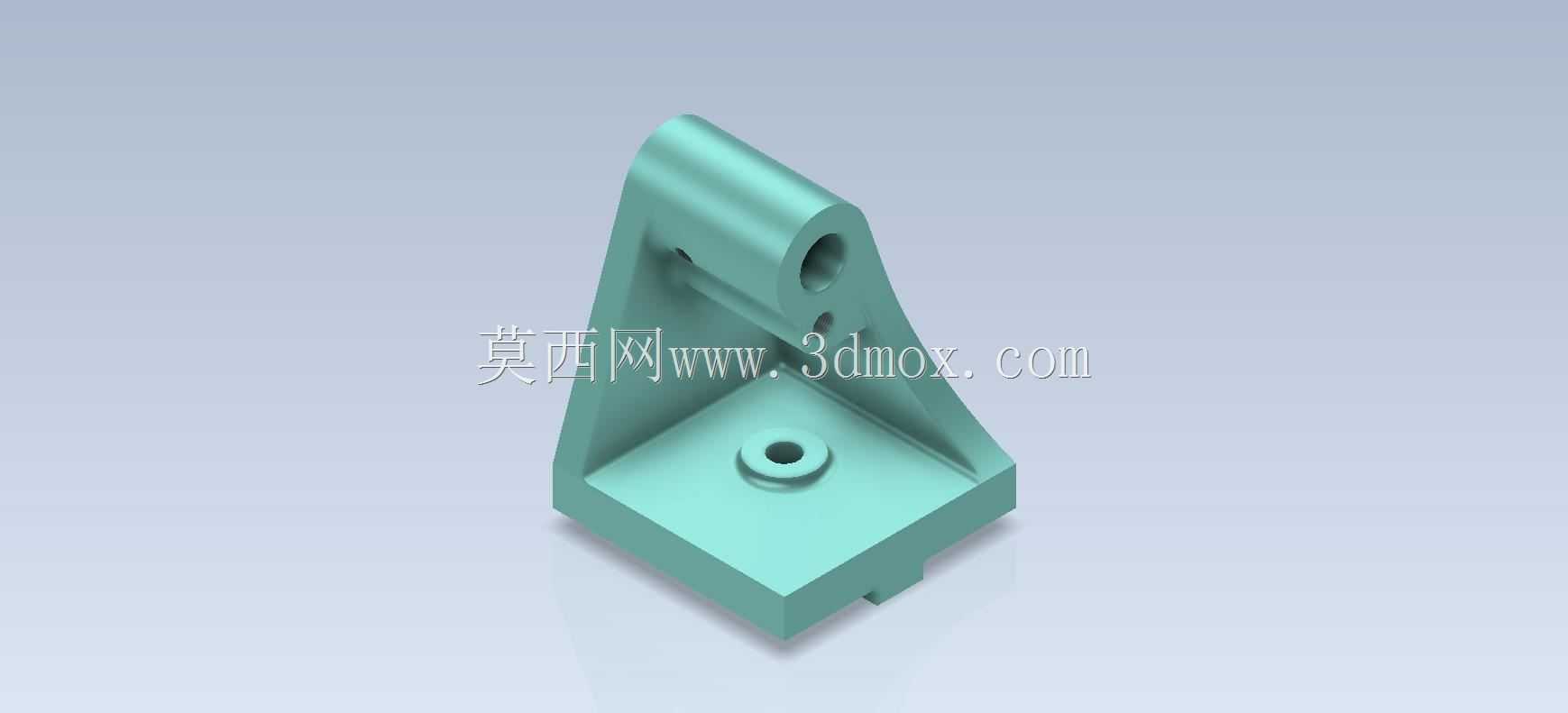

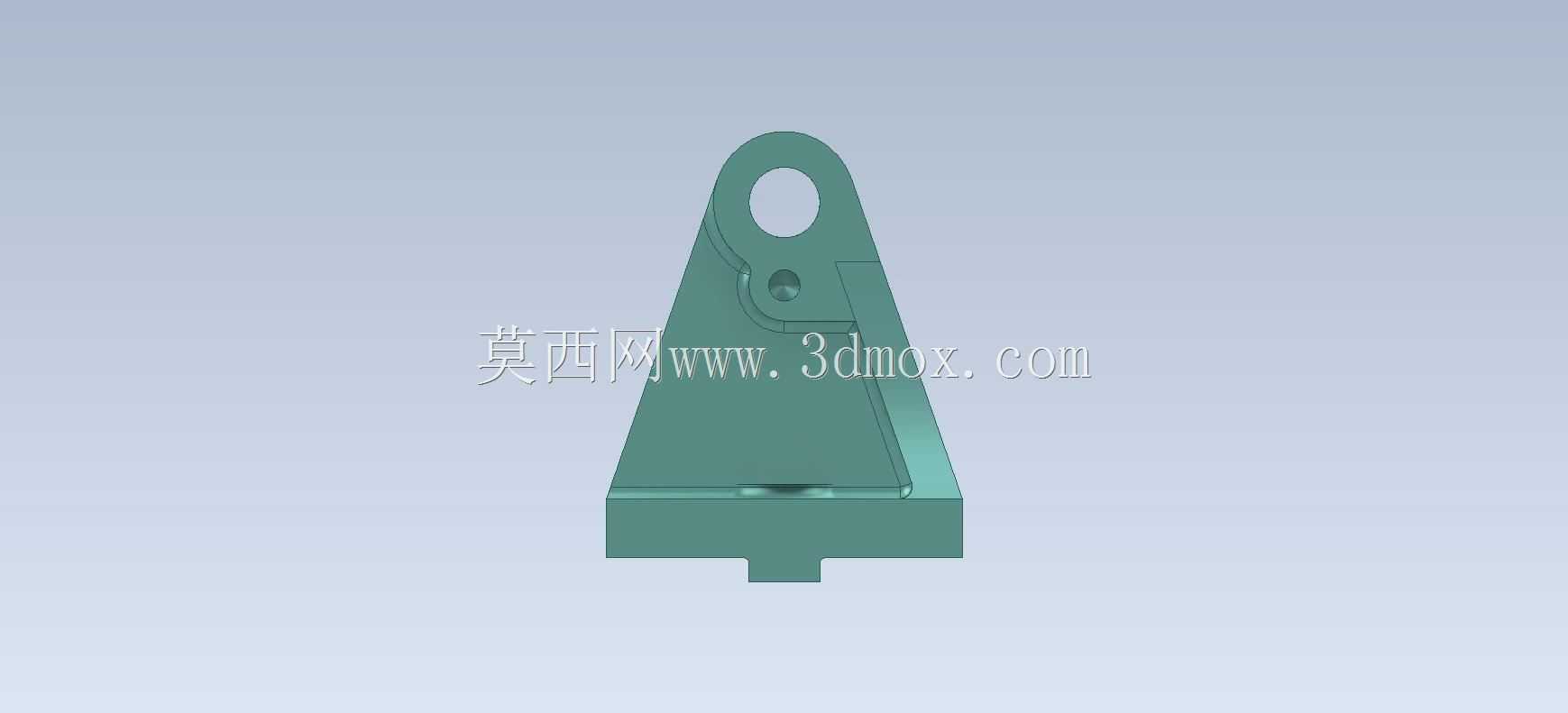

　　从实际安装边界来看，这个尾架本体的底部是带定位凸台的方形安装座，安装座上预留的沉头孔位置完全匹配铣床工作台面上的标准T型槽间距，安装时不需要额外做转接板，直接用T型螺栓就能把本体锁紧在工作台的任意轴向位置，适配不同长度工件的支撑需求；底部凸台的设计是为了卡入工作台T型槽的导向间隙里，避免锁紧螺栓受剪切力，长期使用后出现安装偏移的问题。本体向上延伸的立板部分做了三角形加强筋结构，筋板从安装座上表面一直延伸到上部的轴套安装位，这个结构不是随意添加的，铣削加工时切削力会通过顶尖传递到上部的轴套位置，三角形筋板能把垂直方向和水平方向的载荷直接传导到底部安装座，避免立板受侧向力出现弯曲变形，很多新手做练习建模时容易忽略筋板的过渡圆角，实际加工中直角过渡的位置会存在严重的应力集中，反复受冲击载荷后很容易从根部开裂，所以筋板和立板、安装座的衔接位置都做了R3的圆角过渡，分散应力集中点。

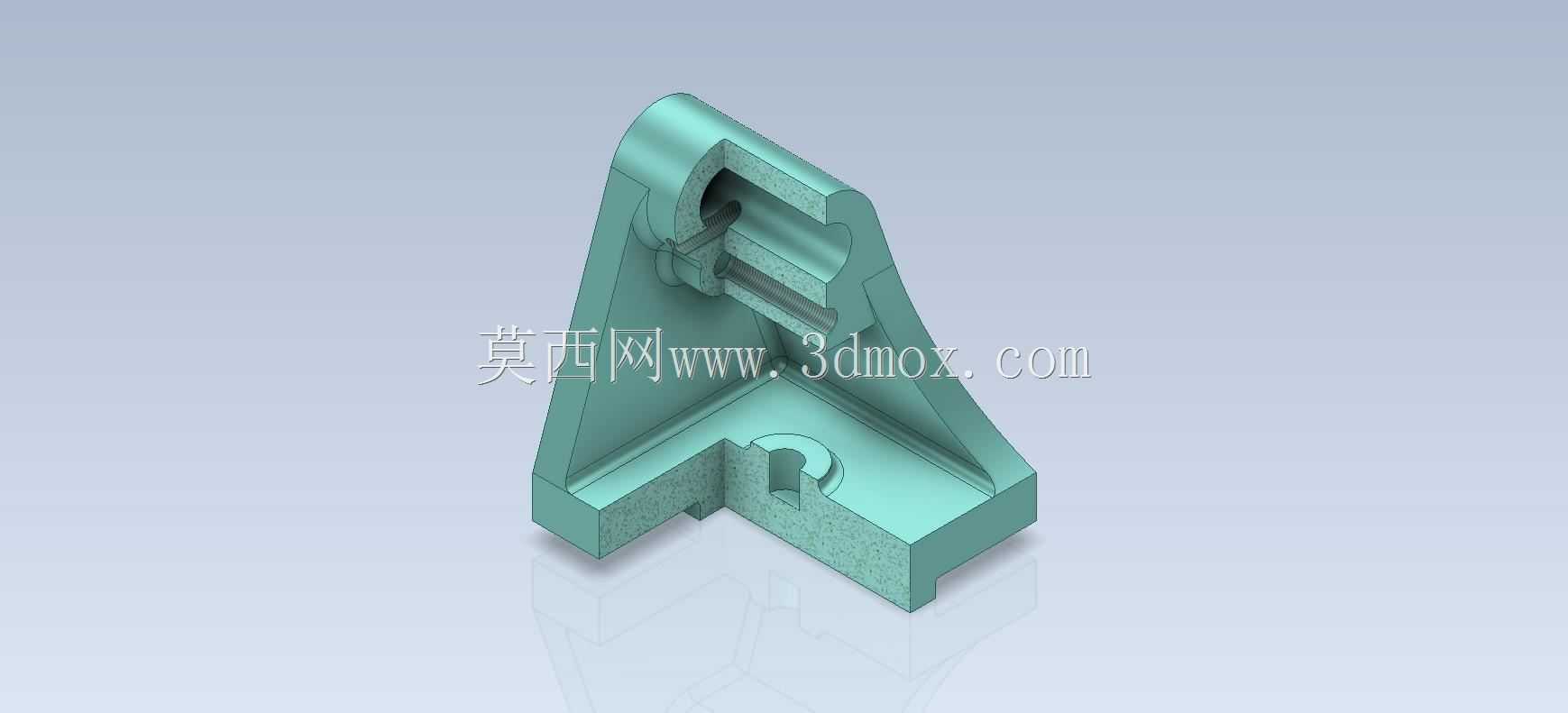

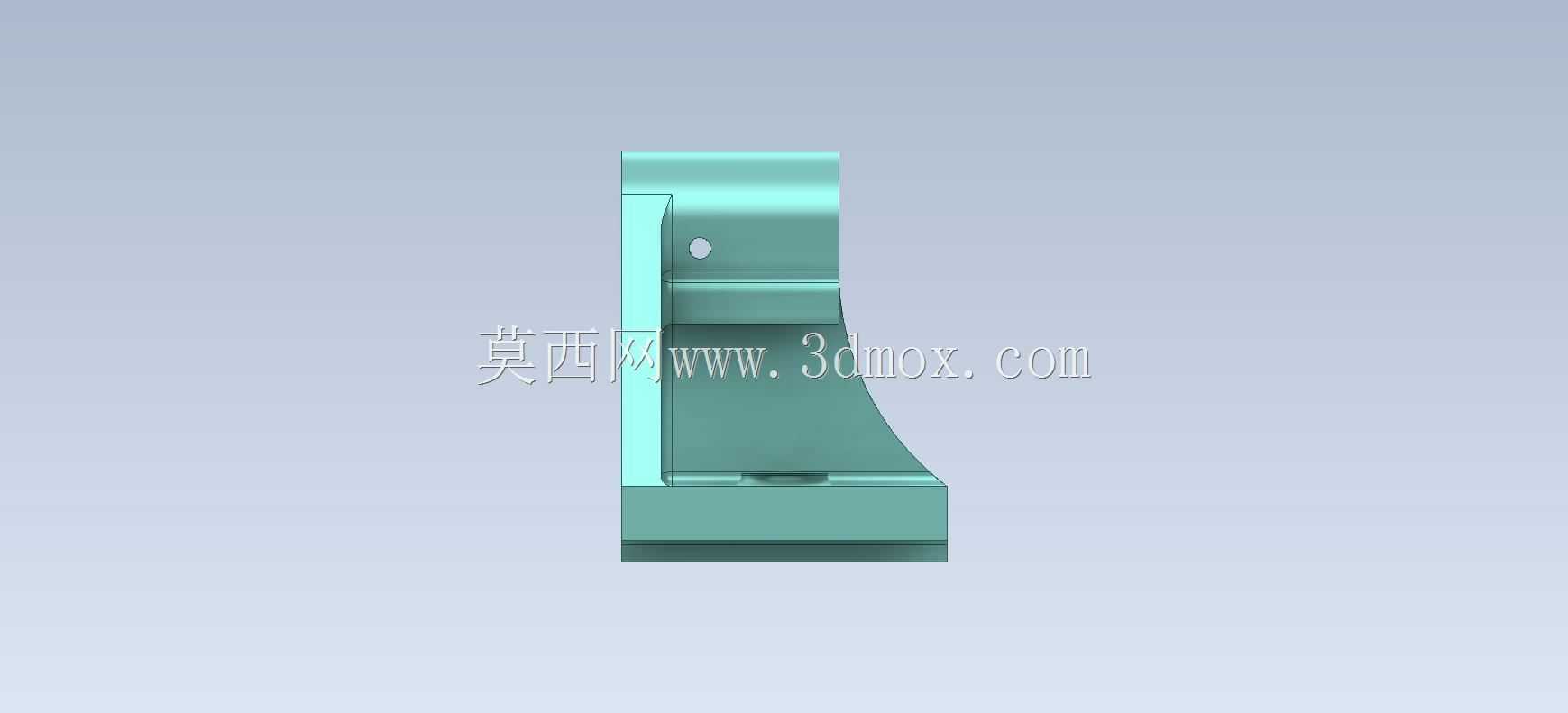

　　上部的轴套安装孔是整个零件的核心功能位，这个孔的轴线和底部安装面的平行度公差要求控制在0.02mm以内，不然顶尖装上去之后会出现轴线偏移，顶持工件时中心孔接触不均匀，加工出来的工件会出现同轴度超差的问题；孔壁上预留的径向锁紧螺孔，是用来固定插入孔内的顶尖套筒，调整好顶尖的伸出长度之后，拧紧紧定螺钉就能锁死套筒位置，承受加工时的轴向顶持力。立板侧面预留的两个阶梯孔，是用来安装尾架的套筒进给调节机构，日常使用时转动调节手轮就能带动套筒沿轴向移动，调整顶尖的顶持松紧度，不需要整体挪动尾架的安装位置，操作效率更高。

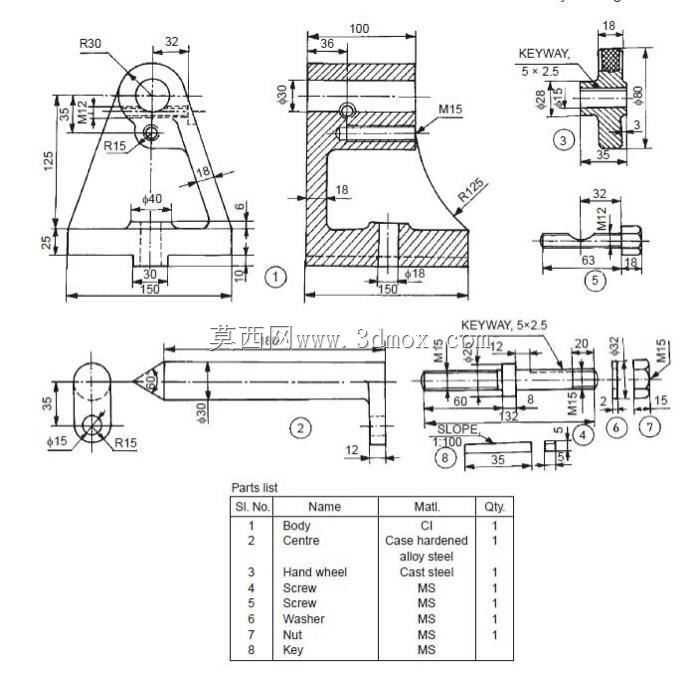

　　做这类基础零件的建模练习时，不能只照着外形画个大概，要先理清每个结构对应的实际功能：比如安装座上的沉头孔为什么要做在那个位置，是为了让螺栓锁紧点的分布更合理，锁紧后安装座不会出现翘曲；上部的孔为什么要做成通孔而不是盲孔，是因为套筒需要有足够的伸缩行程，同时方便日常清理孔内积存的切屑和切削液，避免杂物卡滞导致套筒移动不畅。很多初学者建模时容易把各个结构的位置关系搞错，比如轴套孔的中心高要和铣床主轴的中心高完全一致，不然顶持工件时工件会出现倾斜，加工出来的轴类零件会有锥度，这个尺寸是和机床本身的参数严格匹配的，不能随意改动。

　　从加工工艺的角度来看，这个零件的毛坯一般选用铸铁件，因为铸铁的减震性好，能吸收铣削过程中的振动，让支撑更稳定；加工时要先铣平底部安装面，再以安装面为基准加工上部的轴套孔，保证孔的轴线和安装面的平行度，之后再加工各个螺孔、加强筋的过渡面，最后做表面的去毛刺处理。日常车间维护时，要定期检查安装座和工作台的贴合面有没有切屑垫入，避免安装倾斜导致支撑精度下降，轴套孔内要定期加注润滑脂，减少套筒移动时的磨损，延长尾架的使用寿命。

　　这类基础结构件看起来外形简单，实则每个尺寸、每个结构都对应着实际加工中的功能需求，做三维建模练习时不能只追求外形相似，要结合实际的机床使用场景去理解每个结构的设计逻辑，才能真正掌握机械结构设计的核心思路，而不是只会照着图纸描线画图。
