弹出器底座支撑结构三维练习构件

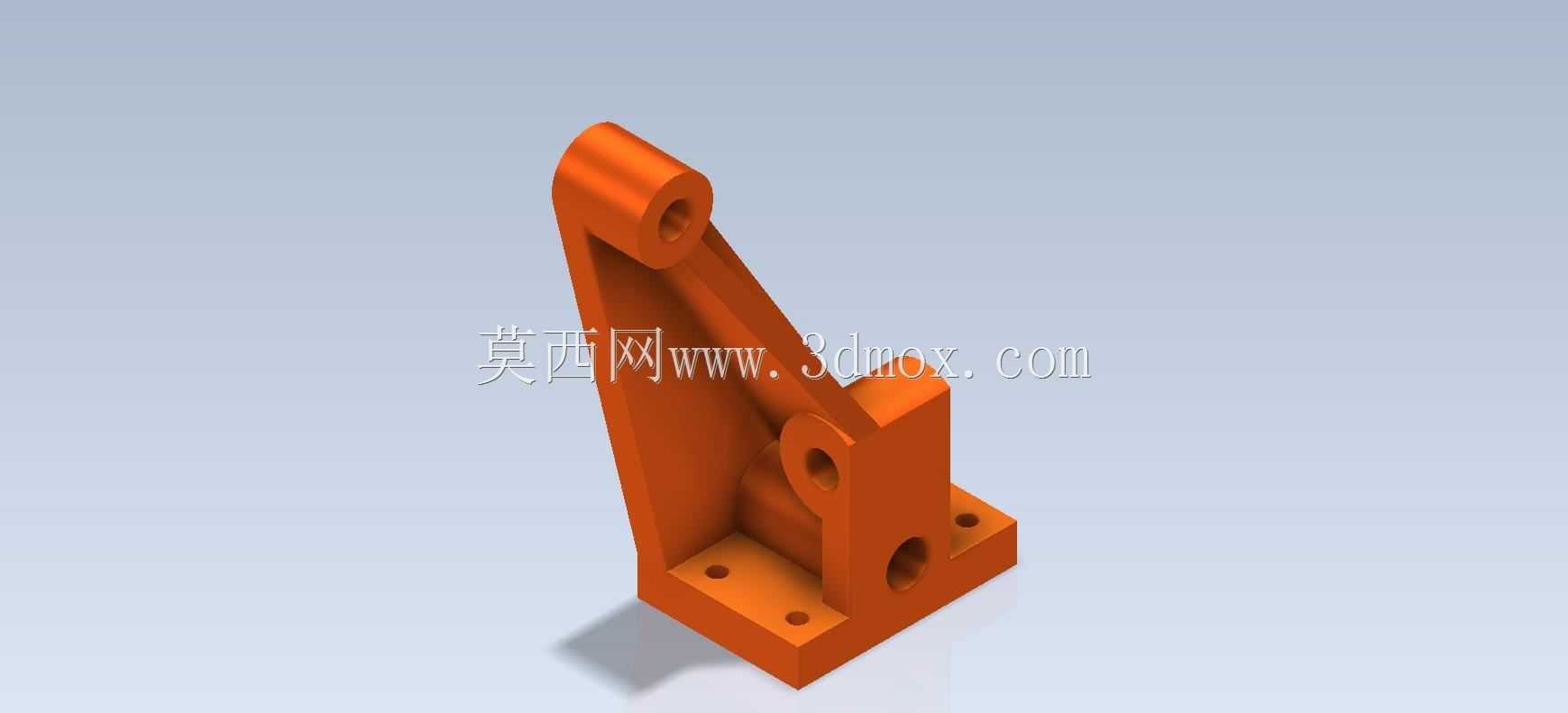

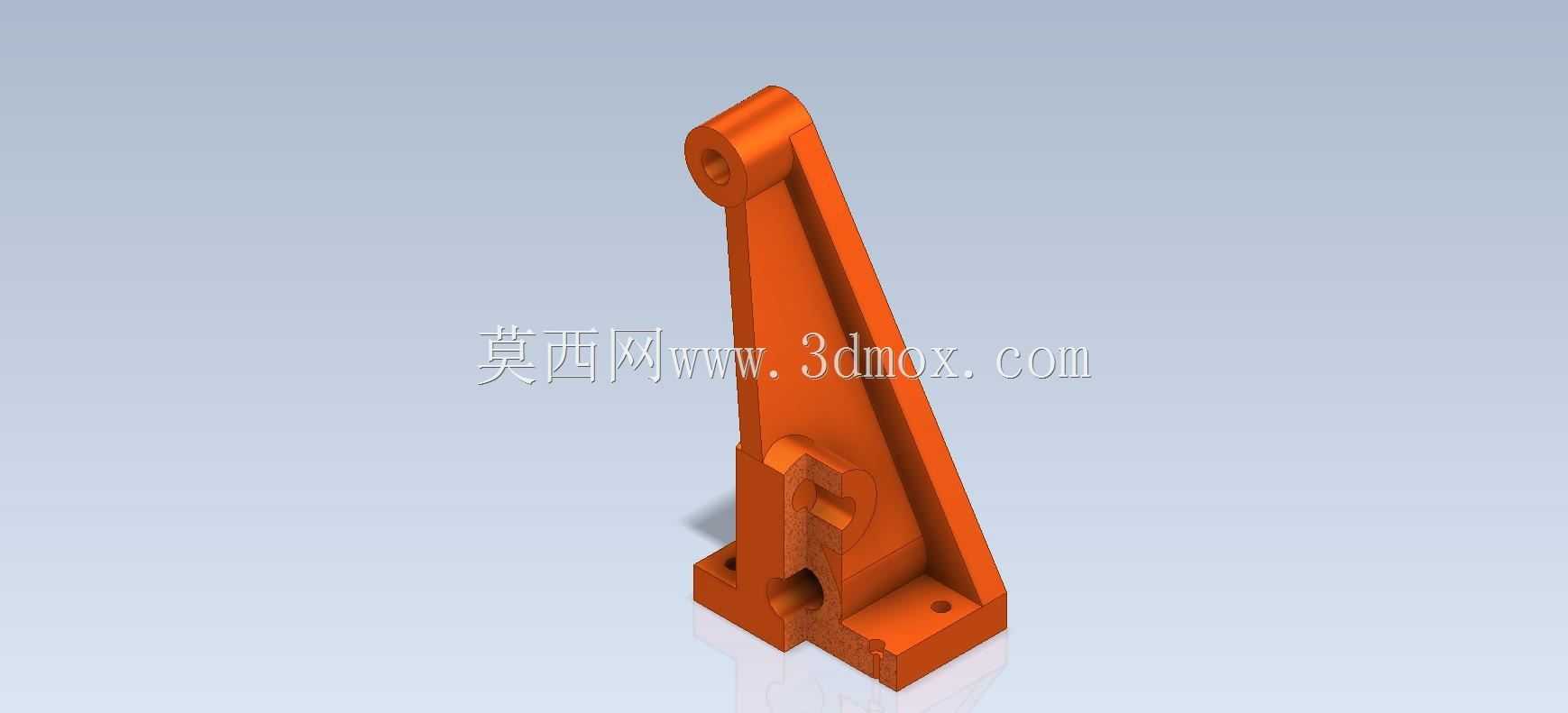

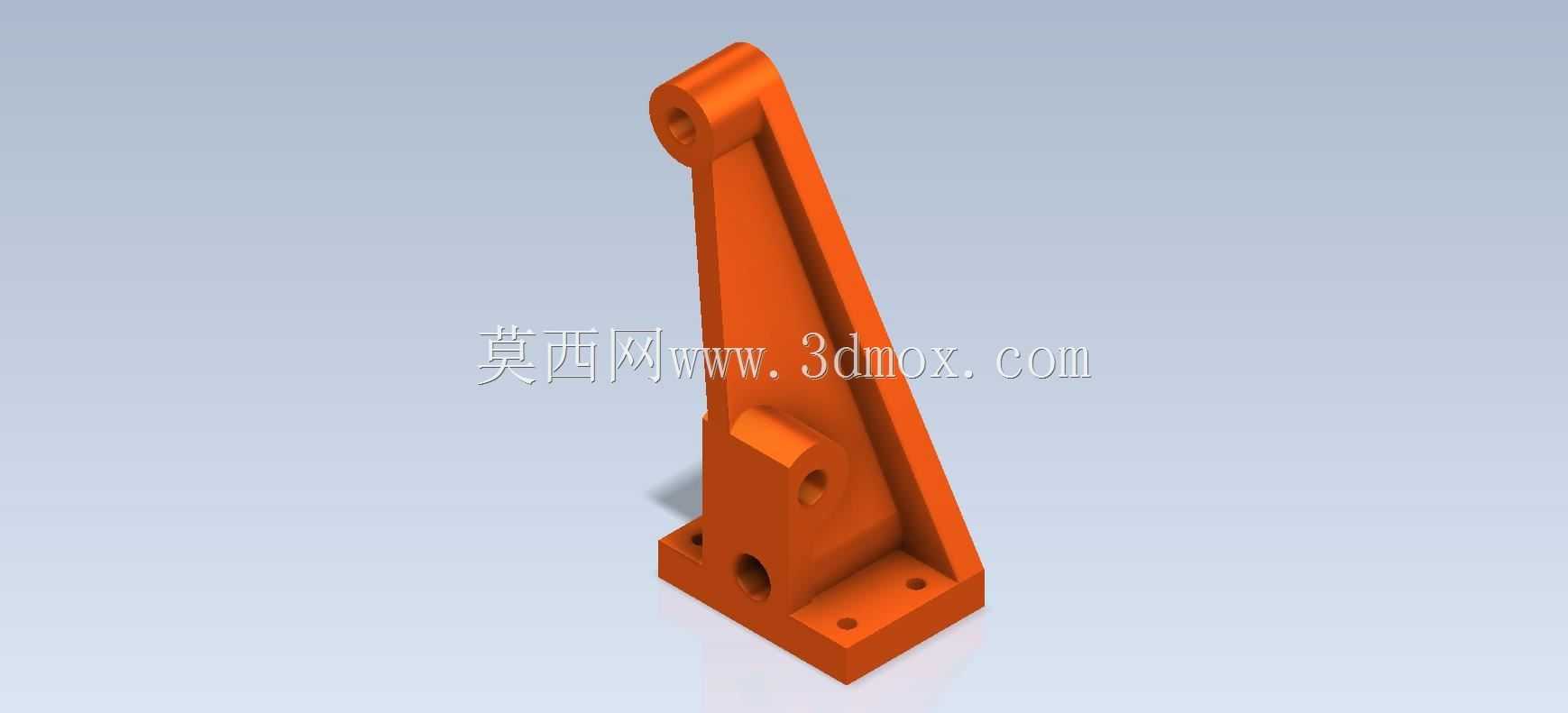

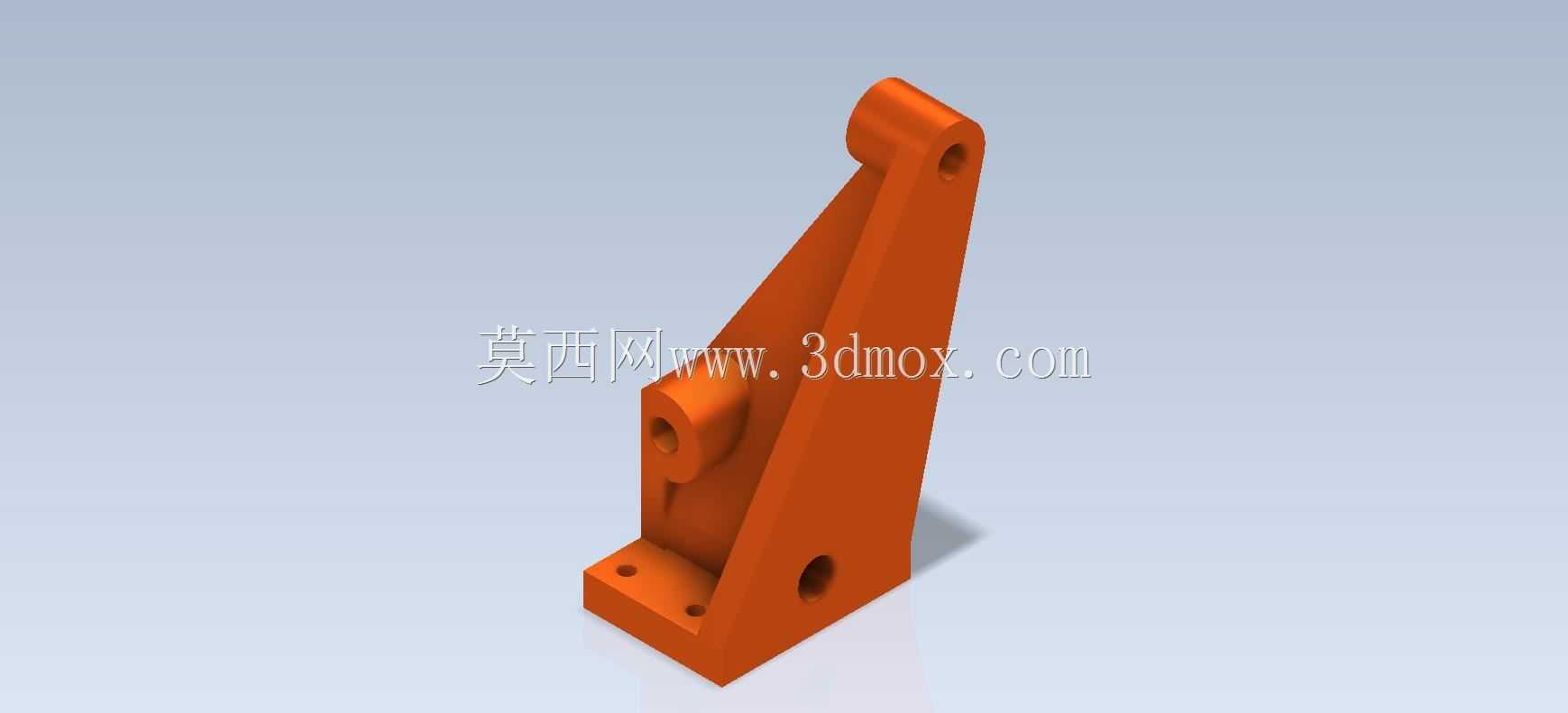

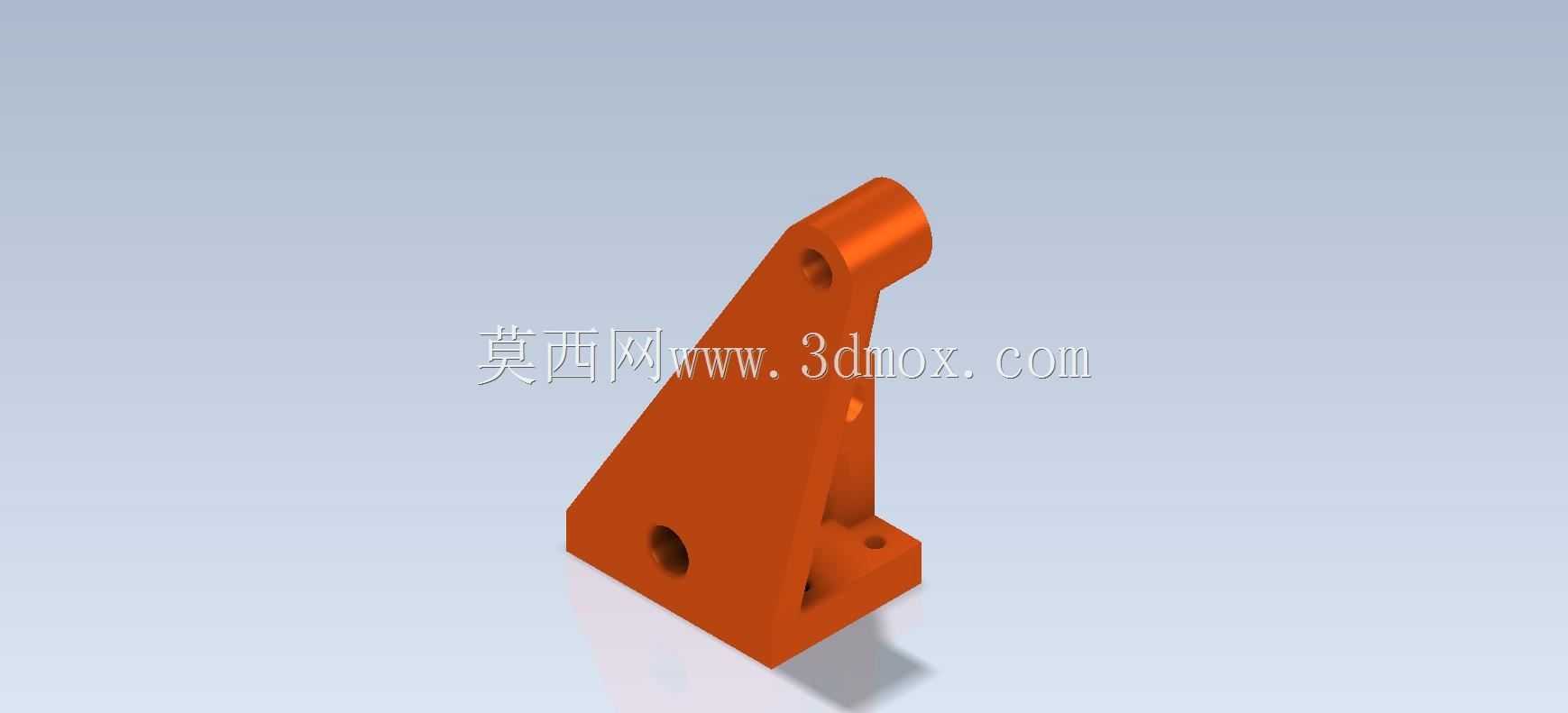

　　这类斜置式支撑底座构件，常见于小型自动化送料机构、轻载弹出定位工位中，作为弹出执行元件的承载基体，承担整个弹出动作过程中的载荷传递、位置保持功能，在小型装配线的工件顶出工位、工装夹具的侧向弹出定位模块、小型检测设备的试样推送机构里都能见到同结构原理的应用。从结构功能来看，构件底部为带安装孔的方形法兰基座，法兰面上预留了四个沉头安装孔位，可通过内六角螺栓直接固定在设备安装基板上，基座侧面还开有横向贯通孔，既可以作为定位销孔实现快速对位安装，也能穿装锁紧杆实现基座的侧向防松，避免长期受交变载荷出现螺栓松动移位。上部斜向延伸的支撑臂为变截面结构，从基座处的宽截面逐渐收窄至顶端，顶端设置带同轴通孔的铰接耳座，耳座孔内可装配铰接销轴，

　　连接弹出摆臂或者推杆类执行件，支撑臂中段还设置了带凸台的侧向安装位，可用来固定弹出动作的限位块、复位弹簧座或者小型行程触发元件，不用额外在支撑臂上钻孔攻丝，减少现场装配的加工工作量。设计这类构件的时候，首先要核算弹出动作的载荷方向，因为弹出过程中推杆对耳座的作用力并非完全沿支撑臂轴向，会存在垂直于臂身的分力，所以支撑臂与基座的连接位置做了大圆角过渡，避免应力集中导致长期受载出现根部断裂，斜臂的倾斜角度是匹配弹出动作的行程轨迹确定的，要保证铰接点的运动轨迹刚好覆盖工件的弹出位移量，同时不会和周边的工装、工件产生运动干涉。安装边界方面，底部法兰的安装孔位间距适配常规的工业铝型材槽距，不管是固定在铝型材搭建的工装台架上，

　　还是固定在钢板加工的设备基板上都能直接对位，不需要额外加工转接板；顶端耳座的通孔直径适配常用的小型铰接销轴规格，和标准的推杆、摆臂配件可以直接配装，不用二次加工铰孔；构件整体的外轮廓尺寸控制在紧凑范围内，在满足结构强度的前提下尽可能减少占用空间，适合在排布紧凑的多工位工装里使用，不会挤占相邻工位的安装空间。从受力特性来看，整个构件的载荷传递路径非常清晰，顶端耳座承受的弹出反力通过斜臂传递到底部法兰基座，再通过安装螺栓分散到设备基板上，斜臂的截面厚度经过优化，既不会因为截面过薄导致受载变形，也不会因为冗余的材料增加整体重量，侧向凸台的设置刚好对应弹出动作的限位受力点，把限位载荷直接传递到臂身的加强区域，避免凸台受载出现断裂。

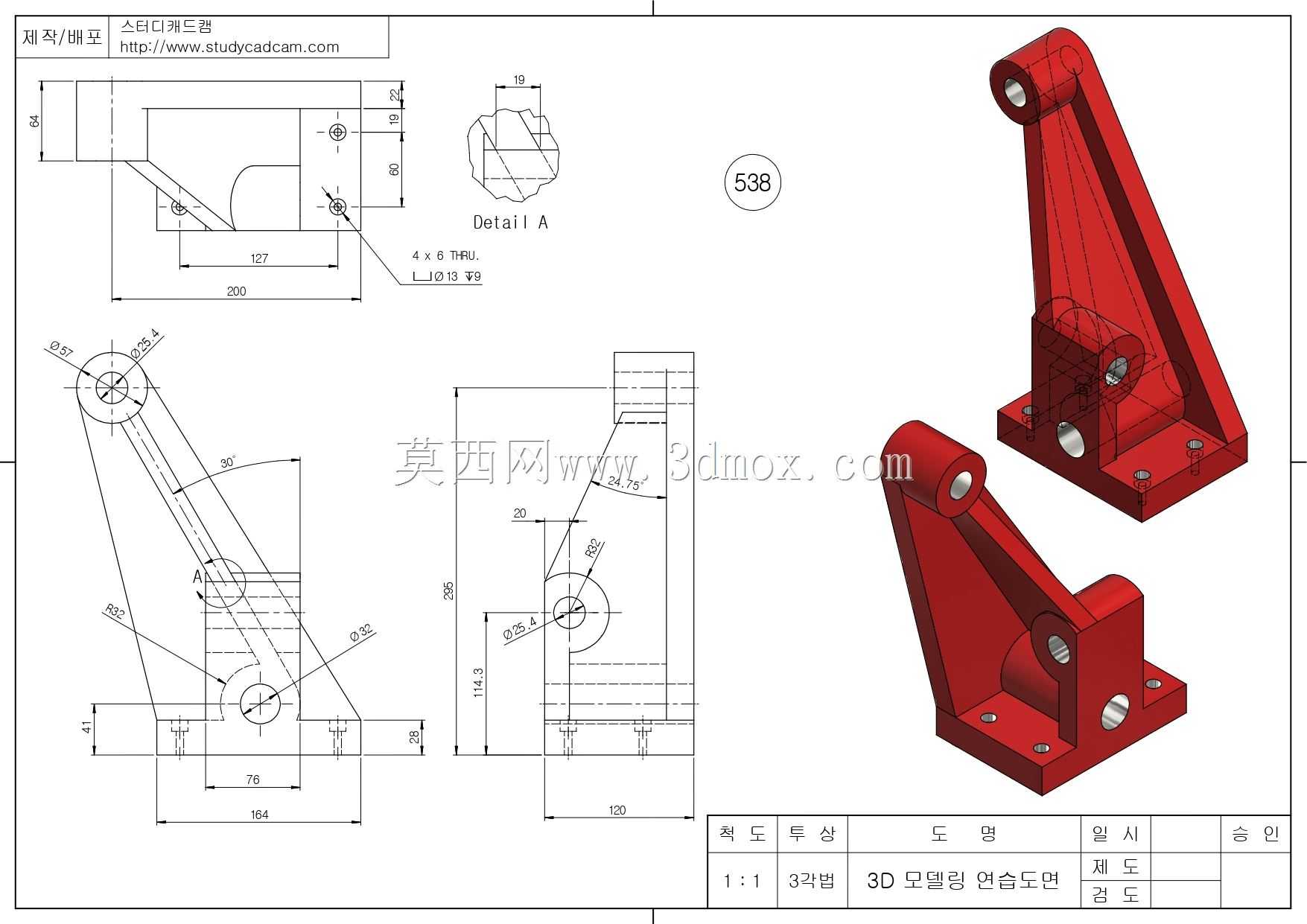

　　这类结构在建模练习中很有代表性，涵盖了法兰基座、斜置拉伸体、铰接耳、侧向凸台、贯通孔、沉头孔等多种常见机械结构特征，能很好地锻炼建模过程中特征顺序规划、基准面选择、装配干涉预判的能力，实际生产中这类零件多采用铝合金铣削加工或者工程塑料注塑成型，根据使用场景的载荷大小选择对应材质，轻载低频次的弹出工位用POM或者ABS材质就能满足使用要求，高频重载的工位则选用6061铝合金做硬质氧化处理，提升耐磨性能和结构强度。
