多法兰带镂空段筒状机械连接座结构

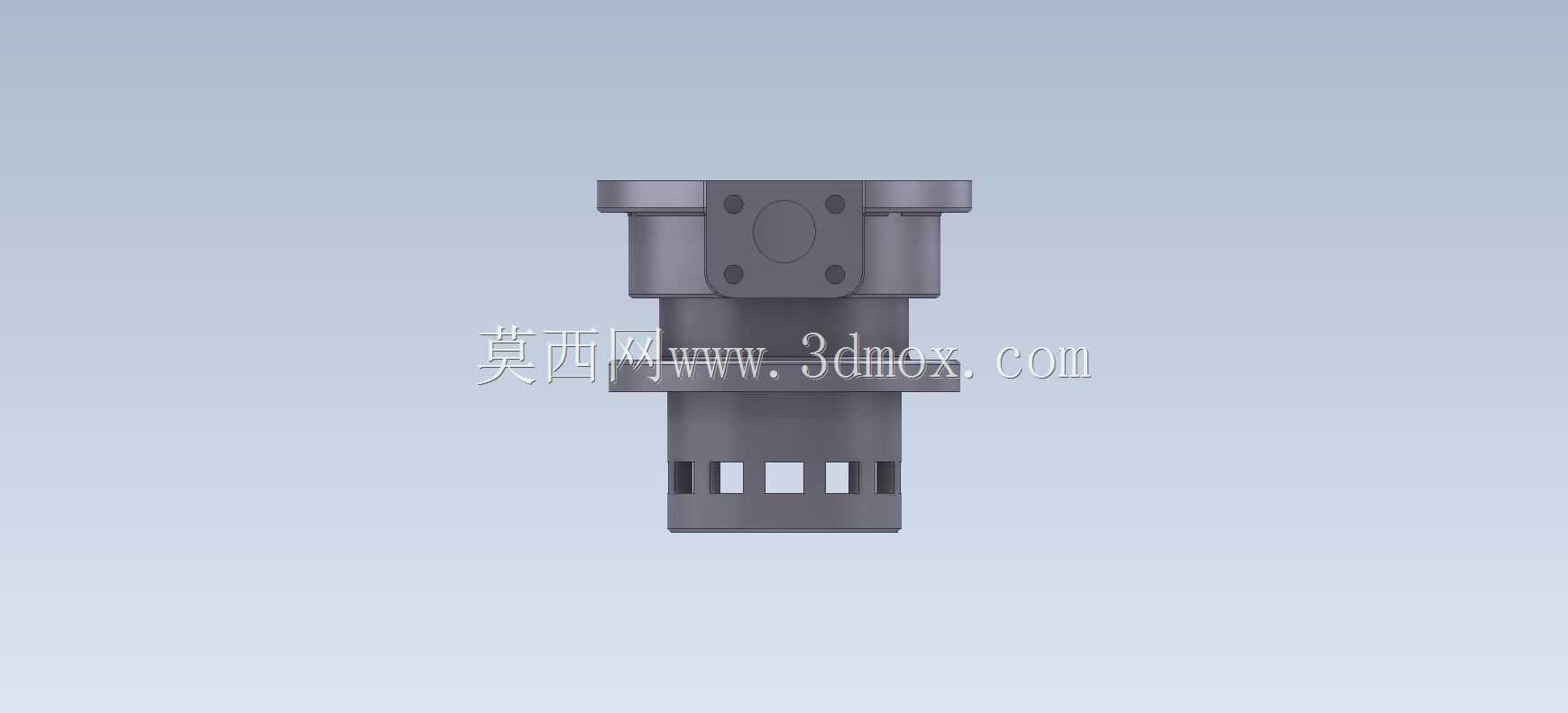

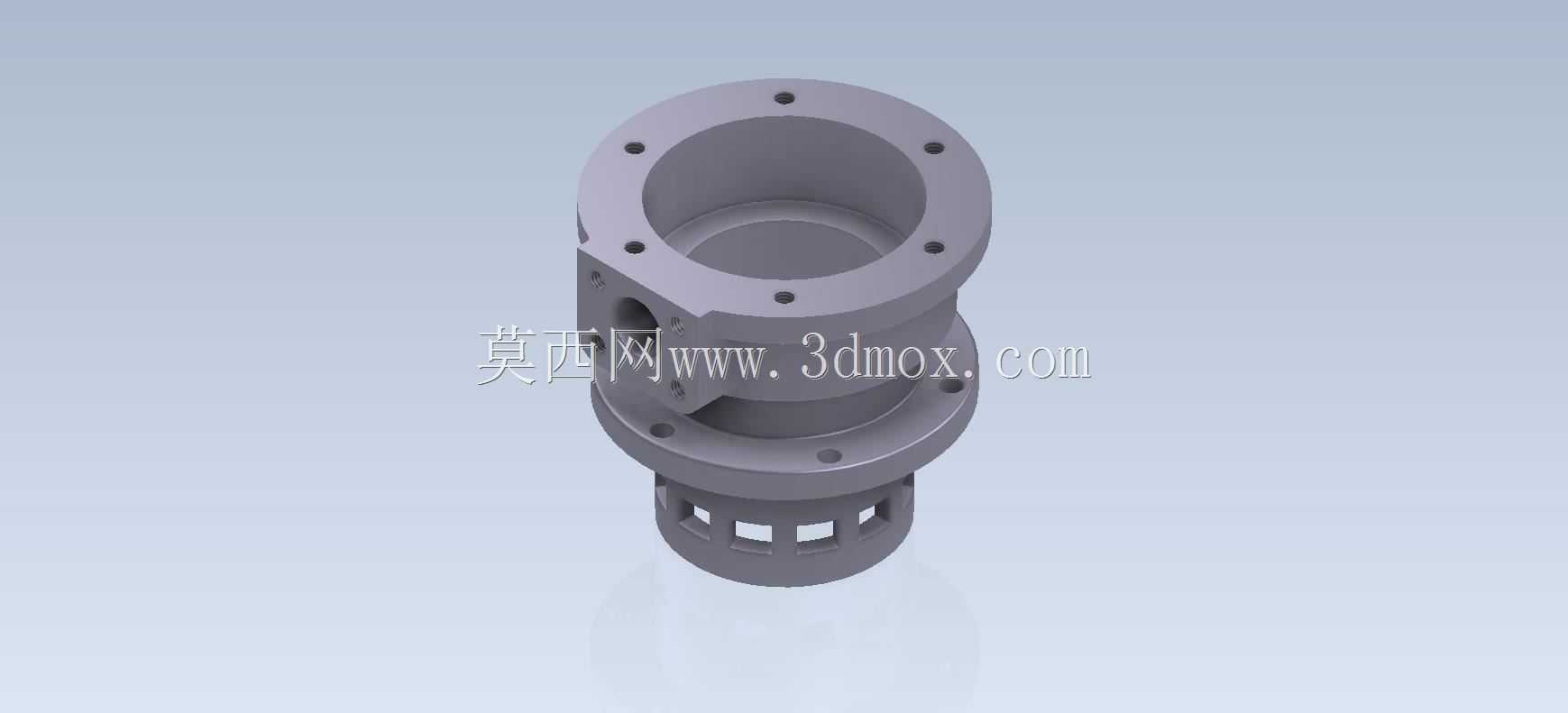

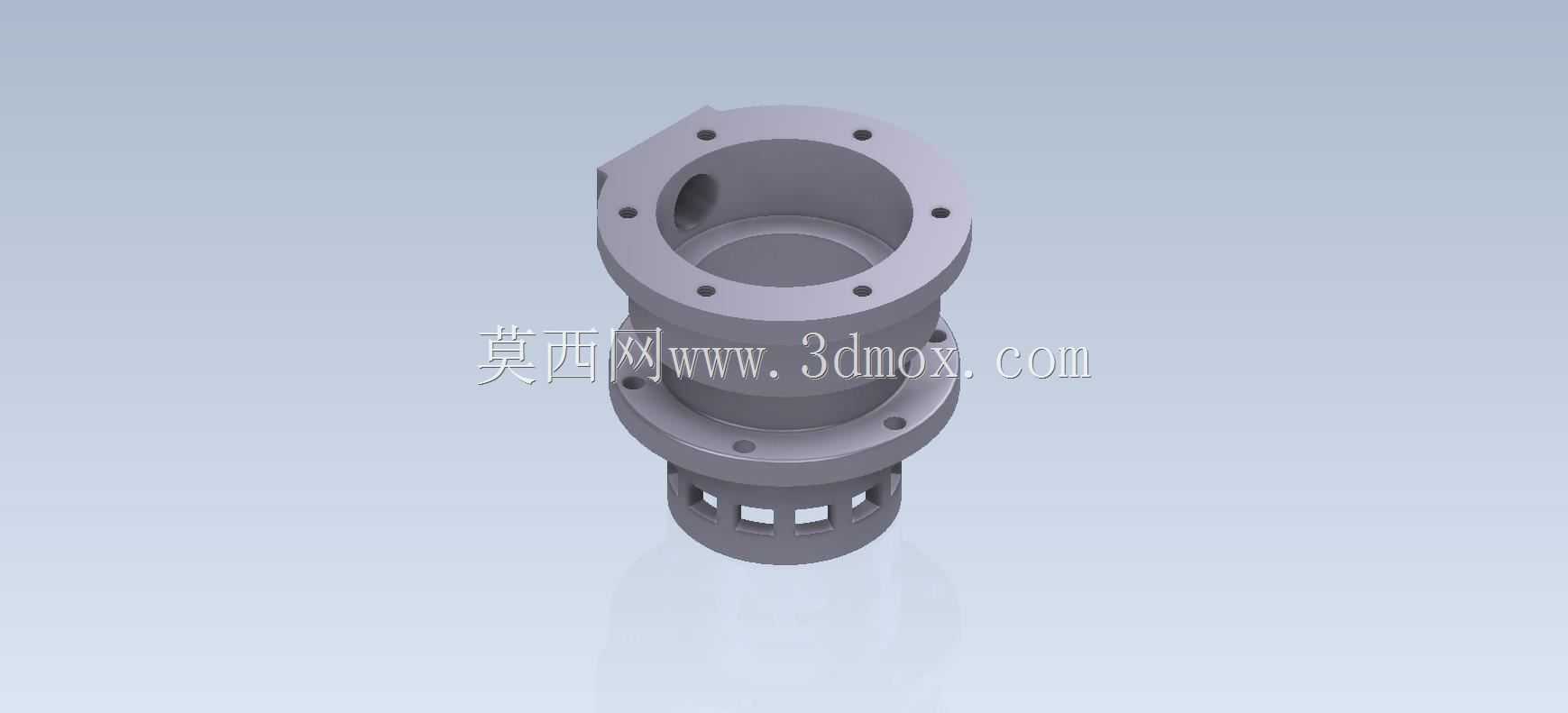

　　这款筒状带多法兰的连接结构件，在流体输送管路系统、回转类动力传输单元、主轴支撑组件中都有广泛的适配场景，日常在泵阀端部的动力衔接段、小型减速机的输出端连接位、气动执行元件的缸体端部固定位都能见到同构型零件的应用，核心作用是实现两个不同直径的回转部件的同轴对接，同时兼顾轴向定位、周向固定以及部分流体介质的通流需求。从结构设计逻辑来看，整体采用阶梯式同轴回转体作为基础构型，上部大直径法兰盘沿圆周均匀分布多个螺栓过孔，这类孔位的排布严格遵循同轴法兰的螺栓分布圆设计规范，孔位数量与孔径匹配常用的六角头螺栓规格，安装时可通过穿装螺栓实现与对接端盖、外部壳体的刚性连接，

　　法兰端面预留的加工余量可在装配时通过配磨保证端面跳动公差满足回转部件的动平衡要求。中部的筒身段做了壁厚均匀化设计，内壁为光滑圆柱面，可适配衬套、密封件的压装需求，筒身侧面预留的径向小孔，可作为润滑油注油孔、压力检测引压孔或者定位销孔使用，设计时孔口做了倒角处理，避免装配时刮伤密封件或者造成应力集中。下部的镂空段是整个零件的功能特色区域，沿圆周均匀开设的矩形通槽，一方面可以减轻零件整体重量，降低回转部件的转动惯量，对于高速回转的工况来说，更低的转动惯量能减少启停阶段的动力冲击，提升传动平稳性；另一方面这些通槽可以作为流体的通流通道，当该零件用在泵类产品的叶轮腔端部、或者过滤组件的支撑座时，介质可以通过这些槽体顺利流通，

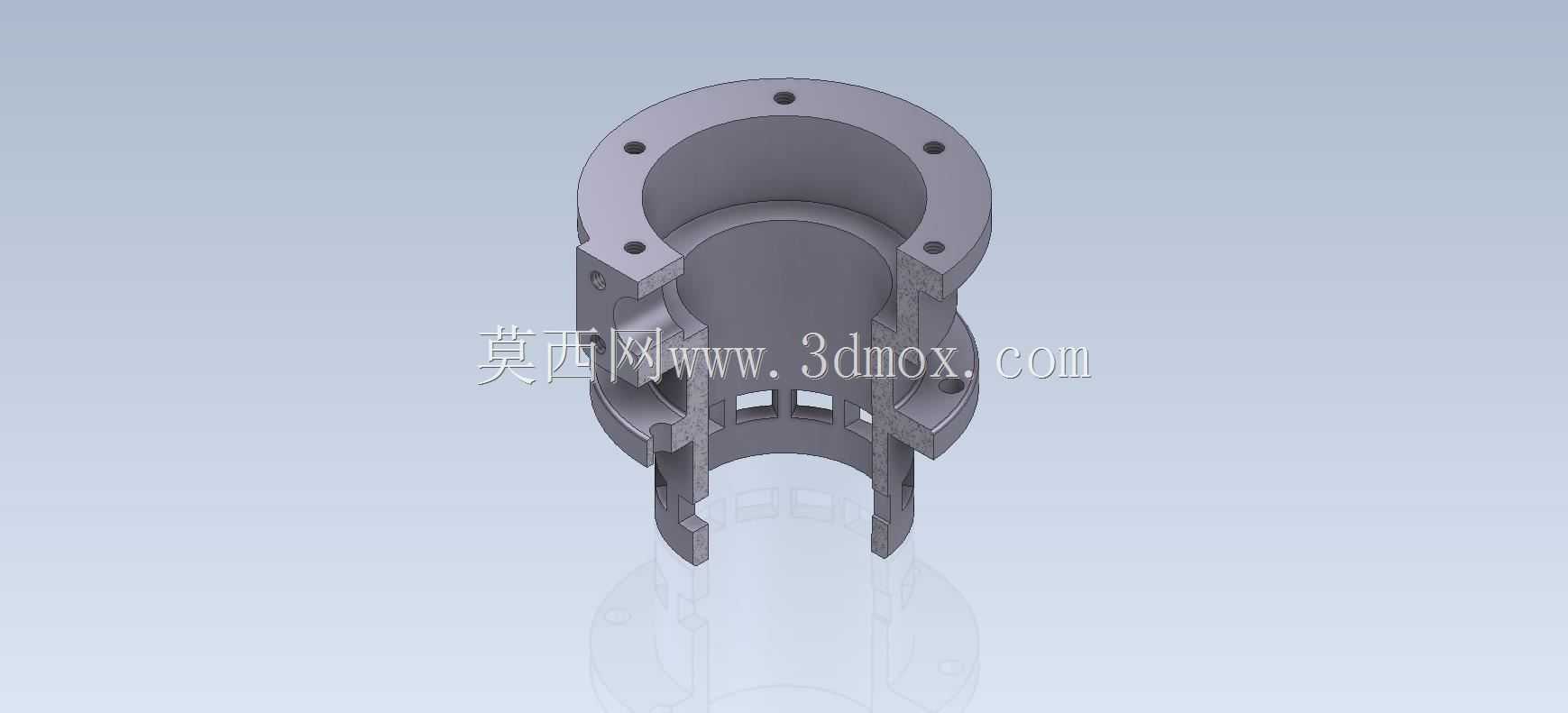

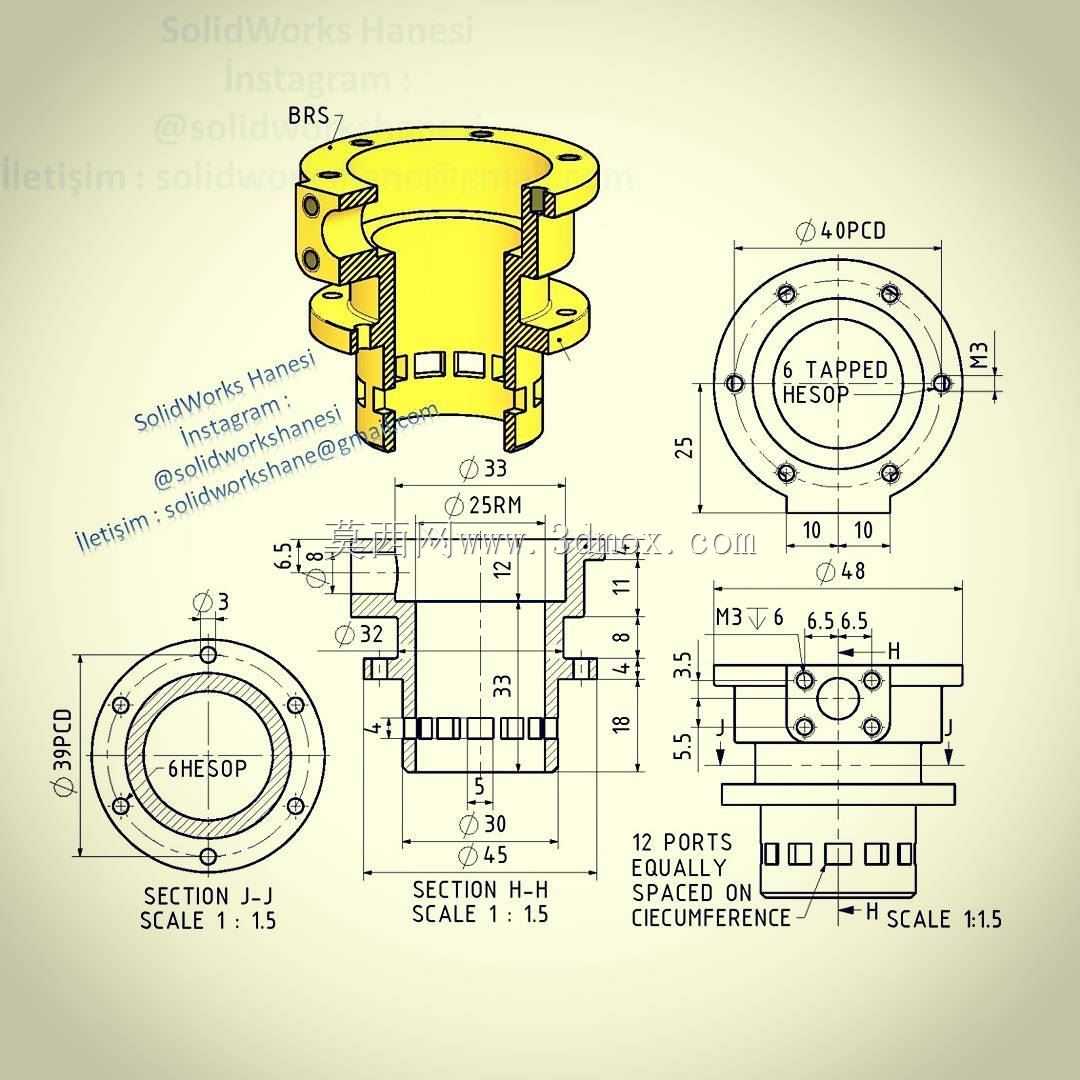

　　避免出现流道堵塞的问题，同时镂空结构也能在零件工作过程中提升散热效率，带走摩擦副产生的部分热量。从安装边界尺寸来看，上部最大法兰的外圆直径决定了安装时所需的外部预留空间，设计时法兰外圆与周边壳体的间隙预留不小于3mm，避免装配干涉；下部镂空段的外圆直径小于上部法兰，可伸入对接部件的内腔中，伸入段的长度与对接腔的深度匹配，保证轴向定位时端面贴合紧密；零件总高度方向的尺寸公差控制在IT7级，可满足多数中等精度传动场景的轴向尺寸链要求。在建模过程中，这类零件优先采用旋转凸台做基础基体，再通过拉伸切除完成法兰孔、径向小孔、下部镂空槽的特征创建，所有锐边都做了R0.5-R1的圆角处理，既符合机械加工的工艺要求，避免热处理时出现应力开裂，

　　也能减少零件搬运、装配过程中的锐边划伤风险。针对不同的应用场景，该结构可做针对性的参数调整：如果用于高压流体管路的连接，可适当增加筒身与法兰的壁厚，提升承压能力；如果用于高速回转的主轴支撑座，可提升法兰端面与内孔的同轴度公差等级，同时对镂空槽做动平衡去重处理；如果用于腐蚀性介质的工况，可更换适配的耐腐蚀材料，同时在密封配合面预留防腐涂层的加工余量。这类零件的加工工艺通常采用棒料车削成型，再通过钻床完成孔位加工，下部的镂空槽可采用铣削加工，批量生产时也可采用精密铸造做毛坯再精加工，能有效降低材料损耗与加工成本。
