带安装孔位的弧形半包覆机械支撑座

　　这类弧形半包覆支撑结构，常见于中小型自动化设备的轴系辅助支撑、轻工机械的杆件定位场景，也会出现在教学类实操建模的典型练习案例中，用来训练从业者对异形曲面、安装孔位配合、半包覆限位结构的建模逻辑与工程化思维。从实际功能来看，该零件核心作用是为圆柱类杆件、轴端部件提供侧向包覆支撑，同时通过上下分布的安装孔位完成自身与设备机架的固定，半开放的弧形缺口既可以实现对配套部件的径向限位，又能预留出装配操作空间，避免全封闭套筒结构带来的装配难度大、后期维护拆卸不便的问题。

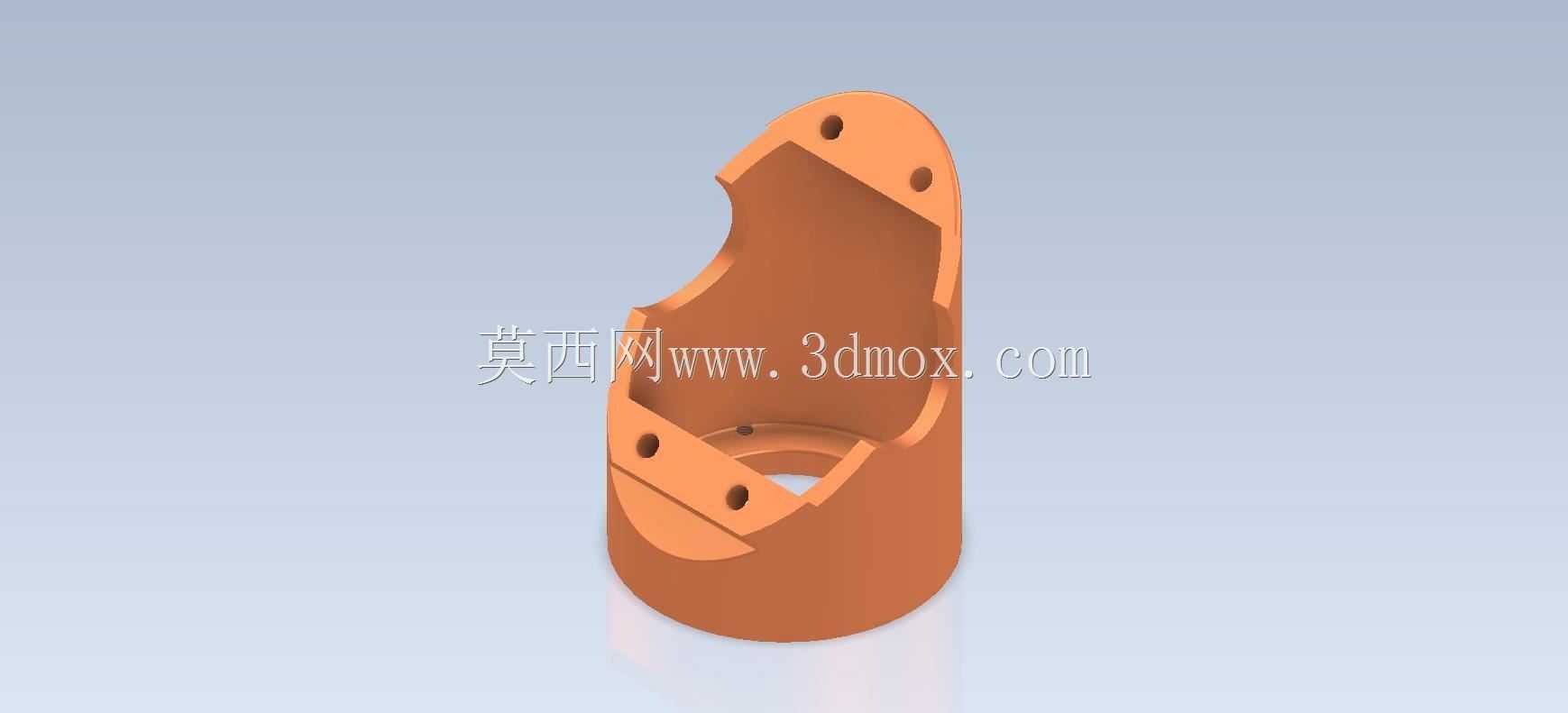

　　设计思路上，整体以圆柱基体为基础造型，上部做斜切弧形开口处理，开口边缘做了等厚的翻边强化结构，上下两组共四个安装孔分别布置在下部凸耳与上部翻边位置，孔位轴线与安装基准面垂直，保证装配时螺栓可以垂直穿入锁紧，不会出现偏载应力。下部的环形凸台结构一方面是为了增强零件根部的结构强度，避免长期受径向载荷时根部出现应力断裂，另一方面也可以作为装配时的轴向定位面，与配套的机架安装面贴合后，能快速确定零件的安装高度，减少装配时的尺寸调整工作量。

　　从安装边界来看，零件整体为类圆柱造型，底部为完整圆形安装端面，上部弧形开口的轮廓尺寸需要与被支撑的圆柱部件外径保持0.2-0.5mm的间隙配合，既保证支撑时不会出现过大的旷量，又能避免过盈配合导致的装配卡滞。四个安装孔的孔距公差需要控制在±0.1mm范围内，保证与机架上的预加工孔位可以精准对齐，孔口位置做了轻微的倒角处理，去除机加工产生的毛刺，同时也能引导螺栓顺利穿入。零件的壁厚设计保持均匀，整体壁厚在3-5mm区间，既满足常规工况下的结构强度要求，又不会因为壁厚过大导致材料浪费、零件整体重量超标。

　　在实际应用场景中，这类支撑座如果用在输送线的导杆支撑位置，需要承受导杆往复运动带来的周期性径向载荷，因此上部翻边与下部凸耳的过渡位置做了圆弧过渡处理，减少应力集中点，避免长期交变载荷下出现疲劳裂纹。如果用在小型实验设备的轴端定位场景，半开放的结构可以快速完成轴件的拆装，不需要将整根轴从设备中完全抽出就能完成维护操作，大幅降低设备的维护耗时。建模过程中需要重点关注弧形开口与圆柱基体的相贯线处理，保证曲面过渡顺滑，没有突兀的棱角，同时安装孔的位置需要与安装基准做尺寸关联，修改整体安装尺寸时孔位可以同步更新，符合参数化建模的设计逻辑，方便后续根据不同的工况需求调整零件的整体尺寸、安装孔距以及弧形开口的包覆角度，适配不同直径的被支撑部件。

　　从结构合理性角度看，该零件没有多余的冗余结构，所有造型特征都服务于安装固定、支撑限位的核心功能，下部的圆柱基体保证了零件自身的结构刚性，上部的弧形翻边在增强开口处结构强度的同时，也增大了与被支撑部件的接触面积，降低接触位置的压强，避免长期支撑后出现局部压痕变形。安装孔的位置分布充分考虑了受力平衡，上下两组孔位分别承受不同方向的载荷，下部两个孔主要承担竖直方向的支撑力，上部两个孔主要承担侧向的倾覆力矩，保证零件固定后不会出现受力不均导致的松动问题。
