多工位安装定位异形机械连接支座

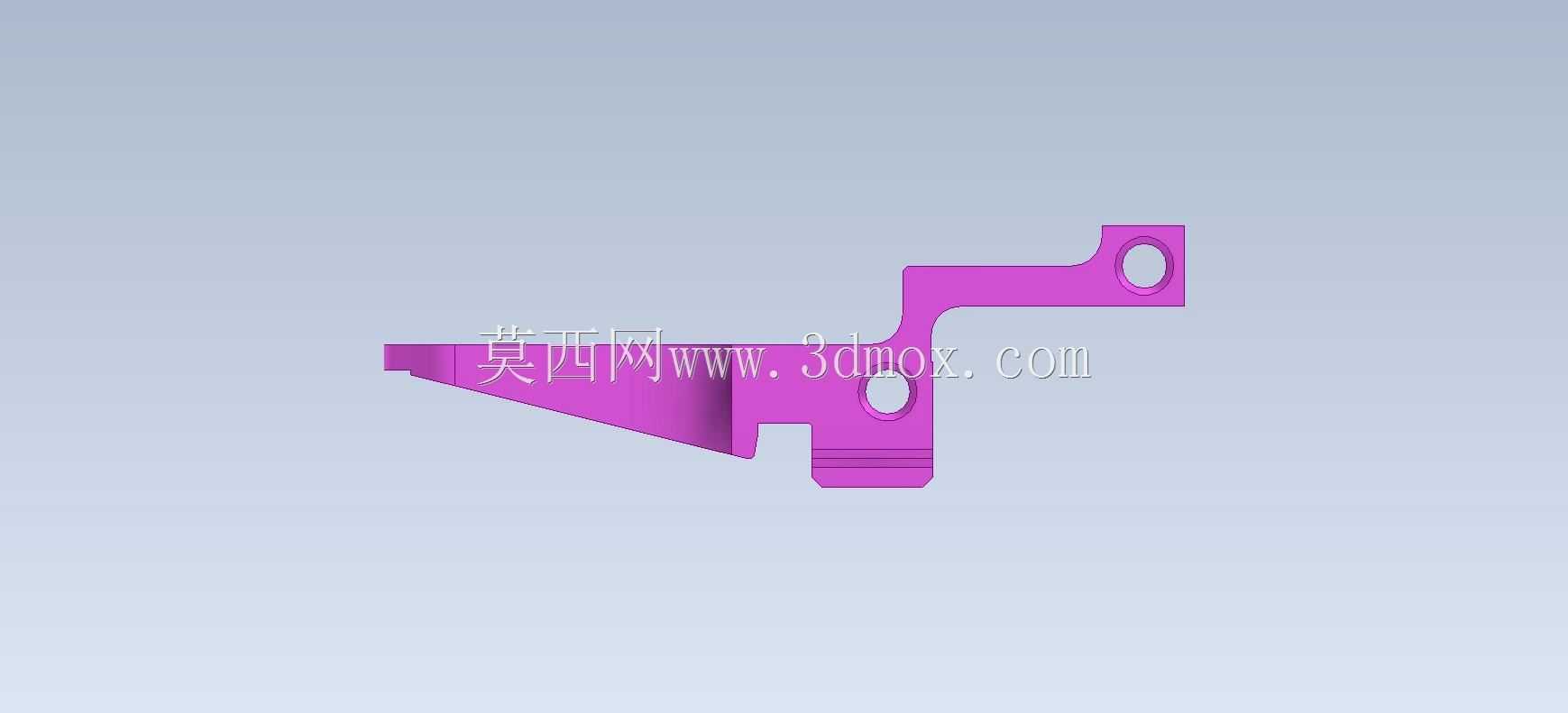

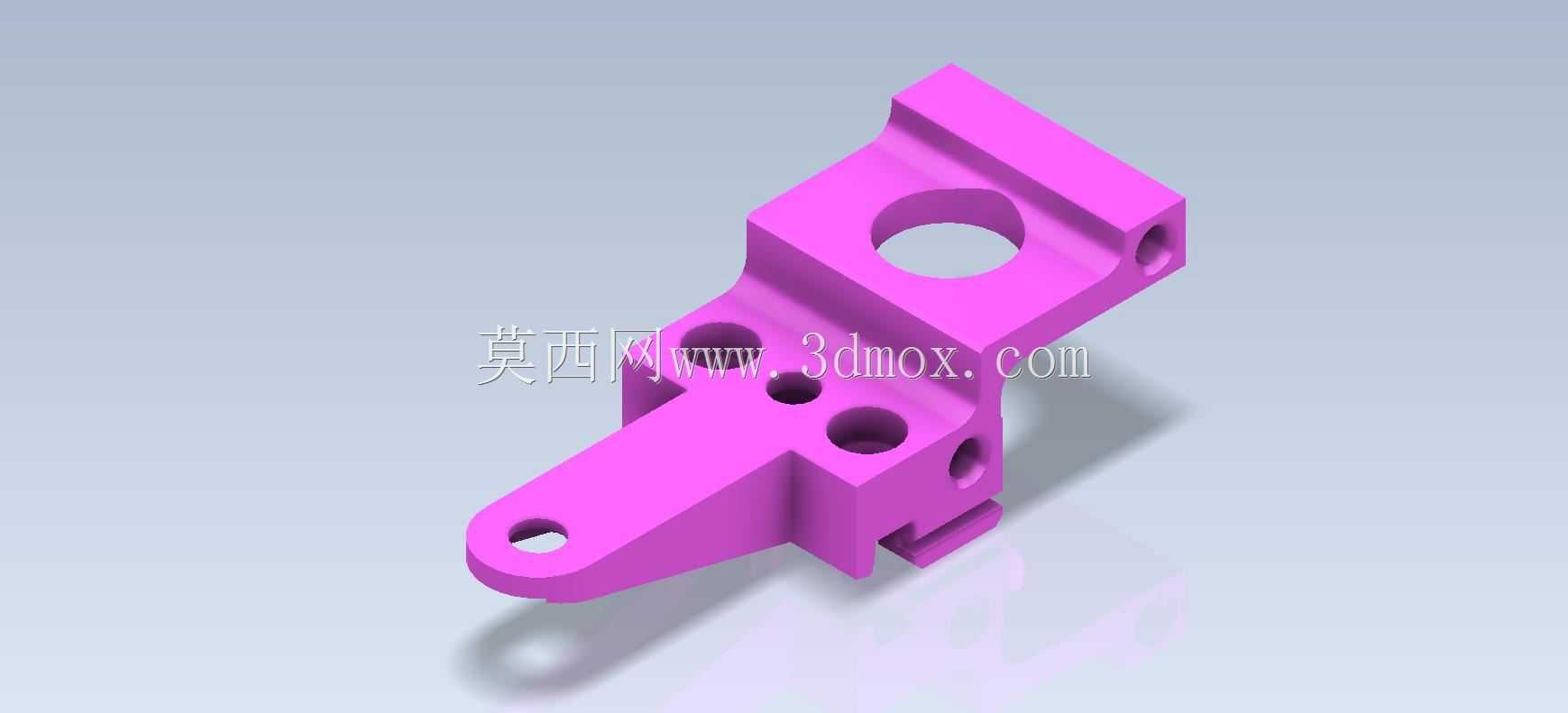

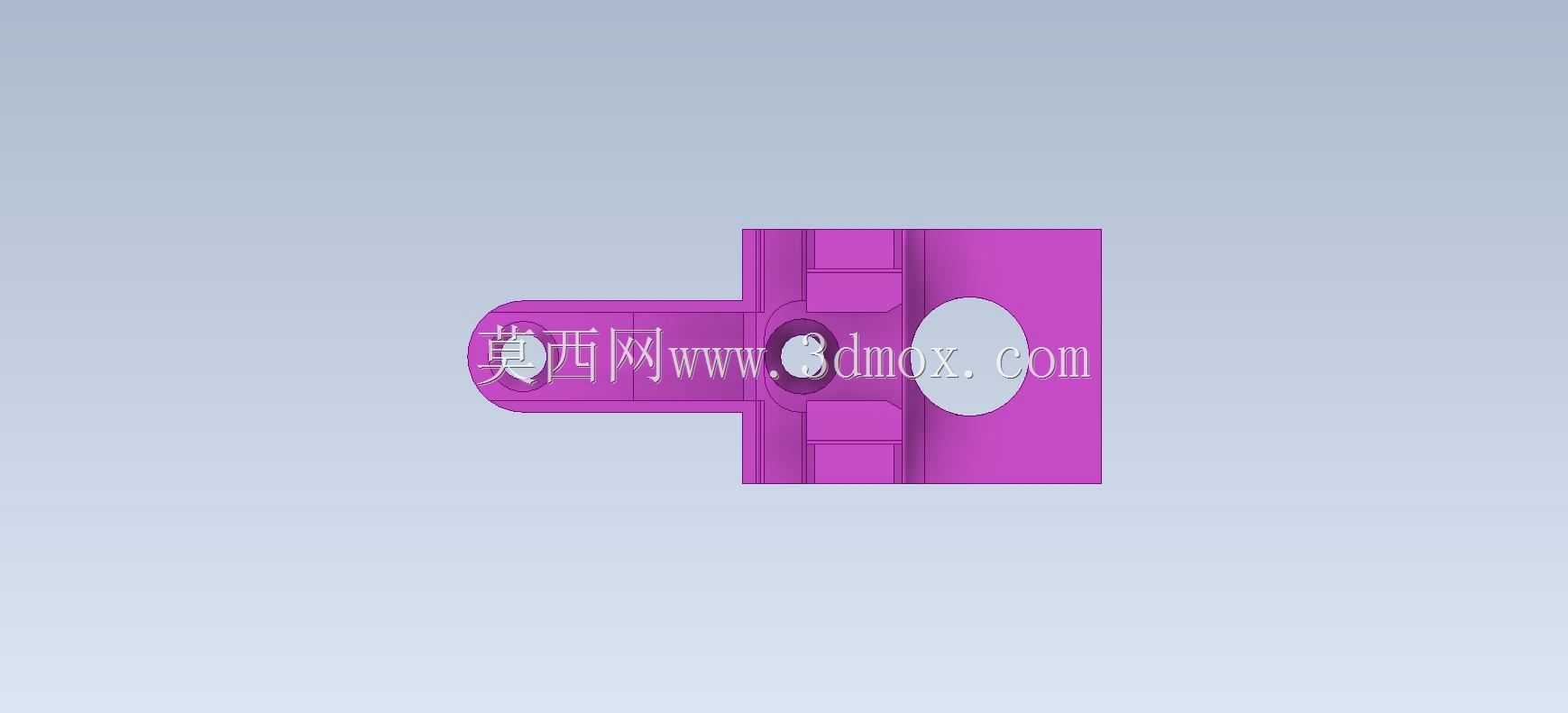

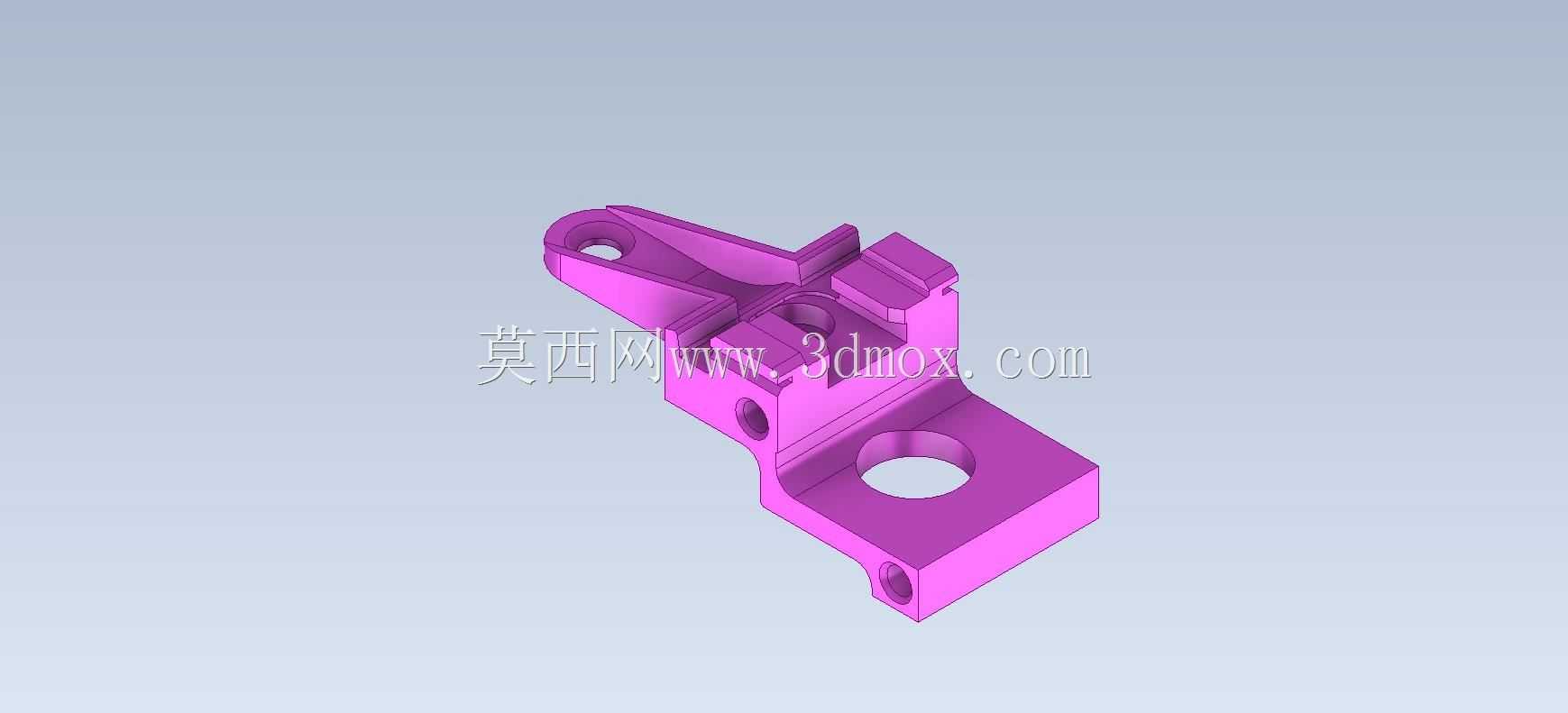

　　在非标自动化产线的工位定位模块、小型工装夹具的承载单元以及轻工机械的执行端连接结构中，这类异形连接支座是承担载荷传递、部件定位功能的核心基础零件，区别于标准型材拼接的支座结构，一体化铣削成型的该类构件能在紧凑安装空间内同时实现多方向的部件对接，避免多件拼接带来的装配累积误差，在频繁启停的往复运动工况下也不会出现拼接面松动移位的问题。从结构设计逻辑来看，该支座采用了不对称的异形轮廓布局，长悬臂端的单孔结构用于铰接摆杆类活动构件，孔位边缘做了倒角处理，能减少铰接销轴装配时的刮蹭，同时降低长期往复转动过程中孔口的应力集中风险；主体承载区的大直径通孔为贯穿式设计，主要用于穿装主轴类回转零件或者大规格紧固螺栓，

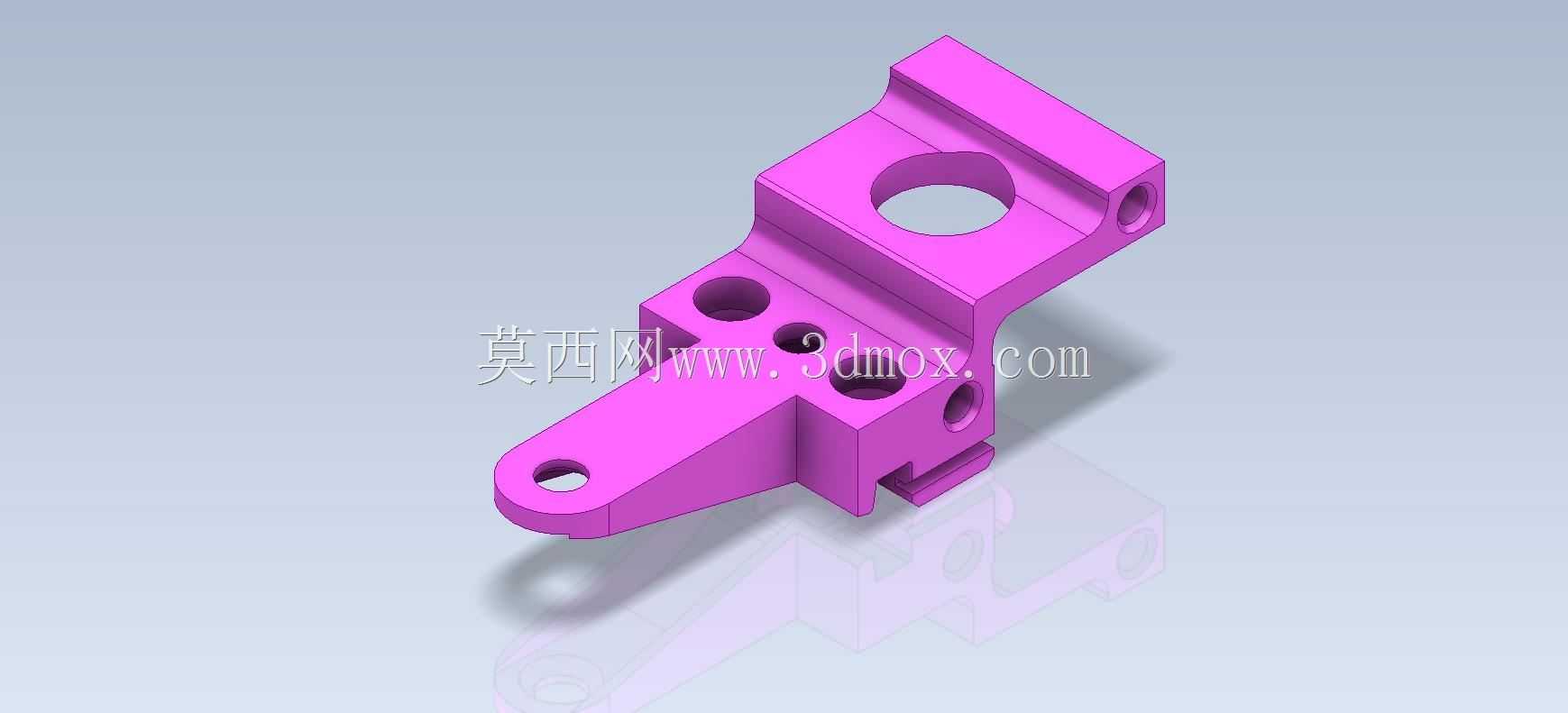

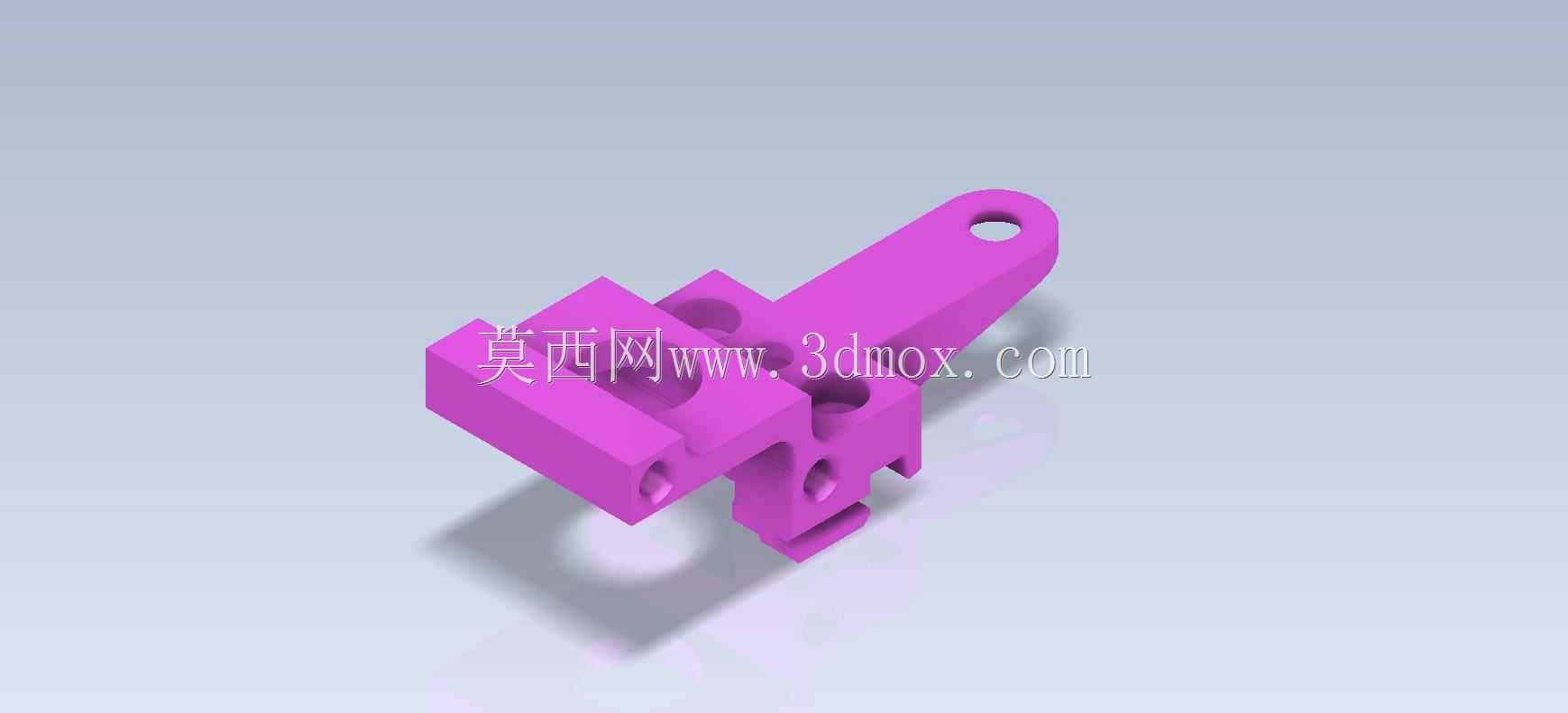

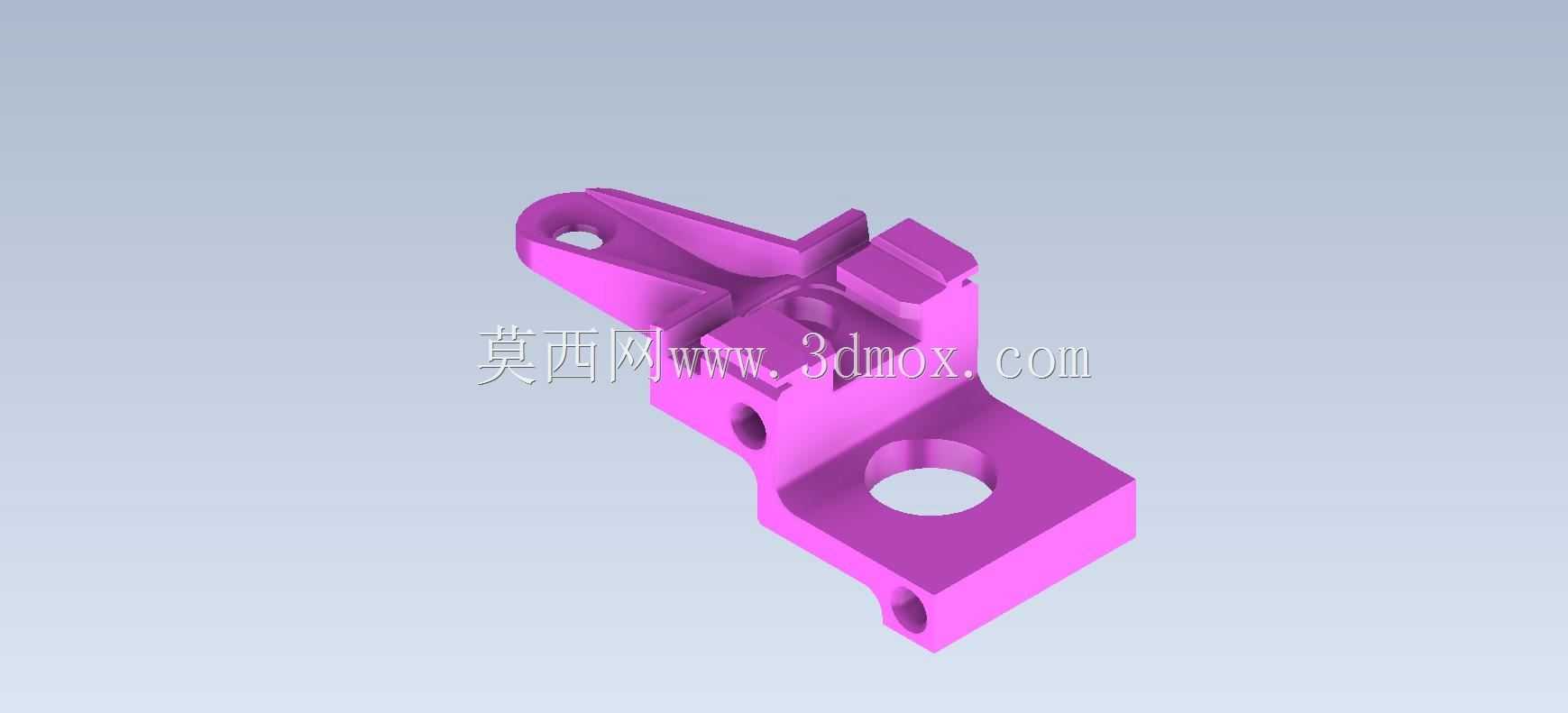

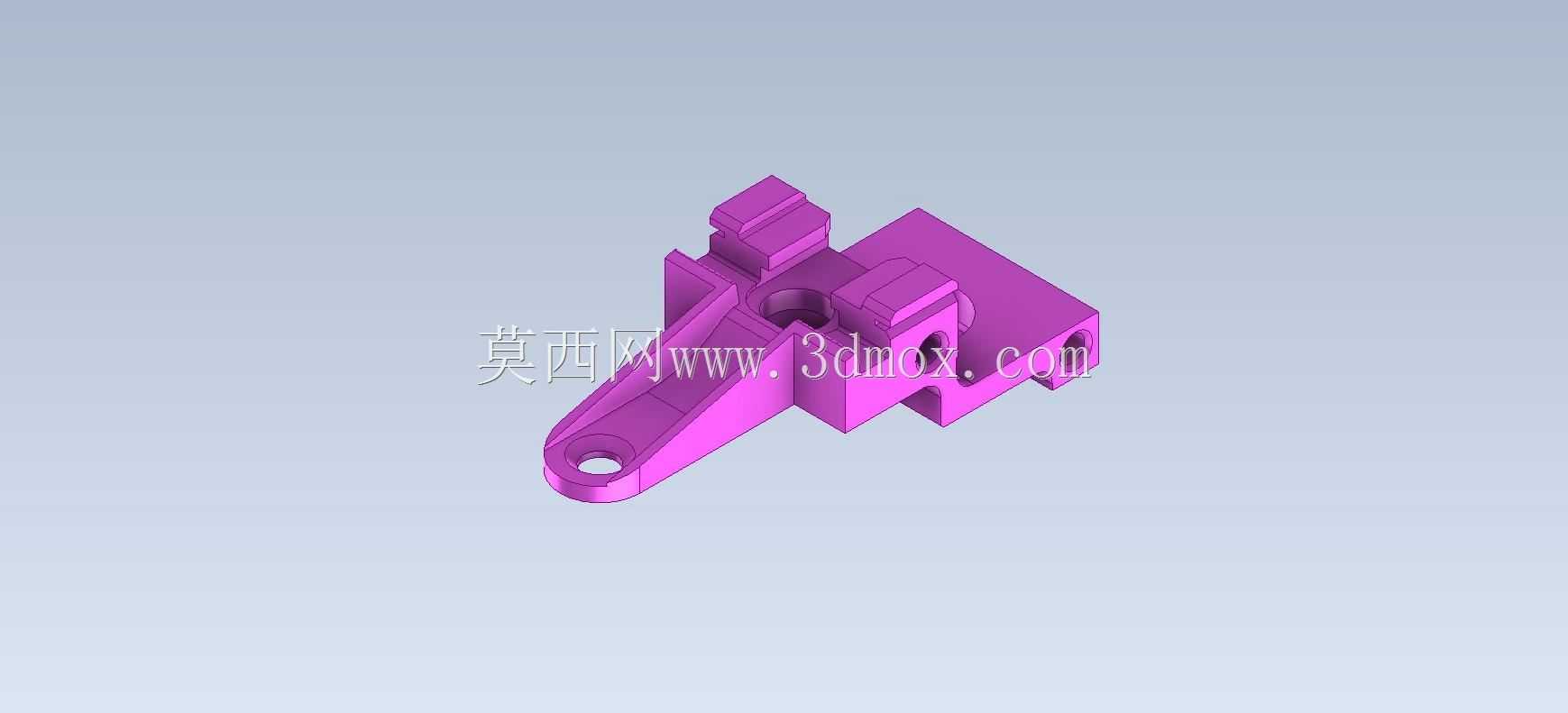

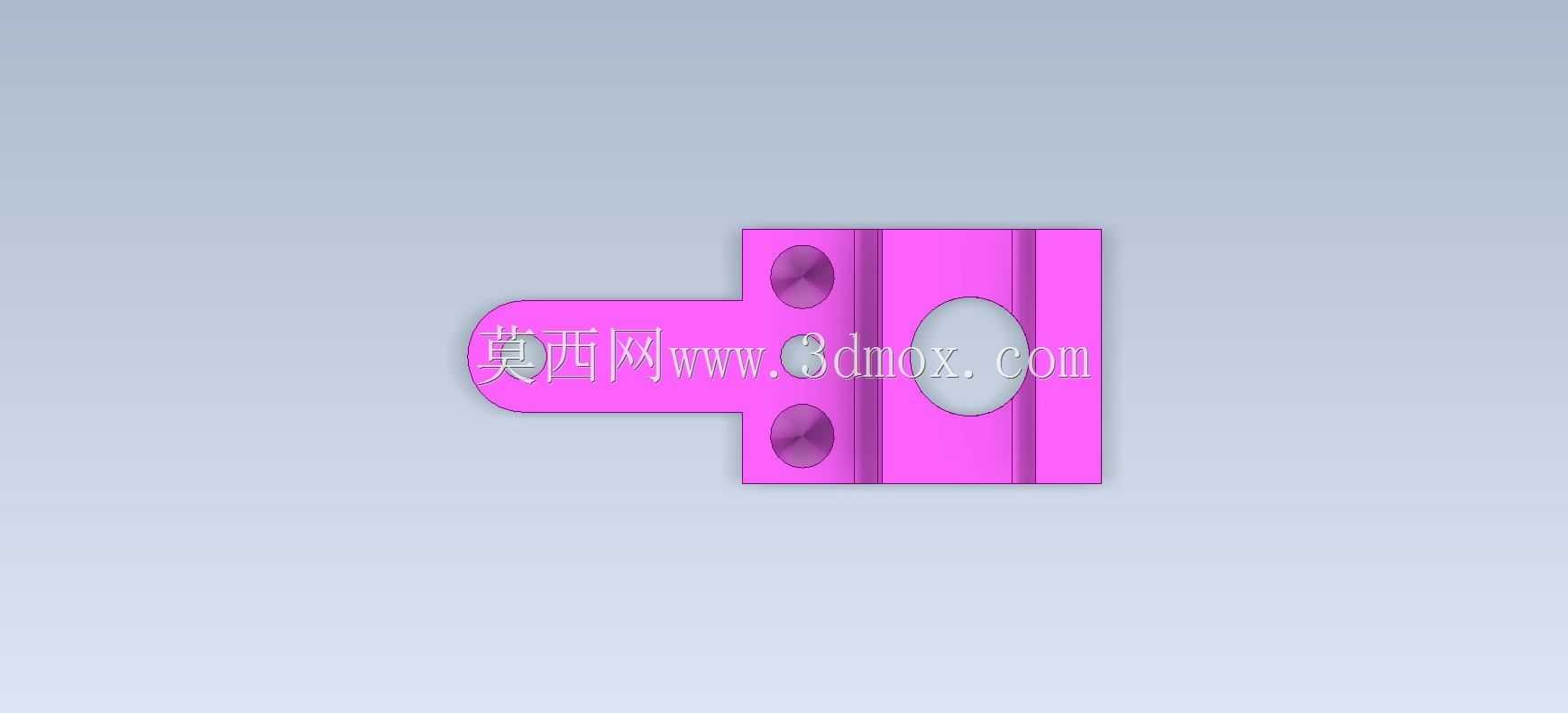

　　孔周的加厚凸台结构提升了孔壁的承载强度，避免螺栓锁紧或者轴件受载时出现孔位变形。主体平面上分布的多个不同直径小孔，分别承担不同功能：靠近悬臂端的小孔用于安装定位销，实现支座与安装基面的精准定位，消除装配时的位置偏移；中部的沉头孔用于穿装内六角紧固螺钉，将支座牢牢固定在设备基板上，沉头结构能保证螺钉安装后端面不突出支座平面，避免干涉上方安装的其他部件；侧立面的横向通孔用于侧向锁紧穿装在主通孔内的轴件，通过紧定螺钉实现轴件的轴向固定，防止轴件工作过程中出现窜动。支座底部的卡槽结构是专门为适配工业铝型材的T型槽设计的，安装时可以先将卡槽卡入型材的凸沿实现预定位，再锁紧侧面的紧固螺钉，大幅提升装配效率，

　　同时卡槽的两个定位面能抵消支座工作时受到的横向剪切力，降低连接螺钉的受载负荷。从安装边界来看，该支座的整体轮廓在三个安装方向上都做了避空设计，悬臂端下方预留了足够的摆杆活动空间，不会出现摆杆摆动时与支座本体或者安装基面碰撞的问题；侧立面的凸台结构高度控制在合理范围内，不会与相邻安装的其他构件产生空间干涉，所有安装孔位的中心距都按照通用机械安装规范设计，能直接适配市面上多数标准规格的紧固件、销轴以及常用的工业铝型材安装槽距。在实际工况应用中，这类支座常被用在小型自动化设备的料道挡停机构、检测工位的传感器安装支架、工装夹具的压紧臂连接座等位置，既能承受垂直方向的压紧载荷，也能承担水平方向的往复冲击载荷，

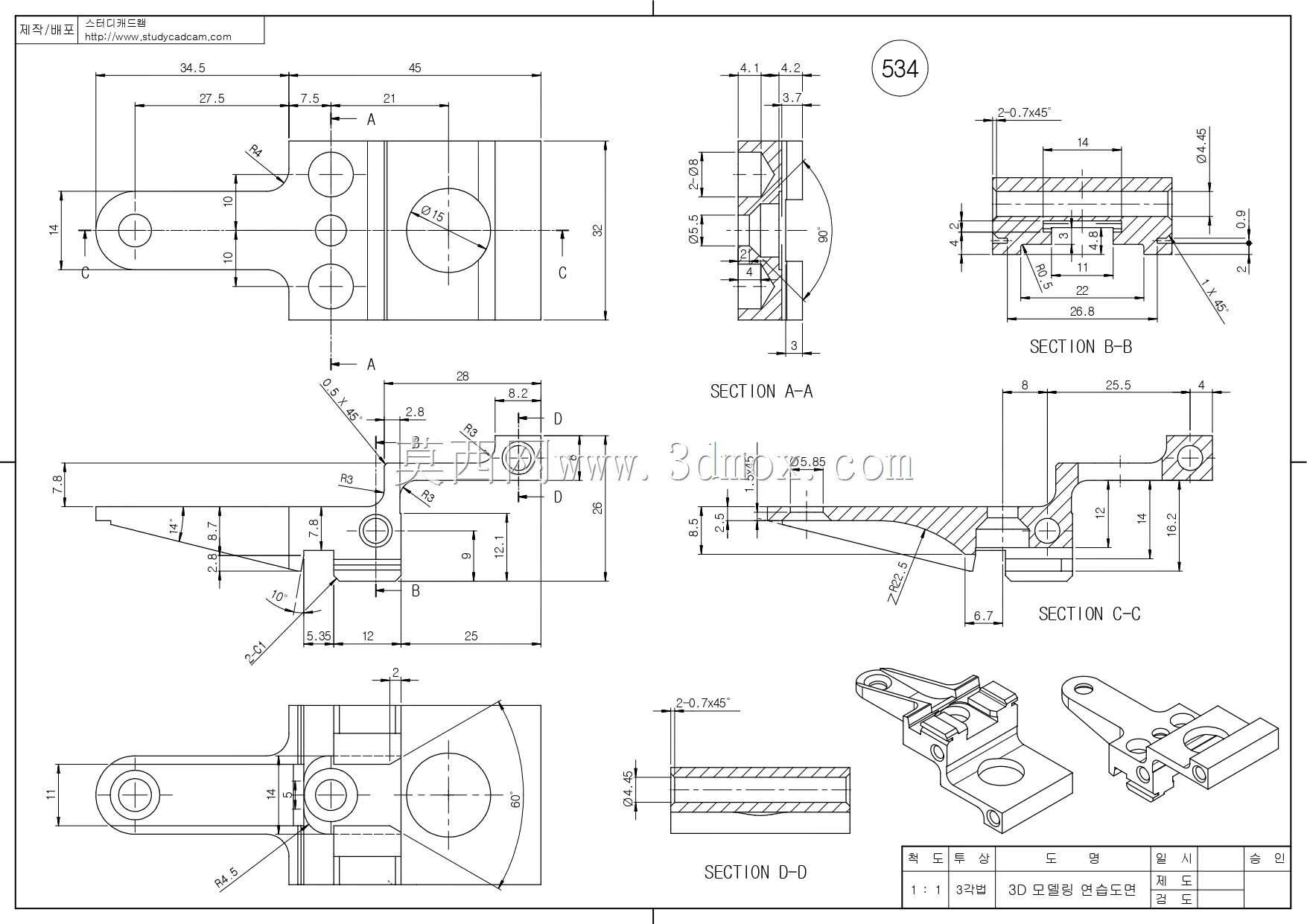

　　一体化的结构设计让其抗疲劳性能远优于板材焊接的拼接支座，尤其适合在安装空间受限、同时需要对接多个不同方向功能部件的场景下使用。建模过程中需要重点关注各个孔位的同轴度、安装面的平面度以及卡槽与安装基面的平行度公差，这些形位公差直接影响后续装配的精度以及部件工作时的稳定性，比如主通孔与安装基面的垂直度如果超差，穿装在孔内的轴件就会出现偏斜，导致连接在轴端的执行件运动轨迹出现偏差，直接影响设备的工作精度；各个安装孔的位置度公差需要控制在合理范围内，否则会出现装配时螺钉无法顺利穿入、定位销不能完全装入销孔的问题。
