花键端带定位凸台传动阶梯轴结构

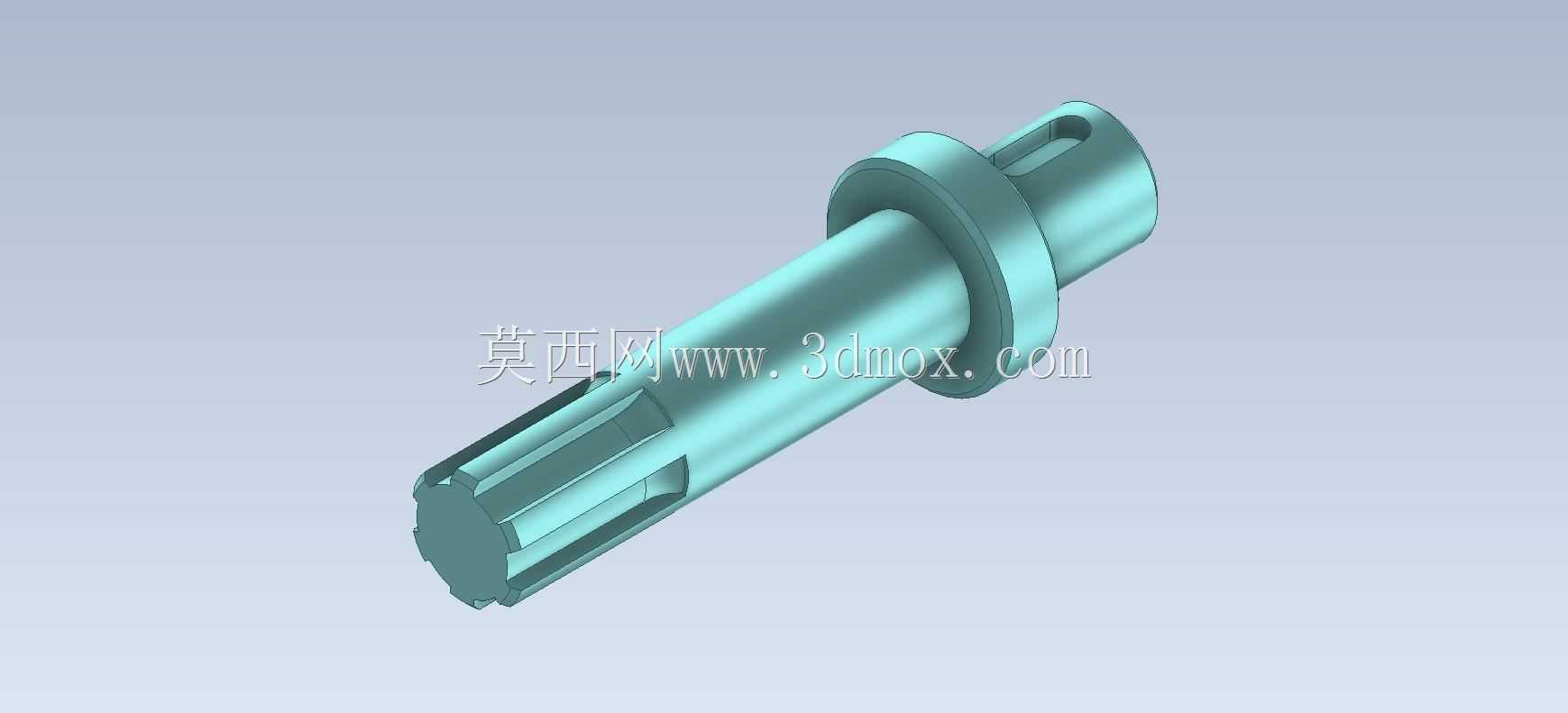

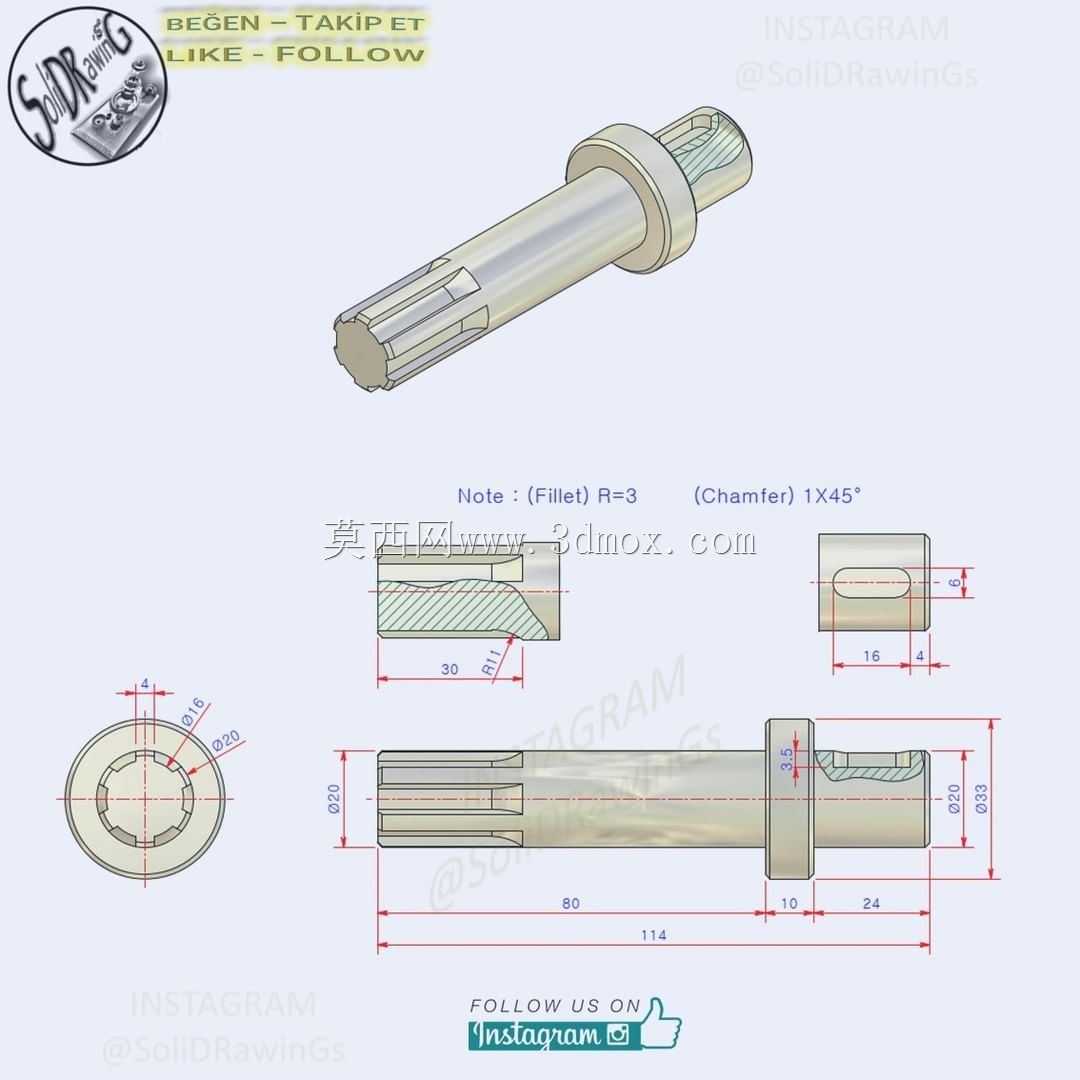

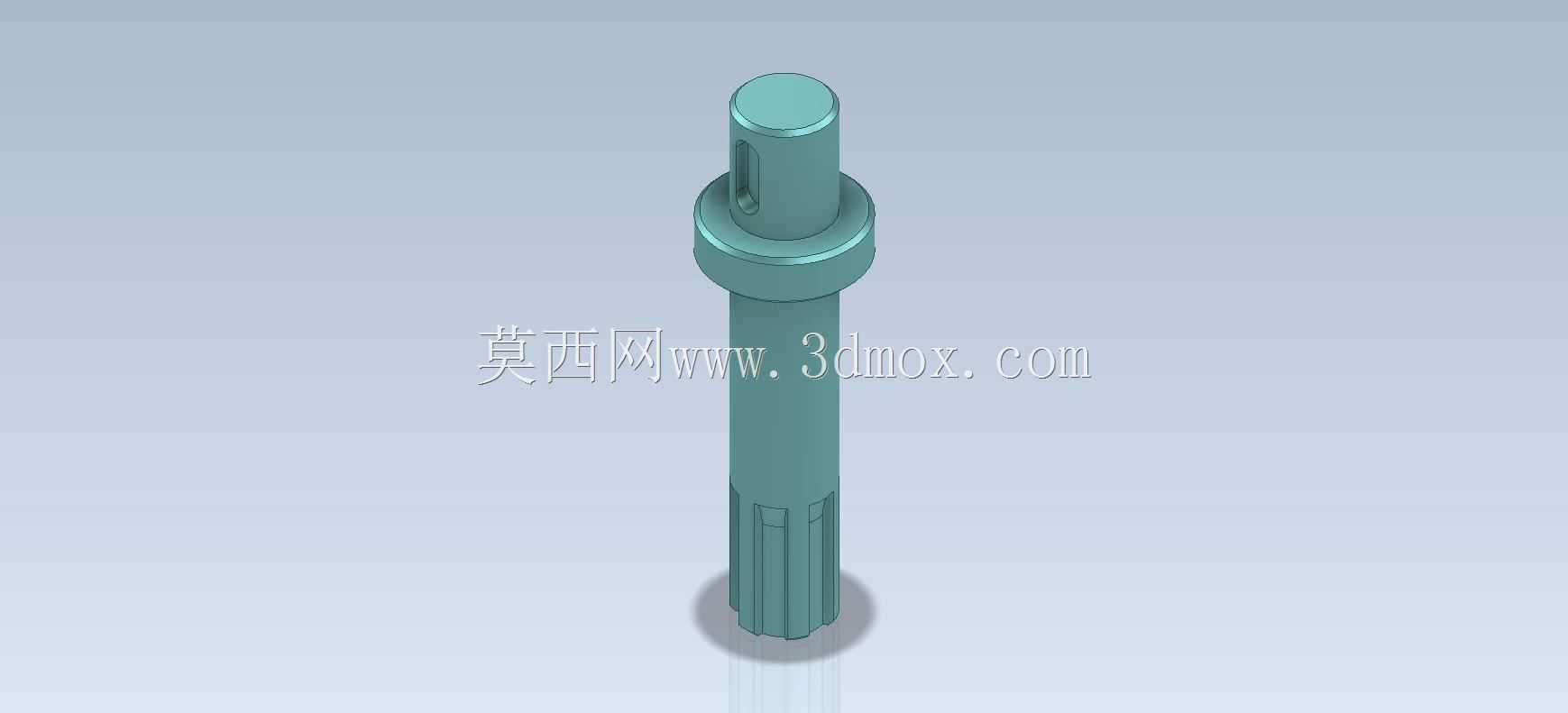

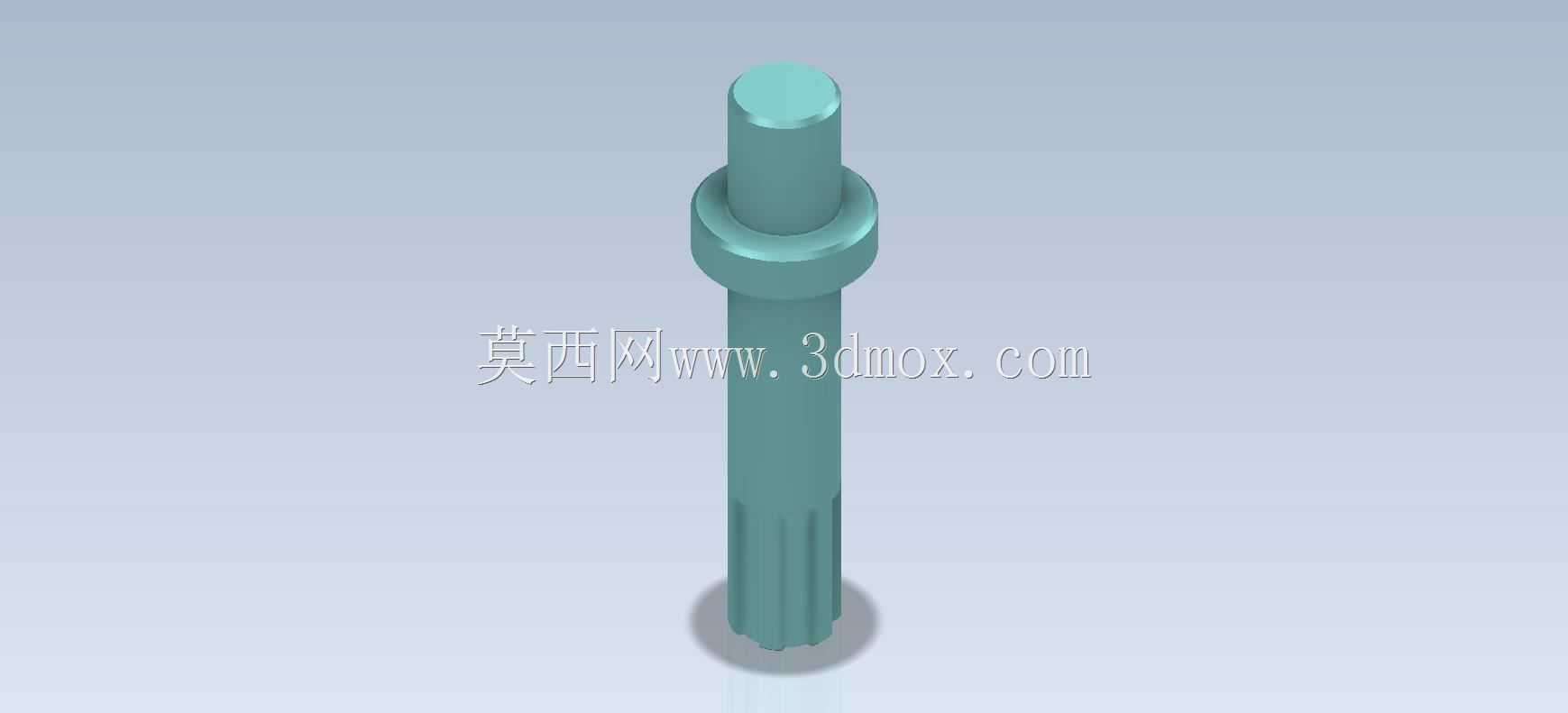

　　这类带端部花键、中段定位凸台的阶梯轴，在中小功率传动布局里的应用场景非常广泛，常见于小型输送设备的动力输出端、轻工包装机械的辊筒驱动单元、小型农机的进给传动链路，也会用在台式加工设备的进给传动副里，作为扭矩传递的核心承载零件，它的结构设计完全围绕装配定位、扭矩传递、运行稳定性这几个核心需求展开，没有冗余的结构特征。从实际装配逻辑来看，轴的最上端是光轴段，表面加工有单键槽，用来和带轮、联轴器或者驱动齿轮的内孔配合，通过平键传递输入扭矩，这一段的直径公差通常取h7级，表面粗糙度控制在Ra1.6，保证和配合件的装配同轴度，避免高速运转时出现偏摆带来的振动。紧邻上端光轴段的是环形定位凸台，这个凸台的两个端面是核心的轴向定位基准，

　　上端面用来顶住上端配合件的端面，限制配合件的轴向窜动，下端面则和轴承内圈端面贴合，作为轴承安装的轴向定位面，凸台的外径比相邻轴段大4-6mm，既保证足够的定位承压面积，又不会因为直径过大增加不必要的转动惯量，凸台端面和轴中心线的垂直度公差需要控制在0.02mm以内，否则会导致轴承安装偏斜，缩短轴承使用寿命，还会带来运转异响。凸台往下的长光轴段是轴的主体支撑段，这一段通常会穿过设备的安装墙板或者支撑座，中间可能会套装套筒、隔套这类辅助定位零件，这一段的直径公差取h8级即可，因为它主要起径向支撑作用，不直接传递大的配合扭矩，表面粗糙度控制在Ra3.2就能满足使用要求，长轴段的长径比控制在合理范围内，避免轴的刚性不足出现挠曲变形，

　　设计时通常会校核这一段的挠度，保证满载运转时的挠度不超过支撑跨距的1/3000，避免出现运转卡滞。轴的最下端是渐开线花键段，这一段是动力输出端，用来和从动件的内花键套配合，相比单键连接，花键连接的承载能力更强，对中性更好，适合频繁正反转的传动场景，能有效避免键连接容易出现的键侧磨损、连接松动问题，花键的定心方式采用齿侧定心，适配多数通用传动件的配合标准，装配时不需要额外做定向调整，装配效率更高。从安装边界来看，这类轴的轴向固定通常采用上端轴端挡圈、下端花键段的锁紧螺母配合实现，两端的支撑轴承多采用深沟球轴承，能同时承受径向载荷和少量轴向载荷，适配多数水平或者垂直安装的传动场景。设计这类轴的时候，所有轴段的过渡位置都做了圆角过渡，

　　避免应力集中，尤其是定位凸台和相邻轴段的过渡位置，圆角半径取1-1.5mm，既不会影响配合件的安装到位，又能有效降低应力集中系数，提升轴的疲劳强度，避免长期交变载荷下出现轴肩断裂的问题。轴的材质通常选用45号钢，调质处理到HB220-250，花键段和上端键槽位置可以根据载荷大小做表面淬火处理，硬度达到HRC40-45，提升接触位置的耐磨性能，不需要采用更昂贵的合金钢材质，就能满足多数常规传动场景的使用寿命要求，平衡了性能和加工成本。在三维建模过程中，这类轴的特征构建逻辑非常清晰，先通过旋转特征做出各段轴的主体轮廓，再通过拉伸切除做出上端的键槽，最后通过扫掠或者特征阵列做出下端的花键齿形，建模时需要注意各轴段的同轴度约束，所有特征的基准都要和轴的中心线重合，避免后续导出工程图或者做装配干涉检查时出现基准偏差，花键的齿形参数要符合通用标准，保证和标准内花键的互换性，不需要做自定义的非标准齿形，降低后续加工的难度和成本。实际选型使用时，需要根据传递的额定扭矩核算轴的最小直径，尤其是花键段的齿面挤压强度、键槽位置的剪切强度，还有长轴段的扭转刚度，保证满载工况下的扭转角在允许范围内，避免因为轴的扭转变形过大影响传动精度，对于有正反转要求的场景，还要适当加大安全系数，抵消频繁换向带来的冲击载荷影响。
