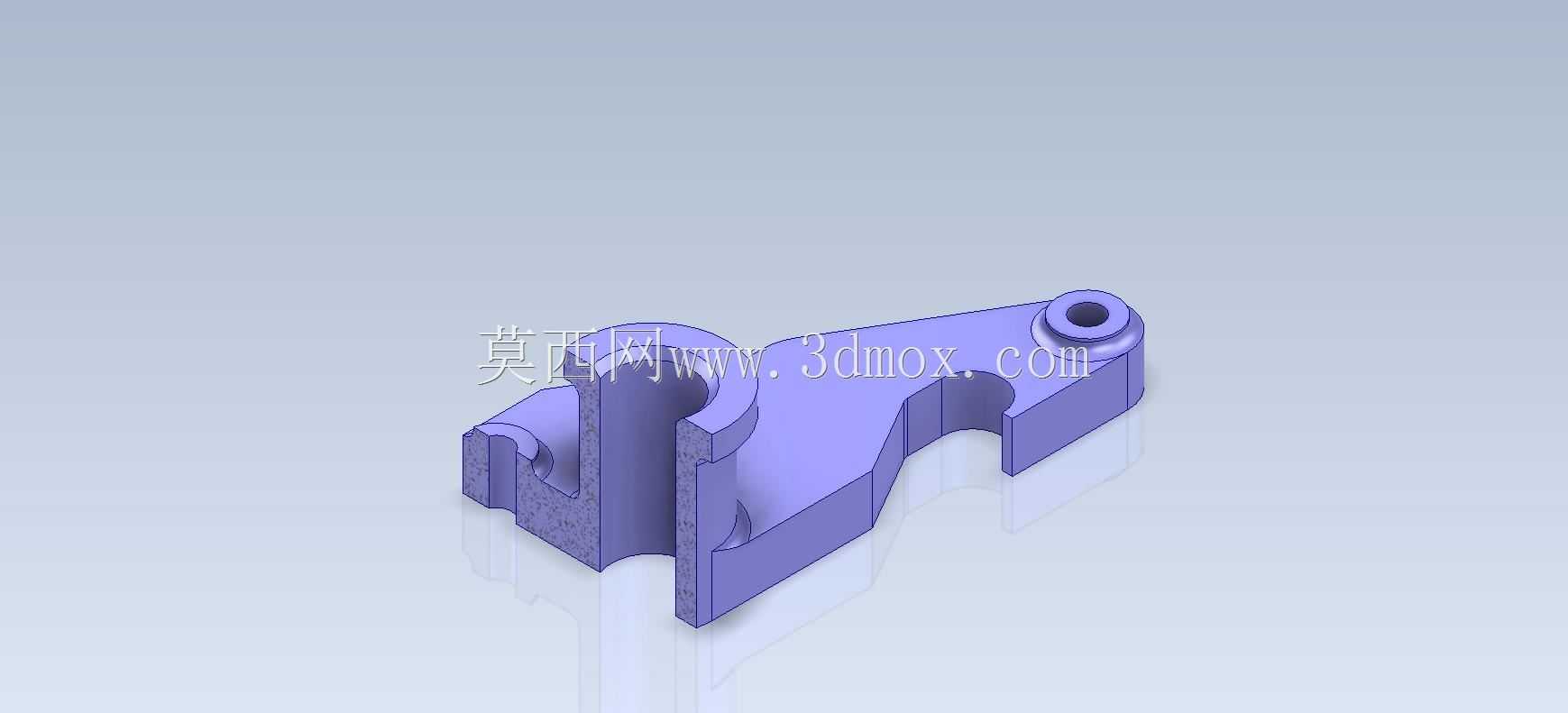

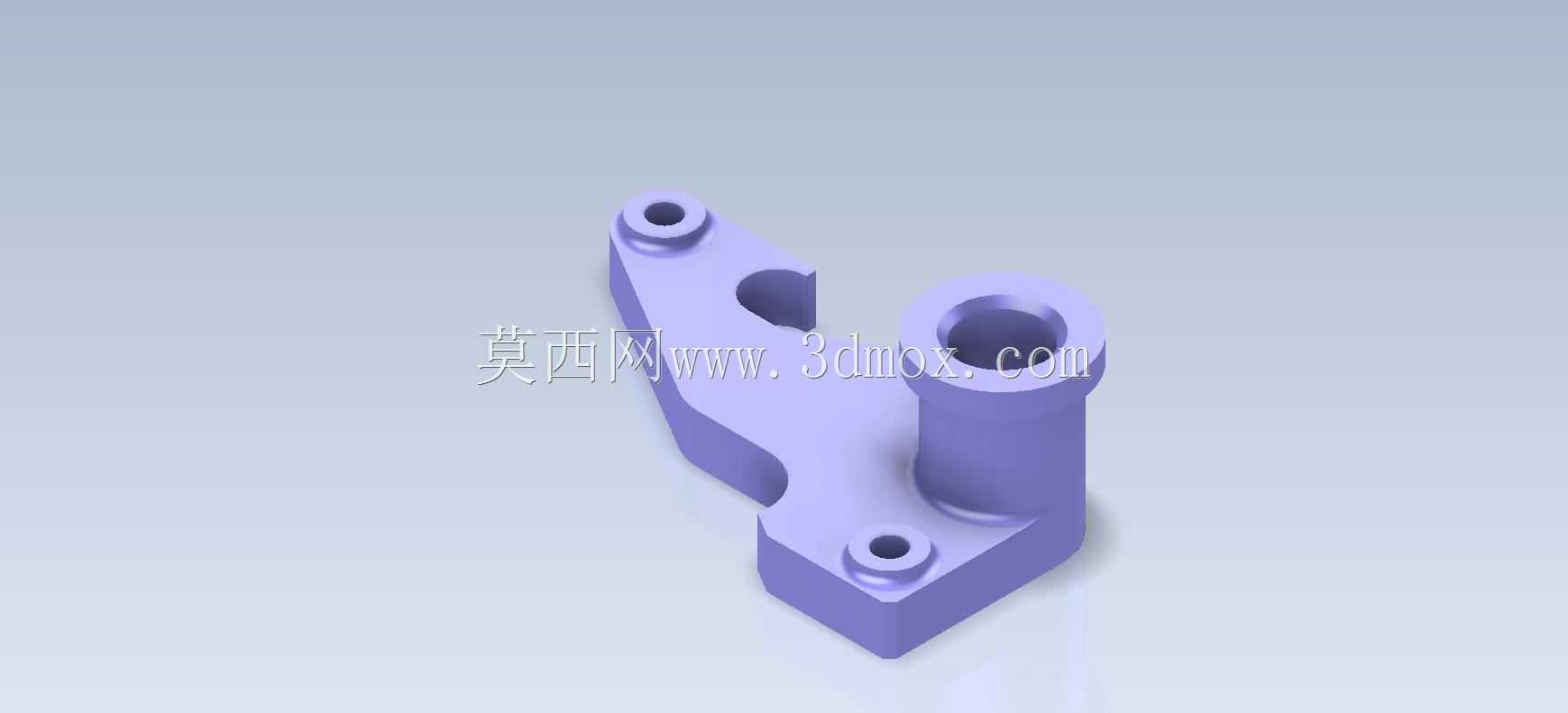

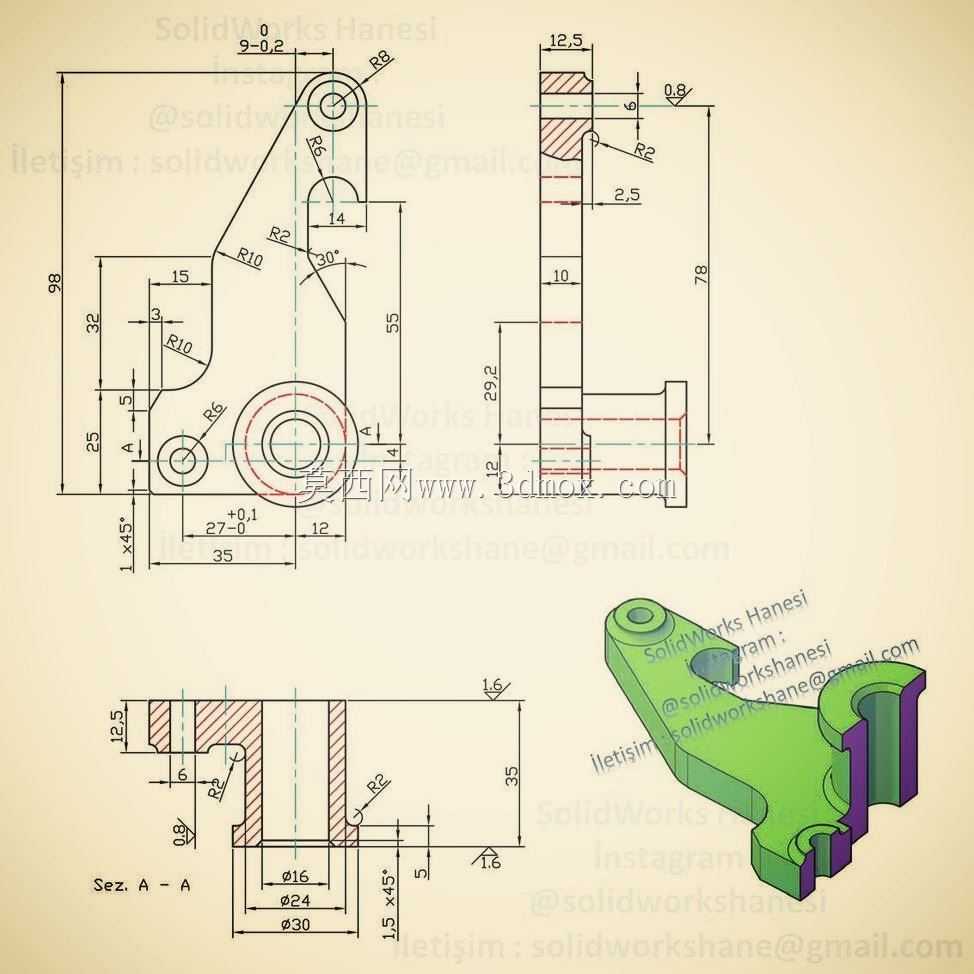

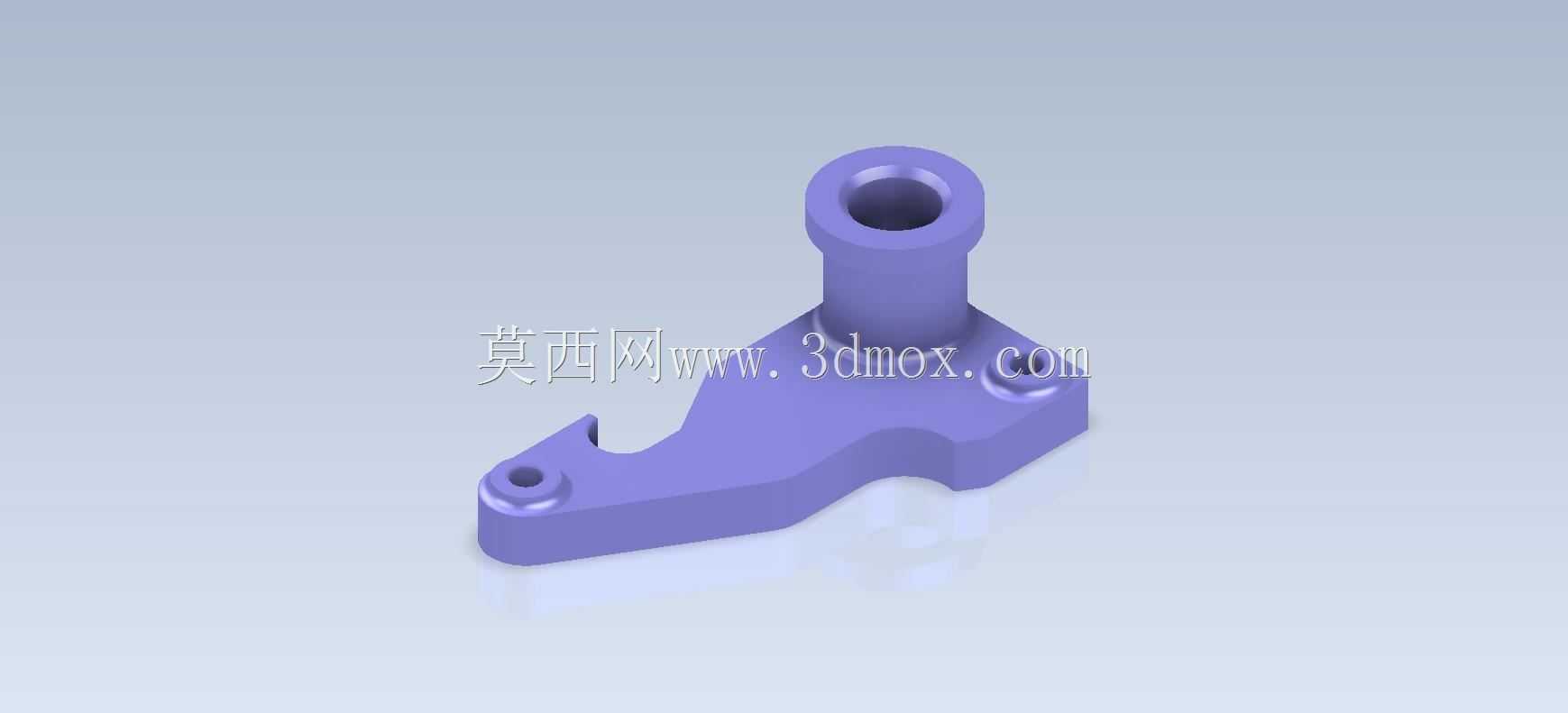

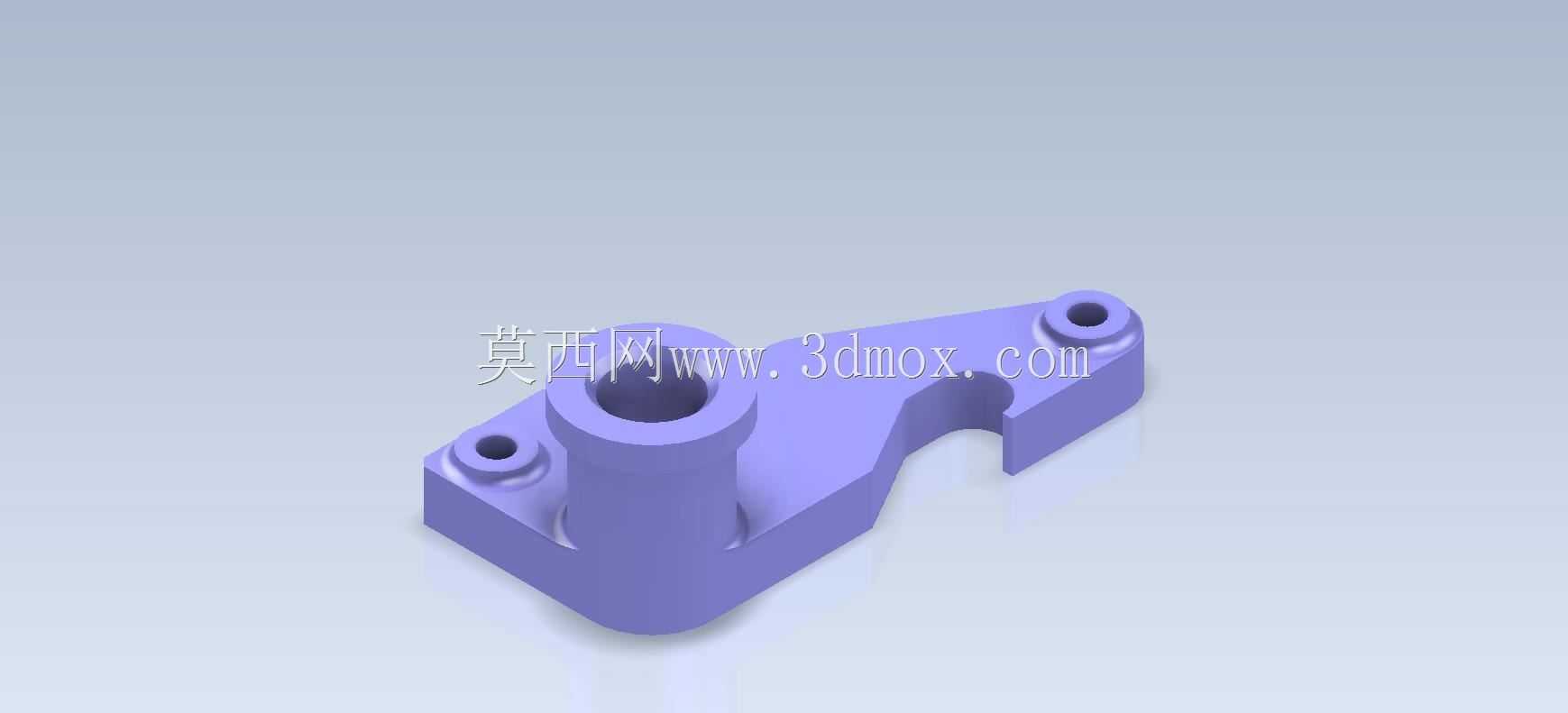

带双安装孔的立式凸台连接支座结构

　　这类带立式凸台的连接支座，在轻工自动化输送线的侧边挡料机构、小型工装夹具的定位模块里应用十分普遍，日常做设备改造、小型专机搭积木式组装的时候，经常会碰到需要这类兼具竖向支撑与横向连接功能的小件，很多新手刚接触三维建模练习时，也会选这类结构来练草图约束、特征拉伸与切除的基本功。从实际使用场景来看，这个零件的核心作用是完成两个垂直方向部件的衔接：底部的平板区域贴装在设备的安装基板上，两个带沉孔的安装位用来穿内六角螺栓，把整个支座牢牢锁在基准面上，避免设备运行时的振动导致支座移位；中间凸起的立式圆柱凸台是核心功能位，内孔可以穿装转轴、定位销或者小直径的导杆，承担转动副或者滑动副的支撑作用，凸台的高度是根据配套部件的运动行程预留的，

　　既要保证穿装的轴类件有足够的配合长度不出现晃荡，又不能过高导致整体结构重心上移、稳定性下降。侧面延伸出去的带孔悬臂，是用来装附属的检测元件或者限位挡块的，那个内凹的缺口是特意做的避空位，避免相邻运动部件走到极限位置时和支座发生硬碰撞，很多新手建模的时候容易忽略这类避空结构，实际装配时就会出现干涉，不得不返工修配。做这个零件的结构设计时，首先要确定安装基准面的平面度要求，底部安装面如果平面度超差，锁紧紧固件之后整个支座会出现歪斜，直接导致凸台内孔的轴线和基准面不垂直，穿装的轴类件就会出现卡滞、磨损加快的问题。两个安装孔的孔距要和设备基板上的预置螺纹孔位严格匹配，孔位公差一般控制在±0.1mm以内，沉孔的深度要刚好容纳螺栓头，

　　保证螺栓锁紧后头部不高出安装面，不会和上方的运动部件产生刮擦。立式凸台的内孔要根据配合的轴类件选合适的公差，如果是转动配合就选间隙配合，如果是定位用就选过渡配合，凸台根部要做圆角过渡，避免应力集中——设备长期运行受交变载荷的时候，直角根部很容易出现裂纹，圆角半径一般取壁厚的0.2到0.3倍，既不影响相邻零件的装配，又能有效提升结构强度。从安装边界来看，整个零件的横向延伸长度要控制在安装基板的可用范围内，不能超出设备的侧边轮廓，避免和外围的安全护罩产生干涉；竖向总高度要匹配周边部件的高度差，保证凸台顶端和上方配合件的端面留有0.5到1mm的间隙，防止热胀冷缩的时候出现顶死的情况。悬臂部分的厚度要根据上面挂载的零件重量来核算，

　　如果装的是小型光电传感器，厚度3到4mm就足够，如果要装硬质的限位挡块，承受频繁的碰撞冲击，就要适当加厚或者在悬臂下方加加强筋，避免长期受冲击出现变形断裂。建模的时候，一般先画底部安装板的草图，拉伸成基础实体，再在对应位置拉伸立式凸台和侧面悬臂，之后做安装孔、凸台内孔的切除特征，最后处理根部圆角、孔口倒角这些细节，倒角的作用是去除机加工产生的毛刺，也方便装配的时候引导轴类件、螺栓顺利穿入，不会因为孔口的锐边刮伤零件表面或者划伤操作人员。这类零件虽然结构不复杂，但是是机械结构里最常见的基础连接构件，把这类小件的设计逻辑、装配要求摸透，做复杂设备的结构设计时才能避免出现基础的装配干涉、强度不足的问题，很多刚入行的设计人员容易忽略这类基础件的细节要求，总觉得大件设计好了就行，结果实际装配的时候往往就是这些小零件出问题，拖慢整个设备的组装调试进度。
