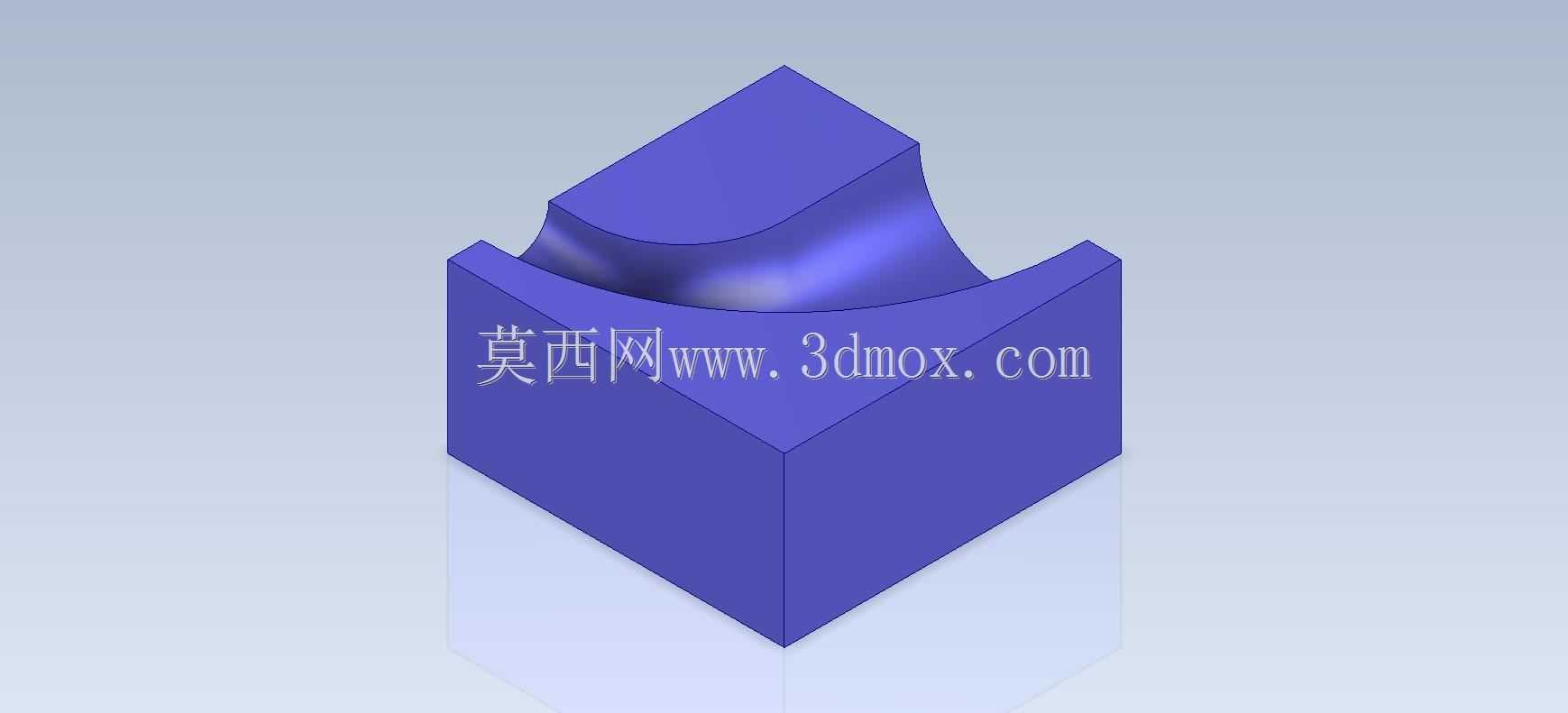

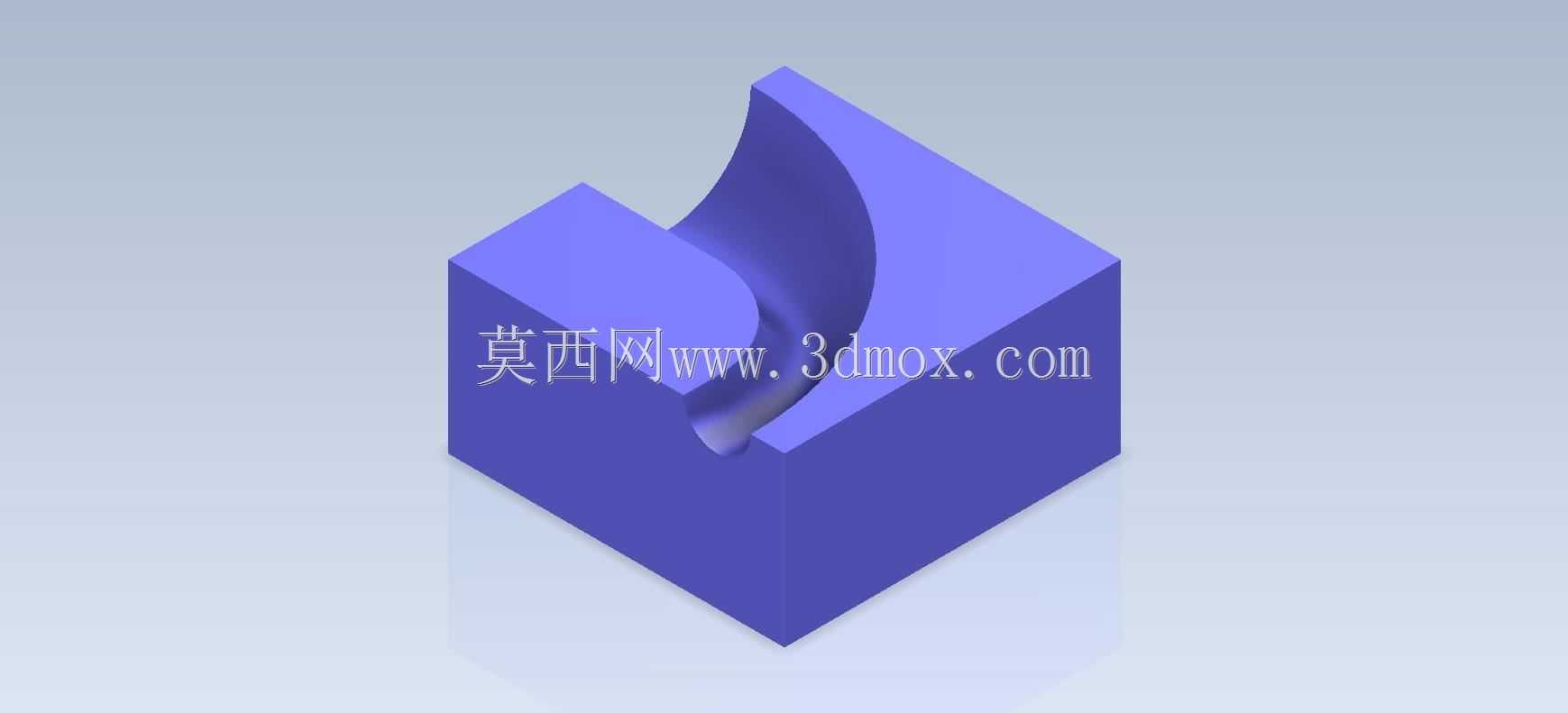

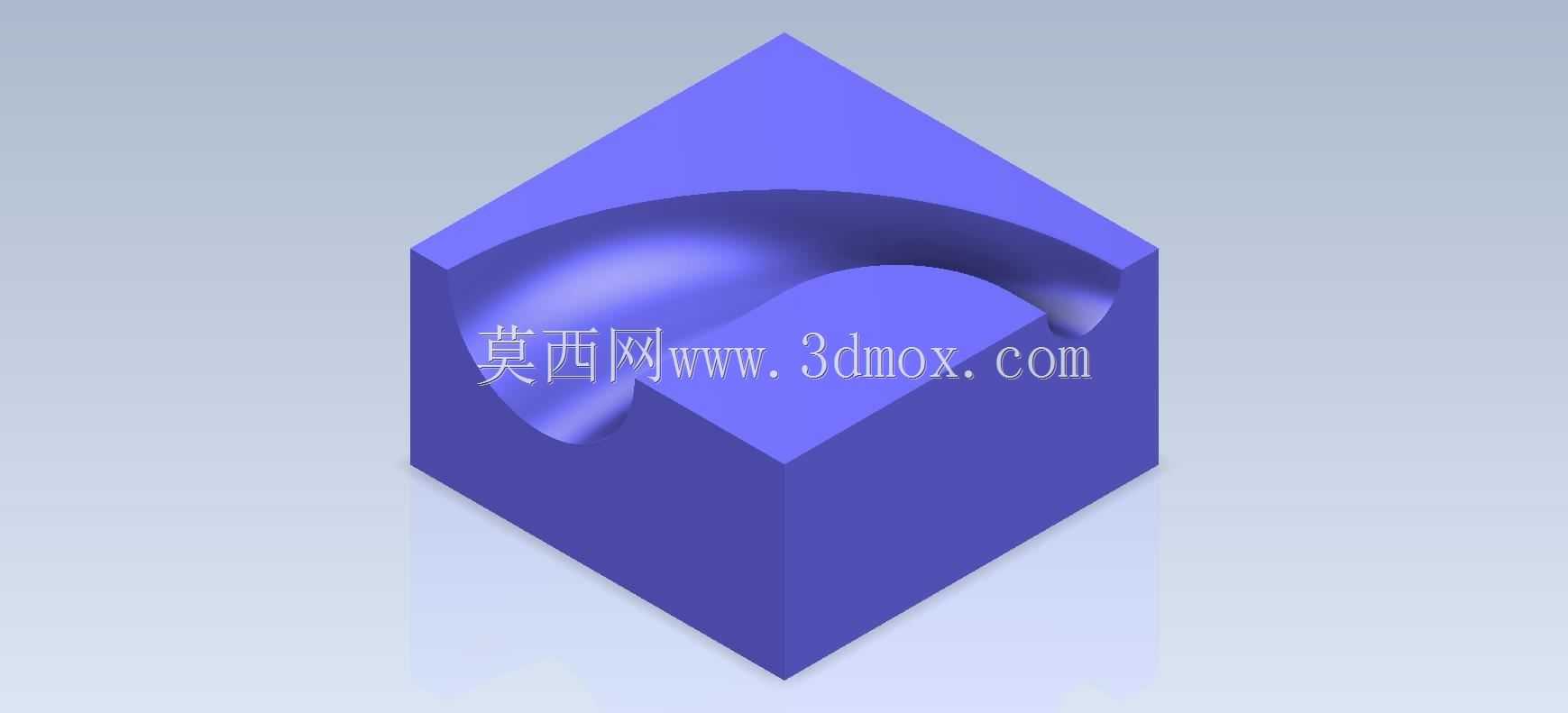

带弧形内凹结构的立方体机械练习构件

　　这类带弧形内凹的立方体构件，常作为机械设计入门阶段的特征建模练习载体，也可用于验证三维建模软件中曲面与实体融合的特征生成逻辑，在工装夹具的定位块、非标设备的限位支撑座设计中也能见到类似结构的实际应用。从实际使用场景来看，这类带内凹弧面的方块结构，多作为小型工装的定位基准件使用，安装时以立方体的三个相邻垂直面作为安装贴合面，可直接固定在型材工作台的T型槽上，或是通过侧边的沉头孔锁附在设备基板上，安装边界完全遵循立方体的外轮廓尺寸，不会额外占用周边的装配空间，适合在紧凑的设备内部布局中使用。内凹的弧形曲面并非装饰结构，实际应用中该弧面可作为圆柱类工件的侧向定位面，相比直角定位结构，弧面与圆柱面的接触为线接触，能减少定位面的磨损，

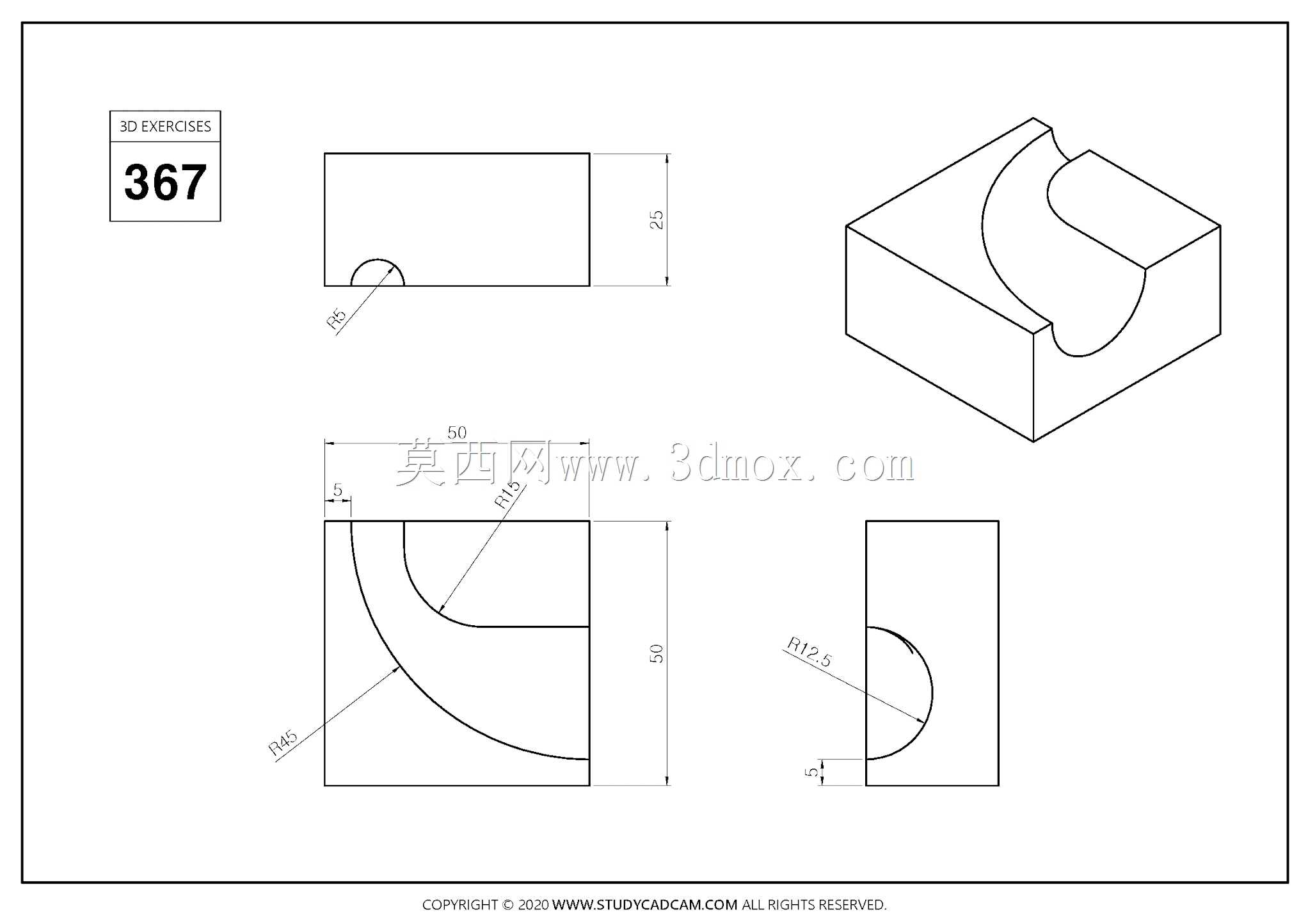

　　同时避免直角棱边对工件表面造成划伤，在小型轴类零件的检测工装、组装工位的定位治具中，这种弧面定位结构的重复定位精度可控制在0.02mm以内，完全满足小型零部件的装配定位需求。设计这类结构时，首先要确定立方体的基础基准，通常选取立方体的底面、左侧面、前侧面作为三个正交的设计基准，所有特征的尺寸标注都以这三个面为起点，避免基准累积误差。弧形内凹特征的生成逻辑，是先在立方体的顶面绘制弧形截面轮廓，再通过拉伸切除的方式生成实体，弧面的曲率半径需要匹配常用定位工件的外径，同时要控制弧面最深处与立方体外壁的壁厚，避免壁厚过薄导致构件受挤压时发生形变，常规工况下这类定位块的最小壁厚不小于5mm，若用于承重定位场景，壁厚需要提升至8mm以上，

　　同时在弧面与立方体平面的交接处做0.5mm的倒角过渡，消除应力集中点，避免构件受冲击时在交接棱边处出现开裂。从建模逻辑来看，这类结构能很好地练习草图约束、特征切除、圆角过渡等基础建模操作，草图绘制阶段需要给弧形轮廓添加完全约束，确定弧的两个端点分别落在立方体顶面的两条相邻棱边上，弧的圆心位置要根据曲率半径计算确定，避免特征生成时出现自相交或者壁厚不均的问题。实际加工这类构件时，若采用金属材质，可先通过铣床铣出立方体的六个基准面，保证各面的垂直度和平行度符合公差要求，再通过数控铣加工内凹弧面，最后打磨交接处的棱边；若采用非金属材质比如电木、尼龙，可直接通过CNC一次加工成型，加工成本更低，适合小批量的工装制作场景。

　　这类结构的外形尺寸没有统一标准，可根据实际定位的工件尺寸调整立方体的边长，常规练习模型的边长多在50mm到100mm之间，实际工业应用中会根据安装空间的大小灵活缩放，安装时只要保证三个基准面与安装基板完全贴合，就能保证定位精度的稳定性，不需要额外的调整结构，维护起来也十分方便，弧面出现磨损后可直接更换构件，不需要对整套工装进行拆解调整。
