离合器操纵杠杆结构三维建模练习件

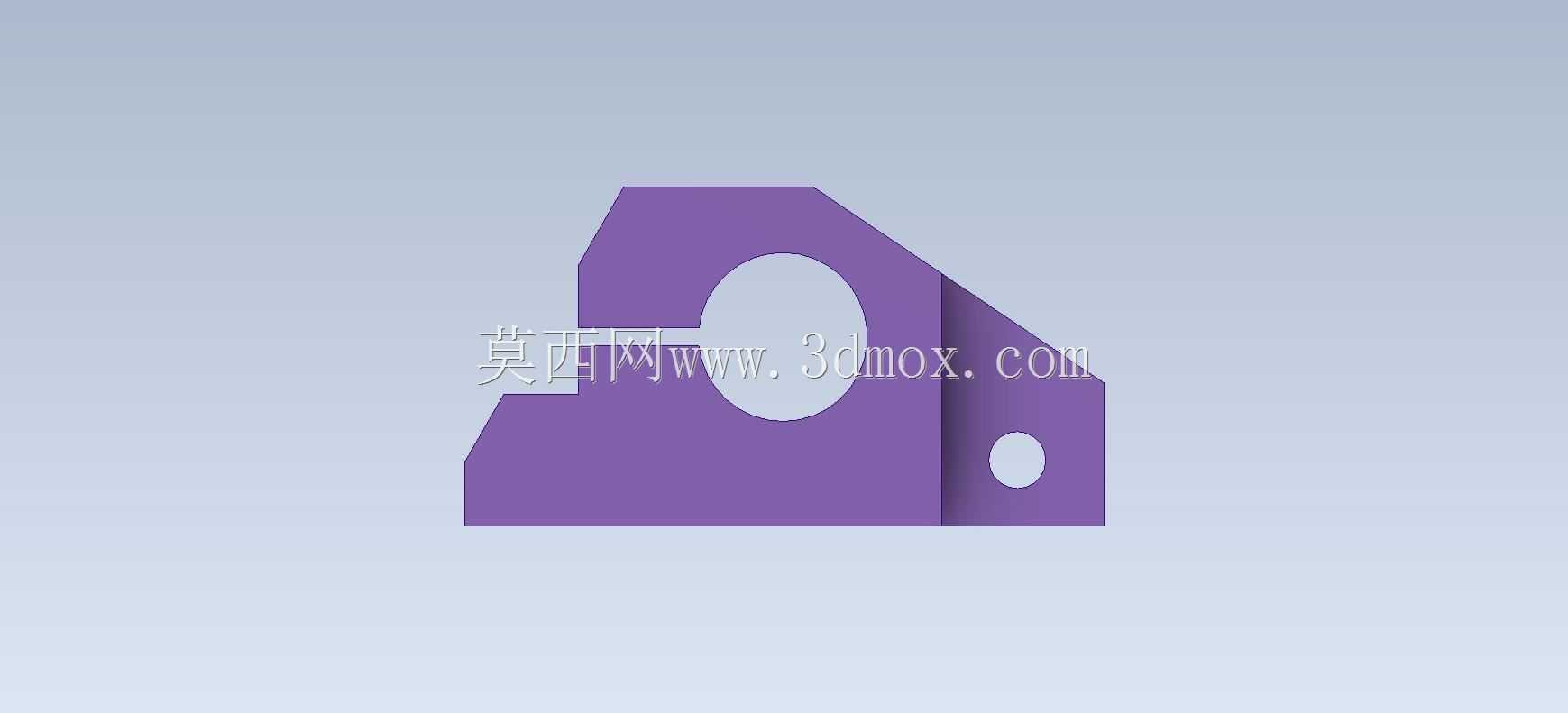

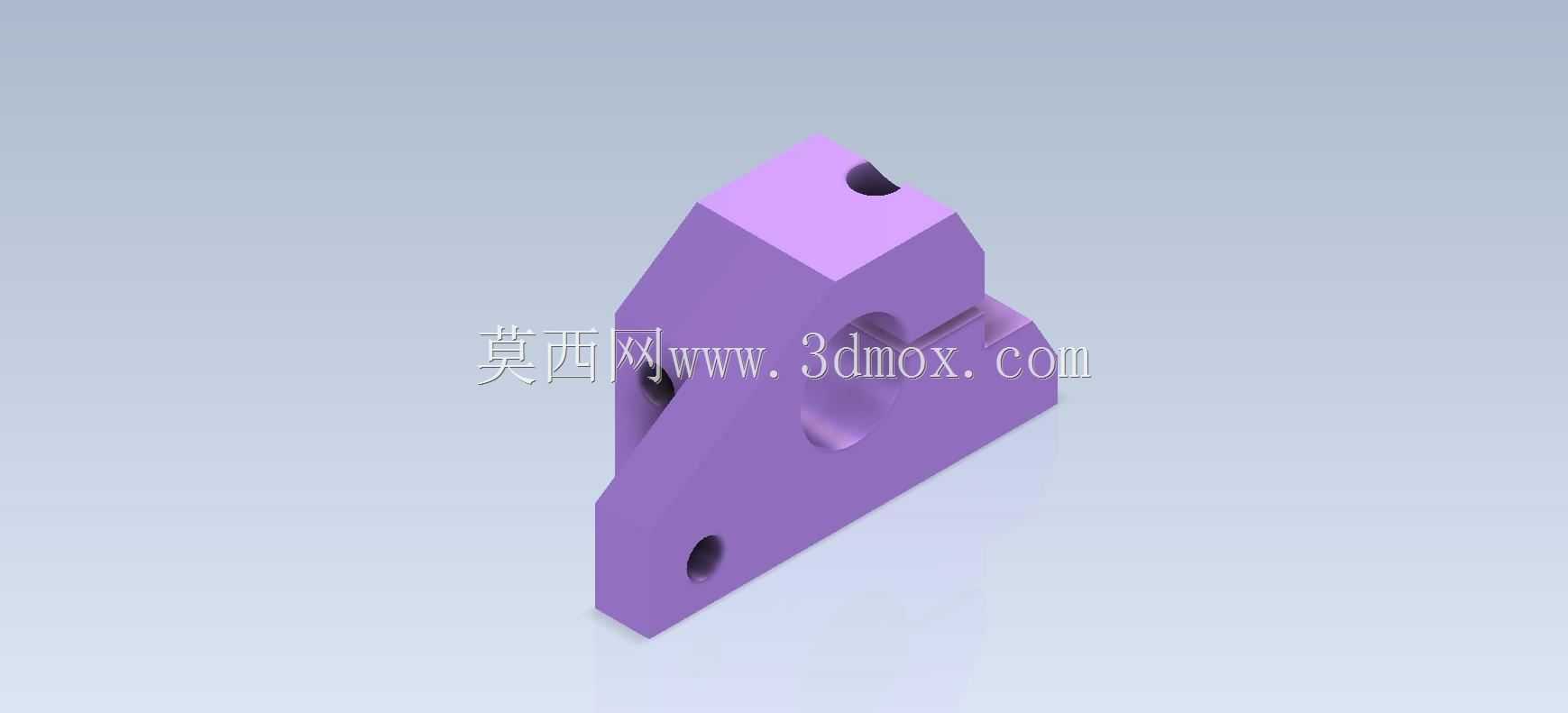

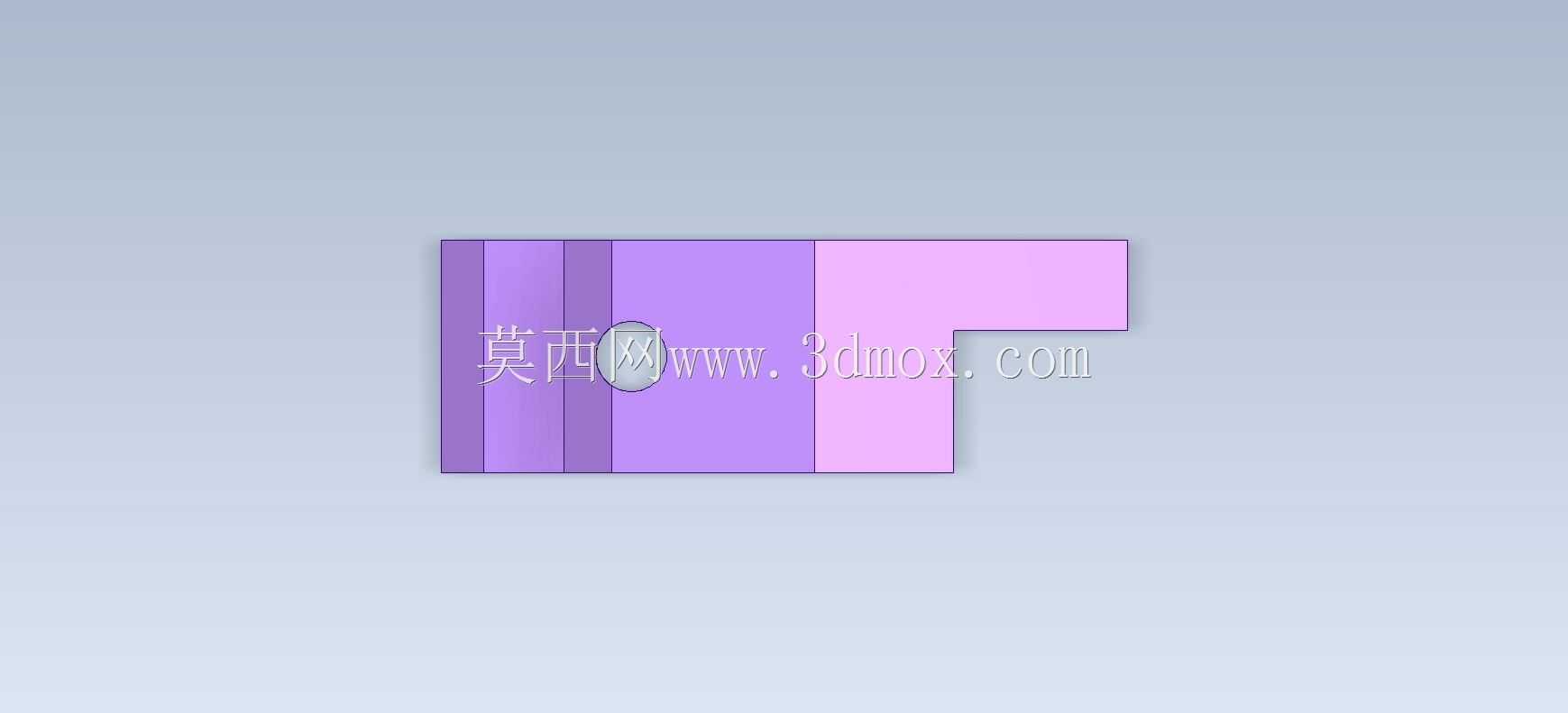

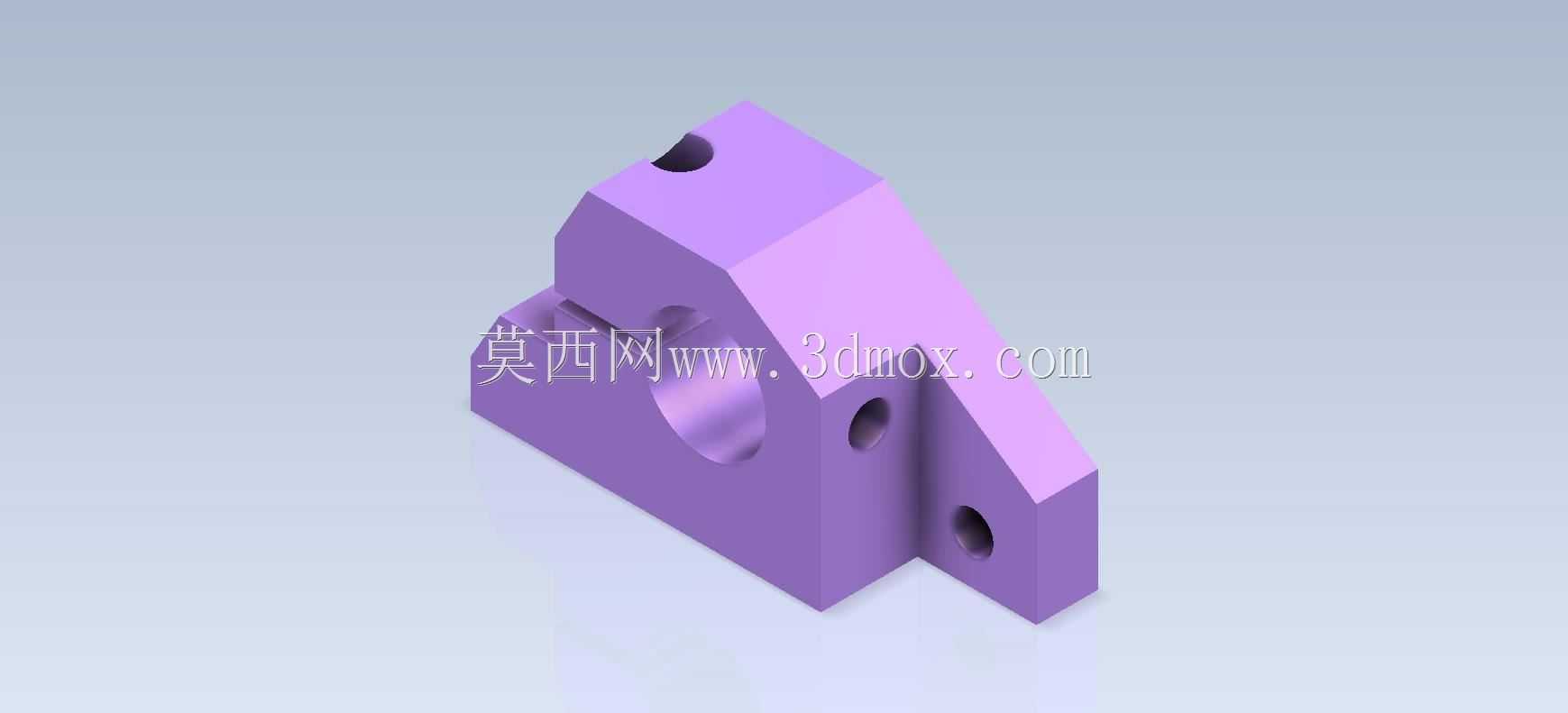

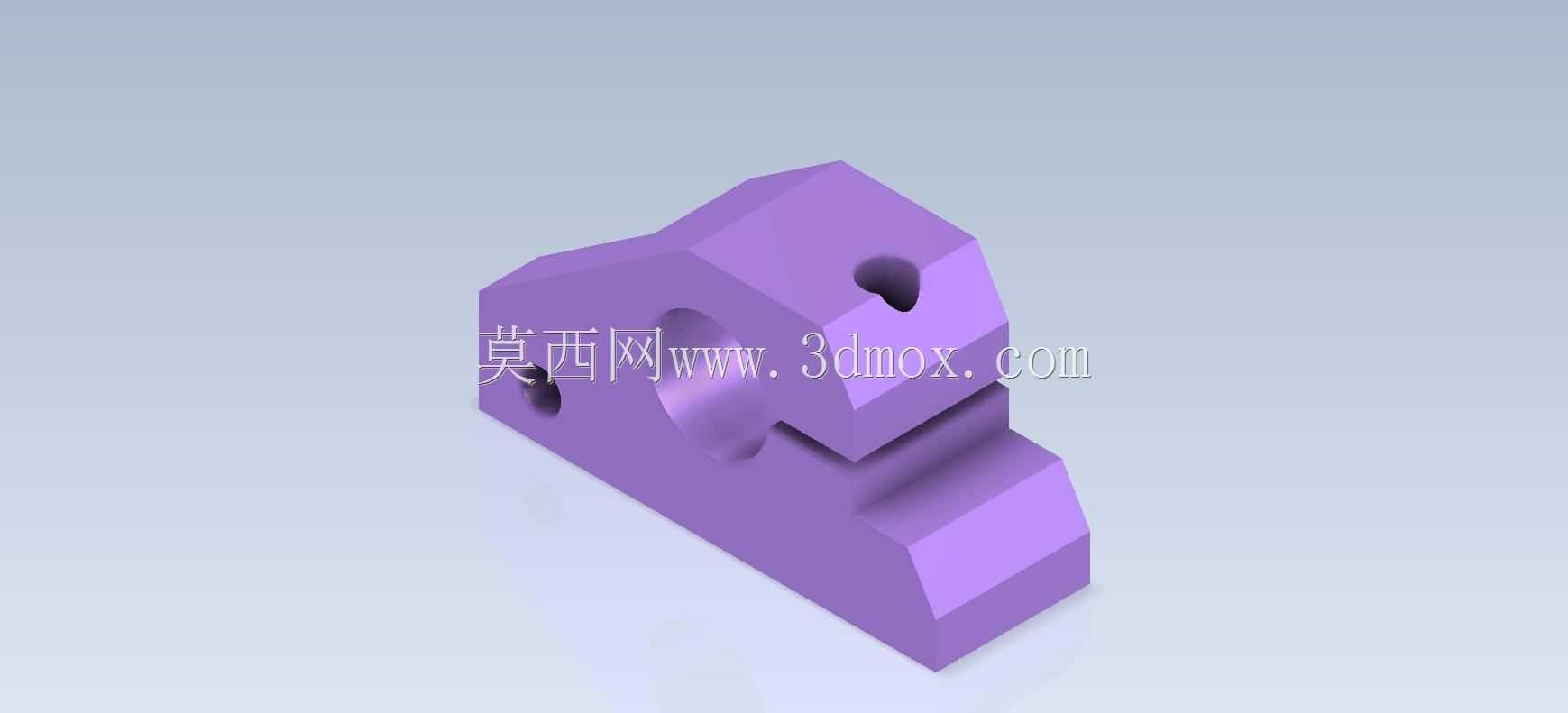

　　该零件作为手动操纵式离合器的核心传力构件，主要应用在中小功率机械设备的离合操纵回路中，常见于小型工程机械、农用传动设备、台式加工设备的手动离合模块，承担人手操纵力到离合器拨叉的力传递与行程转换作用，直接决定离合动作的触发手感与动力切断的响应可靠性。从结构功能来看，零件主体采用斜置块状承力基体设计，基体上开设的大直径同轴通孔为核心铰接安装位，用于穿装铰接销轴，将整个杠杆固定在设备的安装支架上，形成杠杆转动的固定支点，该孔的内径公差需控制在H7级，与销轴的配合间隙控制在0.02-0.05mm区间，既保证杠杆转动无卡滞，又避免铰接间隙过大导致的操纵空行程超标。基体上部的小孔为操纵力输入端连接孔，用于连接操纵拉杆或者软轴拉索，

　　孔位的位置度公差需控制在0.1mm以内，保证操纵行程的线性传递，避免出现力的方向偏载导致的卡滞。基体下部斜向延伸的支耳上开设的两个小孔为输出端连接位，用于连接离合器拨叉的传动销，将杠杆绕支点转动的角位移转换为拨叉的轴向直线位移，推动离合器分离轴承动作，实现动力的接合与切断，支耳的厚度根据传递的最大操纵力核算，常规手动操纵场景下10-15mm的壁厚即可满足150N以内操纵力的强度要求，不会出现受力变形问题。设计过程中首先需要确定杠杆的传动比，根据输入端操纵行程与输出端需要的拨叉行程比值，确定三个安装孔的相对位置，铰接支点到输入孔的中心距与到输出孔的中心距比值控制在1.2-1.8区间，既保证操纵时足够省力，

　　又不会因为传动比过大导致操纵行程过长影响操作效率。基体的斜置角度根据设备内部的安装空间确定，通常倾斜角度在30°-45°之间，避让周边的传动壳体、管线等部件，避免转动过程中出现运动干涉。零件的棱边全部做R1-R2的圆角处理，一方面消除机加工后的锐边毛刺，避免装配时划伤操作人员，另一方面降低应力集中系数，在反复承受交变操纵力的场景下，减少棱边位置出现疲劳裂纹的风险。安装边界方面，零件绕铰接销轴转动的最大摆角通常在15°-20°区间，设计时需要预留足够的转动空间，周边30mm范围内不能布置刚性部件，输入孔连接的操纵软轴弯曲半径不能小于150mm，避免软轴反复弯折出现寿命衰减，输出端连接的传动销与孔的配合采用间隙配合，

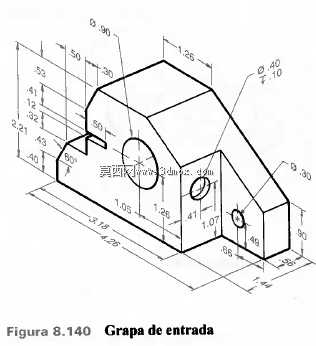

　　表面做淬火处理硬度达到HRC40-45，提升反复滑动摩擦下的耐磨性能。整个零件的材质通常选用45号钢或者压铸铝合金，钢制件表面做发黑处理提升防锈能力，铝合金件做阳极氧化处理，在满足强度要求的前提下降低零件自重，减小操纵时的惯性力，提升操纵手感的跟手性。建模过程中需要重点关注各孔位的同轴度、位置度公差标注，以及各安装面的平面度要求，铰接孔的两个端面需要保证与孔轴线的垂直度，避免装配后销轴出现偏斜导致杠杆转动卡滞，支耳的两个侧面需要保证平行度，与拨叉的配合间隙控制在0.1-0.3mm，既保证传动无旷量，又不会因为间隙过小出现装配困难。
