C型双悬臂钣金安装固定支架结构

　　这类C型双悬臂钣金支架，在工业装配场景里的应用覆盖范围很广，小到低压电控柜内的元器件承托、小型气动元件的安装固定，大到轻型输送线侧边的检测传感器挂载、自动化设备台面上的小型工装定位，都能见到同结构类型的钣金件身影。它的核心用途是在有限的安装空间内，为被固定件提供稳定的支撑点位，同时通过自身的弯折结构避开安装面周边的凸起、管线或者运动部件，不需要额外加装垫高块或者转接件就能完成装配，能有效减少装配环节的零件数量，降低现场安装的调整工作量。

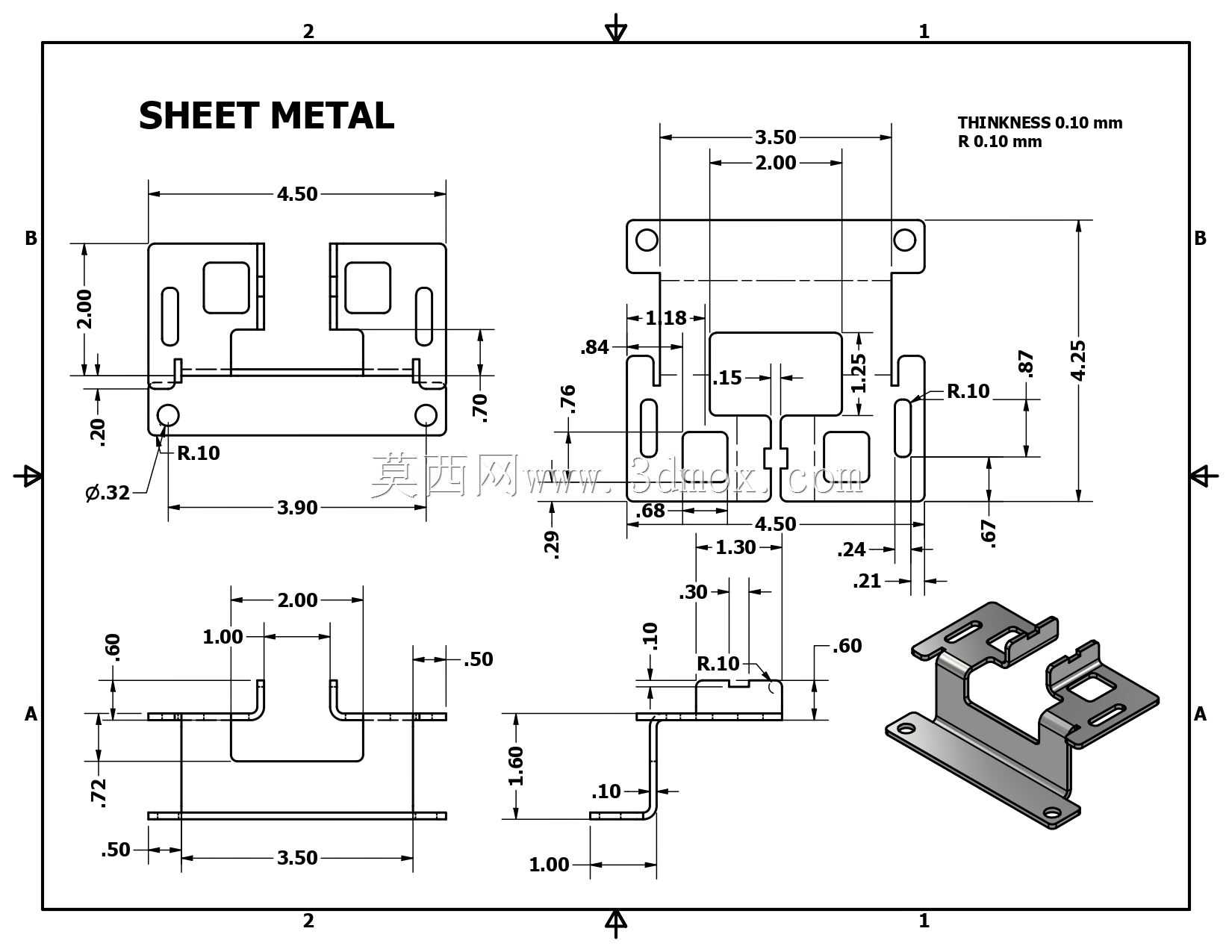

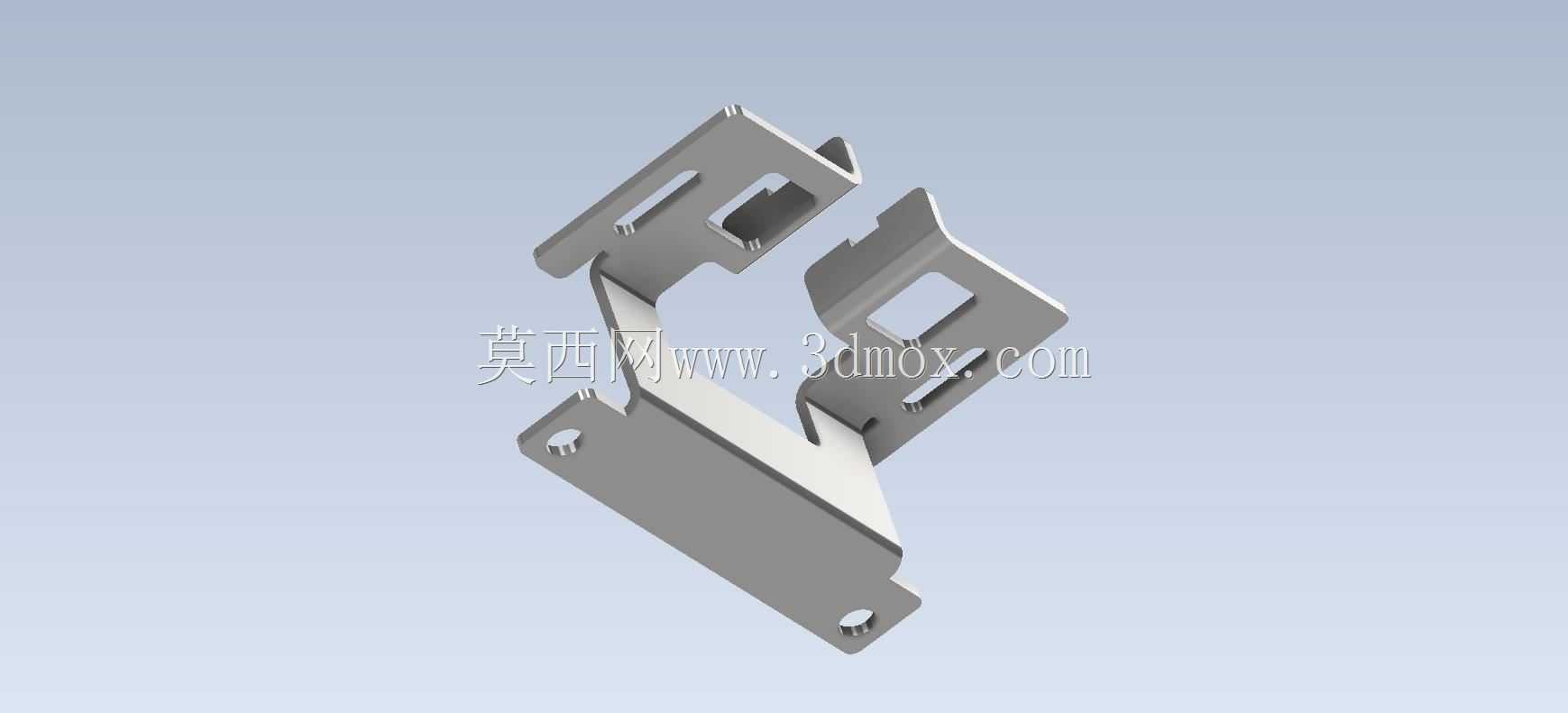

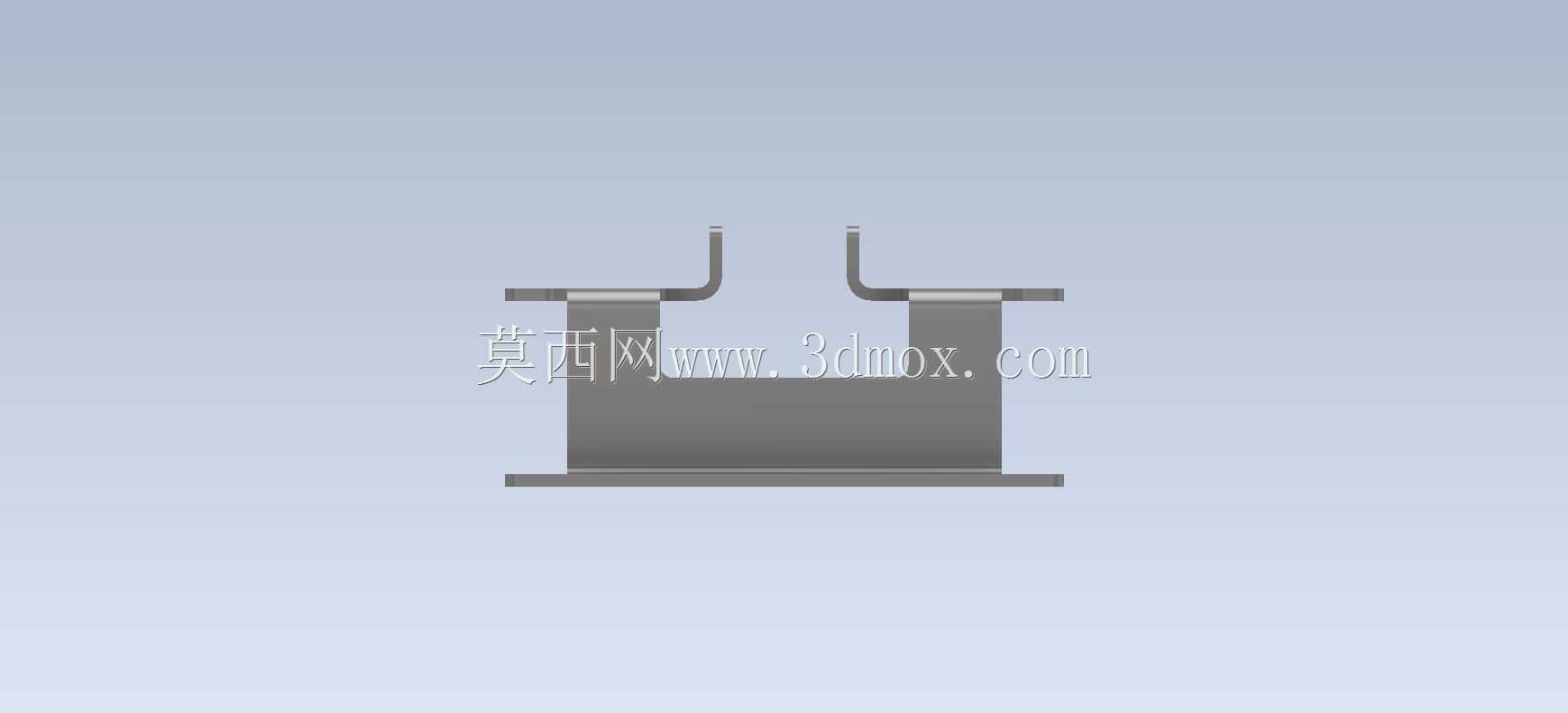

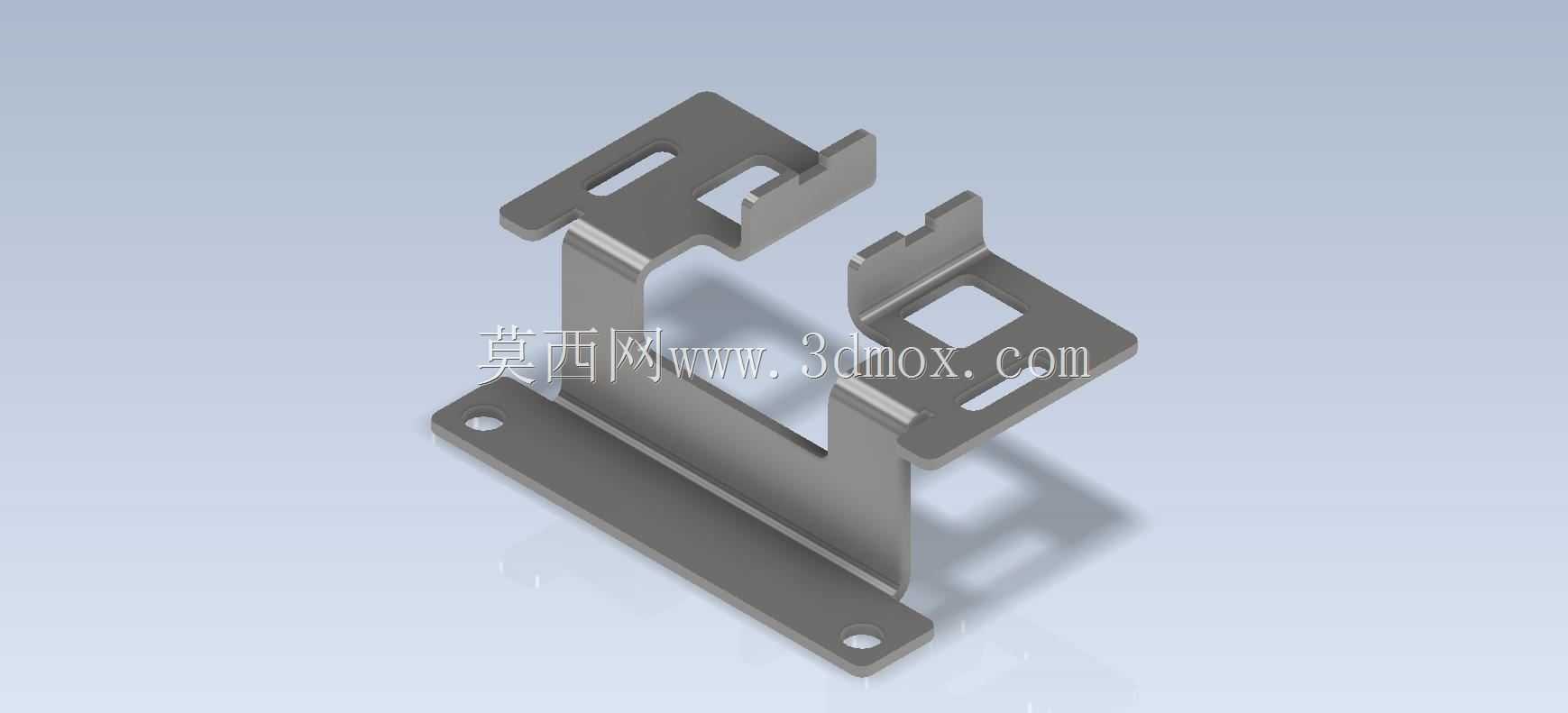

　　从功能特性来看，这个支架采用一体钣金弯折成型，没有额外的焊接拼接点位，整体结构的一致性更好，批量生产时的尺寸公差更容易控制，不会出现焊接变形带来的安装孔位偏移问题。底部的安装底板设置了两个沉头安装孔，安装时螺丝头可以完全沉入板材表面，不会在底板下方形成凸起，保证支架和安装基面完全贴合，避免长期受载后出现支架倾斜、固定松动的问题。两侧向上延伸的悬臂做了对称的结构设计，每个悬臂上都预留了长条形调节孔和方形定位缺口，长圆孔可以给被固定件提供一定的位置调整余量，装配时不需要严格对准预设孔位就能完成初步固定，后续调整到位后再锁紧螺丝；方形缺口则是用来和被固定件上的定位凸台配合，实现快速定位，减少装配时的对位时间，同时能承受横向的剪切力，避免长期受振动影响出现固定件移位的情况。

　　设计这类钣金件的时候，首先要考虑的是板材的折弯系数匹配，因为整个支架的所有结构都是通过单张金属薄板弯折完成，每一道折弯的R角、折弯扣除量都要和所选板材的厚度、材质匹配，否则弯折后各个安装孔的位置会出现偏差，两侧悬臂的对称度也无法保证。其次是受力路径的规划，从被固定件传递到悬臂的载荷，会顺着弯折的立板直接传递到底部的安装底板，再通过两个安装孔分散到安装基面上，立板和底板衔接的位置做了小的圆角过渡，避免直角弯折处出现应力集中，在长期受交变载荷的场景下也不容易出现开裂问题。另外，悬臂末端的外翻折边设计，一方面是去除板材裁切后的锋利毛边，避免装配时划伤操作人员，另一方面也相当于给悬臂增加了一道加强筋，提升悬臂端部的结构刚度，当被固定件挂载在悬臂端部时，不会因为受力出现悬臂向外张开变形的情况。

　　从安装边界来看，底部安装底板的轮廓尺寸决定了它需要的最小安装平面面积，两个安装孔的孔距是固定的，安装时只需要在基面上按照孔距加工两个对应的螺纹孔或者通孔，就能完成支架的固定，不需要大面积的平整安装面，即使是在型材的表面、设备框架的方管面上，只要能覆盖两个安装孔的位置，就可以完成装配。支架整体的C型开口空间是预留的操作和避让空间，装配时可以从开口位置直接放入被固定件，不需要从悬臂端部穿装，对于一些周边已经布好管线的安装场景，这种开口结构的装配便利性会比封闭型的支架好很多。两侧悬臂的高度差经过匹配设计，保证被固定件安装后保持水平状态，不会出现倾斜，悬臂上的长圆孔长度覆盖了常用的安装调节范围，适配不同尺寸规格的同类型被固定件，不需要针对小尺寸差异重新设计支架结构，能提升零件的通用率，降低生产和备件的成本。

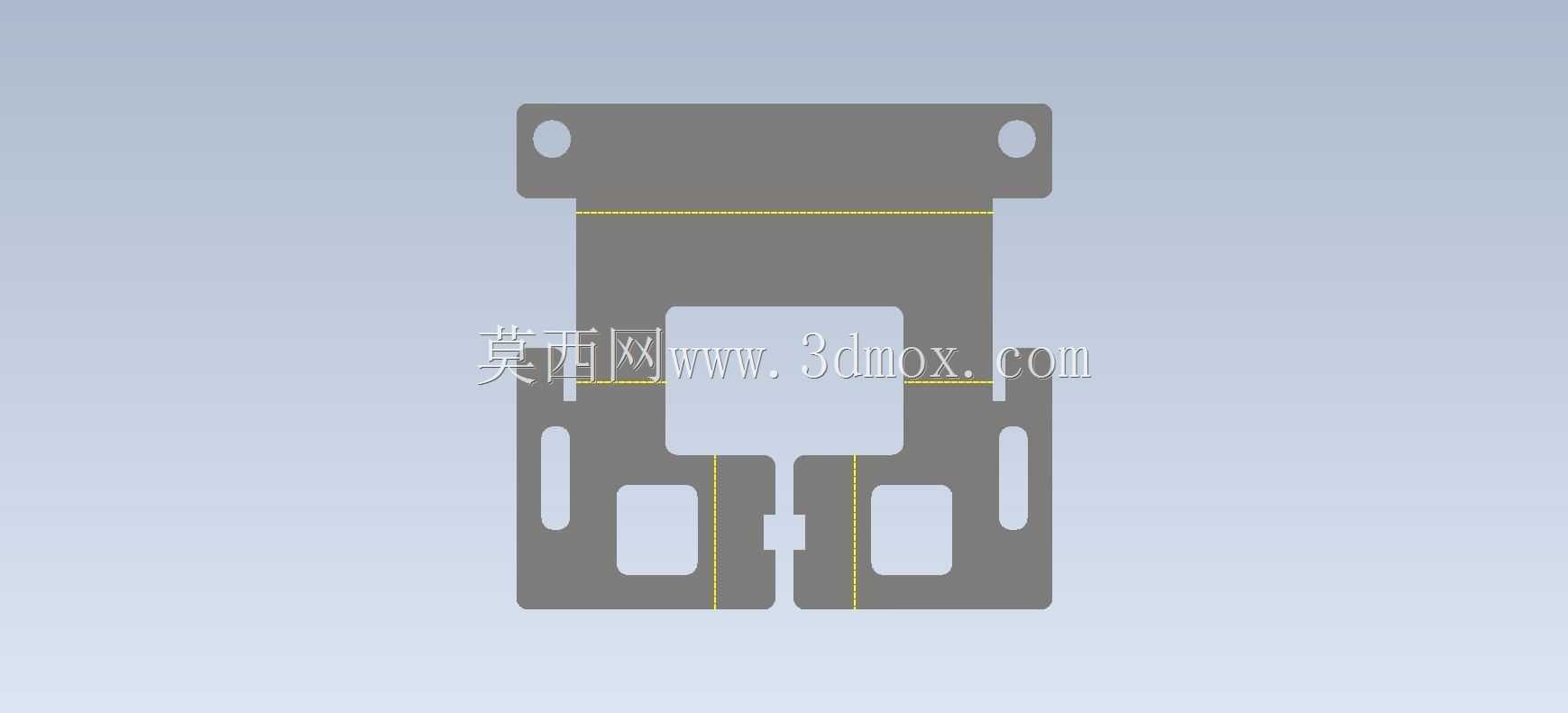

　　在实际建模过程中，这类钣金件需要重点关注折弯顺序的合理性，要保证每一道折弯工序都不会和已经完成弯折的结构产生干涉，先弯折底部的安装边，再弯折两侧的立壁，最后弯折悬臂上的定位折边，每一步折弯的定位基准都要统一以底板的安装孔为基准，这样才能保证最终成品的各个形位公差符合设计要求。另外，板材的裁切排样也要考虑，这类对称结构的钣金件在排样时可以采用对插排布的方式，减少板材的废料占比，提升材料利用率，降低单件的生产成本。对于需要做表面处理的场景，一体成型的结构没有拼接缝隙，表面处理时不会出现积液、藏酸的问题，镀层或者喷涂层的附着力更好，长期在潮湿或者有轻微腐蚀的环境下使用，也不容易出现从缝隙位置开始锈蚀的情况，延长零件的整体使用寿命。
